资源简介

(共26张PPT)

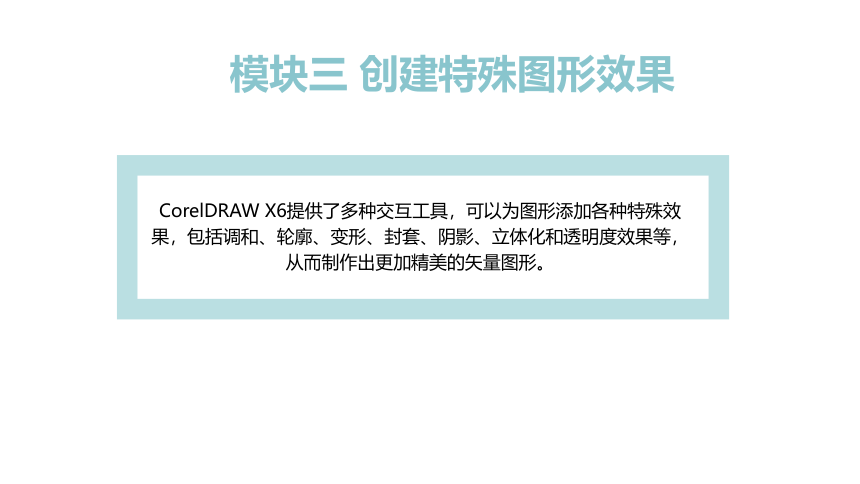

模块三 创建特殊图形效果
CorelDRAW X6提供了多种交互工具，可以为图形添加各种特殊效果，包括调和、轮廓、变形、封套、阴影、立体化和透明度效果等，从而制作出更加精美的矢量图形。

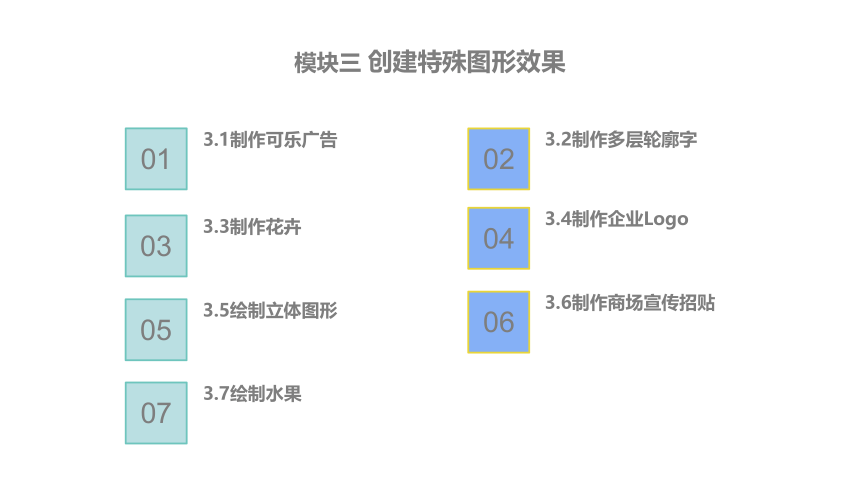

模块三 创建特殊图形效果
3.2制作多层轮廓字
01
3.1制作可乐广告
02
03
3.3制作花卉
3.4制作企业Logo
04
05
3.5绘制立体图形
3.6制作商场宣传招贴
06
07
3.7绘制水果

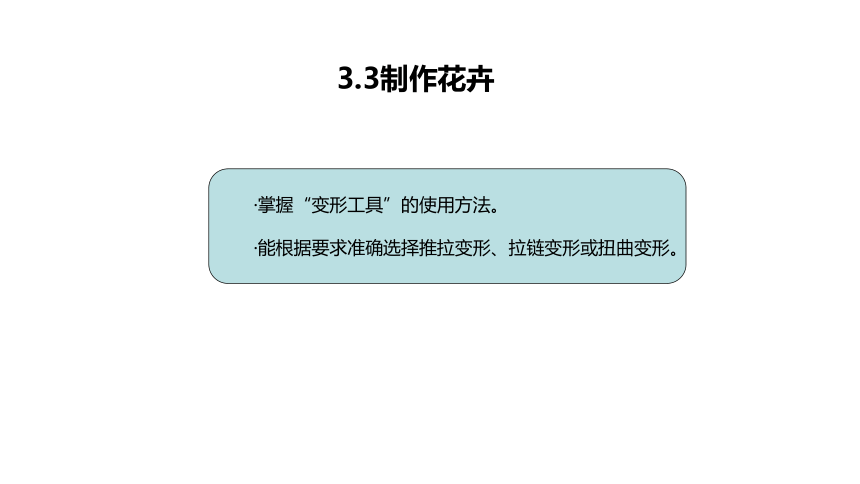

3.3制作花卉
·掌握“变形工具”的使用方法。
·能根据要求准确选择推拉变形、拉链变形或扭曲变形。
3.3制作花卉

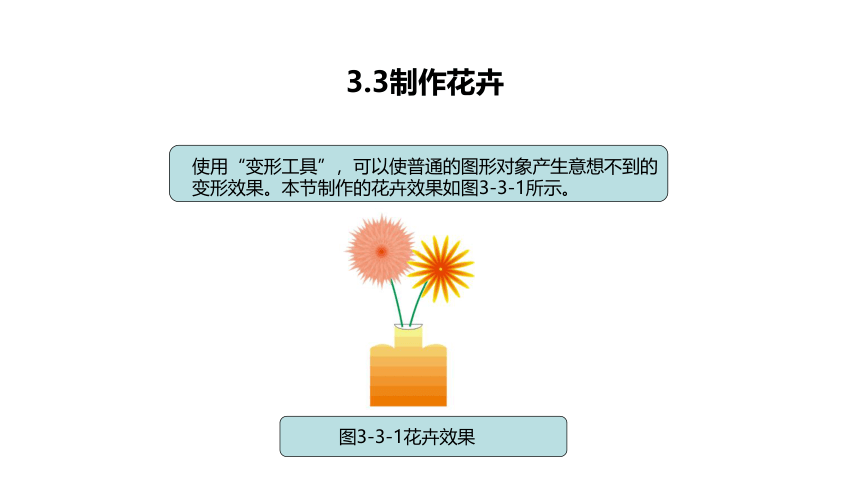

使用“变形工具”，可以使普通的图形对象产生意想不到的变形效果。本节制作的花卉效果如图3-3-1所示。
图3-3-1花卉效果
3.3制作花卉

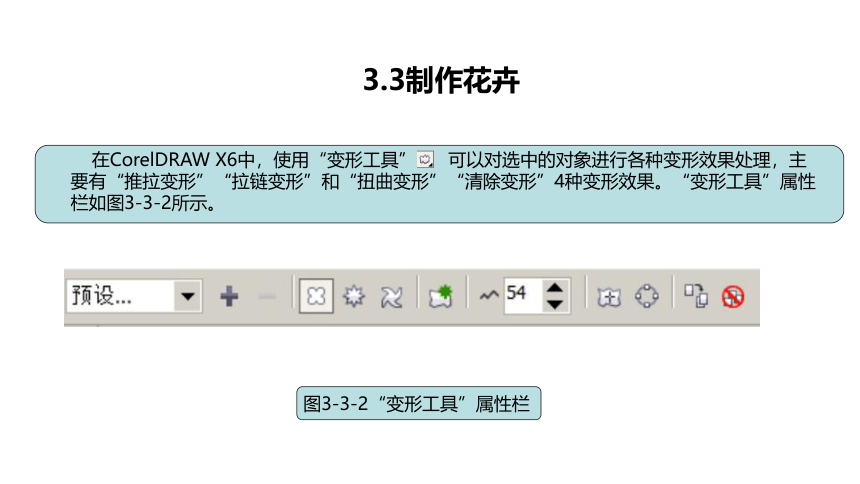

在CorelDRAW X6中，使用“变形工具” 可以对选中的对象进行各种变形效果处理，主要有“推拉变形”“拉链变形”和“扭曲变形”“清除变形”4种变形效果。“变形工具”属性栏如图3-3-2所示。
图3-3-2“变形工具”属性栏
3.3制作花卉

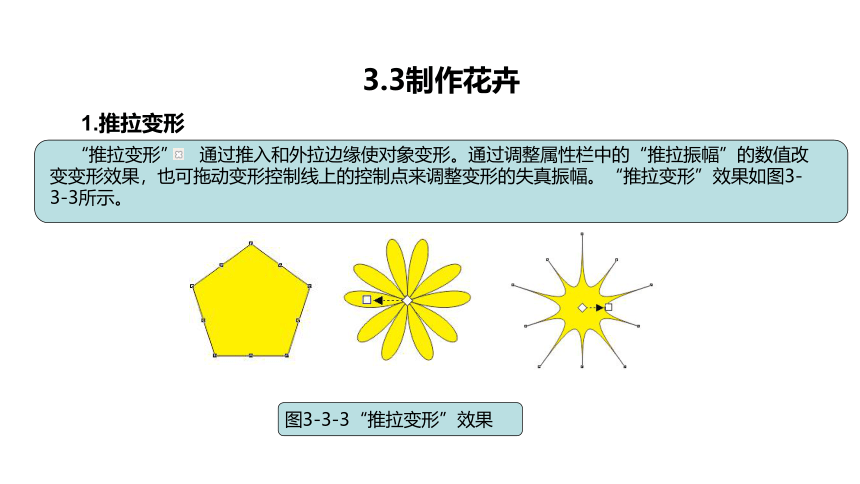

“推拉变形” 通过推入和外拉边缘使对象变形。通过调整属性栏中的“推拉振幅”的数值改变变形效果，也可拖动变形控制线上的控制点来调整变形的失真振幅。“推拉变形”效果如图3-3-3所示。
1.推拉变形
图3-3-3“推拉变形”效果
3.3制作花卉

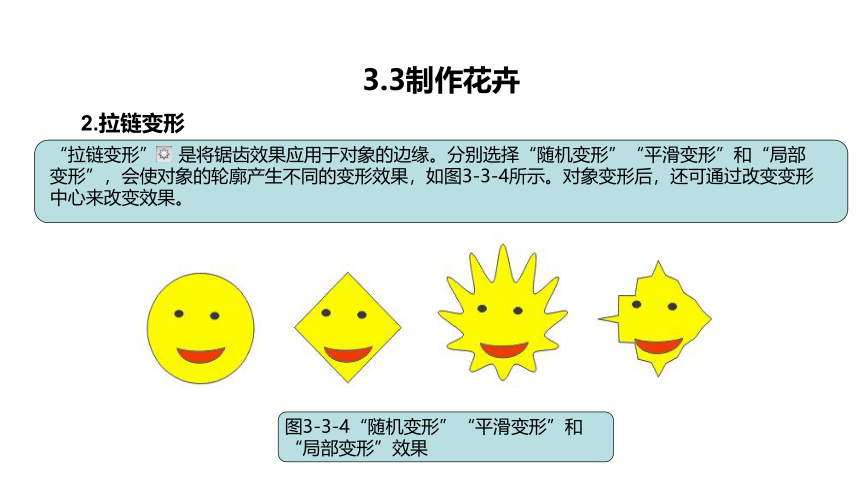

“拉链变形” 是将锯齿效果应用于对象的边缘。分别选择“随机变形”“平滑变形”和“局部变形”，会使对象的轮廓产生不同的变形效果，如图3-3-4所示。对象变形后，还可通过改变变形中心来改变效果。
2.拉链变形
图3-3-4“随机变形”“平滑变形”和“局部变形”效果
3.3制作花卉

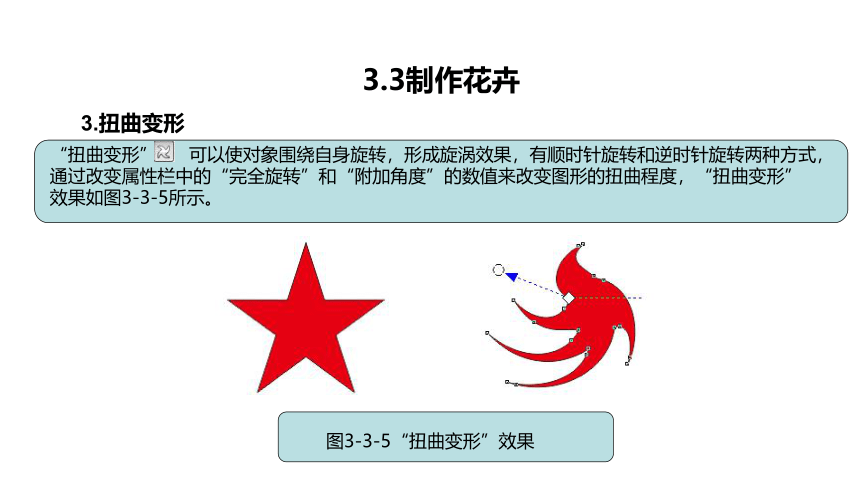

“扭曲变形” 可以使对象围绕自身旋转，形成旋涡效果，有顺时针旋转和逆时针旋转两种方式，通过改变属性栏中的“完全旋转”和“附加角度”的数值来改变图形的扭曲程度，“扭曲变形”效果如图3-3-5所示。
3.扭曲变形
图3-3-5“扭曲变形”效果
3.3制作花卉

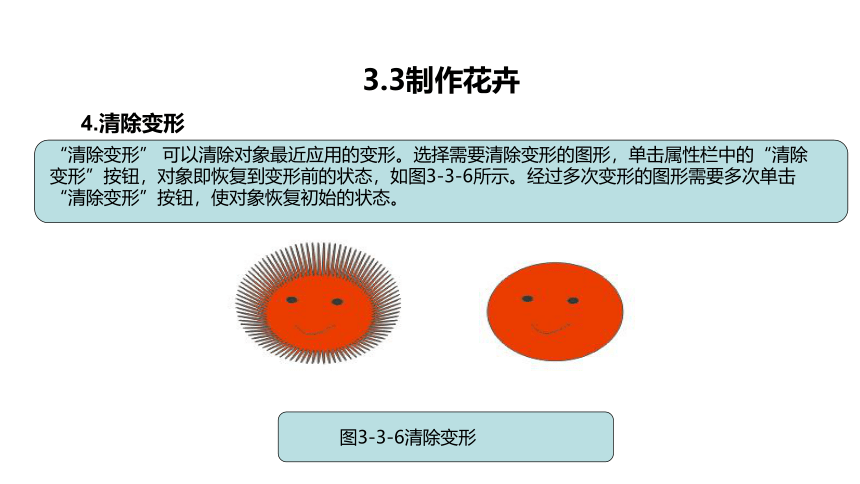

“清除变形” 可以清除对象最近应用的变形。选择需要清除变形的图形，单击属性栏中的“清除变形”按钮，对象即恢复到变形前的状态，如图3-3-6所示。经过多次变形的图形需要多次单击“清除变形”按钮，使对象恢复初始的状态。
4.清除变形
图3-3-6清除变形
实例练习
（1）启动CorelDRAW X6，使用“矩形工具”绘制两个大小相同的矩形，并将两个矩形分别填充颜色为黄色和橙色，效果如图3-3-7所示。
（2）选择工具箱中的“调和工具”，在黄色矩形上按住鼠标左键并向下拖至橙色文本上进行调和，释放鼠标后将得到图3-3-8所示的调和效果。
图3-3-7绘制矩形
图3-3-8调和效果
实例练习
（3）在“调和工具”属性栏中的“调和步数”数值框中输入“6”后按Enter键，再去除其轮廓线，效果如图3-3-9所示。
（4）使用“矩形工具”再绘制两个矩形图形，使其中间位置重叠在一起，如图3-3-10所示。
图3-3-9设置调和步数
图3-3-10再次绘制矩形
实例练习
（5）使用“选择工具”选中两个矩形，单击属性栏中的“合并”按钮，合并图形后使用“形状工具”编辑图形节点，使图形外形接近于花瓶形状，效果如图3-3-11所示。
（6）选中调和图形，执行“效果”→“图框精确剪裁”→“置于图文框内部”菜单命令，将光标移至花瓶形状图形，变成向右的黑色箭头时单击置入图像。
（7）右击图片，执行“效果”→“图框精确剪裁”→“延展内容以填充框”命令，使其覆盖花瓶图形，去除图形轮廓色后的效果如图3-3-12所示。
图3-3-11编辑形状
图3-3-12花瓶效果
实例练习
（8）选择工具箱中的“椭圆形工具”，在花瓶图形的瓶口上绘制一个半圆，并将其填充为白色，效果如图3-3-13所示。
（9）选择工具箱中的“椭圆形工具”，按住Ctrl键不放，在绘图页面上绘制正圆图形，选择正圆图形，单击属性栏中的“转换为曲线”按钮，将圆形转换为曲线状态，如图3-3-14所示。
图3-3-13绘制半圆
图3-3-14绘制正圆并转换为曲线
实例练习
（10）使用“选择工具”拖动复制一个正圆图形，以做备用，然后选择其中一个正圆图形，按F11键打开“渐变填充”对话框。
（11)选择“辐射”渐变填充，在“颜色调和”栏中选中“自定义”单选按钮，将位置为0的颜色设为白色，位置为100的颜色设为红色，然后在60%位置处双击新增一个颜色块，将颜色也设为红色，单击“确定”按钮应用填充，移除对象的轮廓属性，效果如图3-3-15所示。
图3-3-15填充渐变色
实例练习
（12）选择工具箱中的“变形工具”，选中需要变形的正圆图形，在属性栏中单击“拉链变形”按钮，在“拉链振幅”数值框中输入“18”，在“拉链频率”数值框中输入“5”，并单击“平滑变形”按钮，以进行平滑变形，其属性栏设置如图3-3-16所示。
图3-3-16“变形工具”属性栏设置
实例练习
（13）此时会在圆形的边缘上产生轻微的波浪变形效果，如图3-3-17所示。切换到“选择工具”状态下，按小键盘上的“+”键复制一个图形，再按住Shift键不放，拖动四角上的控制点缩小图形，用相同的方法复制并缩小多个同心的图形，效果如图3-3-18所示。
图3-3-17变形效果1
图3-3-18复制并缩小多个图形
实例练习
（14）选中其中部分圆形图形，运用旋转功能对其进行旋转调整，以便得到更为真实的花朵效果。
（15）选中前面复制的没有变形的正圆图形，转换为曲线。选择工具箱中的“变形工具”，在属性栏中单击“拉链变形”按钮，再单击“随机变形”按钮，将“拉链振幅”和“拉链频率”分别设置为“32”和“6”，按Enter键进行变形，效果如图3-3-19所示。
图3-3-19变形另一个正圆
实例练习
（16）在属性栏中单击“推拉变形”按钮，将“推拉振幅”设置为“22”，按Enter键进行变形，效果如图3-3-20所示。
图3-3-20变形效果2
实例练习
（17）切换到“选择工具”，拖动鼠标框选多层花瓣图形的所有对象，再次选择“变形工具”，单击属性栏中的“复制变形属性”按钮，当鼠标指针变为黑色箭头时，单击图3-3-18，将变形效果复制到每个被选择的花瓣对象上，完成一朵花朵的制作，效果如图3-3-21所示。
（18）再制作一条花朵，选择前面用作变形处理的圆，双击“变形工具”属性栏中的“清除变形”按钮，将圆转换为曲线后，选择曲线上的所有节点，按两次“+”键增加节点，效果如图3-3-22所示。
图3-3-21复制变形属性
图3-3-22增加节点
实例练习
（19）选择工具箱中的“变形工具”，在属性栏中单击“推拉变形”按钮，并将“推拉振幅”设置为“-52”，变形效果如图3-3-23所示。
（20）将变形后的对象填充为黄色，去除轮廓色，按“+”键复制一个图形对象，按住Shift键不放将其等比例缩小，并填充为红色，效果如图3-3-24所示。
图3-3-23变形效果3
图3-3-24复制并缩小图形
实例练习
（21）选择工具箱中的“调和工具”，在红色图形上按住鼠标左键不放并向黄色花瓣上进行调和，完成后在花朵中间绘制一个小圆图形，填充为黄色，完成花朵的绘制，效果如图3-3-25所示。
（22）用“贝塞尔工具”在花瓶上方绘制两条曲线作为花茎，设置轮廓宽度为14 mm，轮廓色为绿色，调整好位置后的效果如图3-3-26所示。
图3-3-25花朵效果
图3-3-26绘制花茎
实例练习
（23）将其中一朵花图形的对象全部选中，按Ctrl+G快捷键组合后移至左侧花茎上方，将其缩小到适当大小，调整好排列顺序，效果如图3-3-27所示。
（24）用相同的方法将另一朵花图形的对象全部选中，组合后移至右侧花茎上方，将其缩小到适当大小，调整好排列顺序，效果如图3-3-28所示。至此，完成本例的制作。
图3-3-27移动并缩小花朵图形
图3-3-28花卉最终效果
课后巩固
制作图3-3-29所示的凤凰图。
图3-3-29凤凰图
1.凤凰的制作
课后巩固
（1）用“星形工具”画八角星形状。
（2）选择“变形工具”，在属性栏中单击“扭曲变形”按钮。
（3）在“变形工具”属性栏中设置旋转360°角。
（4）单击“变形工具”属性栏中的“居中变形”按钮，再将鼠标指针移到已变形的八边形的中心，按住鼠标左键，向左下角拖动（不要旋转），看到有凤凰鸟模样的雏形即松开鼠标。
（5）调整好图的位置，再画一个椭圆并转成曲线后变形，合并在凤凰鸟的头上作为凤冠，最好能填充颜色。
（6）可以将凤凰鸟组合成不同的图案。
1.凤凰的制作
操作提示：
课后巩固
图3-3-30花和蒲公英
绘制图3-3-30所示的图案。
2.绘制小花和蒲公英
课后巩固
（1）选择“多边形工具”，将属性栏中的边数改为“4”，然后绘制正四边形图形
（2）选择“变形工具”，在属性栏中单击“推拉变形”按钮，将光标移动到正四边形图形上，按下鼠标左键确定变形中心，然后按住鼠标左键拖曳，绕变形中心旋转，图形即可产生扭曲变形效果；再为变形后的图形填充颜色，去除外轮廓，将花形以中心等比例缩小复制两层，并将复制出图形的颜色修改为黄色和蓝色；在花形图形的中心位置绘制黄色的无轮廓圆形花蕊。
（3）用“贝塞尔工具”绘制叶子和茎部，利用“形状工具”进行修改，放于花形下的适当位置，并调整叶子和茎部的顺序，完成小花的绘制。
（4）选择“多边形工具”，将属性栏中的边数改为“26”，然后绘制正多边形图形，用上述方法绘制蒲公英花形，利用透明度工具，选择标准填充，复制、旋转花形。
（5）将花和蒲公英图形调整至合适的大小，最终效果见图3-3-30。
2.绘制小花和蒲公英
操作提示：
