资源简介

(共40张PPT)
2.4绘制元旦促销海报

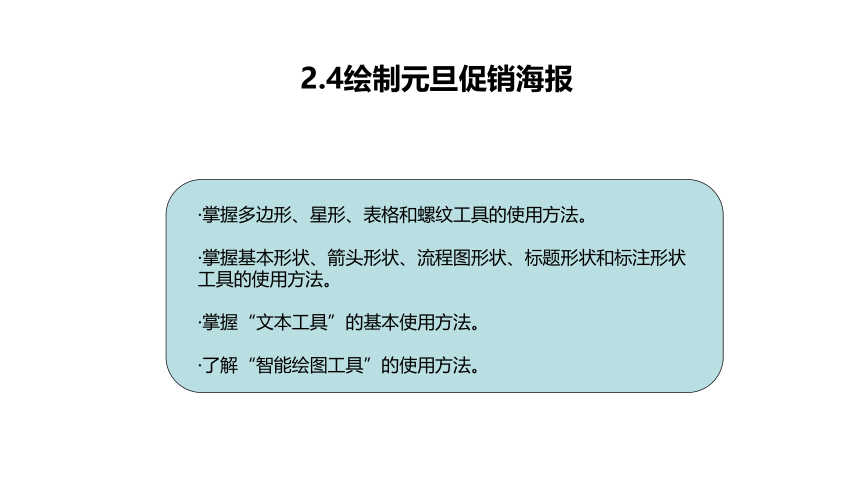

·掌握多边形、星形、表格和螺纹工具的使用方法。
·掌握基本形状、箭头形状、流程图形状、标题形状和标注形状工具的使用方法。
·掌握“文本工具”的基本使用方法。
·了解“智能绘图工具”的使用方法。
2.4绘制元旦促销海报

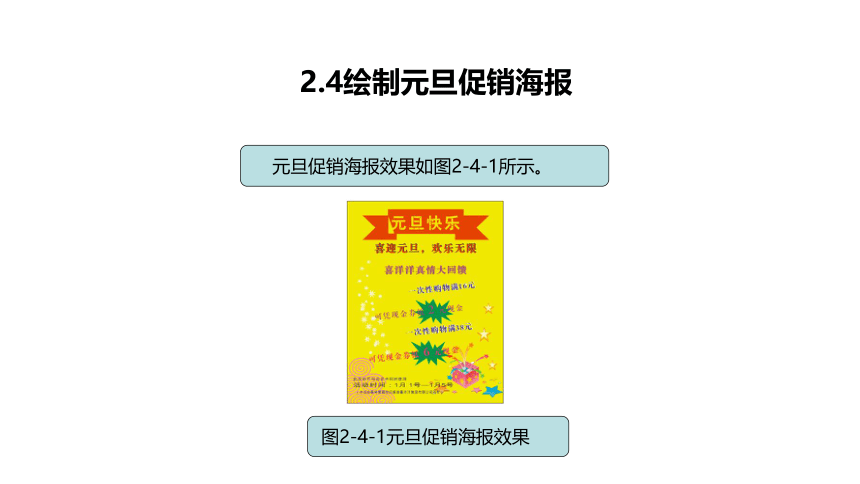

元旦促销海报效果如图2-4-1所示。
图2-4-1元旦促销海报效果
2.4绘制元旦促销海报

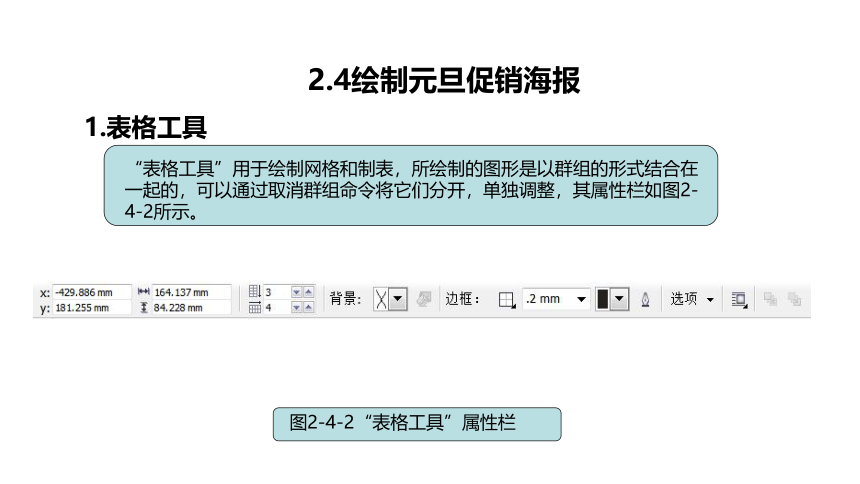

1.表格工具
“表格工具”用于绘制网格和制表，所绘制的图形是以群组的形式结合在一起的，可以通过取消群组命令将它们分开，单独调整，其属性栏如图2-4-2所示。
图2-4-2“表格工具”属性栏
2.4绘制元旦促销海报
1.表格工具

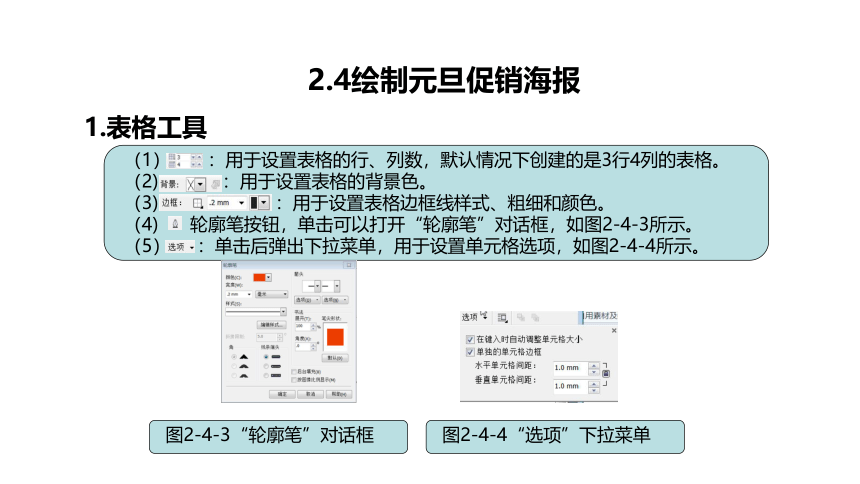

（1） ：用于设置表格的行、列数，默认情况下创建的是3行4列的表格。
（2) ：用于设置表格的背景色。
（3) ：用于设置表格边框线样式、粗细和颜色。
（4) 轮廓笔按钮，单击可以打开“轮廓笔”对话框，如图2-4-3所示。
（5） ：单击后弹出下拉菜单，用于设置单元格选项，如图2-4-4所示。
图2-4-3“轮廓笔”对话框
图2-4-4“选项”下拉菜单
2.4绘制元旦促销海报
2.多边形工具

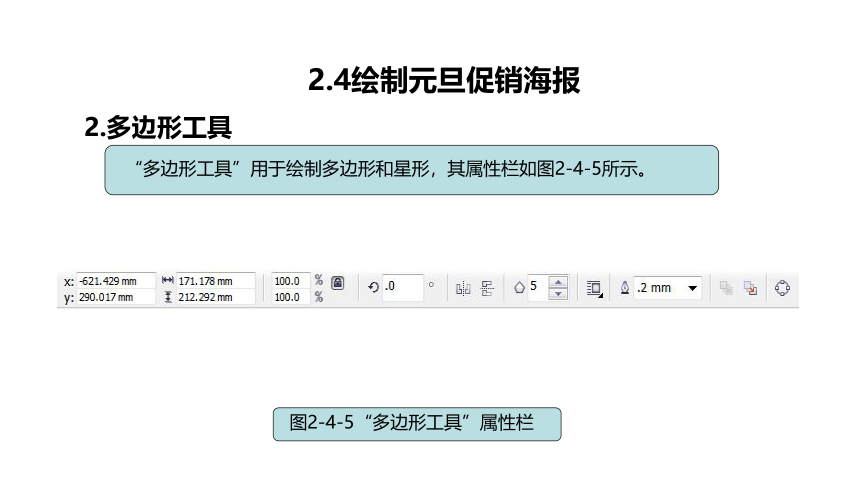

“多边形工具”用于绘制多边形和星形，其属性栏如图2-4-5所示。
图2-4-5“多边形工具”属性栏
2.4绘制元旦促销海报
2.多边形工具

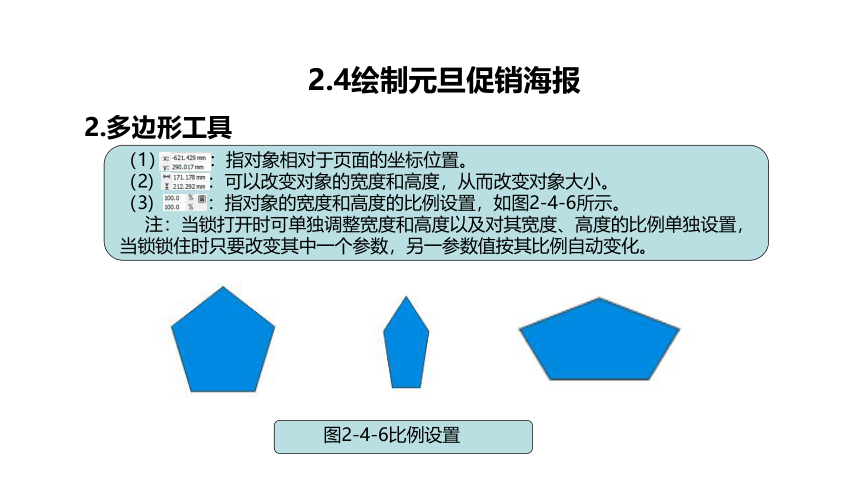

（1） ：指对象相对于页面的坐标位置。
（2) ：可以改变对象的宽度和高度，从而改变对象大小。
（3) ：指对象的宽度和高度的比例设置，如图2-4-6所示。
注：当锁打开时可单独调整宽度和高度以及对其宽度、高度的比例单独设置，当锁锁住时只要改变其中一个参数，另一参数值按其比例自动变化。
图2-4-6比例设置
2.4绘制元旦促销海报
2.多边形工具

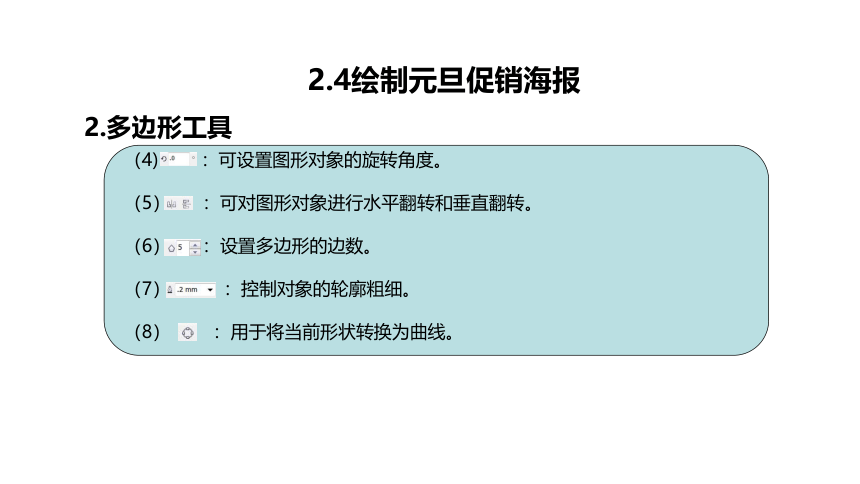

（4) ：可设置图形对象的旋转角度。
（5） ：可对图形对象进行水平翻转和垂直翻转。
（6） ：设置多边形的边数。
（7） ：控制对象的轮廓粗细。
（8） ：用于将当前形状转换为曲线。
2.4绘制元旦促销海报
3.星形工具

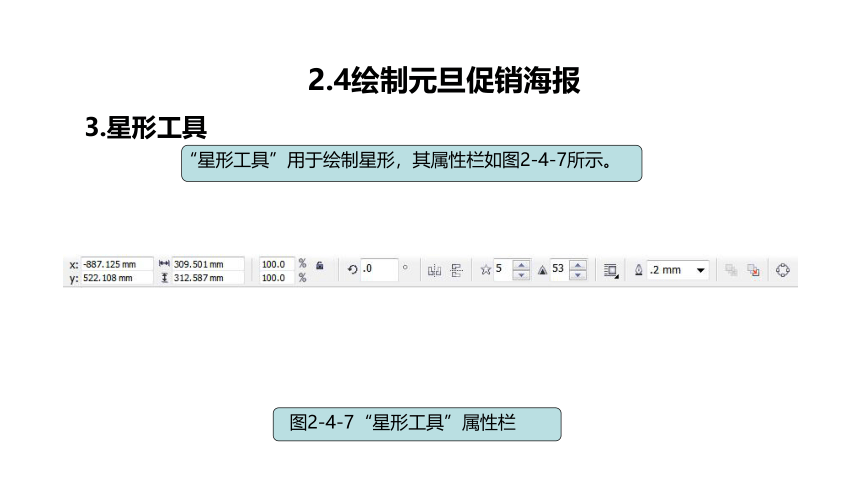

“星形工具”用于绘制星形，其属性栏如图2-4-7所示。
图2-4-7“星形工具”属性栏
2.4绘制元旦促销海报
3.星形工具

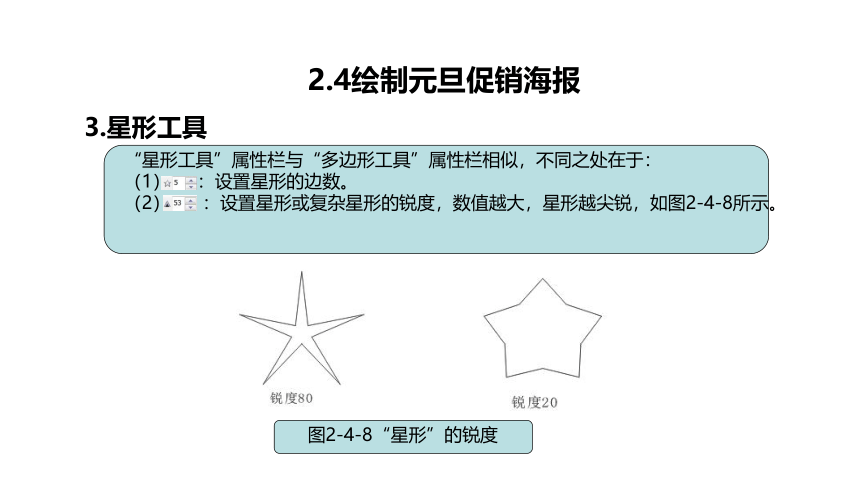

“星形工具”属性栏与“多边形工具”属性栏相似，不同之处在于：
（1） ：设置星形的边数。
（2） ：设置星形或复杂星形的锐度，数值越大，星形越尖锐，如图2-4-8所示。
图2-4-8“星形”的锐度
2.4绘制元旦促销海报
4.螺纹工具

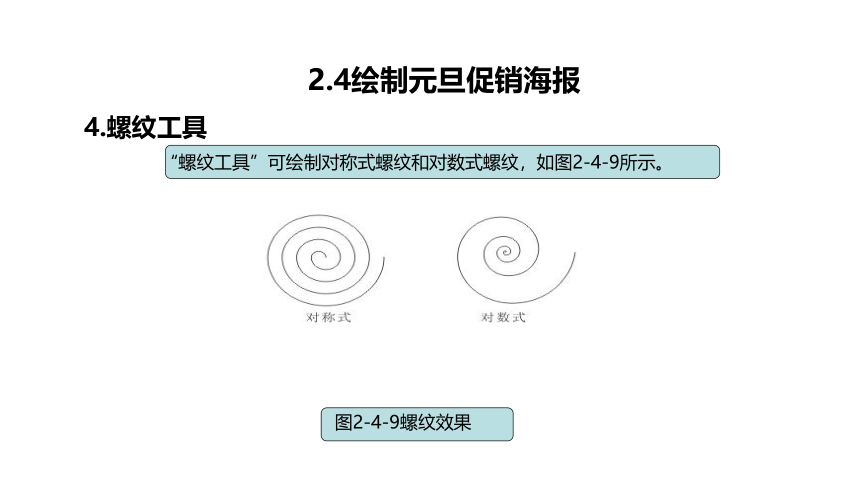

“螺纹工具”可绘制对称式螺纹和对数式螺纹，如图2-4-9所示。
图2-4-9螺纹效果
2.4绘制元旦促销海报
4.螺纹工具

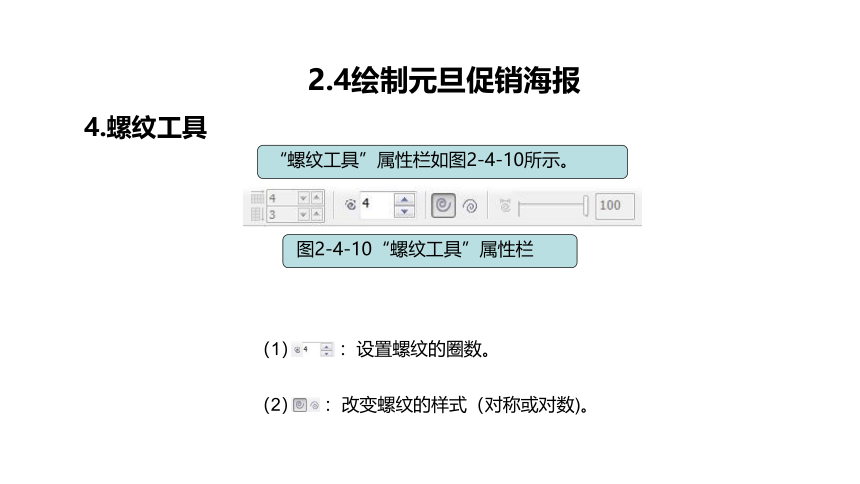

“螺纹工具”属性栏如图2-4-10所示。
图2-4-10“螺纹工具”属性栏
（1） ：设置螺纹的圈数。
（2） ：改变螺纹的样式（对称或对数)。
2.4绘制元旦促销海报
5.基本形状工具组

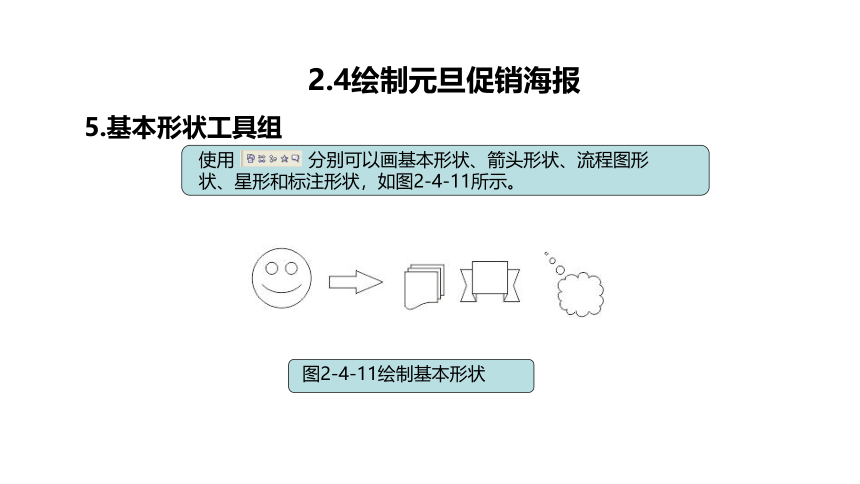

使用 分别可以画基本形状、箭头形状、流程图形状、星形和标注形状，如图2-4-11所示。
图2-4-11绘制基本形状
2.4绘制元旦促销海报
5.基本形状工具组
图中带变形符号的可对其进行相应变形，效果如图2-4-12所示。
图2-4-12基本形状变形效果
2.4绘制元旦促销海报
5.基本形状工具组
“基本形状工具”属性栏如图2-4-13所示。
图2-4-13“基本形状工具”属性栏
2.4绘制元旦促销海报
5.基本形状工具组
（1） ：指对象相对于页面的坐标位置。
（2) ：可以改变对象的宽度和高度，从而改变对象大小。
（3) ：指对象的宽度和高度的比例设置。
注意：当锁 打开时可单独调整宽度和高度以及对其宽度和高度的比例单独进行设置，当锁 锁住时只要改变其中一个参数，另一个参数值就按比例自动变化。
2.4绘制元旦促销海报
5.基本形状工具组
（4) ：可设置图形对象的旋转角度。
（5） ：可对图形对象进行水平翻转和垂直翻转。
（6） ：完美形状按钮，单击可选择更多的形状，如图2-4-14所示。
（7） ：用来设置线条样式，如虚线等。
（8） ：用来设置轮廓宽度。
图2-4-14“完美形状”图库
2.4绘制元旦促销海报
6.文本工具
“文本工具” 可用于输入美术字或段落文本。
1）加入美术字
选择工具箱中的“文本工具”，单击绘图页，进入美术字输入状态，此时鼠标光标变为一条竖线。在“文本工具”属性栏中选择字体、字号、加粗等，然后输入文字。直接输入的文字即为美术字。
2.4绘制元旦促销海报
6.文本工具
2）选择美术字
（1）利用“选择工具”选择文本。利用“选择工具”可以选择一个或多个文本对象，选择文本后，可以像对图形一样对选中的文本进行剪切、复制、移动、调整大小、旋转、倾斜、镜像、套封和格式化等操作，还可以对美术字进行透视、阴影、立体化、调和、透镜和轮廓线等操作。选择文本的方法与选择图像的方法相同，如图2-4-15所示。
图2-4-15用“选择工具”选择文本
2.4绘制元旦促销海报
6.文本工具
2）选择美术字
用“选择工具”选中的文字是一个整体，不能单独对其一部分进行操作。将选定的美术字设置为红色，分别做旋转和镜像操作，如图2-4-16所示。
图2-4-16“旋转”和“镜像”文字
2.4绘制元旦促销海报
6.文本工具
2）选择美术字
（2）利用“文本工具”选择文本。利用“文本工具”可以选择一部分文本，单击工具箱中的“文本工具”，在段落文本或美术字中，单击要选中的一个或一段文字的起始或结尾处，然后用鼠标拖曳要选中的文字，对选中的文字可以单独处理，如将选中的文字设置为红色、字号变大等，如图2-4-17所示。如果要选择一段文本，可以双击这段文字。
图2-4-17单独处理选中的文本
2.4绘制元旦促销海报
6.文本工具
2）选择美术字
（3）利用“形状工具”选择文本。单击工具箱中的“形状工具”按钮，单击段落文本或美术字，选中的美术字如图2-4-18所示。
图2-4-18用“形状工具”选择文本
2.4绘制元旦促销海报
6.文本工具
2）选择美术字
单击某个文字左下角的小正方形句柄，可以选中该文字。按住Shift键的同时单击各个文字左下角的小正方形句柄，可选中多个文字。图2-4-19所示为将选中的多个文字向下移动的效果。
图2-4-19将选中的多个文字向下移动的效果
2.4绘制元旦促销海报
6.文本工具
2）选择美术字
拖曳右下角特殊形状的句柄可调节字间距，如果选中的是段落文本，拖曳左下角特殊形状的句柄可调节行间距，如图2-4-20所示。
图2-4-20调节行间距
2.4绘制元旦促销海报
6.文本工具
3）加入段落文字
单击工具箱中的“文本工具”按钮，在绘图页内拖曳鼠标成一个矩形即可产生一个段落文本框。在文本框内可输入段落文字，如图2-4-21所示。
图2-4-21输入段落文字
实例练习
（1）启动CorelDRAW X6，绘制一个600 mm×800 mm的矩形，填充黄色。
（2）使用“文本工具”在属性栏中选择相应的字体和字号，在矩形上方单击输入文本“元旦快乐”，将其文字颜色设为红色。
（3）用“文本工具”输入文本“喜迎元旦，欢乐无限”，调整大小后移至标题下方，在调色板中分别用鼠标左键和右键单击黑色块，效果如图2-4-22所示。
图2-4-22输入文字1
实例练习
（4）切换到“选择工具”，按小键盘上的“+”键复制一个文本，填充红色，取消轮廓色，文字效果如图2-4-23所示。
（5）拖动复制一个文本，修改文字内容后调整字号，再将文字颜色设为紫色，如图2-4-24所示。
图2-4-23复制文字
图2-4-24输入文字2
实例练习
（6）继续输入下一行文本，将字号缩小，然后框选重叠在一起的两个文本，再单击并拖动右下角的旋转图标使文字倾斜，效果如图2-4-25所示。
（7）输入剩下的文本，并设置不同的文字颜色，将数字的字号设置得大一些，完成后的效果如图2-4-26所示。
图2-4-25旋转文字
图2-4-26输入文字3
实例练习
（8）执行“文件”→“导入”菜单命令，导入“盒子.png”图片，将其调整到海报的右下角位置，调整好文字位置后的效果如图2-4-27所示。
（9）选择工具箱中的“基本形状工具”。
（10）在属性栏中单击“完美形状”下拉按钮，打开“完美形状”下拉列表，选择 形状样式。
图2-4-27导入图形
实例练习
（11）在标题处按住鼠标左键不放并拖动到合适大小后释放鼠标，绘制出所选的形状图形，拖动调整好形状图形的大小，效果如图2-4-28所示。
（12）将文本“元旦快乐”的颜色设为黄色，然后选择绘制的形状图形并将其填充为红色，取消轮廓色，连续按几次Ctrl+PageDown快捷键将其后移，使形状图形位于文本的后方，效果如图2-4-29所示。
图2-4-28绘制形状图形
图2-4-29填充形状图形
实例练习
（13）在“基本形状工具”属性栏中单击“完美形状”下拉按钮，打开“完美形状”下拉列表，选择 形状样式，在数字“2”处拖动绘制一个爆炸星形图形，如图2-4-30所示。
（14）将绘制的星形图形填充为绿色，取消轮廓色，然后连续按几次Ctrl+PageDown快捷键将其后移到文字下方，效果如图2-4-31所示。
图2-4-30绘制星形图形
图2-4-31填充星形图形
实例练习
（15）用相同的方法在数字“6”处绘制一个星形图形，然后连续按几次Ctrl+PageDown快捷键将其后移到文字下方，效果如图2-4-32所示。
（16）选择工具箱中的“星形工具”，将鼠标光标移动到页面中，此时鼠标光标将变为 形状，单击并按住鼠标不放，拖动鼠标绘制出一个五角星形图形。
（17）用调色板将五角星形填充为深黄色，轮廓色设为橘红，效果如图2-4-33所示。
图2-4-32再绘制一个星形图形
图2-4-33填充五角星形
实例练习
（18）用“星形工具”再绘制一个稍小的星形图形，将其填充为浅黄色，并移至大星形的上方适当位置，效果如图2-4-34所示。
（19）框选两个星形图形，按Ctrl+G键组合图形，缩小后移动至海报左侧适当位置，再拖动复制两个星形到其他位置，效果如图2-4-35所示。
图2-4-34绘制一个五角星形
图2-4-35复制星形
实例练习
（20）选择工具箱中的“螺纹工具”，在属性栏中单击“对称式螺纹”按钮，然后在“螺纹回圈”数值框中设置螺纹的圈数为4。
（21）将鼠标光标移动到页面中，这时鼠标光标变为 形状，在页面中按住鼠标左键不放并拖动，到合适大小时释放鼠标，绘制对称式螺纹图形，如图2-4-36所示。
（22）用“选择工具”选择绘制的螺纹图形，在属性栏中单击“垂直镜像”按钮，镜像效果如图2-4-37所示。
图2-4-36绘制对称式螺纹
图2-4-37镜像效果
实例练习
（23）右击调色板中的粉色块，设置螺纹的轮廓色，在属性栏中的“轮廓宽度”数值框中输入“5”，按Enter键，效果如图2-4-38所示。
（24）用鼠标拖动复制多个螺纹，然后框选所有螺纹，按Ctrl+G快捷键组合图形，将其整体缩小后的效果如图2-4-39所示。
（25）选择螺纹图形，执行“效果”→“图框精确剪裁”→“置于图文框内部”菜单命令，将光标移至海报背景上单击，将螺纹置入背景中。
图2-4-38设置螺纹轮廓
图2-4-39复制螺纹
实例练习
(26)右击螺纹，在弹出的快捷菜单中选择“编辑PowerClip”命令，将螺纹移至海报左下角，再次右击，在弹出的快捷菜单中选择“结束编辑”命令，得到图2-4-40所示的效果。
(27)使用“文本工具”在海报左下角输入活动说明文字，如图2-4-41所示。
图2-4-40放置螺纹
图2-4-41输入文字
实例练习
(28)单击工具箱中的“艺术笔工具”，单击其属性栏中的按钮，在预设下拉列表框中选择最后一种星形艺术笔效果，如图2-4-42所示。
(29)将鼠标光标移到海报左侧位置，当鼠标光标改变形状时，单击并拖动鼠标绘制一条曲线，释放鼠标左键后，即可绘制出相应的艺术图形。
(30)用鼠标左键和右键分别单击调色板中的白色块，填充星形艺术图形的颜色和轮廓，再用相同的方法绘制星形艺术图形，最终效果如图2-4-43所示。
图2-4-42选择星形艺术笔效果
图2-4-43绘制白色星形
课后巩固
1.制作友情卡
制作图2-4-44所示的友情卡。
图2-4-44友情卡
课后巩固
1.制作友情卡
操作提示：
（1）新建一个图形文件，设置页面方向为横向，用“矩形工具”绘制一个矩形并填充颜色。
（2）使用“星形工具”绘制两个星形，用“椭圆形工具”绘制几个大小不一的正圆，并填充为不同的颜色，使用“基本形状工具”绘制两个星形图形，完成后调整各形状图形的大小。
（3）使用“手绘工具”在各形状图形上方绘制一条曲线，并加粗轮廓宽度。
（4）选择“艺术笔工具”，选择喷涂模式，分别选择礼花和气球等艺术图形，在贺卡中绘制相应的艺术图形，注意拖动时绘制的线条不能太长，在不同的地方多次绘制即可。
（5）使用“文本工具”添加贺卡文字，完成绘制。
课后巩固
2.绘制亚运会吉祥物图形
制作图2-4-45所示的亚运会吉祥物图形。
图2-4-45亚运会吉祥物图形
课后巩固
1.制作友情卡
操作提示：
（1）新建一个文件。
（2）使用“贝塞尔工具”绘制出吉祥物图形的外轮廓，修改轮廓笔的宽度，并填充轮廓颜色。
（3）使用“形状工具”调整轮廓的形状图形。
（4）用相同的方法绘制吉祥物的身体部分，填充红色，将身子图形调整到轮廓图形的后面。
（5）依次绘制并调整出吉祥物的眼睛、腮红和嘴巴图形。
（6）吉祥物图形绘制完成。
