3.5绘制立体图形

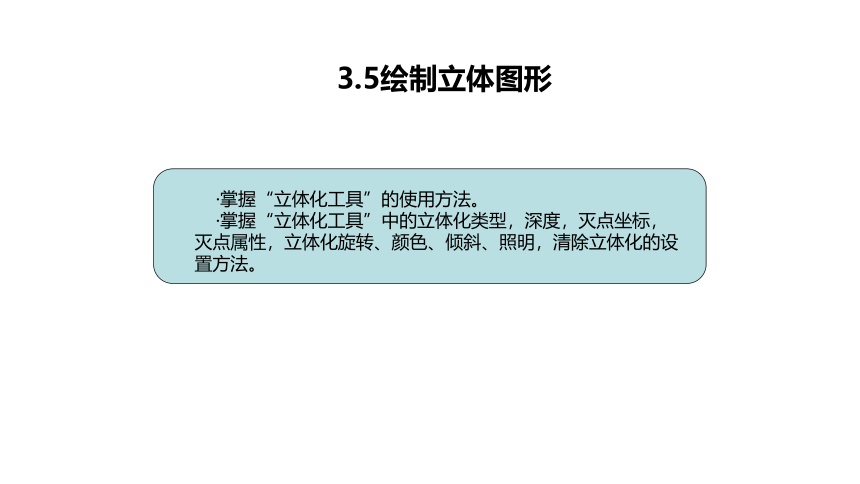

·掌握“立体化工具”的使用方法。
·掌握“立体化工具”中的立体化类型，深度，灭点坐标，灭点属性，立体化旋转、颜色、倾斜、照明，清除立体化的设置方法。
3.5绘制立体图形

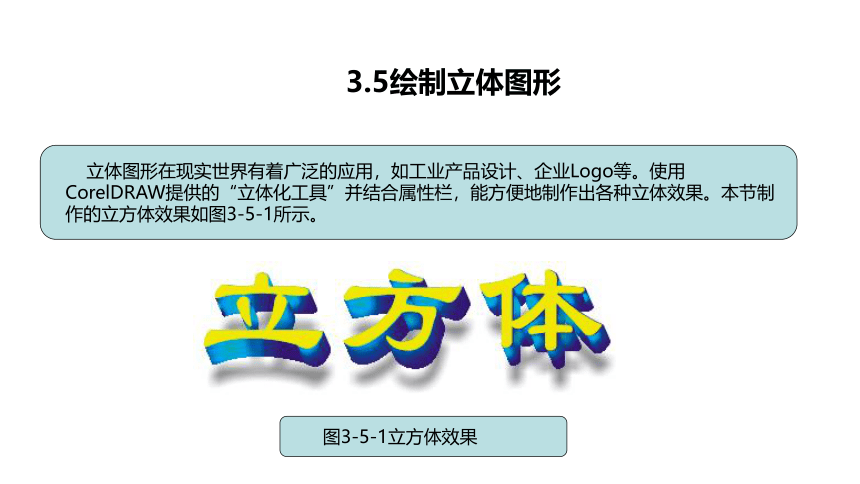

立体图形在现实世界有着广泛的应用，如工业产品设计、企业Logo等。使用CorelDRAW提供的“立体化工具”并结合属性栏，能方便地制作出各种立体效果。本节制作的立方体效果如图3-5-1所示。
图3-5-1立方体效果
3.5绘制立体图形
利用“立体化工具”可以将任何一个封闭曲线或艺术文字转化为立体的具有透视效果的三维对象。通过“立体化工具”属性栏，可设计出多种立体效果，如图3-5-2所示。
图3-5-2“立体化工具”属性栏
3.5绘制立体图形

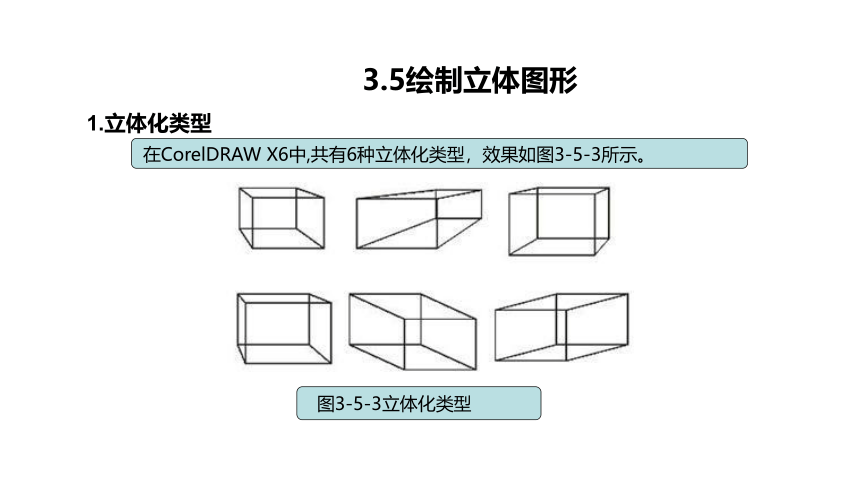

在CorelDRAW X6中,共有6种立体化类型，效果如图3-5-3所示。
图3-5-3立体化类型
1.立体化类型
3.5绘制立体图形
深度可以用来控制立体化效果的纵深度，数值越大，深度越深，如图3-5-4所示。
图3-5-4立体化不同深度的效果
2.深度
3.5绘制立体图形
灭点坐标是立体化效果之后，在对象上出现的箭头指示的坐标。用户可以在属性栏的文本框中输入数值来决定灭点坐标，如图3-5-5所示。
图3-5-5灭点坐标
3.灭点坐标
3.5绘制立体图形
（1）“灭点锁定到对象”选项：立体化效果中灭点的默认属性，指将灭点锁定在对象上。
（2）“灭点锁定到页面”选项：当移动对象时，灭点的位置保持不变，对象的立体化效果随之改变。
（3）“复制灭点，自…”选项：选择该选项后，鼠标指针的状态发生改变，可以将立体化对象的灭点复制到另一个立体化对象上。
4.“灭点属性”下拉列表框
3.5绘制立体图形
（4）“共享灭点”选项：选择该选项后，单击其他立体化对象，可以使多个对象共同使用一个灭点，如图3-5-6所示。
图3-5-6共享灭点
4.“灭点属性”下拉列表框
3.5绘制立体图形

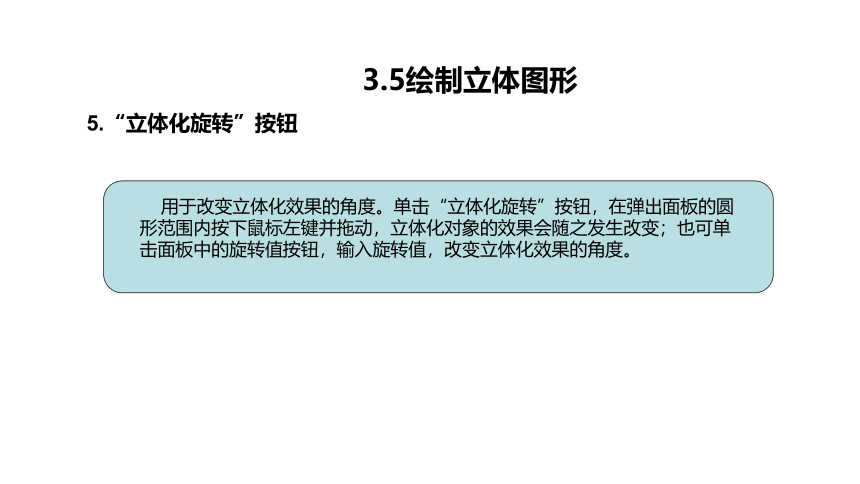

用于改变立体化效果的角度。单击“立体化旋转”按钮，在弹出面板的圆形范围内按下鼠标左键并拖动，立体化对象的效果会随之发生改变；也可单击面板中的旋转值按钮，输入旋转值，改变立体化效果的角度。
5.“立体化旋转”按钮
3.5绘制立体图形
单击“立体化颜色”按钮，在弹出的“颜色”面板中可以设置立体化效果的颜色。其中有3个功能按钮，分别为“使用对象填充”“使用纯色”和“使用递减的颜色”，如图3-5-7所示。
图3-5-7设置立体化颜色
6.“立体化颜色”按钮
3.5绘制立体图形
单击“立体化倾斜”按钮，在弹出的面板中选中“使用斜角修饰边”复选框。图3-5-8所示依次为不使用斜角修饰边、选中“使用斜角修饰边”和“只显示斜角修饰边”复选框后的效果。执行“排列”→“拆分斜角立体化群组”菜单命令，可以将立体化对象进行拆分。
图3-5-8设置立体化斜角修饰边
7.“立体化倾斜”按钮
3.5绘制立体图形
单击“立体化照明”按钮，在弹出的面板中有3个光源，选择不同的光源，可以调整立体化的灯光效果，如图3-5-9所示。
图3-5-9立体化照明效果
8.“立体化照明”按钮
3.5绘制立体图形
单击“清除立体化”按钮，可以将对象的立体化效果清除。
9.“清除立体化”按钮
实例练习
（1）启动CorelDRAW X6，新建一个图形文件，选择工具箱中的“文本工具”，在绘图区中单击并输入文本“立方体”。
（2）选择工具箱中的“选择工具”，在属性栏中的“字体”下拉列表框中选择“隶书”选项，在“字号”下拉列表框中输入“150”，按Enter键，效果如图3-5-10所示。
图3-5-10输入文本
实例练习
（3）将文本选中，按住工具箱中的“填充工具”不放，在其展开的工具列表中选择“渐变填充”工具，打开“渐变填充”对话框，在“颜色调和”选项区域中选中“自定义”单选按钮，设置颜色由天蓝-浅蓝-深蓝渐变，完成后单击“确定”按钮，此时的文本效果如图3-5-11所示。
图3-5-11渐变填充文本
实例练习
（4）按住工具箱中的“调和工具”不放，在其展开的工具列表中选择“立体化工具”，将光标移至文本中心，按住鼠标左键不放并向右下方拖动，在合适位置处松开鼠标左键，效果如图3-5-12所示。
（5）在属性栏中的“立体化类型”下拉列表框中选择一种立体化类型，如图3-5-13所示。
图3-5-12立体化文本
图3-5-13选择立体化类型
实例练习
（6）下面对文本做一些适当调整，将光标移至立体化文本的 处，按住鼠标左键不放向右上方移动，拖动前后的对比效果如图3-5-14所示。
图3-5-13选择立体化类型
实例练习
（7）选择工具箱中的“选择工具”，转换为选择状态，按小键盘上的“+”键进行原位复制，单击属性栏中的“清除立体化”按钮，清除复制对象上的交互式立体效果，将填充色改为黄色，效果如图3-5-15所示。
（8）选择工具箱中的“阴影工具”，将鼠标从文本中间位置向右下方拖动创建阴影效果，如图3-5-16所示。最后调整阴影效果，完成本例的制作。
图3-5-15填充复制文本
图3-5-16创建阴影效果
课后巩固
制作图3-5-17所示的立体文字。
图3-5-17立体文字
1.制作立体文字
课后巩固
（1）输入文字，在属性栏中选择合适的字体，填充颜色。
（2）单击“封套工具”，框选水平、垂直居中的两个节点并删除。
（3）分别选择封套右侧的两个节点，调整其节点位置，直至产生透视效果。
（4）框选所有的节点，并单击属性栏中的“转换曲线为直线”按钮，封套的虚线变化为直线。
（5）按Ctrl+Q键将封套中的图形转化为形状图形，选择“选择工具”，水平拖动中间的控制点，使其变窄。
（6）选择“立体化工具”，按住文字造型，向斜上方拖动，单击属性栏中的“立体化颜色”按钮，设置颜色为渐变，白色至黑色，单击属性栏中的“立体化照明”按钮，选择灯1，并放置在左上方，单击“立体化旋转”按钮，按住“3”图标，拖动其方向，调整文字的立体效果，最终效果如图3-5-17所示。
1.制作立体文字
操作提示：
课后巩固
制作图3-5-18所示的放射字。
图3-5-18放射字
2.制作放射字效果
课后巩固
（1）启动CorelDRAW X6，新建一个图形文件，选择工具箱中的“文本工具”，当鼠标光标移至绘图区变为 时单击，在闪动的光标处输入文本“恭喜发财”，每两个字间空一个空格。
（2）选择“选择工具”，在属性栏中的“字体”下拉列表框中选择字体为“方正少儿简体”选项，在“字号”下拉列表框中选择“100”选项。
（3）单击“椭圆形工具”，在文本下方拖动鼠标绘制出一个椭圆。
（4）选择“选择工具”，选择文本后将鼠标光标移至文本上方，按住鼠标右键不放拖至椭圆边框处，当光标变为形状时，松开鼠标右键，在弹出的快捷菜单中选择“使文本适合路径”命令，文本自动被放置在椭圆对象的上方。
（5）使用“选择工具”框选文本和椭圆对象，执行“排列”→“拆分在一路径上的文本图”菜单命令，拆分两个对象，在空白处单击取消选择，选择椭圆，按Delete键删除。
2.制作放射字效果
操作提示：
课后巩固
（6）选择文本，按小键盘上的“+”键进行原位复制，将光标移至4角上，当光标变为 或 形状时，按住Shift键和鼠标左键不放，向中心拖动，当缩小至合适大小时松开鼠标，使复制的文本向中心缩小。
（7）按住Ctrl键不放，将缩小的文本向下垂直移动一些距离。
（8）选择工具箱中的“调和工具”，当光标变为 形状时，将光标移至较大的文本上，按住鼠标左键不放，拖动至较小的文本上松开鼠标。
（9）用“选择工具”选择调和后的文本，执行“视图”→“简单线框”菜单命令，选择较小的文本，单击调色板中的白色块将文本填充为白色。
（10)执行“视图”→“增强”菜单命令，返回到增强显示模式下，用“缩放工具”放大显示，此时对象是由前向后进行调和的，按F3键缩小一级显示，确定较小的文本被选择，执行“排列”→“顺序”→“到图层后面”菜单命令，将文本置于最底层。
2.制作放射字效果
操作提示：
课后巩固
（11)单击选择最大的文本，单击调色板中的红色块将文本填充为红色。
（12）右击调色板中的白色块，为文本添加白色轮廓。
（13）在调和对象中部任意位置处单击，选中调和对象，此时在属性栏中调和步长数的数值是20，在该数值框中重新输入“50”后按Enter键。
（14）执行“排列”→“拆分调和群组”菜单命令，拆分调和效果，选择最上面的文本对象，将其填充为黄色，取消选择状态，至此已完成本例的制作。
2.制作放射字效果
操作提示：
课后巩固
制作图3-5-19所示的立体图。
图3-5-19立体图
3.制作立体图
课后巩固
（1）新建一个文件，选择“矩形工具”在页面画出一个矩形，然后旋转90度并复制一个，选中两个矩形，进行居中，并将图形结合为一个十字图形。
（2）在十字图形上画出两个矩形和一个正方形，群组，选择适当的轮廓线。
（3）选择整个图形，对图形进行复制备份，移动到工作区域外。
（4）利用“立体化工具”将图形从中间向左上角拖动进行立体化，在属性栏中单击“立体化颜色”按钮，选择“使用纯色”，设置立体化颜色为黑色，改变立体化深度为8左右。
（5）选择备份图形，填充轮廓为白色，移动到立体化图形上面，加强立体化效果，完成图形制作。
2.制作放射字效果
操作提示：
