4.3制作酸奶包装盒

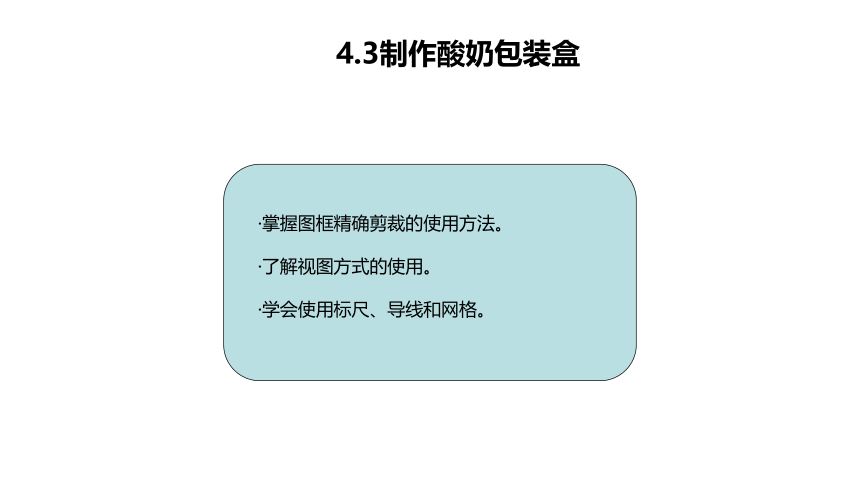

·掌握图框精确剪裁的使用方法。
·了解视图方式的使用。
·学会使用标尺、导线和网格。
4.3制作酸奶包装盒
图4-3-1酸奶包装盒效果
运用图形对象的编辑与变换的相关知识，制作酸奶包装盒，完成后的最终效果如图4-3-1所示。
4.3制作酸奶包装盒
使用“图框精确剪裁”命令，可以将对象1放置到对象2的内部，从而使对象1中超出对象2的部分被隐藏。对象1作为内容，可以是图形、位图等任何对象，而对象2必须是矢量图形。
执行“效果”→“图框精确剪裁”菜单命令，其子菜单如图4-3-2所示。
图4-3-2“图框精确剪裁”子菜单
1.图框精确剪裁
4.3制作酸奶包装盒
“置于图文框内部”命令将某个对象作为内容，置于另一个矢量图形中。
选择要裁剪的图形对象，执行“效果”→“图框精确剪裁”→“置于图文框内部”菜单命令，当鼠标光标变成?时单击要放入的容器对象，如图4-3-3所示。
1.图框精确剪裁
1）置于图文框内部
图4-3-3“置于图文框内部”效果
4.3制作酸奶包装盒
“编辑PowerClip”可以对放置在容器中的图形进行编辑，如改变图形在容器的位置等。执行“效果”→“图框精确剪裁”→“编辑PowerClip”菜单命令，此时显示图片和容器轮廓，如图4-3-4所示。对容器内的图形进行大小、位置等调整，完成后执行“效果”→“图框精确剪裁”→“结束编辑”菜单命令，如图4-3-5所示。
1.图框精确剪裁
2)编辑PowerClip和结束编辑
图4-3-4编辑内容
图4-3-5“结束编辑”后效果
4.3制作酸奶包装盒

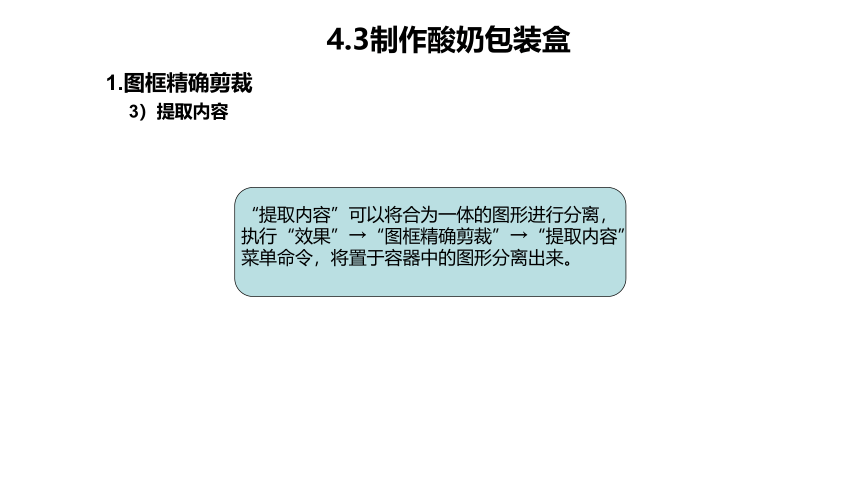

“提取内容”可以将合为一体的图形进行分离，执行“效果”→“图框精确剪裁”→“提取内容”菜单命令，将置于容器中的图形分离出来。
1.图框精确剪裁
3）提取内容
4.3制作酸奶包装盒
（1）正常：最常用的显示模式，既保证图形显示质量，又不影响计算机显示和刷新图形的速度，如图4-3-6所示。
（2）简单线框：仅显示对象最基本框架，不显示绘图中的填充、调和与立体化效果等，位图以低分辨率的灰度图像显示。
选定对象，执行“视图”→“简单线框”菜单命令，效果如图4-3-7所示。
图4-3-6“正常”视图
2.视图方式
CorelDRAW X6图形的显示方式有以下6种。
图4-3-7“简单线框”视图
4.3制作酸奶包装盒
（3)线框：仅显示立体效果、调和形状等框架，不显示填充，如图4-3-8所示。
(4)草稿：位图以低分辨率显示，在该模式中利用特定的样式来表明填充的内容，如图4-3-9所示。
图4-3-8“线框”视图
2.视图方式
CorelDRAW X6图形的显示方式有以下6种。
图4-3-9“草稿”视图
4.3制作酸奶包装盒
(5)增强：可以显示对象中的填充、高分辨率位图及光滑处理的矢量图形，如图4-3-10所示。
(6)增强叠印：这种模式模拟重叠对象设置为叠印的区域颜色，并显示PostScript填充高分辨率位图和光滑处理的矢量图形。这种模式会影响打开绘图或在显示器上显示绘图所需要的时间。
图4-3-10“增强”视图
2.视图方式
CorelDRAW X6图形的显示方式有以下6种。
4.3制作酸奶包装盒
3.辅助工具

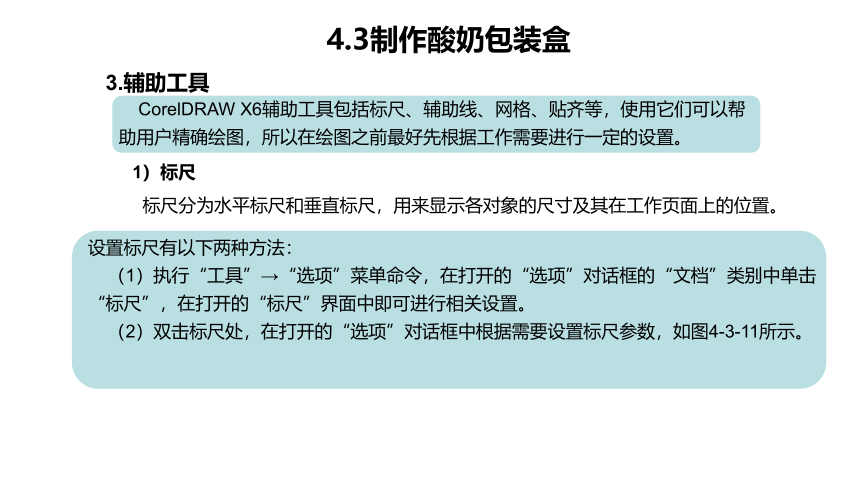

CorelDRAW X6辅助工具包括标尺、辅助线、网格、贴齐等，使用它们可以帮助用户精确绘图，所以在绘图之前最好先根据工作需要进行一定的设置。
1）标尺
标尺分为水平标尺和垂直标尺，用来显示各对象的尺寸及其在工作页面上的位置。
设置标尺有以下两种方法：
（1）执行“工具”→“选项”菜单命令，在打开的“选项”对话框的“文档”类别中单击“标尺”，在打开的“标尺”界面中即可进行相关设置。
（2）双击标尺处，在打开的“选项”对话框中根据需要设置标尺参数，如图4-3-11所示。
4.3制作酸奶包装盒
3.辅助工具
1）标尺
图4-3-11设置“标尺”参数
4.3制作酸奶包装盒
3.辅助工具
2）辅助线
“辅助线”用来辅助确定对象的位置或形状，包括横向、竖向和倾斜3种类型。“辅助线”常用操作有以下几种：
（1）添加辅助线。
①添加水平辅助线：在水平标尺处单击，按下鼠标左键向下拖动即可添加水平辅助线。
②添加垂直辅助线：在垂直标尺处单击，按下鼠标左键向右拖动即可添加垂直辅助线。
③添加倾斜辅助线：选中一条水平或垂直辅助线，此时被选中的辅助线变为红色，在属性栏中的旋转框中输入要旋转的角度，按Enter键即可。
4.3制作酸奶包装盒
3.辅助工具
2）辅助线
（2）选择辅助线。
①选一条：用“选择工具”直接单击辅助线。
②选多条：先选择一条，按住Shift键的同时单击另一条。
③全选：执行“编辑”→“全选”→“辅助线”菜单命令。
4.3制作酸奶包装盒
3.辅助工具
2）辅助线
（3）删除辅助线。
选定要删除的辅助线，右击并选择“删除”命令。
（4）锁定辅助线：选定要锁定的辅助线后单击属性栏中的“锁”按钮。
注意：解锁辅助线的方法为：右击已锁定的辅助线，在弹出的快捷菜单中选择“解除对象锁定”命令。
4.3制作酸奶包装盒
3.辅助工具
3）网格
网格是页面上均匀的小方格，与辅助线一样，也是用来辅助确定对象的位置或尺寸的。用户可以使用文档网格准确对齐和放置对象，它是一组可在绘图窗口显示的交叉线条。文档网格的显示类型有“按线显示网格”和“按点显示网格”两种，如图4-3-12和图4-3-13所示。
图4-3-12按线显示网络
图4-3-12按线显示网络
图4-3-12按线显示网络
图4-3-13按点显示网络
4.3制作酸奶包装盒
（1）新建一个图形文件，选择工具箱中的“矩形工具”，在页面上通过拖动鼠标创建一个矩形。
（2)在属性栏中设置矩形的宽度为90 mm、高度为160 mm，按Enter键，效果如图4-3-14所示。
（3)按住工具箱中的“填充工具”不放，在其展开的工具条中选择“均匀填充”工具，打开“均匀填充”对话框，设置颜色为浅绿色，单击“确定”按钮后，矩形的填充效果如图4-3-15所示。
图4-3-14绘制矩形
实例练习
图4-3-15填充矩形
4.3制作酸奶包装盒
（4)按Ctrl+I快捷键导入一幅名为“奶牛.psd”的素材图片，并将其缩放到合适大小，效果如图4-3-16所示。
实例练习
图4-3-16导入素材图片
4.3制作酸奶包装盒
（5）选择“椭圆形工具”，在页面中绘制一个椭圆形，填充为天蓝色，然后右击调色板上的无色按钮，取消轮廓线，如图4-3-17所示。
（6）继续使用“椭圆形工具”在页面中绘制一个椭圆形，填充为白色，在其上右击，在弹出的快捷菜单中选择“顺序”→“向后一层”命令，或按Ctrl+PgDn快捷键并将其放置到前面绘制的椭圆下方，右击调色板上的无色按钮，取消轮廓线，效果如图4-3-18所示。
图4-3-17绘制并设置椭圆形1
实例练习
图4-3-18绘制并设置椭圆形2
4.3制作酸奶包装盒
（7）选择工具箱中的“文本工具”，在椭圆形上输入“酸酸乳”文本，设置字体为“方正毡笔黑体简”，字号为30 pt，颜色为白色，如图4-3-19所示。
（8）选择文本和下面的两个椭圆形，单击并按住鼠标左键不放拖动到需要的角度后释放鼠标，旋转所选图形对象，效果如图4-3-20所示。
图4-3-19输入文本1
实例练习
图4-3-20变换图形
4.3制作酸奶包装盒
（9）选择工具箱中的“文本工具”，椭圆形上输入“优一”文本，设置字体为“汉仪综艺体简”，字号为24 pt，颜色为白色，如图4-3-21所示。
（10)选择工具箱中的“贝塞尔工具”，在大矩形下方绘制一个类似水滴的封闭图形，并删除多余的节点使其更加平滑。
（11)将图形填充为酒绿色，并取消轮廓线，如图4-3-22所示。
图4-3-21输入文本2
实例练习
图4-3-22绘制图形
4.3制作酸奶包装盒
（12)选择“文本工具”，在刚刚绘制的图形上输入“原味”文本，设置字体为“华文琥珀”，字号为18 pt，颜色为白色，如图4-3-23所示。
（13)按F12键打开“轮廓笔”对话框，将颜色设置为绿色，宽度设置为“0.35 mm”，单击“确定”按钮，效果如图4-3-24所示。
图4-3-23输入文本3
实例练习
图4-3-24设置轮廓笔
4.3制作酸奶包装盒
（14)利用“选择工具”，将文字旋转一定角度，效果如图4-3-25所示。
（15)选择工具箱中的“文本工具”，在矩形下方输入“净含量：250mL”，设置字体为“幼圆”，字号为14 pt，如图4-3-26所示。
图4-3-25旋转文字
实例练习
图4-3-26输入文本4
4.3制作酸奶包装盒
（16)继续使用“文本工具”，输入广告词“滋味你我他”文本，设置字体为“汉仪凌波体简”，字号为30 pt，颜色为红色。按F12键打开“轮廓笔”对话框，将颜色设置为“白色”，宽度设置为“0.7 mm”，单击“确定”按钮，完成后对文字进行一定角度的旋转，效果如图4-3-27所示。
（17)按Ctrl+I快捷键导入“卡通1.psd”素材图片，将其继续缩放并移动到合适位置，完成后的效果如图4-3-28所示。
图4-3-27设置文字样式
实例练习
图4-3-28导入素材
4.3制作酸奶包装盒
（18)选择工具箱中的“矩形工具”，在页面上拖动鼠标绘制一个矩形，设置颜色为“10%黑色”，在属性栏中设置矩形的宽度为160 mm、高度为40 mm，按Enter键后的效果如图4-3-29所示。
（19)选择工具箱中的“文本工具”，在新绘制的矩形中输入产品介绍、电话、传真和厂址，设置字体为“隶书”，字号为14pt，再按Ctrl+I快捷键导入“卡通2.psd”素材图片，并将其移动到合适位置，放置于图4-3-30所示的位置。
图4-3-29绘制矩形1
实例练习
图4-3-30输入产品的相关文字
4.3制作酸奶包装盒
（20)选中矩形、文字和卡通图案，按Ctrl+G快捷键将其群组。在属性栏中的“旋转角度”文本框内输入“90”，按Enter键应用设置。
（21）将旋转后的图形移动到图4-3-31所示的位置。
实例练习
图4-3-31移动图形
4.3制作酸奶包装盒
（22)选择工具箱中的“矩形工具”，在页面中拖动鼠标创建一个矩形，设置颜色为“20%黑”，在属性栏中设置矩形的宽度为90 mm、高度为40 mm，按Enter键，完成后将其移动到合适位置，效果如图4-3-32所示。
（23)选择工具箱中的“椭圆形工具”，按住Ctrl键不放在矩形右上角处绘制一个小的正圆，并设置填充色为“30%黑”，如图4-3-33所示。
图4-3-32绘制矩形2
实例练习
图4-3-33绘制一个小的正圆
4.3制作酸奶包装盒
（24)选择工具箱中的“选择工具”，选中包装正面和侧面，向左拖动一定距离后右击，利用快捷菜单复制出另一正面和侧面，如图4-3-34所示。
（25）取消复制出的侧面的群组，删除上面的文字和卡通图案，再绘制一个白色矩形，作为放置条形码的位置。
（26）选择最上方的矩形，将其复制到图4-3-35所示位置。至此，包装的平面图就完成了，最后，按Ctrl+G快捷键将其群组。
图4-3-34复制图形
实例练习
图4-3-35完成包装的平面图制作
4.3制作酸奶包装盒
(27)选中整个酸奶包装，取消群组，将右边的正面、侧面和盒盖复制一个。选择工具箱中的“选择工具”，将正面移动到新的位置。
（28）按照包装的大小和透视原理，执行“视图”→“辅助线”菜单命令，然后从标尺上拖动并调整辅助线，效果如图4-3-36所示。
实例练习
图4-3-36添加辅助线
4.3制作酸奶包装盒
（29）按Ctrl+U快捷键取消群组，按住Alt键单击选取最下层的矩形，单击属性栏中的按钮将其转换为曲线。选择工具箱中的“形状工具”，拉动4个角，使其4条边和辅助线重合，取消轮廓线，效果如图4-3-37所示。
（30）选择工具箱中的“选择工具”，选取正面其余的文字和图形，再单击，将左边出现的上下倾斜符号向上拖动一小段距离，如图4-3-38所示。
图4-3-37调整图形
实例练习
图4-3-38调整文字和图形
4.3制作酸奶包装盒
（31）选中全部正面图形，按Ctrl+G快捷键将其群组。
（32）选择“选择工具”，将侧面移动到左边和正面相邻的位置，并向左拖动右边的调节柄，缩短其宽度，使其与辅助线重合，如图4-3-39所示。
（33）按步骤（29）和步骤（30），调整侧面矩形、文字和图片，效果如图4-3-40所示。
图4-3-39复制侧面图形
实例练习
图4-3-40调整侧面图形
4.3制作酸奶包装盒
（34）用相同的方法调整盒盖，效果如图4-3-41所示。
（35）选中正面和侧面，按一下小键盘上的“+”键，将复制的图形移到页面下方，单击正面，将右边出现的上下倾斜符号向上拖动到适合的位置，按住Shift键单击上方的包装，按L键使其左对齐，效果如图4-3-42所示。
图4-3-41调整矩形
实例练习
图4-3-42左对齐图形
4.3制作酸奶包装盒
（36）双击侧面，将其右侧出现的上下倾斜符号向上拉到适合的位置，按住Shift键单击上方的包装，然后按R键右对齐，如图4-3-43所示。
（37)删除下方不需要的盒盖，选择工具箱中的“透明度工具”，分别为正面和侧面的倒影添加透明效果，如图4-3-44所示。
图4-3-43右对齐图形
实例练习
图4-3-44添加透明效果
4.3制作酸奶包装盒
（38)执行“文件”→“导入”菜单命令，导入“草地.jpg”素材图片，按Shift+PageDown快捷键将其置于最下层，并调整大小到覆盖页面，如图4-3-45所示。
（39)执行“视图”→“辅助”菜单命令，取消辅助线的显示，如图4-3-46所示。
（40）选择全部图形，将其进行一定比例的缩放，然后复制缩放后的图形，完成后进行适度旋转，最终效果如图4-3-1所示。
图4-3-45导入素材
实例练习
图4-3-46取消辅助线
课后巩固
制作一个晶莹剔透的玉盘，如图4-3-47所示。
图4-3-47玉盘
课后巩固
操作提示：
（1）选择“椭圆形工具”，画一个正圆，设置轮廓色和轮廓宽度。
（2)在工具箱中选择“交互式填充工具”，填充类型选择“辐射”，颜色为C:20 M:0 Y:60 K: 0和白色，从圆形中心向外拉出一个渐变，给盘子上色。
（3)选中圆形，按住Shift键的同时向内拖动使之等比例缩小，放开鼠标时点一下右键，就复制出一个小圆，设定其轮廓宽度为1 mm。
（4)选择“阴影工具”，在小圆上拉出一个阴影，增加盘子的立体感，阴影颜色为C:0 M:0 Y:0 K:30。
（5）为盘子添加高光。用“贝塞尔工具”在盘子左侧画出图4-3-47所示的形状，填充白色，复制一个移动到右边，改变一下形状和角度，形成高光。
（6）制作盘子的支脚。用“贝塞尔工具”画出大致形状，用“形状工具”调节为图4-3-47所示的形状，填充黑色。复制一份，水平翻转后移动到右边，将两个支脚放到盘子下部的合适位置。
（7）导入素材图片，执行“效果”→“图框精确剪裁”→“置于图文框内部”菜单命令，调整图片的位置，完成一个精致的玉盘绘制。
