模块六 位图处理与透镜的使用

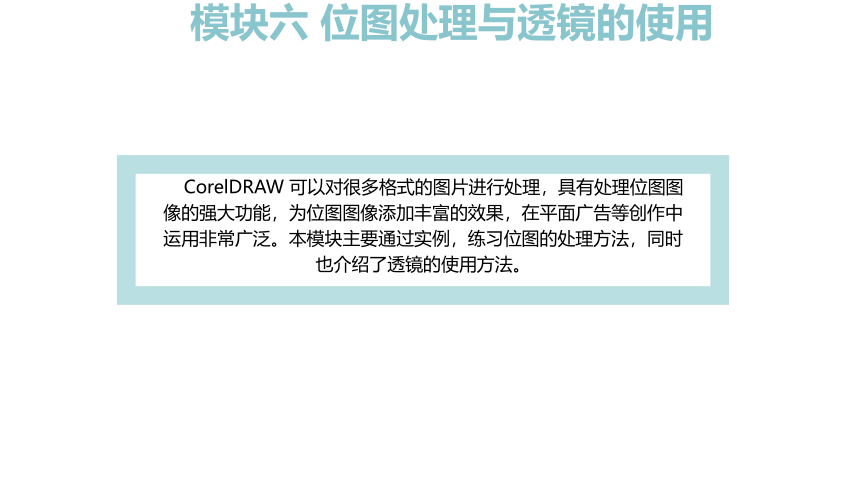

CorelDRAW 可以对很多格式的图片进行处理，具有处理位图图像的强大功能，为位图图像添加丰富的效果，在平面广告等创作中运用非常广泛。本模块主要通过实例，练习位图的处理方法，同时也介绍了透镜的使用方法。

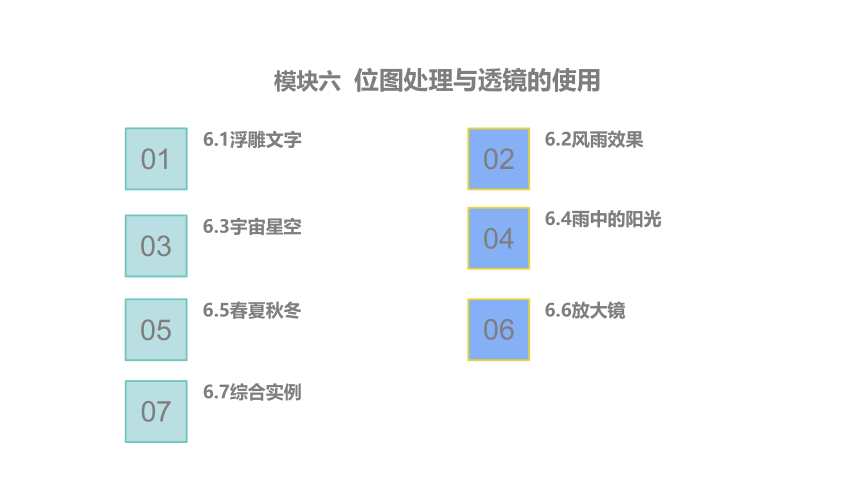

模块六 位图处理与透镜的使用
6.2风雨效果
01
6.1浮雕文字
02
03
6.3宇宙星空
6.4雨中的阳光
04
05
6.5春夏秋冬
6.6放大镜
06
07
6.7综合实例
6.4雨中的阳光

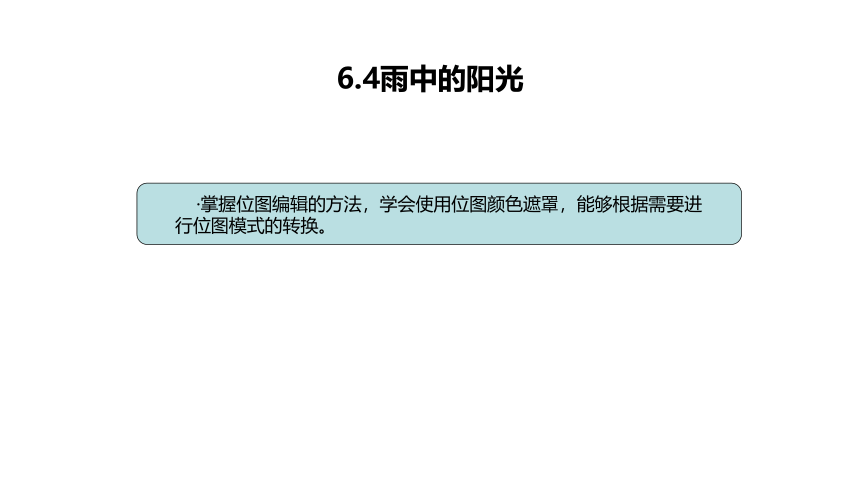

·掌握位图编辑的方法，学会使用位图颜色遮罩，能够根据需要进行位图模式的转换。
6.4雨中的阳光

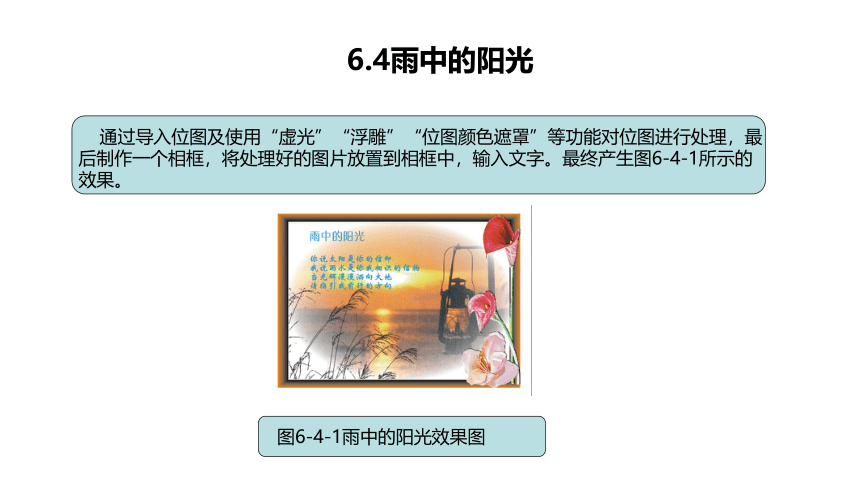

通过导入位图及使用“虚光”“浮雕”“位图颜色遮罩”等功能对位图进行处理，最后制作一个相框，将处理好的图片放置到相框中，输入文字。最终产生图6-4-1所示的效果。
图6-4-1雨中的阳光效果图
6.4雨中的阳光
1）使用“选择工具”
（1）选择工具箱中的“选择工具”，选中位图，拖曳控制点，即可调整图像的大小，如图6-4-2所示。
（2）双击位图，在旋转状态下可以旋转或倾斜位图，如图6-4-3所示。
图6-4-2调整位图大小
1.位图的编辑
图6-4-3倾斜位图
6.4雨中的阳光
2）使用形状工具
（1）选择“形状工具”，单击位图，图像顶点处显示4个控制节点。拖曳某个节点，如图6-4-4所示，即可调整位图形状，效果如图6-4-5所示。
图6-4-4拖曳节点
1.位图的编辑
图6-4-5调整位图形状
6.4雨中的阳光
2）使用形状工具
（2）用“形状工具”选中节点，单击属性栏中的“转换为曲线”按钮，拖曳节点两端的控制线，如图6-4-6所示，调整位图形状，效果如图6-4-7所示。
图6-4-6转换为曲线
1.位图的编辑
图6-4-7拖曳控制线
6.4雨中的阳光
2.位图颜色的遮罩
图6-4-8“位图颜色遮罩”窗口
（1）执行“位图”→“位图颜色遮罩”菜单命令，打开“位图颜色遮罩”窗口，如图6-4-8所示，其中有多个颜色条目供选择，即可以同时隐藏/显示多种颜色。
（2）选中“隐藏颜色”单选按钮，选中的颜色被遮罩不再显示；选中“显示颜色”单选按钮，选中的颜色正常显示，其他颜色被遮罩；设置容限可以选择相近颜色的范围。
6.4雨中的阳光
2.位图颜色的遮罩
图6-4-9隐藏/显示颜色效果
（3）显示位图中的某几种颜色：选中“显示颜色”单选按钮，再按上述步骤进行操作即可。隐藏/显示颜色效果如图6-4-9所示。
6.4雨中的阳光
导入一幅图片，如图6-4-10所示。
3.位图模式转换
图6-4-10导入原图
6.4雨中的阳光
选中位图，执行“位图”→“模式”→“黑白”菜单命令，在打开的对话框中进行设置，得到的效果如图6-4-11所示。
3.位图模式转换
图6-4-11位图转换为线条图
1）黑白模式
6.4雨中的阳光
选中位图，执行“位图”→“模式”→“灰度”命令，效果如图6-4-12所示。
3.位图模式转换
图6-4-12灰度模式
2）灰度模式
6.4雨中的阳光
选中位图，执行“位图”→“模式”→“双色”菜单命令，对话框设置及效果如图6-4-13所示。
3.位图模式转换
图6-4-13双色模式
3）双色模式
6.4雨中的阳光
选中位图，执行“位图”→“模式”→“调色板色”菜单命令，对话框设置及效果如图6-4-14所示。
3.位图模式转换
图6-4-14调色板模式
4）调色板模式
6.4雨中的阳光
（1）新建一个图形文件，宽度为200 mm，高度为140 mm。
（2）导入“雨中的阳光背景.jpg”作为背景，如图6-4-15所示。
实例练习
图6-4-15导入背景
6.4雨中的阳光
（3）选中背景，执行“位图”→“创造性”→“天气”菜单命令，打开“天气”对话框，对话框设置和图片效果如图6-4-16所示。
实例练习
图6-4-16天气效果
6.4雨中的阳光
（4）选中背景，执行“位图”→“创造性”→“虚光”菜单命令，打开“虚光”对话框，对话框设置和图片效果如图6-4-17所示。
实例练习
图6-4-17虚光效果
6.4雨中的阳光
（5）单击工具栏中的“导入”按钮，在打开的对话框中导入“芦苇.jpg”，如图6-4-18所示。
（6）选中图片，执行“位图”→“位图颜色遮罩”菜单命令，去除背景色，效果如图6-4-19所示。
实例练习
图6-4-18导入“芦苇”图片
图6-4-19去除背景色
6.4雨中的阳光
（7）选中图片，执行“位图”→“模式”→“灰度（8位）”菜单命令，将图片转换为灰度图，如图6-4-20所示。
实例练习
图6-4-20转换为灰度图
6.4雨中的阳光
（8）选择工具箱中的“矩形工具”，为图片画一个边框，设置轮廓色为黑色。选中黑色边框，按Shift键的同时向外拖动鼠标，到合适位置后按鼠标右键，并将外边框设为橘红色，如图6-4-21所示。
（9）选择工具箱中的“调和工具” ，从内边框拖动鼠标到外边框，产生具有立体感的边框。效果如图6-4-22所示。
实例练习
图6-4-21绘制边框
图6-4-22边框效果
图6-4-21绘制边框
6.4雨中的阳光
（10）导入“花1.tif”和“花2.tif”,如图6-4-23、图6-4-24所示。
实例练习
图6-4-21绘制边框
图6-4-24导入花2
图6-4-23导入花1
6.4雨中的阳光
（11）分别选中花1和花2，执行“位图”→“转换为位图”菜单命令,如图6-4-25所示。
实例练习
图6-4-25转换为位图
6.4雨中的阳光
（12）分别选中花1和花2，执行“位图”→“位图颜色遮罩”菜单命令，隐藏图片中的白色背景。
（13）再次将花1和花2转换为位图，并调整到合适位置。
（14）选定花1，执行“位图”→“三维效果”→“浮雕”菜单命令，设置及效果如图6-4-26所示。
实例练习
图6-4-26设置花1浮雕效果
6.4雨中的阳光
（15）选定花2，执行“位图”→“三维效果”→“浮雕”菜单命令，设置及效果如图6-4-27所示。
（16）将花1、花2移到合适位置并输入文字，最终的效果见图6-4-1。
实例练习
图6-4-27设置花2浮雕效果
