模块六 位图处理与透镜的使用
CorelDRAW 可以对很多格式的图片进行处理，具有处理位图图像的强大功能，为位图图像添加丰富的效果，在平面广告等创作中运用非常广泛。本模块主要通过实例，练习位图的处理方法，同时也介绍了透镜的使用方法。

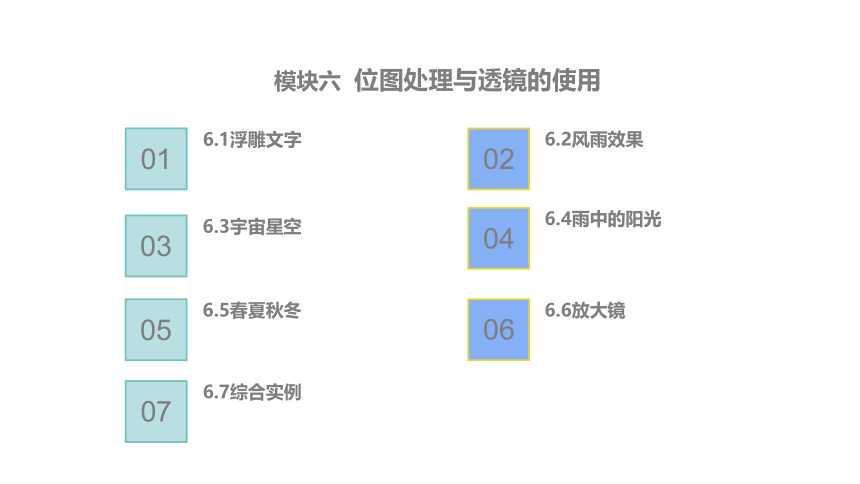

模块六 位图处理与透镜的使用
6.2风雨效果
01
6.1浮雕文字
02
03
6.3宇宙星空
6.4雨中的阳光
04
05
6.5春夏秋冬
6.6放大镜
06
07
6.7综合实例
6.3宇宙星空
·掌握位图三维效果的制作方法。
6.3宇宙星空
实例“宇宙星空”主体由3个星体，即红色的火星、蓝色的地球和黄色的月球组成。为了增加空间感，特地为地球装饰了一个环形光带，为黑色的背景加上星星做点缀，图6-3-1给出了宇宙星空的效果。
图6-3-1宇宙星空
6.3宇宙星空
使用位图的三维效果可以让位图产生旋转、柱面、浮雕、卷页、透视、球面及挤远/挤近等效果，CorelDRAW X6中的三维效果比较丰富，使用方法也比较简单，下面列举几种比较常用的例子，以图6-3-2所示原图为例。
图6-3-2原图
6.3宇宙星空
选定位图，执行“位图”→“三维效果”→“三维旋转”菜单命令，在弹出的对话框中设置参数，单击“预览”按钮，如图6-3-3所示。
图6-3-3三维旋转效果
1.三维旋转效果
6.3宇宙星空
选定位图，执行“位图”→“三维效果”→“柱面”菜单命令，在弹出的对话框中设置参数，单击“预览”按钮，如图6-3-4所示。
图6-3-4柱面效果
2.柱面
6.3宇宙星空
选定位图，执行“位图”→“三维效果”→“浮雕”菜单命令，在弹出的对话框中设置参数，单击“预览”按钮，如图6-3-5所示。
图6-3-5浮雕效果
3.浮雕
6.3宇宙星空

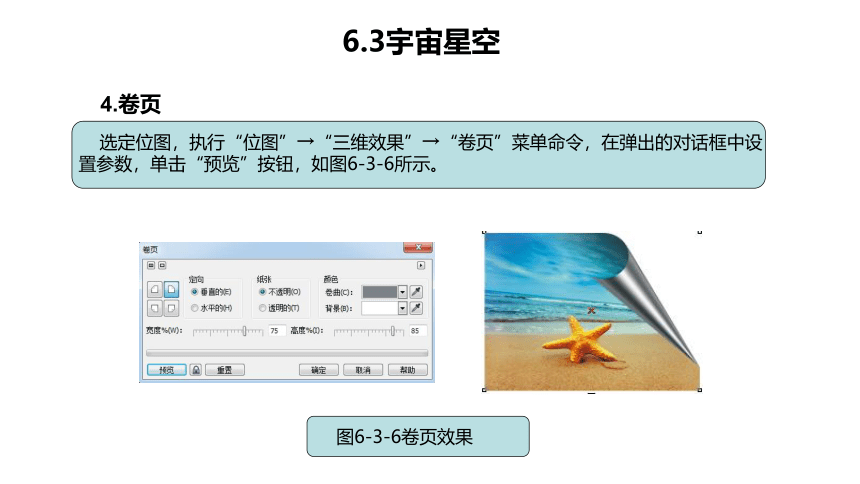

选定位图，执行“位图”→“三维效果”→“卷页”菜单命令，在弹出的对话框中设置参数，单击“预览”按钮，如图6-3-6所示。
图6-3-6卷页效果
4.卷页
6.3宇宙星空
选定位图，执行“位图”→“三维效果”→“透视”菜单命令，在弹出的对话框中设置参数，并拖动左边边框的虚线调整形状。单击“预览”按钮，如图6-3-7所示。
图6-3-7透视效果
5.透视
6.3宇宙星空
选定位图，执行“位图”→“三维效果”→“挤远/挤近”菜单命令，在弹出的对话框中设置参数，单击“预览”按钮，如图6-3-8所示。
图6-3-8挤远/挤近效果
6.挤远/挤近
6.3宇宙星空
选定位图，执行“位图”→“三维效果”→“球面”菜单命令，在弹出的对话框中设置参数，单击“预览”按钮，如图6-3-9所示。
图6-3-9球面效果
7.球面
6.3宇宙星空
（1）新建文件，将背景颜色设为100%黑色，在调色板上右击并选择白色，使以后绘制的图形默认轮廓色为白色。
（2）使用“椭圆形工具”，按住Ctrl键的同时拖动鼠标在绘图区绘制一个正圆。选中这个正圆，按小键盘上的“＋”键复制一份。完成后的效果如图6-3-10所示。
图6-3-10绘制正圆
实例练习
6.3宇宙星空
（3）在工具箱中按住“填充工具”不放，在展开的工具条中选择“底纹填充”工具，弹出“底纹填充”对话框。各参数设置如图6-3-11所示，完成后单击“确定”按钮。
图6-3-11“底纹填充”对话框
实例练习
6.3宇宙星空
（4）选中填充过的圆，取消轮廓色。执行“位图”→“转换为位图”菜单命令，弹出“转换为位图”对话框，参数设置如图6-3-12所示，完成后单击“确定”按钮。
（5）选中位图，执行“位图”→“三维效果”→“球面”菜单命令，在弹出的对话框中按图6-3-13所示进行设置。
图6-3-12“转换为位图”对话框
实例练习
图6-3-13“球面”对话框
6.3宇宙星空
（6）选中位图，选择工具箱中的“阴影工具”，在属性栏中的“预设列表”下拉列表框中选择“大型辉光”效果，将阴影颜色设置为蓝色，阴影的不透明度为100，羽化值为30，羽化方向选择“向外”，羽化边缘选择“反白方形”，完成后的效果如图6-3-14所示。
（7）执行“窗口”→“泊坞窗”→“对象管理器”菜单命令，打开“对象管理器”窗口，如图6-3-15所示，将“椭圆形”项向上拖动两项，即选取未被填充的圆，并置于上方。
图6-3-14设置阴影
实例练习
图6-3-15“对象管理器”窗口
6.3宇宙星空
（8）给选定的圆填充蓝色，取消轮廓色，效果如图6-3-16所示。选中工具箱中的“透明度工具”，设置“辐射”透明效果，如图6-3-17所示。
图6-3-16填充圆
实例练习
图6-3-17设置透明度
6.3宇宙星空
（9）选择“椭圆形工具”，按住Ctrl键的同时拖动鼠标在绘图区空白处画一个圆，在属性栏中将形状设为弧形，调节“起始和结束角度”参数，分别设为160和20。
（10）选中弧形，按Shift键将弧形向内缩小至合适尺寸时右击并复制它。调节两弧形的位置，使它们看起来呈平行状。将两个圆弧同时选中，按Ctrl+L键将它们结合。效果如图6-3-18所示。
图6-3-18制作两个圆环
实例练习
6.3宇宙星空
（11）选择“形状工具” ，框选两条曲线对应开口处的结点，单击属性栏中的“延长曲线使之闭合”按钮，将两曲线一侧闭合，用相同方法将另一侧开口闭合。最终效果如图6-3-19所示。
（12）选择“形状工具” ，调节圆环图形，效果如图6-3-20所示。
图6-3-19封闭两个圆环
实例练习
图6-3-20调节形状
6.3宇宙星空
（13）为新的图形填充蓝色，并取消轮廓色填充。在工具栏中选择“立体化工具”，在属性栏的“预设列表”下拉列表框中选择“立体上”选项，将属性栏中的“深度”改为“1”，将“灭点座标”设为 。单击属性栏中的“立体化倾斜”按钮，在弹出的面板中选中“使用斜角修饰边”复选框，将斜角修饰边深度设为“0.8”，斜角修饰边角度设为45度，按Enter键确定，如图6-3-21所示，得到的效果如图6-3-22所示。
图6-3-21斜角修饰边设置
实例练习
图6-3-22立体化效果
6.3宇宙星空
（14）单击“立体化工具”属性栏中的“立体化旋转”按钮，然后在弹出的面板中单击按钮，在弹出的新面板中将X旋转值设为“-50”，其他值设为“0”。效果如图6-3-23所示。
（15）再次单击属性栏中的“立体化倾斜”按钮，在弹出的面板中选中“只显示斜角修饰边”复选框，得到的图形如图6-3-24所示。
图6-3-23设置立体化方向效果
实例练习
图6-3-24斜边修饰
6.3宇宙星空
（16）在属性栏中单击“立体化照明”按钮，在弹出的面板中将光源添加至两个，各光源位置如图6-3-25所示，取得的图形效果如图6-3-26所示。
图6-3-25添加光源
实例练习
图6-3-26添加光源效果
6.3宇宙星空
（17）将光带转换成24位RGB颜色位图，分辨率仍设为“300 dpi”，现在利用制作星体“光辉”的方法为这条光带添加一个阴影，并将阴影和“光带”分离，然后利用“透明工具”对光带施以“单色”的透明效果。在属性栏中将“开始透明度”设为“70”，效果如图6-3-27所示。
（18）将光带和星体组合在一起，并将光带进行一些细微的旋转和缩放，使之适合星体的大小，并从感观上让人误认为整条光带是绕着星体旋转了一周。最后的蓝色星体的效果如图6-3-28所示，其他星体的制作与此类似。
图6-3-27设置光带效果
实例练习
图6-3-28蓝色星体效果
6.3宇宙星空
（19）画一些椭圆并以射线的方式填充成球体，然后将它们的复制品无规则地到处散布形成背景。为了增加星空的层次感，将星空背景“高斯模糊”，最后在这片模糊的星空前面增加一条“星河”，使整个星空看起来很有层次感。
实例练习
