网络搭建基础
项目1
知识目标
技能目标

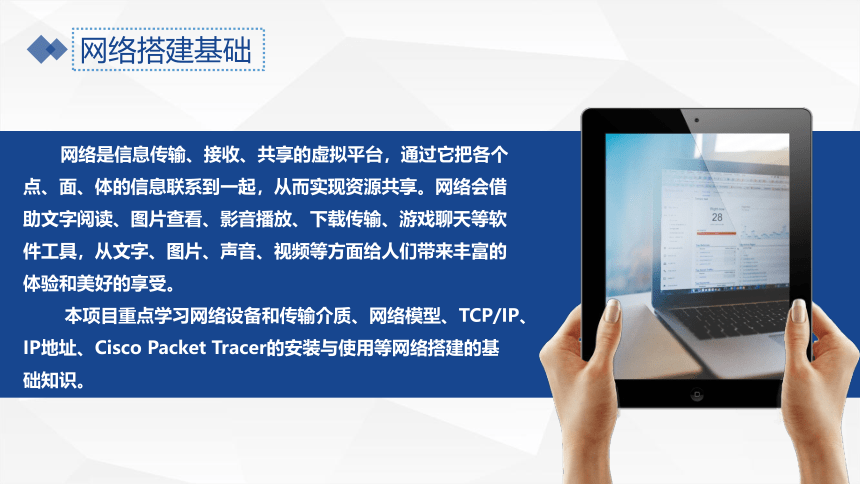

网络是信息传输、接收、共享的虚拟平台，通过它把各个点、面、体的信息联系到一起，从而实现资源共享。网络会借助文字阅读、图片查看、影音播放、下载传输、游戏聊天等软件工具，从文字、图片、声音、视频等方面给人们带来丰富的体验和美好的享受。
本项目重点学习网络设备和传输介质、网络模型、TCP/IP、IP地址、Cisco Packet Tracer的安装与使用等网络搭建的基础知识。
网络搭建基础
熟悉网络的基础知识
任务1.1
1.1.1 认识常见的网络设备及网络传质
小张是鹏博公司的网络设备调试员，需要了解常见的网络设备与网络传输介质，并熟悉相关设备和介质的特点。
本节内容使用到的主要设备有集线器、交换机、路由器，涉及的网络传输介质主要有双绞线、同轴电缆、光纤等。
情景描述
（1）认识常见的网络设备
①集线器

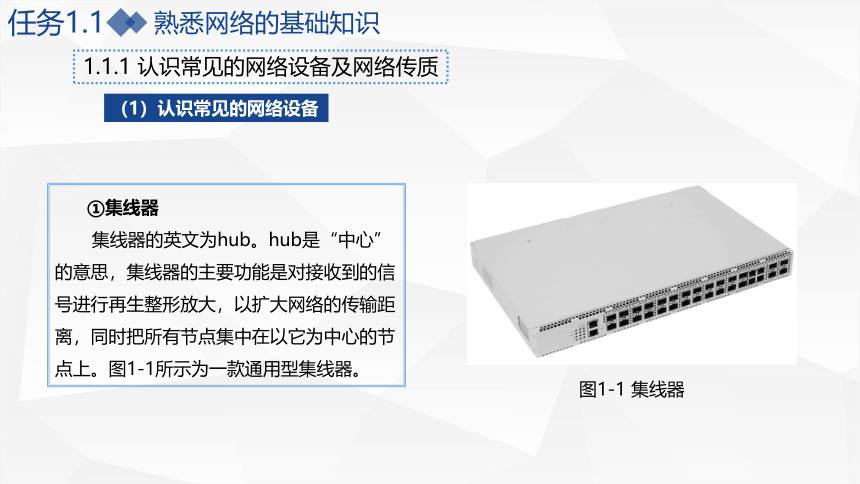

集线器的英文为hub。hub是“中心”的意思，集线器的主要功能是对接收到的信号进行再生整形放大，以扩大网络的传输距离，同时把所有节点集中在以它为中心的节点上。图1-1所示为一款通用型集线器。
图1-1 集线器
熟悉网络的基础知识
任务1.1
1.1.1 认识常见的网络设备及网络传质
②交换机
交换机(switch)也称交换式集线器，是能完成封装转发数据包功能的网络设备。它通过对信息进行重新生成，并经过内部处理后转发至指定端口，具备自动寻址能力和交换作用。图1-2所示为一款交换机。
图1-1 交换机
熟悉网络的基础知识
任务1.1
1.1.1 认识常见的网络设备及网络传质
（1）认识常见的网络设备
③路由器
路由器是一种连接多个网络或网段的网络设备，它能将不同网络或网段之间的数据信息进行“翻译”，以使它们能够相互“读懂”对方的数据，从而构成一个更大的网络。图1-3所示为一款思科企业路由器。
图1-3 路由器
熟悉网络的基础知识
任务1.1
1.1.1 认识常见的网络设备及网络传质
（1）认识常见的网络设备
熟悉网络的基础知识
任务1.1
1.1.1 认识常见的网络设备及网络传质
（1）认识常见的网络设备
认识常见的网络设备有哪些呢？
①双绞线
双绞线的英文名字是twist-pair，是综合布线工程中最常用的一种传输介质。它分为两种类型：非屏蔽双绞线（见图1-4）和屏蔽双绞线（见图1-5）。双绞线采用一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰。
图1-4 非屏蔽双绞线
图1-5 屏蔽双绞线
熟悉网络的基础知识
任务1.1
1.1.1 认识常见的网络设备及网络传质
（2）认识常见的网络传输介质
知识点拨
双绞线常见的有三类线、五类线和超五类线，以及最新的六类线，前者线径细而后者线径粗，型号如下：
（1）一类线：主要用于传输语音（一类标准主要用于20世纪80年代之前的电话线缆），不同于数据传输。
（2）二类线：传输频率为1 MHz，用于语音传输和最高传输速率为4 Mb/s的数据传输，常见于使用4 Mb/s规范令牌传递协议的旧的令牌网。
（3）三类线：目前在ANSI和EIA/TIA 568标准中指定的电缆，该电缆的传输频率为16 MHz，用于语音传输及最高传输速率为10 Mb/s的数据传输。
（4）四类线：该类电缆的传输频率为20 MHz，用于语音传输和最高传输速率为16 Mb/s的数据传输，主要用于基于令牌的局域网和 10BASE-T/100BASE-T网络。
知识点拨
（5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输频率为100 MHz，用于语音传输和最高传输速率为10 Mb/s的数据传输，主要用于100BASE-T和10BASE-T网络。五类线是最常用的以太网电缆。
（6）超五类线：超五类电缆衰减小，串扰少，并且具有更小的时延误差。超五类线主要用于千兆位以太网（1 000 Mb/s）。
（7）六类线：该类电缆的传输频率为1～250 MHz，它提供2倍于超五类线的带宽。六类线的传输性能远远高于超五类线，最适用于传输速率高于1 Gb/s的场合。
双绞线常见的有三类线、五类线和超五类线，以及最新的六类线，前者线径细而后者线径粗，型号如下：
在国际上有两种应用最广泛的双绞线标准，分别是ANSI/EIA/TIA 568B和ANSI/EIA/TIA 568A。这两个标准最主要的不同就是芯线序列的不同。
ANSI/EIA/TIA 568B的线序定义依次为橙白、橙、绿白、蓝、蓝白、绿、棕白和棕，其标号如表1-1所示。
ANSI/EIA/TIA 568A的线序定义依次为绿白、绿、橙白、蓝、蓝白、橙、棕白和棕，其标号如表1-2所示。
熟悉网络的基础知识
任务1.1
1.1.1 认识常见的网络设备及网络传质
（2）认识常见的网络传输介质
表1-2 EIA/TIA 568A的线序说明
表1-1 ANSI/EIA/TIA 568B的线序说明
熟悉网络的基础知识
任务1.1
1.1.1 认识常见的网络设备及网络传质
（2）认识常见的网络传输介质
568B和568A线序示意图如图1-6所示。
根据568B和568A标准，RJ?45连接头（俗称水晶头）各触点在网络连接中，对传输信号来说它们所起的作用分别是：1、2用于发送，3、6用于接收，4、5和7、8是双向线。对与其相连接的双绞线来说，为降低相互干扰，标准要求1、2，3、6，4、5和7、8必须是相互绞缠的对线。
图1-6 568B和568A线序示意图
熟悉网络的基础知识
任务1.1
1.1.1 认识常见的网络设备及网络传质
（2）认识常见的网络传输介质
②同轴电缆（coaxial cable）
同轴电缆也是局域网中最常见的传输介质之一，如图1-7所示。它用来传输信息的一对导体是按照一层圆筒式的外导体套在内导体（一根细芯）外面，两个导体间用绝缘材料互相隔离的结构制选的，外层导体和中心轴芯线的圆心在同一个轴心上，所以称为同轴电缆。同轴电缆之所以设计成这样，也是为了防止外部电磁波干扰正常信号的传输。
图1-7 同轴电缆
熟悉网络的基础知识
任务1.1
1.1.1 认识常见的网络设备及网络传质
（2）认识常见的网络传输介质
③光纤。
光纤以光脉冲的形式来传输信号，以玻璃或有机玻璃等为网络传输介质。它由纤维芯、包层和保护套组成，如图1-8所示。
光纤可分为单模(single mode)光纤和多模(multiple mode)光纤。
图1-8 光纤
熟悉网络的基础知识
任务1.1
1.1.1 认识常见的网络设备及网络传质
（2）认识常见的网络传输介质
网络传输介质除了有线介质外还包括无线传输介质，主要涉及以下几种：
微波
卫星
红外线和激光
01
02
03
知识储备
中国在5G独立组网上是标准的立项者、牵头者，也是主要的推动者、引领者，在网络中实现了独立组网的服务化架构。党的二十大报告也明确提出要完善科技创新体系，加快实施创新驱动发展战略。
知识储备
无线传输介质有哪几种呢？
本小节主要认识了常见的网络设备与网络传输介质，网络传输介质是网络中发送方与接收方之间的载体。熟知常见的网络设备与网络传输介质，是网络设备安装与调试的第一步。
学习小结
熟悉网络的基础知识
任务1.1
1.1.1 认识常见的网络设备及网络传质
1.1.2 了解OSI网络参考模型
OSI网络参考模型是由国际标准化组织（ISO）提出的一个网络系统互连模型。它是网络技术的基础，也是分析、评判各种网络技术的依据。了解OSI网络参考模型的组成与特点，是网络设备管理员的必备知识。
鹏博公司内部的局域网在搭建过程中采用的也是OSI模型，需要网络设备调试员掌握OSI网络参考模型的基础知识。
情景描述
熟悉网络的基础知识
任务1.1
OSI的七层结构如图1-9所示。
图1-9 OSI的七层结构
1.1.2 了解OSI网络参考模型
熟悉网络的基础知识
任务1.1
（1）认识OSI参考模型的结构
OSI模型把网络通信的工作分为7层。每一层负责一项具体的工作，然后把数据传送到下一层。由低到高分别为：物理层、链路层、网络层、传输层、会话层、表示层和应用层。
1.1.2 了解OSI网络参考模型
熟悉网络的基础知识
任务1.1
（2）了解每一层的特点与作用
1.1.2 了解OSI网络参考模型
熟悉网络的基础知识
任务1.1
（2）了解每一层的特点与作用
知识点拨
OSI是一个定义良好的协议规范集，它定义了开放系统的层次结构、层次之间的相互关系及各层所包括的可能的任务，主要用来协调和组织各层所提供的服务。
OSI参考模型并没有提供一个可以实现的方法，而是描述了一些概念，用来协调进程间通信标准的制定，即OSI参考个标准，而是一个在制定标准时所使用的概念性框架。
本小节讲解了OSI参考模型的结构与各层的特点。OSI模型制定过程中采用的方法是将整个庞大而复杂的问题划分为若干个容易处理的小问题，这就是分层的体系结构办法，这种方法也可以迁移运用到学习中去。
学习小结
1.1.2 了解OSI网络参考模型
熟悉网络的基础知识
任务1.1
