网络搭建基础
项目1
知识目标
技能目标
网络是信息传输、接收、共享的虚拟平台，通过它把各个点、面、体的信息联系到一起，从而实现资源共享。网络会借助文字阅读、图片查看、影音播放、下载传输、游戏聊天等软件工具，从文字、图片、声音、视频等方面给人们带来丰富的体验和美好的享受。
本项目重点学习网络设备和传输介质、网络模型、TCP/IP、IP地址、Cisco Packet Tracer的安装与使用等网络搭建的基础知识。
网络搭建基础
访问网络设备
任务1.3
1.3.1 通过Console访问网络设备
鹏博公司为了扩展公司的网络所购买的设备已经到货，网络设备出厂时一般不做任何配置，有些则会做一些初始配置，目的是方便远程管理。新设备或没有做过远程登录配置的设备都需要用Console接口进行接入。网络管理员要对这些设备进行测试验收，但是，管理员决定在测试之前，先用Cisco Packet Tracer进行初始配置练习，以免损坏新设备。
本节内容使用Cisco 2911路由器1台，PC 1台，Console线1根。
情景描述
访问网络设备
任务1.3
1.3.1 通过Console访问网络设备

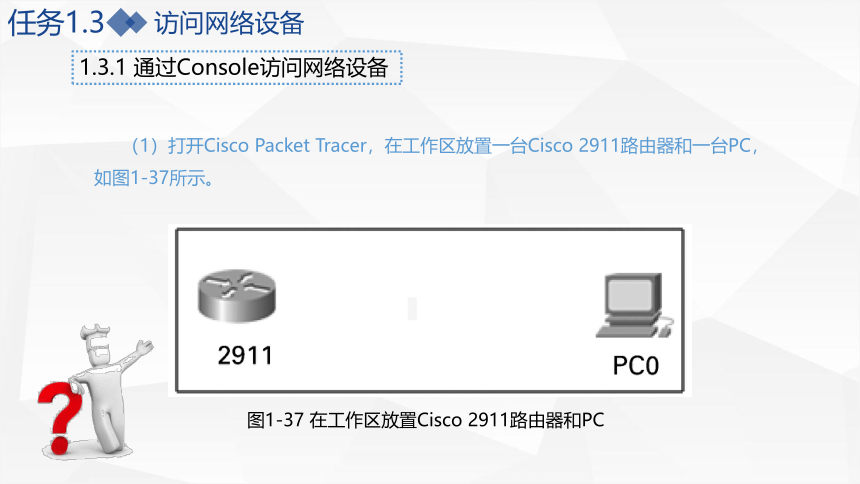

（1）打开Cisco Packet Tracer，在工作区放置一台Cisco 2911路由器和一台PC，如图1-37所示。
图1-37 在工作区放置Cisco 2911路由器和PC
访问网络设备
任务1.3
1.3.1 通过Console访问网络设备

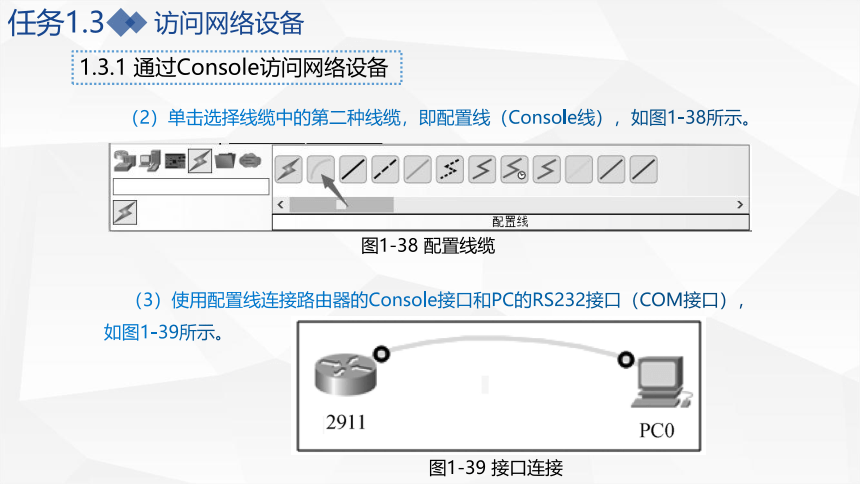

（2）单击选择线缆中的第二种线缆，即配置线（Console线），如图1-38所示。
图1-38 配置线缆
（3）使用配置线连接路由器的Console接口和PC的RS232接口（COM接口），如图1-39所示。
图1-39 接口连接
访问网络设备
任务1.3
1.3.1 通过Console访问网络设备

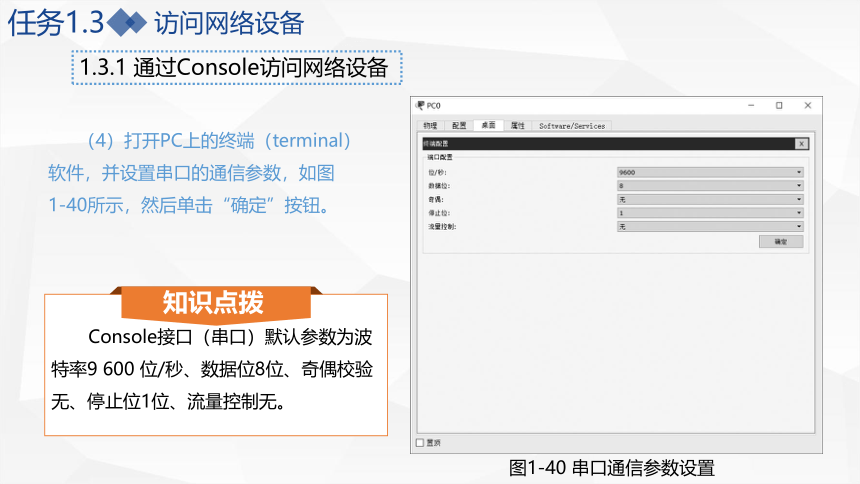

（4）打开PC上的终端（terminal）软件，并设置串口的通信参数，如图1-40所示，然后单击“确定”按钮。
图1-40 串口通信参数设置
Console接口（串口）默认参数为波特率9 600 位/秒、数据位8位、奇偶校验无、停止位1位、流量控制无。
知识点拨
访问网络设备
任务1.3
1.3.1 通过Console访问网络设备

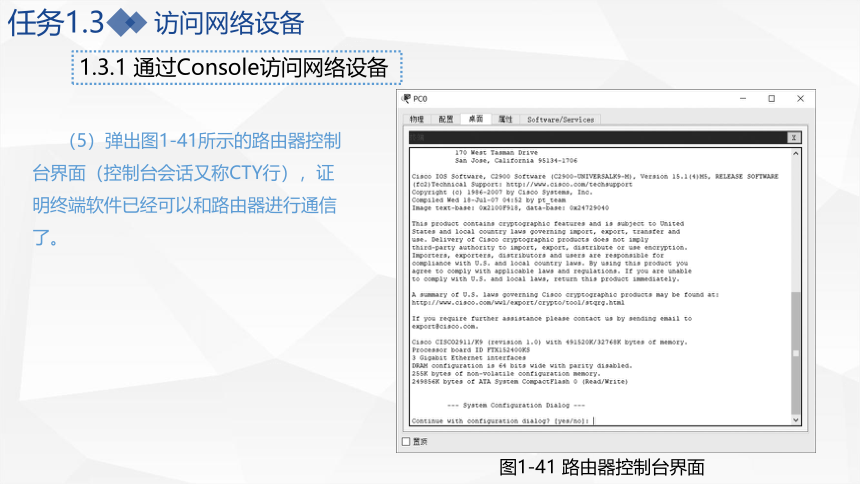

（5）弹出图1-41所示的路由器控制台界面（控制台会话又称CTY行），证明终端软件已经可以和路由器进行通信了。
图1-41 路由器控制台界面

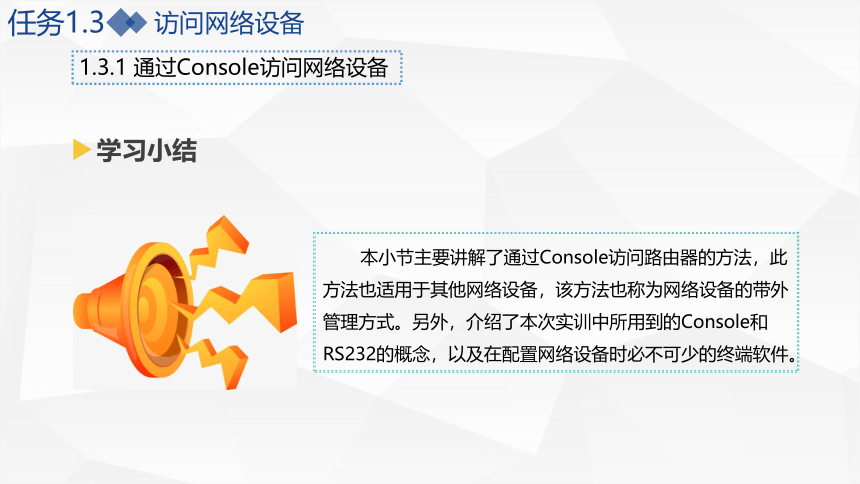

本小节主要讲解了通过Console访问路由器的方法，此方法也适用于其他网络设备，该方法也称为网络设备的带外管理方式。另外，介绍了本次实训中所用到的Console和RS232的概念，以及在配置网络设备时必不可少的终端软件。
学习小结
访问网络设备
任务1.3
1.3.1 通过Console访问网络设备
访问网络设备
任务1.3
1.3.2 通过Telnet远程访问网络设备
鹏博公司新购置了一台Cisco 2911路由器，并将该设备安装在中心机房的机柜里，而此处离网络管理员的工作地点较远。因此，为了方便管理，网络管理员决定为该设备配置远程管理功能。

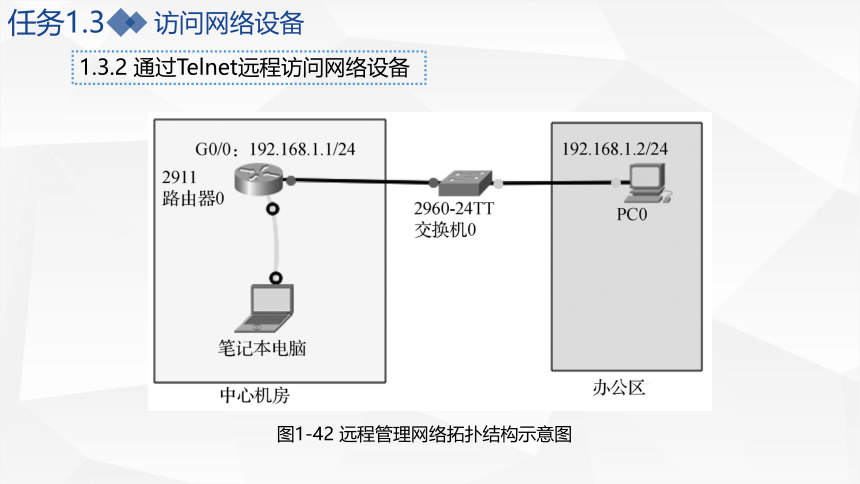

本节内容使用Cisco 2911路由器1台，Cisco 3650交换机1台，PC 1台，笔记本电脑1台，直通双绞线6根，Console线1根。远程管理网络拓扑结构示意图如图1-42所示。
情景描述
访问网络设备
任务1.3
1.3.2 通过Telnet远程访问网络设备
图1-42 远程管理网络拓扑结构示意图
访问网络设备
任务1.3
1.3.2 通过Telnet远程访问网络设备
（1）网络管理员进入中心机房，使用笔记本电脑通过Console线缆连接路由器，并配置路由器以太网接口的IP地址。
Router>enable
Router#config terminal
Router(config)#hostname R1 ！更改路由器名称
R1(config)#interface gigabitEthernet 0/0 ！进入路由器的gigabitEthernet 0/0接口
R1(config-if)#ip address 192.168.1.1 255.255.255.0！配置接口的IP地址及子网掩码
R1(config-if)#no shutdown ！开启接口
访问网络设备
任务1.3
1.3.2 通过Telnet远程访问网络设备
（2）配置路由器的Telnet远程登录。
（3）配置进入路由器特权模式的密码。
R1(config)#line vty 0 4 ！进入vty进程模式
R1(config-line)#password 123 ！配置vty登录密码
R1(config-line)#login ！开启登录检查
R1(config)#enable password 321
访问网络设备
任务1.3
1.3.2 通过Telnet远程访问网络设备
（4）配置PC的IP地址，如图1-43所示。
图1-43 PC的IP地址配置信息
访问网络设备
任务1.3
1.3.2 通过Telnet远程访问网络设备
（5）打开PC上的“命令提示符”，使用ping命令测试PC与路由器的连通性，返回结果如图1-44所示。
图1-44 ping命令测试PC与路由器的连通性结果
访问网络设备
任务1.3
1.3.2 通过Telnet远程访问网络设备
（6）经测试，PC与路由器已经连通，在“命令提示符”中使用telnet命令远程登录到路由器上，以下是telnet的执行过程。
访问网络设备
任务1.3
1.3.2 通过Telnet远程访问网络设备
如图1-45所示，PC已经通过telnet远程登录到路由器。
图1-45远程登录测试结果
因为Telnet是一种远程登录，所以必须为其设置登录密码及路由器的特权密码。而且在进行登录时，出于安全考虑输入的密码是不可见的。
知识点拨
知识储备
1.Telnet：Telnet协议是TCP/IP协议族中的一员，使用TCP的23号接口，是网络中远程登录服务的标准协议和主要方式。它能够使用户在本地计算机上通过TCP连接并登录到远程设备，就像在控制本地主机一样。这种登录方式称为客户端/服务器（C/S）模式。
2.VTY：VTY虚拟终端是一种网络设备的连接方式。服务器可以应对多个用户同时发起的连接，并能够为每一个连接请求建立一个进程，此时，每个用户被称为一个虚拟终端（VTY）。例如，在本节中使用了“line vty 0 4”这样一个命令，其中“0 4”表示从0到4共开启了5个进程，也就是最多允许5个用户同时远程登录到这个设备上。
本小节主要讲解了通过Telnet访问路由器的方法，该方法也称为网络设备的带外管理方式，并介绍了Telnet的概念和VTY虚拟终端及其进程的理论知识。
学习小结
访问网络设备
任务1.3
1.3.2 通过Telnet远程访问网络设备
访问网络设备
任务1.3
1.3.3 通过终端服务器访问网络设备
在管理配置网络设备时经常使用Console接口，但频繁插拔Console线很可能造成网络设备的Console接口损坏。为了避免此类事件的发生，鹏博公司决定为网络中心机房中的一台Cisco 2911路由器安装异步模块，并采购一根8爪线，将其他网络设备进行集中管理。
本节内容使用Cisco 2911路由器4台，Cisco 3560交换机2台，Cisco 2960交换机3台，PC 1台，Console线1根，八爪线1根，连接拓扑如图1-46所示。
情景描述
访问网络设备
任务1.3
1.3.3 通过终端服务器访问网络设备
图1-46通过终端服务器访问网络设备拓扑结构示意图
访问网络设备
任务1.3
1.3.3 通过终端服务器访问网络设备
（1）首先单击终端服务器路由，在“物理”选项卡中单击路由开关，关闭路由器。然后，单击左侧模块列表中的HWIC-8A模块，并按住鼠标左键将其拖动到路由器空闲的插槽中，最后打开路由器电源，如图1-47所示。
图1-47 终端路由设置
知识点拨
为网络设备安装或拆卸模块时，必须关闭网络设备的电源，否则，在真实的环境中可能烧毁模块或网络设备。
如果要拆卸模块，在网络设备关闭电源的情况下，单击模块并按住鼠标左键将其拖动到左侧的模块列表中即可。
访问网络设备
任务1.3
1.3.3 通过终端服务器访问网络设备
（2）使用Console线缆，将PC的RS232接口连接到终端服务器路由的Console接口。
（3）使用八爪线缆，将8台网络设备的Console接口连接到终端服务器路由的Async0/0/0~7接口，如图1-48所示。
图1-48 线缆选择
访问网络设备
任务1.3
1.3.3 通过终端服务器访问网络设备
接口连接见表1-4。
表1-4 接口连接1
访问网络设备
任务1.3
1.3.3 通过终端服务器访问网络设备
（4）线路连接完成后，便可以配置终端服务器，以便通过TTY方式访问8台网络设备。
①终端服务器路由的基本配置。
②配置环回接口。
访问网络设备
任务1.3
1.3.3 通过终端服务器访问网络设备
③查看当前路由器的TTY线路编号。
访问网络设备
任务1.3
1.3.3 通过终端服务器访问网络设备
④配置TTY线路。
访问网络设备
任务1.3
1.3.3 通过终端服务器访问网络设备
⑤使用TTY访问网络设备，并不是在本机上进行操作，所以也需要配置VTY线路。
TTY登录可以采用主机名和IP地址的形式，但IP地址太长不便于记忆，建议使用主机名的方式登录，在配置时需要将主机名映射到对应的线路编号上。注意，线路编号是线路的端口号加2000，命令格式为“ip host ［主机名］ ［线路编号］ ［环回接口IP地址］”。另外，为了方便管理，可以在八爪线上贴上设备名称的标签。
知识点拨
访问网络设备
任务1.3
1.3.3 通过终端服务器访问网络设备
⑥将网络设备与TTY线路进行映射。
访问网络设备
任务1.3
1.3.3 通过终端服务器访问网络设备
查看映射结果
TTY的主机名与线路的映射区分大小写，在进行登录时需要注意。
知识点拨
访问网络设备
任务1.3
1.3.3 通过终端服务器访问网络设备
（5）接入终端服务器。TTY登录有多种方式，具体格式如下：
①telnet 环回接口IP地址］［线路编号］。
访问网络设备
任务1.3
1.3.3 通过终端服务器访问网络设备
②telnet ［主机名］。
访问网络设备
任务1.3
1.3.3 通过终端服务器访问网络设备
③主机名。
本小节主要讲解了通过TTY终端接入的方式访问网络设备的方法，介绍了TTY的概念及其解决方案的优点。另外，本小节应用到了路由器的模块，引出了模块化路由器的概念，并做了简单的介绍。
学习小结
访问网络设备
任务1.3
1.3.3 通过终端服务器访问网络设备
访问网络设备
任务1.3
1.3.4 通过Web访问网络设备
鹏博公司规模在扩大，业务也在增多。有时员工在和客户洽谈业务时，经常要跑回自己的工位，使用计算机查看资料，而来公司的客户也有上网的需要。为了解决这个问题，公司决定安装无线网络，使员工能够通过笔记本电脑和手机等移动设备连接网络，实现移动办公的目的，也能够满足客户上网的需求。因此，公司采购了一批Cisco WRT300N无线路由器，需要网络管理员对该路由器进行安装和调试。
本节内容使用Cisco WRT300N无线路由器1台，笔记本电脑1台，直通双绞线1根，拓扑图如图1-49所示。
情景描述
访问网络设备
任务1.3
1.3.4 通过Web访问网络设备
图1-49 通过Web访问网络设备拓扑图
访问网络设备
任务1.3
1.3.4 通过Web访问网络设备
（1）根据拓扑图，使用一根直通双绞线将笔记本电脑的网卡接口与无线路由器的Ethernet1接口进行连接。
无线路由器具有两种接口，即WAN口和LAN口。一般WAN口只有一个，LAN口有4个，WAN口用于连接广域网，LAN口用于连接局域网。在配置无线路由器时，需要将计算机终端连接到LAN口上。
无线路由器都有DHCP服务，且默认是开启的。可以为连接到该路由器的设备分配IP地址。在图1?50中可以看到，笔记本电脑从无线路由器的DHCP服务中获取到了IP地址192.168.0.100和一个网关地址192.168.0.1，这个地址也是无线路由器的地址。
知识点拨
访问网络设备
任务1.3
1.3.4 通过Web访问网络设备
（2）单击“笔记本电脑”，在“桌面”选项卡中单击“IP配置”，将IP地址设置为通过DHCP服务自动获取，如图1-50所示。
图1-50 IP配置
访问网络设备
任务1.3
1.3.4 通过Web访问网络设备
（3）在笔记本电脑的“桌面”选项卡中单击“Web浏览器”，然后在浏览器的地址栏中输入http://192.168.0.1，再单击“跳转”按钮访问路由器的Web管理界面。在弹出的对话框中输入用户名和密码，并单击“确定”按钮，如图1-51所示。
图1-51 认证界面
访问网络设备
任务1.3
1.3.4 通过Web访问网络设备
（4）图1-52所示为Cisco WRT300N无线路由器的图形化管理界面。
图1-52 Cisco WRT300N无线路由器的图形化管理界面
本小节主要讲解了通过Web访问网络设备的方法，需要注意的是，有些网络设备仅支持CLI或仅支持GUI，这两种界面各有优缺点。另外，在知识储备中，对DHCP的概念做了简单的介绍。
学习小结
访问网络设备
任务1.3
1.3.4 通过Web访问网络设备
项目扩展
某网络实训室购置了一批网络设备和PC用于搭建一个网络，其中包括4台Cisco 2911路由器，1台Cisco 2960交换机，4台PC，拓扑结构如图1-53所示。
图1-53 项目扩展拓扑结构示意图
项目扩展
接口连接如表1-5所示。
表1-5 接口连接2
项目扩展
配置要求如下：
（1）配置终端服务器路由，使其通过TTY方式访问并管理拓扑中的其他网络设备。
（2）将IP地址192.168.1.0/24这个网段进行子网划分，并将划分后的IP地址分配给各PC和各路由器的g0/0接口使用。要求：PC0与终端服务器的g0/0接口在一个子网内，PC1与R1路由器的g0/0接口在一个子网内，PC2与R2路由器的g0/0接口在一个子网内，PC3与R3路由器的g0/0接口在一个子网内。
（3）测试各PC与对应路由器的g0/0接口的连通性。
