网络搭建基础
项目1

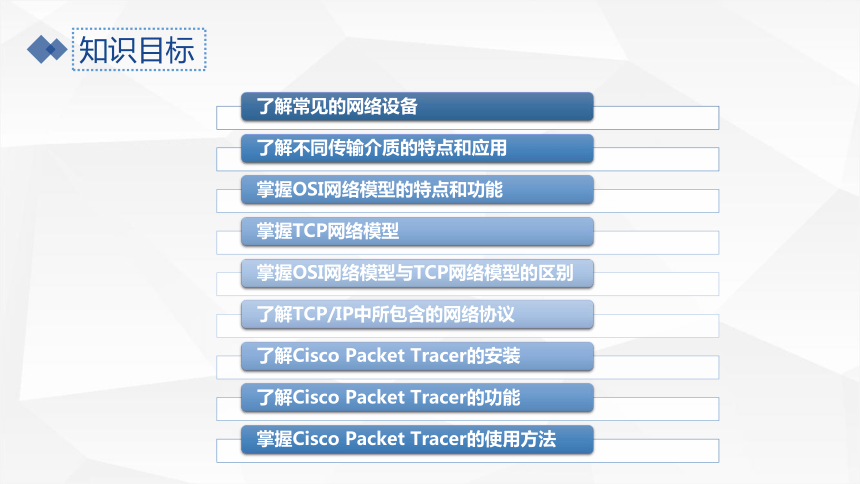

知识目标

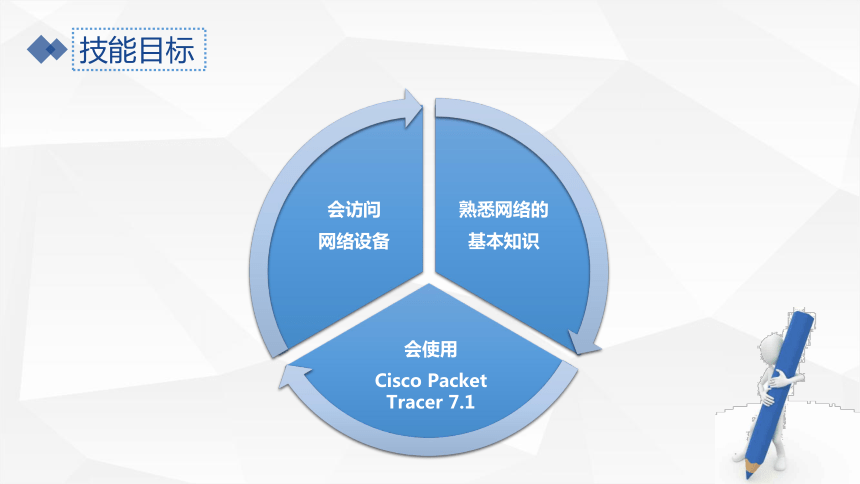

技能目标

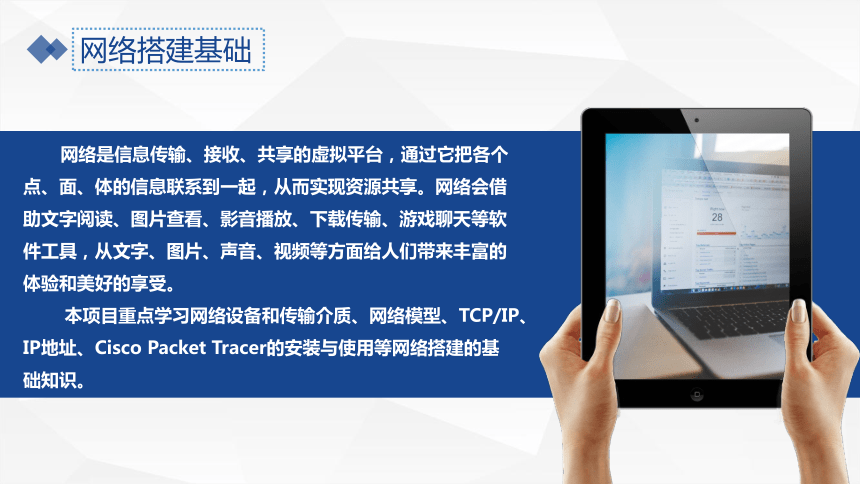

网络是信息传输、接收、共享的虚拟平台，通过它把各个点、面、体的信息联系到一起，从而实现资源共享。网络会借助文字阅读、图片查看、影音播放、下载传输、游戏聊天等软件工具，从文字、图片、声音、视频等方面给人们带来丰富的体验和美好的享受。
本项目重点学习网络设备和传输介质、网络模型、TCP/IP、IP地址、Cisco Packet Tracer的安装与使用等网络搭建的基础知识。
网络搭建基础
鹏博公司由于业务规模扩大，需要扩展公司的网络，为此购置了多台思科公司的网络设备，但该公司的网络管理人员对思科设备并不熟悉。如果直接对网络设备进行配置，可能会造成网络故障或设备的损坏。为了避免这个问题，管理员决定使用Cisco Packet Tracer模拟器来络设备的配置方法。
情景描述
1.2.1 安装Cisco Packet Tracer
使用Cisco Packet Tracer
任务1.2

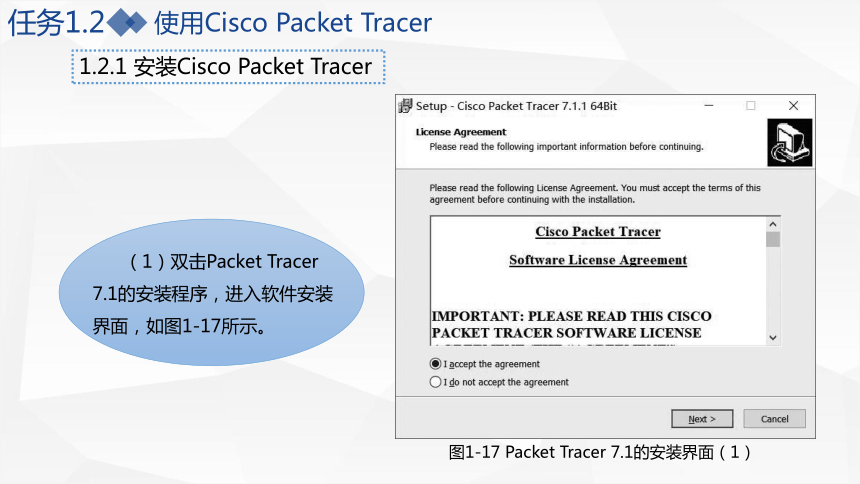

（1）双击Packet Tracer 7.1的安装程序，进入软件安装界面，如图1-17所示。
图1-17 Packet Tracer 7.1的安装界面（1）
1.2.1 安装Cisco Packet Tracer
使用Cisco Packet Tracer
任务1.2
（2）选中“I accept the agreement”单选按钮，再单击“Next”按钮，出现图1-18所示的界面。

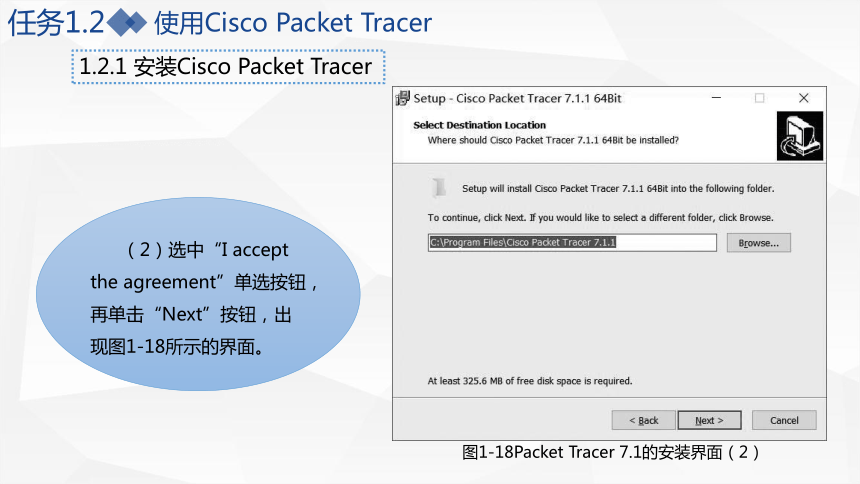

图1-18Packet Tracer 7.1的安装界面（2）
1.2.1 安装Cisco Packet Tracer
使用Cisco Packet Tracer
任务1.2
（3）可以选择Packet Tracer的安装路径，这里使用默认安装路径，直接单击“Next”按钮，出现图1-19所示的界面。

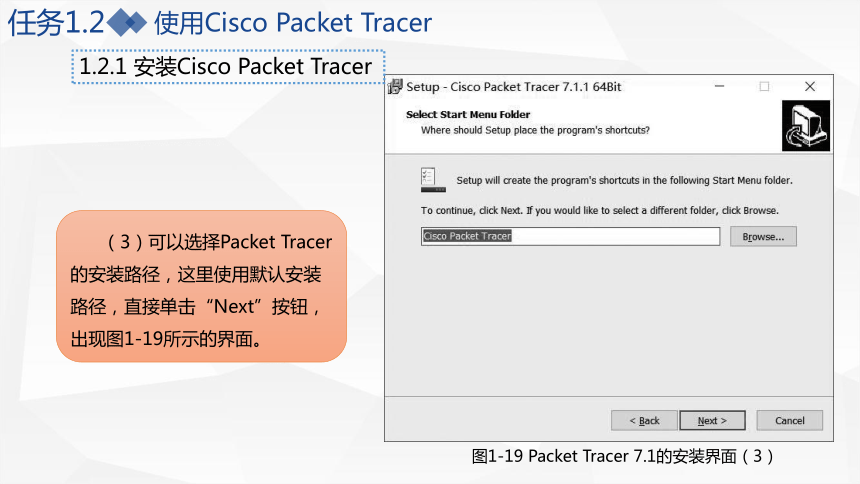

图1-19 Packet Tracer 7.1的安装界面（3）
1.2.1 安装Cisco Packet Tracer
使用Cisco Packet Tracer
任务1.2
（4）可以设置Cisco Packet Tracer在“开始”菜单中的文件夹的名称，这里继续使用默认设置，直接单击“Next”按钮，出现图1-20所示的界面。

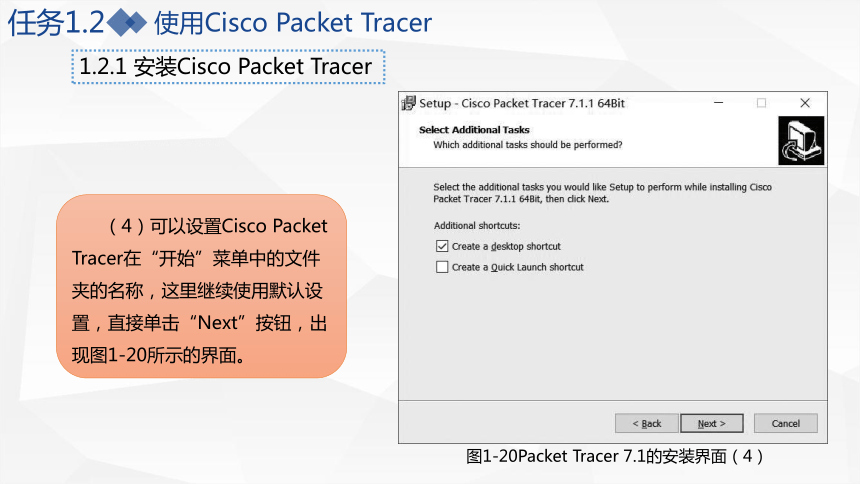

图1-20Packet Tracer 7.1的安装界面（4）
1.2.1 安装Cisco Packet Tracer
使用Cisco Packet Tracer
任务1.2
（5）根据需要选中“Create a desktop shortcut（在桌面建立快捷方式）”或“Create a Quick Launch shortcut（在快速启动栏建立快捷方式）”复选框，单击“Next”按钮，出现图1-21所示的界面。

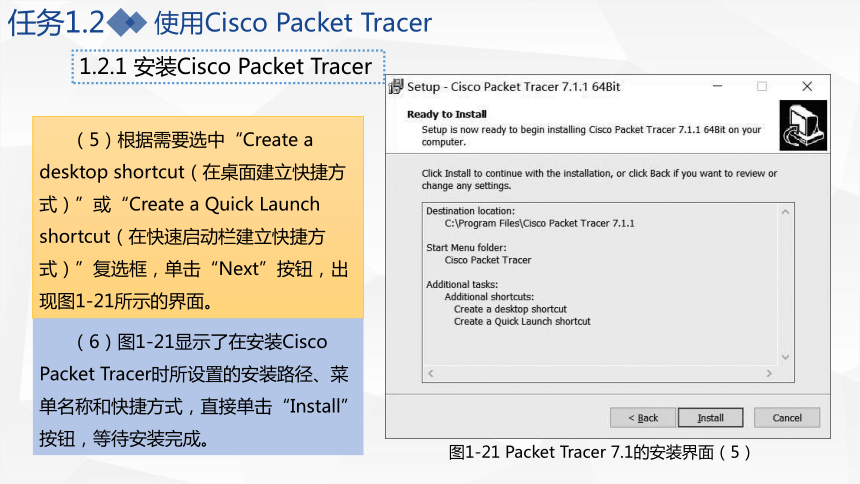

图1-21 Packet Tracer 7.1的安装界面（5）
1.2.1 安装Cisco Packet Tracer
使用Cisco Packet Tracer
任务1.2
（6）图1-21显示了在安装Cisco Packet Tracer时所设置的安装路径、菜单名称和快捷方式，直接单击“Install”按钮，等待安装完成。
图1-22 Packet Tracer 7.1的安装界面（6）
1.2.1 安装Cisco Packet Tracer
使用Cisco Packet Tracer
任务1.2

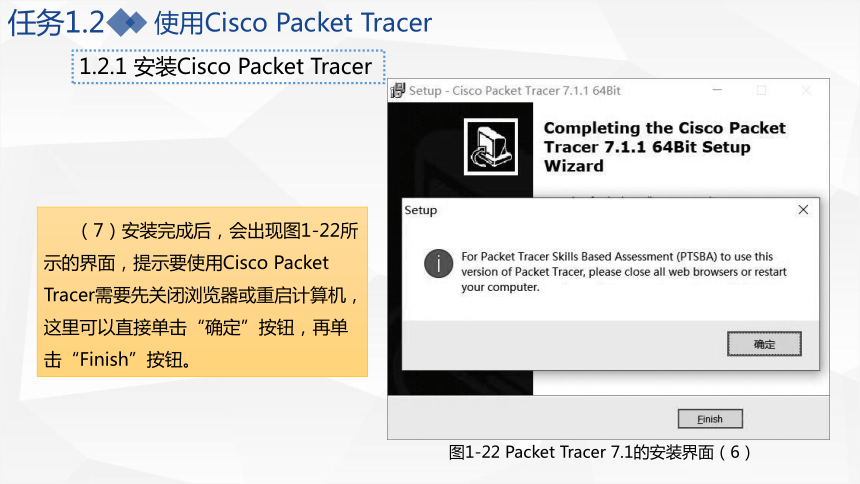

（7）安装完成后，会出现图1-22所示的界面，提示要使用Cisco Packet Tracer需要先关闭浏览器或重启计算机，这里可以直接单击“确定”按钮，再单击“Finish”按钮。

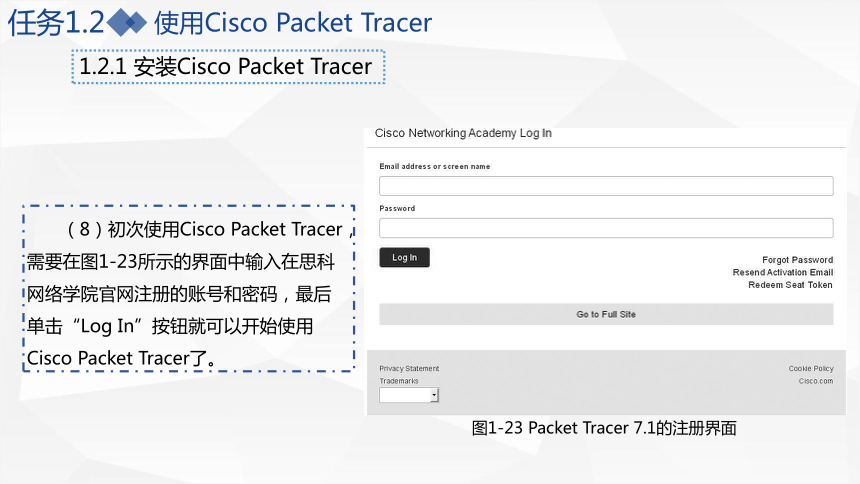

图1-23 Packet Tracer 7.1的注册界面
（8）初次使用Cisco Packet Tracer，需要在图1-23所示的界面中输入在思科网络学院官网注册的账号和密码，最后单击“Log In”按钮就可以开始使用Cisco Packet Tracer了。
1.2.1 安装Cisco Packet Tracer
使用Cisco Packet Tracer
任务1.2
知识储备
Cisco Packet Tracer是由思科网络公司开发的一款非常实用的网络设备模拟软件，界面直观、操作简单并提供学习帮助，非常适合初学者学习网络课程。该软件从7.0版本开始，需要输入在思科网络学院注册的账号和密码才能使用，或者使用“访客”模式登录，但在“访客”模式下，只能保存10次。
知识储备
其他模拟软件
本小节讲解了Cisco Packet Tracer 7.1的安装方法和注意事项，Cisco Packet Tracer对硬件的要求不高，非常适合个人学习使用或安装在学校机房中作为网络课程学习的辅助工具。最后，对Cisco Packet Tracer和其他模拟器进行了简单的介绍。每款模拟器都有其优缺点，Cisco Packet Tracer最适合初学者使用，在有了一定的网络知识和技能后，可以尝试其他模拟器，以便丰富网络学习经验。
学习小结
1.2.1 安装Cisco Packet Tracer
使用Cisco Packet Tracer
任务1.2
网络管理员已经安装好Cisco Packet Tracer，但管理员对这款模拟软件也不熟悉。要想充分利用Cisco Packet Tracer模拟器帮助自己络配置技术，就要先了解Cisco Packet Tracer的界面和功能。
情景描述
1.2.2 了解Cisco Packet Tracer的界面
使用Cisco Packet Tracer
任务1.2
（1）启动Cisco Packet Tracer 7.1中文版，进入软件界面，如图1-24所示。
图1-24 Cisco Packet Tracer 7.1软件界面
1.2.2 了解Cisco Packet Tracer的界面
使用Cisco Packet Tracer
任务1.2
（2）在主界面的左下角区域中，有许多种类的硬件设备，该区域的上方从左到右依次为网络设备、终端设备、组件、连接（线缆）、杂项和多用户连接;该区域的下方根据上方类别的选择而变化，如在上方选择网络设备，则下方显示的就是网络设备的类别，从左到右依次为路由器、交换机、集线器、无线设备、安全（防火墙）和WAN仿真。
1.2.2 了解Cisco Packet Tracer的界面
使用Cisco Packet Tracer
任务1.2
（3）在主界面的右下方区域，显示的是左下方各类设备的细化选项，具体到某类设备的某个型号。例如，选择网络设备，再选择路由器，则右下方会显示多种型号的路由器设备。用鼠标拖动右下方区域中的某个设备到中心工作区就可以模拟出硬件设备。图1-25所示为在工作区添加一台2911路由器。
图1-25 添加一台2911路由器
1.2.2 了解Cisco Packet Tracer的界面
使用Cisco Packet Tracer
任务1.2
（4）主界面的功能区也可以称为设备编辑区，从上到下依次为选择、标签（放置说明）、删除、检查（检查设备的特定信息）、绘制图形、调整大小、简单的PDU包、复杂的PDU包。
PDU(protocol data unit，协议数据单元)是指对等层次之间传递的数据单位。物理层的 PDU是数据位(bit)，又称“位流”，数据链路层的 PDU是数据帧(frame)，网络层的PDU是数据包(packet)，传输层的 PDU是数据段(segment)，其他更高层次的PDU是报文(message)。
1.2.2 了解Cisco Packet Tracer的界面
使用Cisco Packet Tracer
任务1.2
知识储备
PDU(protocol data unit，协议数据单元)是指对等层次之间传递的数据单位。物理层的 PDU是数据位(bit)，又称“位流”，数据链路层的 PDU是数据帧(frame)，网络层的PDU是数据包(packet)，传输层的 PDU是数据段(segment)，其他更高层次的PDU是报文(message)。
本小节主要讲解了Cisco Packet Tracer 7.1的界面，其菜单栏和快捷工具栏与常见软件类似，在此不再赘述。在功能区中，有一个PDU包测试工具，PDU就是学习网络最终所要研究的对象。
学习小结
1.2.2 了解Cisco Packet Tracer的界面
使用Cisco Packet Tracer
任务1.2
鹏博公司的网络管理员虽然具备网络方面的一些基础知识和技能，但一直不了解网络具体是如何通信和数据是如何传输的，因为这些是不可见的。不过，Cisco Packet Tracer可以模拟数据的传输过程，使网络学习者能够一目了然，更能够帮助学习者理解网络协议和数据在网络中是如何运作与传输的。
情景描述
1.2.3 模拟模式与协议分析
使用Cisco Packet Tracer
任务1.2
（1）启动Cisco Packet Tracer 7.1，进入软件界面，如图1-26所示，前面的时钟图标为实时模式，后面的计时器图标为模拟模式。
1.2.3 模拟模式与协议分析
使用Cisco Packet Tracer
任务1.2
图1-26 Cisco Packet Tracer 7.1时钟模式选择
知识点拨
实时模式就是即时模式，是真实模式。
例如，当主机A在ping主机B时，瞬间就可以完成这个过程，与真实环境中是一样的。而在模拟模式中，这个过程会持续一段时间，因为Packet Tracer会模拟这个过程，使数据及通信过程可视化，帮助学习者更好地理解数据在网络中传输的过程及数据内容的变化。
（2）单击“终端设备”→“终端设备”→“PC”，在工作区放置两台PC设备，如
图1-27所示。
1.2.3 模拟模式与协议分析
使用Cisco Packet Tracer
任务1.2
图1-27 在工作区放置两台PC设备
（3）单击“连接”→“连接”→“交叉线”，然后单击PC0选择FastEthernet0，再单击PC1同样选择FastEthernet0，将两台PC设备连接起来，如图1-28所示。
1.2.3 模拟模式与协议分析
使用Cisco Packet Tracer
任务1.2
图1-28 连接两台PC设备
（4）分别为两台PC设置IP地址，PC0：192.168.1.1，PC1：192.168.1.2。例如，单击PC0，在图1-29所示“桌面”选项卡中单击“IP配置”。
1.2.3 模拟模式与协议分析
使用Cisco Packet Tracer
任务1.2
图1-29 PC0设置界面
（5）弹出图1-30所示界面，在IP地址和子网掩码处进行相应设置，然后关闭IP配置窗口。使用同样的方法为PC1设置IP地址。
1.2.3 模拟模式与协议分析
使用Cisco Packet Tracer
任务1.2
图1-30 PC0的IP配置界面
（6）准备捕获并查看PC0到PC1的ICMP报文，进入模拟模式，单击“编辑过滤器”按钮，设置为只显示“ICMP”，如图1-31所示。
1.2.3 模拟模式与协议分析
使用Cisco Packet Tracer
任务1.2
图1-31 模拟模式设置
1.2.3 模拟模式与协议分析
使用Cisco Packet Tracer
任务1.2
图1-32 PC0的命令窗口
（7）在图1-30所示界面中，单击“桌面”选项卡中的“命令提示符”，打开PC0的命令窗口，如图1-32所示。
1.2.3 模拟模式与协议分析
使用Cisco Packet Tracer
任务1.2
图1-33 模拟面板捕获信息显示图
（8）在命令窗口中输入ping 192.168.1.2并按Enter键，然后切换到Packet Tracer主界面，单击模拟面板中的“自动捕获/播放”按钮。此时，在模拟面板中会显示出已经捕获到的数据信息，如图1-33所示。
1.2.3 模拟模式与协议分析
使用Cisco Packet Tracer
任务1.2
图1-34 PC0的PDU信息窗口
（9）单击其中一个数据中信息列下的彩色正方形，打开PDU信息窗口，可以通过“OSI模型”和“出站PDU详细信息”选项卡来查看当前数据的详细内容及数据结构，如图1-34所示。
本小节主要讲解了Cisco Packet Tracer的两种工作模式：实时模式和模拟模式，以及在模拟模式下如何使用数据跟踪功能检查和分析网络数据传输。最后，介绍了本例中所用到的ICMP。
学习小结
使用Cisco Packet Tracer
任务1.2
1.2.3 模拟模式与协议分析
使用Cisco Packet Tracer
任务1.2
1.2.4 使用集线器/交换机组建小型局域网的对比
鹏博公司在组建网络时想用集线器连接计算机终端，因为价格比较便宜。而设备供应商建议使用交换机，但交换机的价格要贵一些。因此，公司让网络管理员测试一下集线器与交换机有什么区别，于是管理员准备使用Cisco Packet Tracer进行模拟对比。
本节内容使用集线器1台，Cisco 2960交换机1台，PC 6台，直通双绞线6根。小型局域网拓扑如图1-35所示。
情景描述
使用Cisco Packet Tracer
任务1.2
1.2.4 使用集线器/交换机组建小型局域网的对比
图1-35 小型局域网拓扑结构
使用Cisco Packet Tracer
任务1.2
1.2.4 使用集线器/交换机组建小型局域网的对比
（1）分别为6台PC终端设置IP地址为：PC0（192.168.1.1）、PC1（192.168.1.2）、PC2（192.168.1.3）、PC3（192.168.1.4）、PC4（192.168.1.5）、PC5（192.168.1.6）。
知识点拨
在这个实验中，也可以将PC3～PC5的IP地址设置成与PC0～PC2相同的IP地址。因为黄色区域与蓝色区域是两个独立的局域网，不会出现IP地址冲突的现象。
（2）使用Cisco Packet Tracer的模拟模式，分别使用PC0 ping PC2，PC3 ping PC4，查看集线器与交换机在转发数据时有何不同。
使用Cisco Packet Tracer
任务1.2
1.2.4 使用集线器/交换机组建小型局域网的对比
（3）如图1-36所示，经过模拟可以发现，集线器每一次转发数据都会将数据发送到每一个接口，然后，只有正确的目的接口所连接的终端才会接收数据，其他接口则会将数据丢弃。这样就造成了网络资源的严重浪费，以及网络传输效率的降低。而交换机只有在开机后第一次传输数据时会像集线器一样将数据发送到所有接口，但之后所有的数据只会发送到正确的目的接口，从而节省了网络资源，也提高了网络传输效率。这是因为交换机具有MAC地址表，并采用了CSMA/CD技术。
图1-36 小型局域网在Packet Tracer中的模拟
本小节主要讲解了使用集线器与交换机组网的区别。通过本次实验，可以发现交换机的功能优于集线器，主要原因是交换机具有CSMA/CD技术。同时，也讲解了本次实验所引出的几个概念，即冲突域、广播域、CSMA/CD等。
学习小结
使用Cisco Packet Tracer
任务1.2
1.2.4 使用集线器/交换机组建小型局域网的对比
使用Cisco Packet Tracer
任务1.2
1.2.4 使用集线器/交换机组建小型局域网的对比
集线器与交换机组网的区别是什么呢？
