4.4 创意的表达
表达创意通常用纸笔画构思设计草图，现在越来越多地使用电脑绘图软件、数位板和手绘屏绘制设计草图。
绘制设计草图
在设计初期,设计人员以发散思维为主,脑海中产生的创意需要可视化。一方面自己需要继续推敲和演化,另一方面需要与其他设计人员或工程人员进行沟通和交流,这里用的主要是设计草图。
图标设计过程构思草图

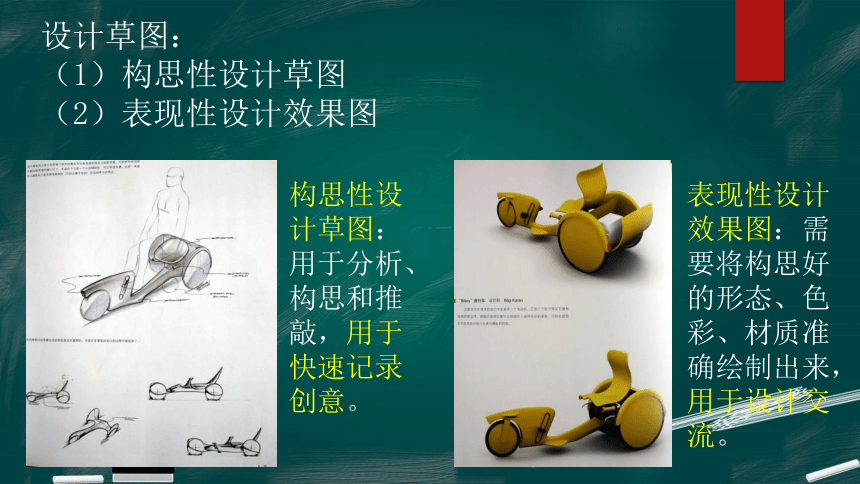

设计草图：
（1）构思性设计草图
（2）表现性设计效果图
构思性设计草图：用于分析、构思和推敲，用于快速记录创意。
表现性设计效果图：需要将构思好的形态、色彩、材质准确绘制出来，用于设计交流。
直线绘制
要领：
第一步:铅笔削成锥形
第二步:先打点，将两点连成直线，眼要看线的终点一笔画成
曲线、圆和椭圆绘制
画曲线要领：先将曲线的转折点画出，然后使用平顺光滑的曲线依次连接各转折点。
画圆要领：先用直线勾勒出圆的外接正方形、圆心和正方形四条边的中点。然后围绕圆心旋转画线，使圆通过各中点。
画椭圆要领：将椭圆的长短轴端点标出，旋转画线连接各端点。
立体轴测图绘制
根据课本图4-26徒手绘制轴测图示例，自己画出如图立体轴4-26a
绘制设计效果图
1、什么是透视图
根据视觉原理，物体离我们越远，看上去就越小。其平行线看起来好像在远处聚集在一起消失成了一个点，这一点称为灭点。
按照这种规律绘出来的图就叫透视图，它是一种最具真实感的立体图。
一消失点
二消失点
三消失点
(成角透视)
(平行透视或焦点透视）
2、 透视图的类型
根据灭点的数目，可将透视图分为
一点透视图、二点透视图、三点透视图
室内设计效果图(一点透视图应用)
灭点
一点透视图的画法
在设计中，两点透视图常用于画产品设计效果图
二点透视图的画法
（1）先画出长方体离观察者最近的那条棱边，其长度按比例确定。这是透视图中唯一按比例画出的线条。
（2）画一条视平线，其位置根据纸面的宽窄来定。
（3）在视平线的最远端取定两个灭点。
（4）从棱边的两端点分别向两灭点连线。
（5）画出与基准棱边相邻的另两条棱边。
（6）从这两条棱边的端点也分别向两灭点连线。
（7）沿着辅助线画出长方形其余可见棱边，去掉辅助线。
三点透视图常用于画建筑物的效果图（尤其是高大建筑）
三点透视图的画法
·
·
·
·
·
消失点
水平线
消失点
消失点
立体图或实物图可以很直观地表现物体的整体形状、可是却难以表示清楚物体各个表面的形状。为了把物体完全表达清楚，人们采用了三视图。
三视图
在主视图、俯视图中都体现形体的长度，且长度在竖直方向上是对正的，我们称之为长对正。
在主视图、左视图上都体现形体的高度，且高度在水平方向上是平齐的，我们称之为高平齐。
在左视图、俯视图上都体现形体的宽度，且是同一形体的宽度，是相等的，我们称之为宽相等。
使用绘图软件绘制设计效果图
与纸笔绘制比较，绘图软件的优点：高效、易修改、表现效果强等。
设计效果图是在确定构思方案后，在设计草图的基础上，使用马克笔、彩铅、色粉、绘图软件等工具精细绘制的。它能准确反映产品的形态、比例、配色、材质等特征。
识读时要从整体把握设计的功能和形态特征，体会设计人员在色彩搭配、材质选择、细节处理等方面的设计。
设计效果图的识读
完
