综合案例实训
06

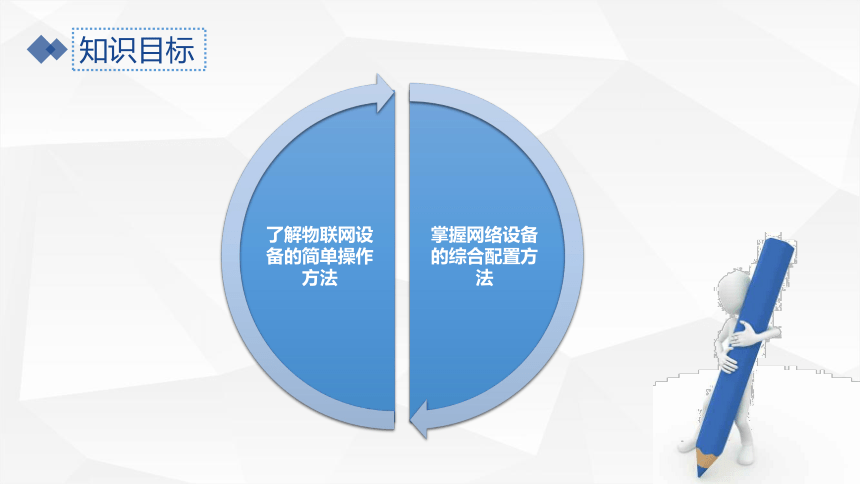

知识目标

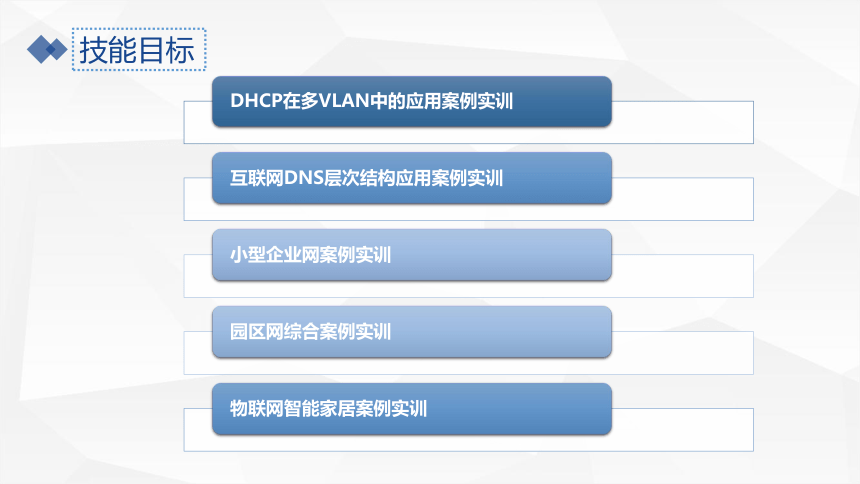

技能目标

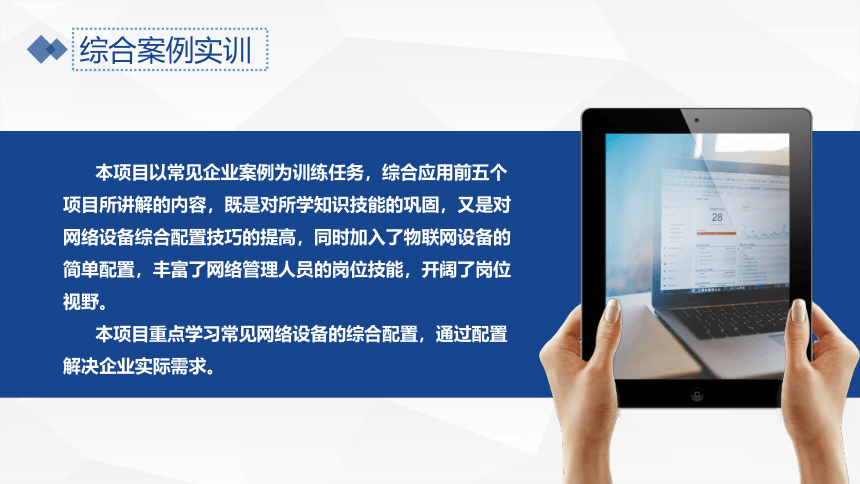

本项目以常见企业案例为训练任务，综合应用前五个项目所讲解的内容，既是对所学知识技能的巩固，又是对网络设备综合配置技巧的提高，同时加入了物联网设备的简单配置，丰富了网络管理人员的岗位技能，开阔了岗位视野。
本项目重点学习常见网络设备的综合配置，通过配置解决企业实际需求。
综合案例实训
鹏博公司在最初的业务部门网络组建中使用了DHCP技术自动分配IP地址，但分配的IP地址只能在一个VLAN中生效，随着部门的增多，VLAN也越来越多，如何实现DHCP服务多个VLAN是本任务的重点。
本任务使用Cisco 2811路由器2台，Cisco 3650交换机1台，Cisco 2960交换机2台，PC 4台，服务器2台，双绞线若干，拓扑图如图6-1所示。
情景描述
DHCP在多VLAN中的应用案例实训
任务6.1
图6-1 项目6拓扑图1
DHCP在多VLAN中的应用案例实训
任务6.1
（1）选择相应设备及线缆，按照拓扑图完成网络环境的搭建。
（2）对IP地址进行配置，见表6-1。
（3）在两台二层交换机上分别划分vlan 10和vlan 20，并将Fa0/1加入vlan 10，将Fa0/2加入vlan 20。
（4）在三层交换机上划分VLAN，并配置VLAN接口IP地址，启用三层功能。
（5）路由器与三层交换机间均配置默认路由。
（6）三层交换机配置DHCP服务，设置两个地址池，即192.168.1.10~40，192.168.2.10~40，为不同的VLAN提供不同的网络段地址。
（7）开启DNS服务器和WWW服务器，完成PC的测试。
实 现 步 骤
DHCP在多VLAN中的应用案例实训
任务6.1
表6-1 IP地址配置表1
DHCP在多VLAN中的应用案例实训
任务6.1
三层交换机配置多VLAN的DHCP服务命令如下：
知识点拨
学习小结
本任务完成了DHCP在多VLAN划分下的应用，通过三层交换机开启DHCP服务，并设置多个地址池来满足不同VLAN的DHCP需求，在企业中非常常见。
DHCP在多VLAN中的应用案例实训
任务6.1
