无线网络技术实现
项目4
管理无线网络
任务4.2
4.2.1无线网络的安全管理

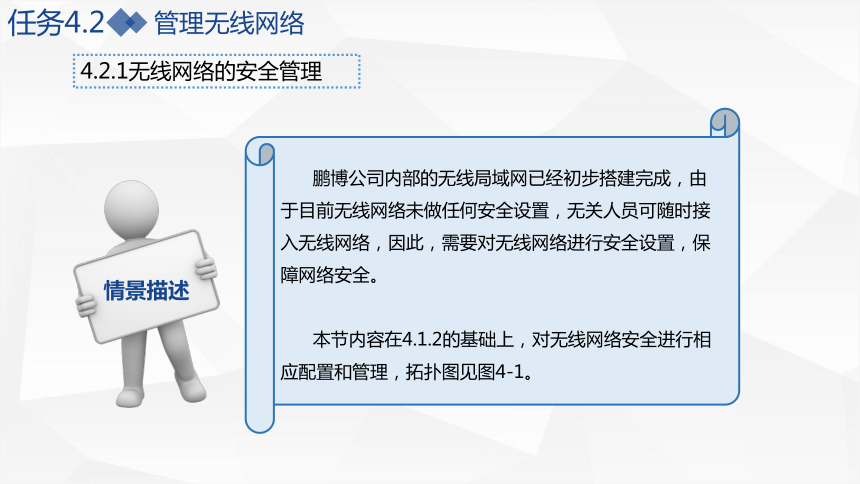

鹏博公司内部的无线局域网已经初步搭建完成，由于目前无线网络未做任何安全设置，无关人员可随时接入无线网络，因此，需要对无线网络进行安全设置，保障网络安全。
本节内容在4.1.2的基础上，对无线网络安全进行相应配置和管理，拓扑图见图4-1。
情景描述
管理无线网络
任务4.2
4.2.1无线网络的安全管理
实 现 步 骤

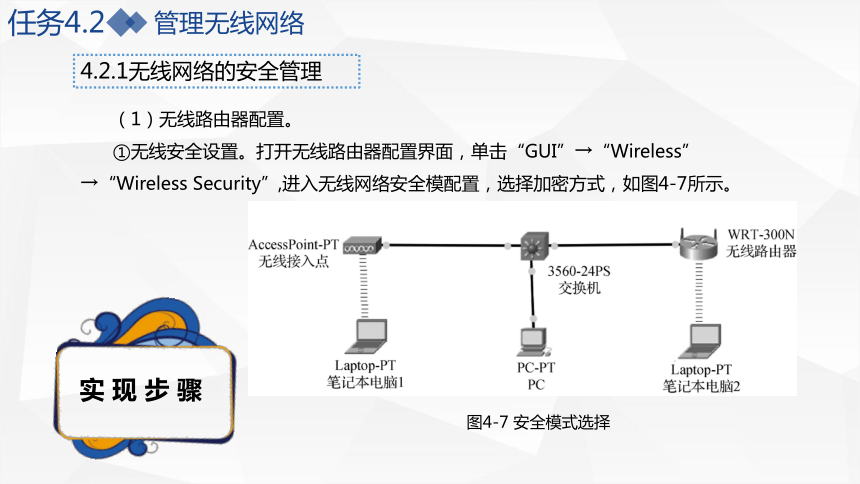

（1）无线路由器配置。
①无线安全设置。打开无线路由器配置界面，单击“GUI”→“Wireless” →“Wireless Security”,进入无线网络安全模配置，选择加密方式，如图4-7所示。
图4-7 安全模式选择
管理无线网络
任务4.2
4.2.1无线网络的安全管理

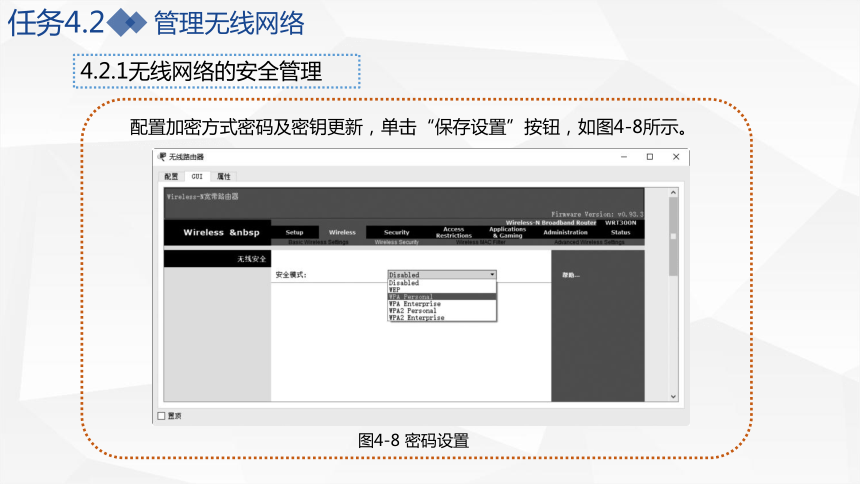

配置加密方式密码及密钥更新，单击“保存设置”按钮，如图4-8所示。
图4-8 密码设置
管理无线网络
任务4.2
4.2.1无线网络的安全管理

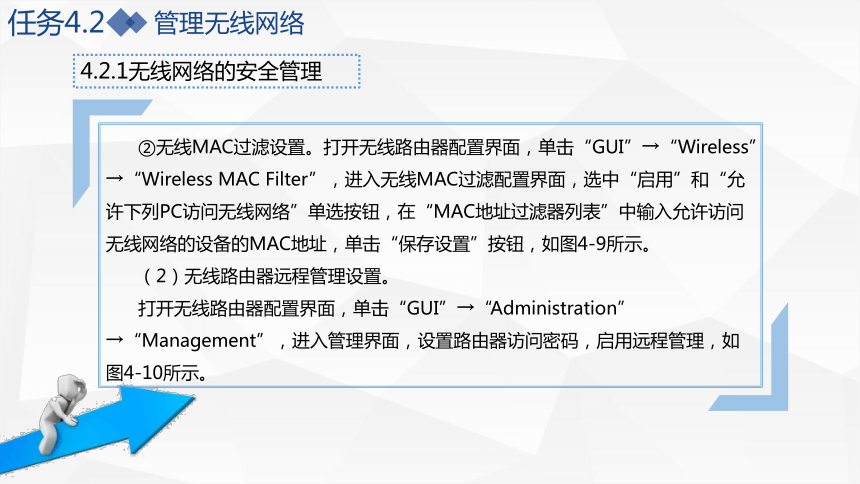

②无线MAC过滤设置。打开无线路由器配置界面，单击“GUI”→“Wireless” →“Wireless MAC Filter”，进入无线MAC过滤配置界面，选中“启用”和“允许下列PC访问无线网络”单选按钮，在“MAC地址过滤器列表”中输入允许访问无线网络的设备的MAC地址，单击“保存设置”按钮，如图4-9所示。
（2）无线路由器远程管理设置。
打开无线路由器配置界面，单击“GUI”→“Administration” →“Management”，进入管理界面，设置路由器访问密码，启用远程管理，如图4-10所示。
管理无线网络
任务4.2
4.2.1无线网络的安全管理
图4-9 无线MAC过滤设置 图4-10 远程管理配置
管理无线网络
任务4.2
4.2.1无线网络的安全管理

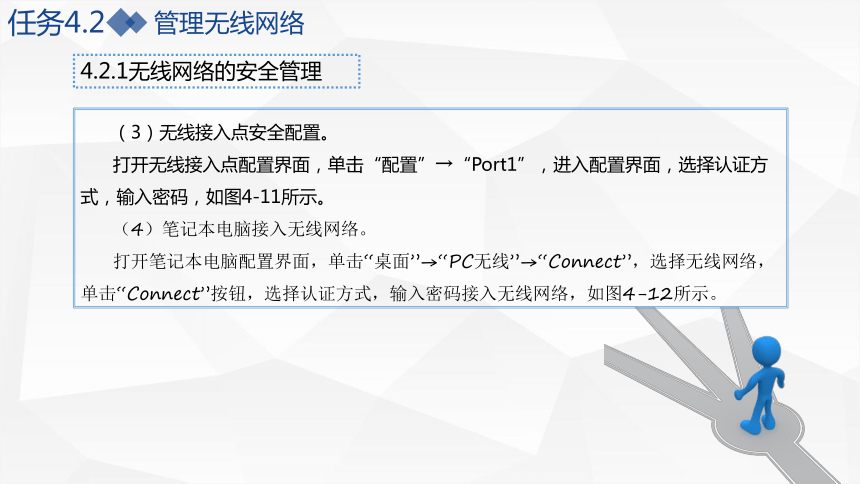

（3）无线接入点安全配置。
打开无线接入点配置界面，单击“配置”→“Port1”，进入配置界面，选择认证方式，输入密码，如图4-11所示。
（4）笔记本电脑接入无线网络。
打开笔记本电脑配置界面，单击“桌面”→“PC无线”→“Connect”，选择无线网络，单击“Connect”按钮，选择认证方式，输入密码接入无线网络，如图4-12所示。
管理无线网络
任务4.2
4.2.1无线网络的安全管理
图4-11 无线接入点密码设置 图4-12 接入无线网络
管理无线网络
任务4.2
本小节讲解了无线网络的安全设置，可以通过设置密码和绑定MAC地址的方式来限制终端设备接入无线网络。
学习小结
4.2.1无线网络的安全管理
管理无线网络
任务4.2
4.2.2无线网络与有线网络的全网互联管理
鹏博公司无线网络部署完成后，需要将无线网络与公司内网路由器连通，通过公司内网路由器访问公网的Web服务器。
本节内容在使用4.1.2中网络拓扑基础上，增加Cisco 2911路由器2台，服务器1台，2台路由器之间通过DCE串口线互联模拟公网环境，拓扑图如图4-13所示。
情景描述
管理无线网络
任务4.2
4.2.2无线网络与有线网络的全网互联管理
图4-13 项目4拓扑图2
管理无线网络
任务4.2
4.2.2无线网络与有线网络的全网互联管理
实 现 步 骤
（1）配置核心交换机。在上节配置的基础上，将连接内网路由器的G0/1端口加入无线网络vlan 10中，修改DHCP中的default-router为192.168.10.253（交换机连接的内网路由器端口地址）。
管理无线网络
任务4.2
4.2.2无线网络与有线网络的全网互联管理
（2）配置内网路由器。配置端口IP地址、NAT和静态路由。
管理无线网络
任务4.2
4.2.2无线网络与有线网络的全网互联管理
（3）配置外网路由器。分别对相关端口配置IP地址。
管理无线网络
任务4.2
4.2.2无线网络与有线网络的全网互联管理
（4）配置Web服务器IP地址。开启Web服务的方法为：打开配置界面，单击“服务”→“HTTP” ，选中“开启”单选按钮，如图4-14所示。
（5）测试。打开笔记本电脑配置界面，单击“桌面”→“Web浏览器”，输入Web服务器的IP地址，单击“跳转”按钮，成功显示网站则配置成功，如图4-15所示。
管理无线网络
任务4.2
4.2.2无线网络与有线网络的全网互联管理
图4-14 Web服务器配置 图4-15 配置成功
管理无线网络
任务4.2
4.2.2无线网络与有线网络的全网互联管理
本小节讲解了无线网络与有线网络的全网互联配置方法，在实训过程中注意无线网络接入有线网络后，路由及网络出口相关策略的配置，以保证网络互通。
学习小结
项目扩展
某公司组建有线网络和无线网络，使用Cisco 2960交换机1台，Cisco 3650交换机1台，无线路由器1台，Cisco 2911路由器2台，服务器2台，PC 2台，笔记本电脑2台，拓扑图如图4-16所示。
图4-16 项目4拓扑图3
项目扩展
接口连接及IP配置见表4-2。
表4-2 参数设置表
