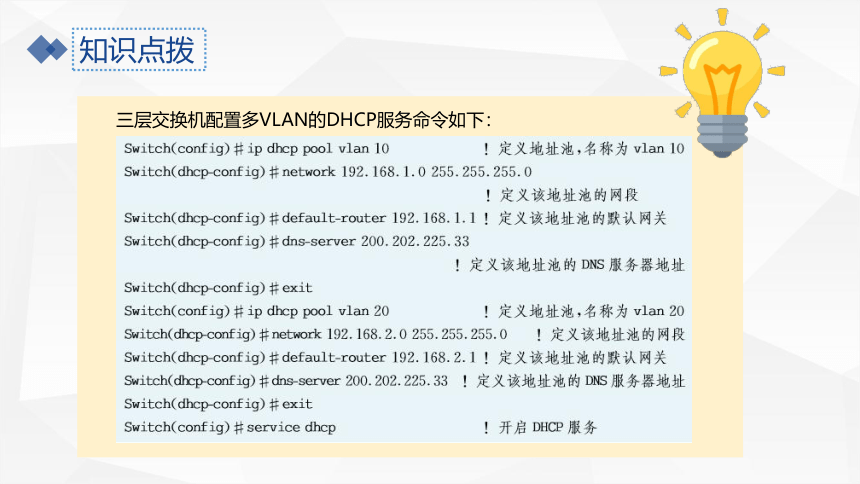

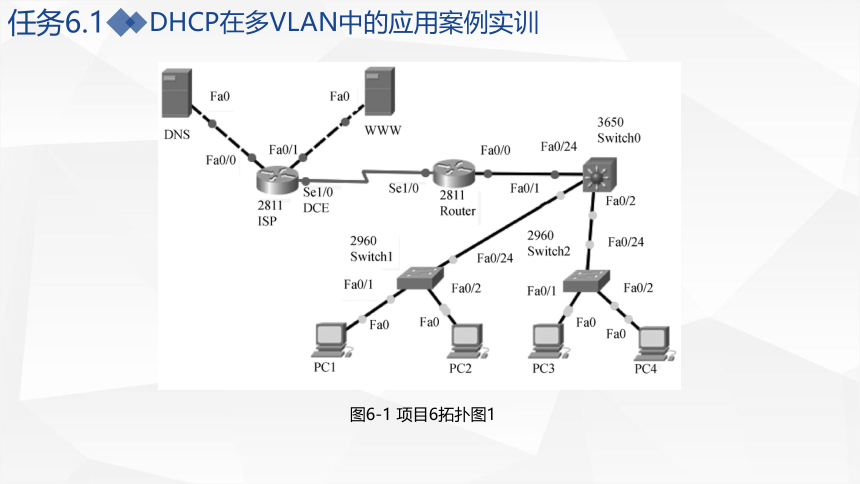

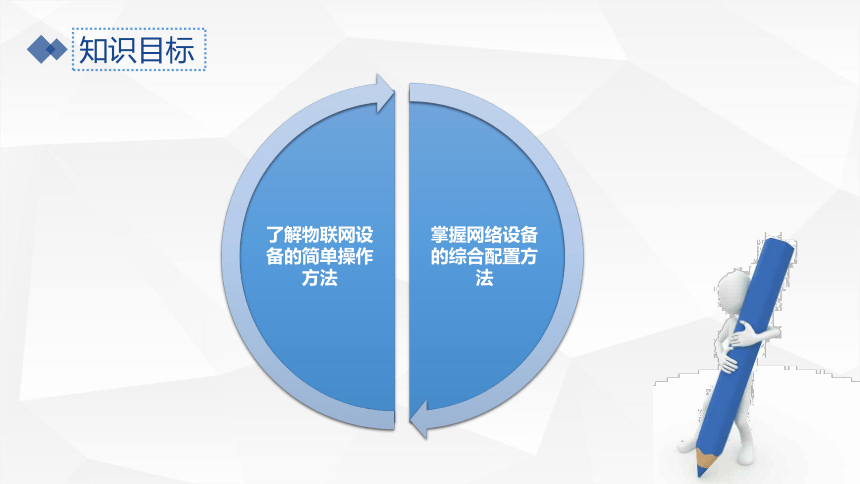

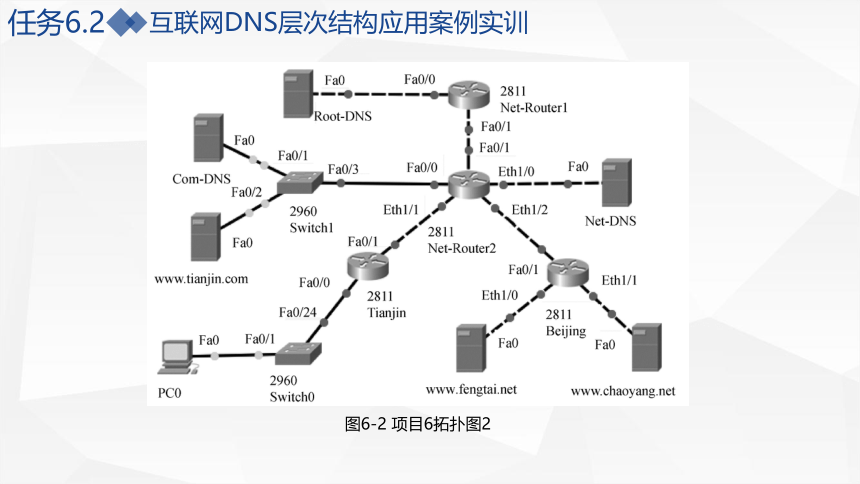

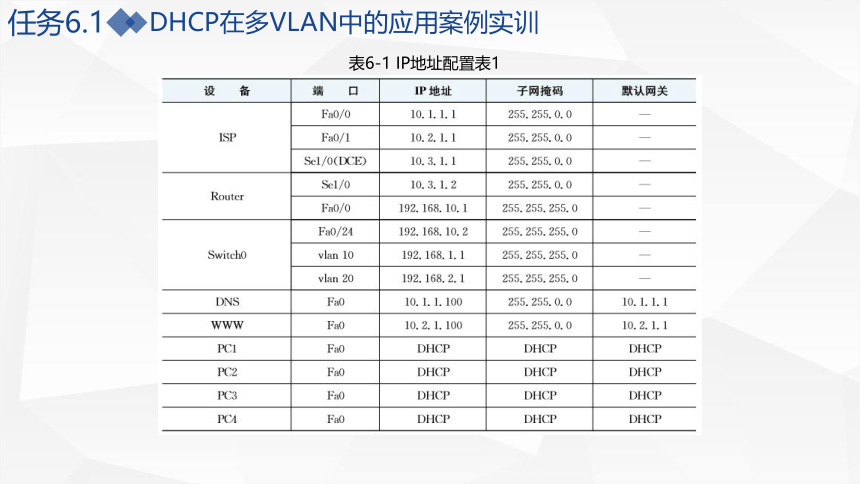

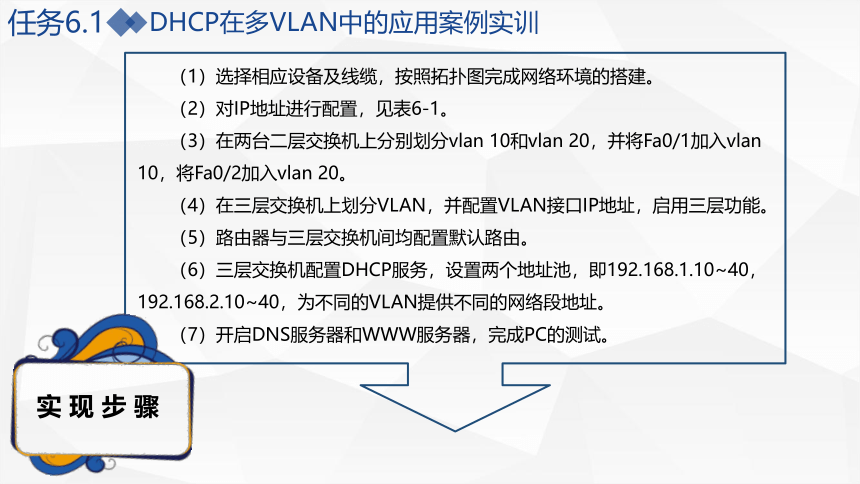

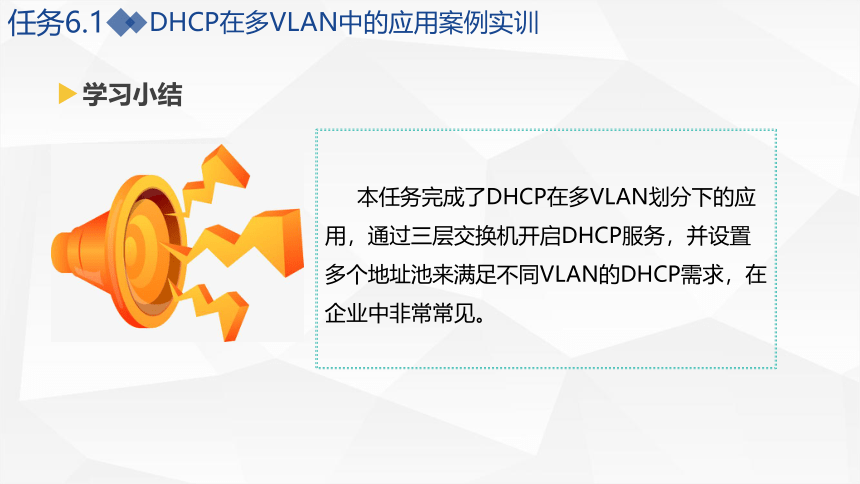

资源简介 (共36张PPT)综合案例实训06知识目标技能目标本项目以常见企业案例为训练任务,综合应用前五个项目所讲解的内容,既是对所学知识技能的巩固,又是对网络设备综合配置技巧的提高,同时加入了物联网设备的简单配置,丰富了网络管理人员的岗位技能,开阔了岗位视野。本项目重点学习常见网络设备的综合配置,通过配置解决企业实际需求。综合案例实训鹏博公司在最初的业务部门网络组建中使用了DHCP技术自动分配IP地址,但分配的IP地址只能在一个VLAN中生效,随着部门的增多,VLAN也越来越多,如何实现DHCP服务多个VLAN是本任务的重点。本任务使用Cisco 2811路由器2台,Cisco 3650交换机1台,Cisco 2960交换机2台,PC 4台,服务器2台,双绞线若干,拓扑图如图6-1所示。情景描述DHCP在多VLAN中的应用案例实训任务6.1图6-1 项目6拓扑图1DHCP在多VLAN中的应用案例实训任务6.1(1)选择相应设备及线缆,按照拓扑图完成网络环境的搭建。(2)对IP地址进行配置,见表6-1。(3)在两台二层交换机上分别划分vlan 10和vlan 20,并将Fa0/1加入vlan 10,将Fa0/2加入vlan 20。(4)在三层交换机上划分VLAN,并配置VLAN接口IP地址,启用三层功能。(5)路由器与三层交换机间均配置默认路由。(6)三层交换机配置DHCP服务,设置两个地址池,即192.168.1.10~40,192.168.2.10~40,为不同的VLAN提供不同的网络段地址。(7)开启DNS服务器和WWW服务器,完成PC的测试。实 现 步 骤DHCP在多VLAN中的应用案例实训任务6.1表6-1 IP地址配置表1DHCP在多VLAN中的应用案例实训任务6.1三层交换机配置多VLAN的DHCP服务命令如下:知识点拨学习小结本任务完成了DHCP在多VLAN划分下的应用,通过三层交换机开启DHCP服务,并设置多个地址池来满足不同VLAN的DHCP需求,在企业中非常常见。DHCP在多VLAN中的应用案例实训任务6.1在庞大的网络世界中存在着成千上万个服务器,每个服务器都有自己的IP地址,面对如此多的IP地址常人很难都记住,而DNS的出现很好地解决了这个问题。DNS实现了域名和IP地址的映射,域名比IP地址有更强的识别性。每当访问一个域名时,客户机都会向DNS服务器发送请求,而DNS服务器间会逐级查询,最后返还给客户机对应的IP地址。本任务模拟天津和北京两个区域中DNS的配置,涉及根域、com域名和net域等多个DNS服务的层次结构。本任务使用Cisco 2811路由器4台,Cisco 2960交换机2台,PC 1台,服务器6台,双绞线若干,拓扑图如图6-2所示。情景描述互联网DNS层次结构应用案例实训任务6.2图6-2 项目6拓扑图2互联网DNS层次结构应用案例实训任务6.2实 现 步 骤(1)选择相应设备及线缆,按照拓扑图完成网络环境的搭建。(2)对IP地址进行配置,如表6-2所示。(3)Root-DNS是根域DNS服务器,Com-DNS和Net-DNS分别是Com域和Net域的DNS服务器,www.tianjin.com服务器的IP地址注册在Com-DNS服务器上,www.服务器和www.服务器的IP地址均注册在Net-DNS服务器上,PC0是Tianjin路由器私网中的PC,它的DNS服务器指向Com-DNS服务器,按要求完成DNS服务器相应映射的配置。(4)3台路由器配置OSPF路由单区域,实现全网互通。(5)在PC0的浏览器中分别测试各个网址(可以在模拟模式中进行跟踪测试)。互联网DNS层次结构应用案例实训任务6.2表6-2 IP地址配置表2互联网DNS层次结构应用案例实训任务6.2PC0访问www.tianjin.com时,向它指向的DNS服务器(Com-DNS服务器)发送请求。Com-DNS服务器接收到DNS请求,查询自己的DNS数据库,发现www.tianjin.com的IP地址映射在自己的DNS数据库中,于是回复PC0,PC0就能访问www.tianjin.com了。PC0访问www.和www.时,Com-DNS服务器查询自己的DNS数据库,发现没有对应的DNS映射,此时Com-DNS服务器就会向根域DNS服务器(Root-DNS根域服务器)发送请求。Root-DNS根域服务器接收到Com-DNS服务器的请求,发现请求的目标服务器位于Net-DNS服务器上,于是Root-DNS根域服务器去找Net-DNS服务器请求解析,Net-DNS服务器发现www.和www.的IP地址映射在自己的DNS数据库中,于是就回复Root-DNS根域服务器。Root-DNS根域服务器收到Net-DNS服务器回复之后,它会将www.和www.的IP映射写入高速缓存中,如果有来自其他域的DNS请求信息,它可以直接回复。紧接着Root-DNS根域服务器回复Com-DNS服务器,Com-DNS服务器同样接收回复后把IP映射写入自己的高速缓存中,一旦有PC向它请求这两个域名的IP,它就会从高速缓存中取出IP映射来回复PC。知识点拨互联网DNS层次结构应用案例实训任务6.2学习小结本任务完成了DNS层次结构应用的案例,真实地反映了DNS系统的层级查询过程,为DNS故障排查理清了思路。小型企业网案例实训任务6.3鹏博公司经过近半年的发展,想要在距离总公司不远的地方开设一家子公司。总公司和子公司采用VPN技术相连接,公司的主要服务器也放置在子公司防火墙的DMZ中。总公司依然保持两台三层核心交换机以实现链路聚合及备份,并为多个部门划分了VLAN。公司需要实现多种网络服务,包括网页、文件共享、邮件发送等。子公司为了方便客户来访,还安装了无线网络。现在需要根据鹏博公司新的网络搭建进行规划配置。本任务使用Cisco 2811路由器2台,Cisco 3650交换机3台,Cisco 2960交换机1台,防火墙1台,物联接入点1个,智能手机1部,PC 3台,服务器1台,双绞线若干,拓扑图如图6-3所示。情景描述小型企业网案例实训任务6.3图6-3 项目6拓扑图3小型企业网案例实训任务6.3实 现 步 骤小型企业网案例实训任务6.3表6-3 IP地址配置表3续表小型企业网案例实训任务6.3小型企业网案例实训任务6.3学习小结本任务完成了相对复杂的小型局域网搭建,内容包括网络的整体规划、VLAN、链路聚合、生成树协议、DHCP、HSRP、RIP、OSPF、广域网PPP认证、VPN、防火墙、NAT地址转换、无线及服务器的相关内容,全面地将常用的组网技术进行融合,达到融会贯通的效果。园区网综合案例实训任务6.4现代化园区办公提供了多家公司的网络接入,农科技术产业园区内入驻了多家企业,网络搭建也分成了路由区域和交换区域,同时为园区内所有公司提供了外网的接入,整个园区网中提供了DHCP、VTP、NAT等服务。本任务使用Cisco 1841路由器3台,Cisco 2811路由器2台,Cisco 3560三层交换机1台,Cisco 2950-24交换机4台,PC 9台,服务器2台,双绞线、串口线若干,拓扑图如图6-4所示。情景描述园区网综合案例实训任务6.4图6-4 项目6拓扑图4园区网综合案例实训任务6.4实 现 步 骤(1)选择相应设备及线缆,按照拓扑图完成网络环境的搭建。(2)对IP地址进行规划,每一台PC可以代表1个或多个园区内企业,为路由器设备配置相应的接口地址。(3)交换区域采用VTP方式,三层交换机为VTP服务器,Switch0、1、2交换机为VTP客户机。(4)交换区域开启Trunk模式。(5)配置VLAN,3560的Fa0/1,5,6及PC4,5,6,7划分成不同VLAN,可以在三层交换机上配置vlan 10,20,30,40,50,二层交换机自动学习VLAN信息,二层交换机添加正确端口到相应的VLAN,三层交换机的Fa0/6加入vlan 50中。园区网综合案例实训任务6.4(6)配置三层交换机VLAN间路由,在三层交换机上给五个VLAN配置接口地址,使用ip routing开启路由功能。(7)配置路由,三层交换机的Fa0/1端口开启三层功能(no switchport),并配置IP地址,三层交换机配置路由,路由器R0、R1、R2、R3配置所有端口,使用静态路由。园区网综合案例实训任务6.4(8)配置DHCP服务,所有计算机均配置为自动获得IP地址,路由器区域主机由服务器分配,交换机区域主机由3560交换机做DHCP服务分配,配置DHCP服务,Server0配置四个作用域(192.168.1.10~192.168.1.40),路由器开启DHCP中继,R0、R1、R2、R3连接PC的端口开启DHCP中继。(9)所有主机能ping通外网61.139.2.69,Router4 2811 配置NAT转换,实现内网访问外网。(10)PC8能访问公司内的Web服务器,在R4上配置端口映射功能,实现外网访问内网。(11)所有主机能访问www.上的网页,在服务器上配置DNS服务。园区网综合案例实训任务6.4园区网的搭建有着高度的复杂性,随着应用场景的不断更新,适用的网络技术也日新月异。党的二十大报告中提出,我国一些关键核心技术实现突破,战略性新兴产业发展壮大,载人航天、探月探火、深海深地探测、超级计算机、卫星导航、量子信息、核电技术、新能源技术、大飞机制造、生物医药等取得重大成果,进入创新型国家行列。新时代的伟大成就是党和人民一道拼出来、干出来、奋斗出来的!作为青年学子的我们要拼搏奋进、终身学习,时刻更新自己的学识,不断应用于实践,为我们的祖国发展做出自己的贡献。园区网综合案例实训任务6.4学习小结本任务完成了一个复杂园区网络的综合配置,整个园区网内部实现了多企业IP的规划、VLAN的规划及实施、内部路由的实现、DHCP服务等,同时园区网接入外网,实现了NAT地址转换访问外网、端口映射访问内网等内容,真实反映了现代配置园区网的完整过程。物联网智能家居案例实训任务6.5随着物联网逐渐走进人们的家庭,智能家用电器得到迅速的发展。在家庭内搭建物联网智能家居可以轻松实现对家用设备的远程控制,可以对家庭环境温度、湿度、空气质量等指标进行监测,同时可以轻松地定义满足需求的个性化调控,如当温度过低时,自动关闭门窗并打开暖气等。本任务需要组建一个简单的智能家居环境,通过监测环境温度,对门窗、风扇、暖气实现智能化控制。所有设备使用无线连接到家庭无线网关以实现设备的互联,再通过手机完成对设备的控制和预设置等功能。本任务使用家庭网关HomeGateway 1台,温控器1个,风扇1个,暖气1个,窗户1个,智能手机1部,拓扑如图6-5所示。情景描述物联网智能家居案例实训任务6.5图6-5 项目6拓扑图5物联网智能家居案例实训任务6.5实 现 步 骤(1)选择相应设备放置在工作区,家庭网关HomeGateway在“网络设备”中的“无线设备”子类里,智能手机在“终端设备”中的“终端设备”子类里,其他设备均在“终端设备”中的“家庭”子类里。家庭网关的默认SSID为“HomeGateway”,默认局域网地址为192.168.25.1,设备可以通过这个地址访问家庭网关的网页管理界面,登录用户名和密码均为admin。(2)双击窗户,在打开的页面中单击“高级”按钮,如图6-6所示。(3)选择“I/O配置”选项卡,在网络适配器中选择无线网卡“PT-IOT-NM-1W”,可以将设备原有的有线网卡换成无线网卡,如图6-7所示。物联网智能家居案例实训任务6.5图6-6 物联网窗户管理界面 图6-7 设置设备的无线网卡物联网智能家居案例实训任务6.5(4)该设备会自动连接SSID为“HomeGateway”的家庭网关,且IP地址为自动获取,在“配置”选项卡中设置设备的IoT Server为“家庭网关”,如图6-8所示。(5)用同样的方式配置暖气、风扇和温控器。(6)设置智能手机的无线连接SSID为“HomeGateway”,在手机中打开浏览器,访问家庭网关的地址“http://192.168.25.1”,登录用户名和密码均为admin。(7)在“Home”界面中可以查看当前环境温度,还可以控制各个设备的开关状态。(8)在“Conditions”界面中可以添加预设,如当温度高于23 ℃时,自动关闭暖气,当温度高于26 ℃时,自动打开窗户和风扇。预设条件如图6-9所示。物联网智能家居案例实训任务6.5图6-8 设置IOT Server 图6-9 添加智能家居预设条件物联网智能家居案例实训任务6.5学习小结本任务完成了一个简单的智能家居案例。通过Packet Tracer 7.1.1可以完成很多物联网实训,除了智能家居中的门、窗户、空调、加湿器、台灯、草坪喷洒器、咖啡机、风扇、暖气等设备,还有气压传感器、火焰报警器、太阳能板、RFID识别卡、环境监测器、智能街灯等智能城市物联网设备,以及工业上用的信号发射器、温控器、移动探测器、下水道监控器、水位监测器等智能设备,还有电力上用的电表、电池、风力发电机等多种设备。与此同时,Packet Tracer 7.1.1还可以实现单片机、单板机数字模拟接口的连接,以及简单的编程,更多功能请读者自行尝试。 展开更多...... 收起↑ 资源预览
