(共29张PPT)
无线网络技术实现
项目4
知识目标
知识目标
技能目标

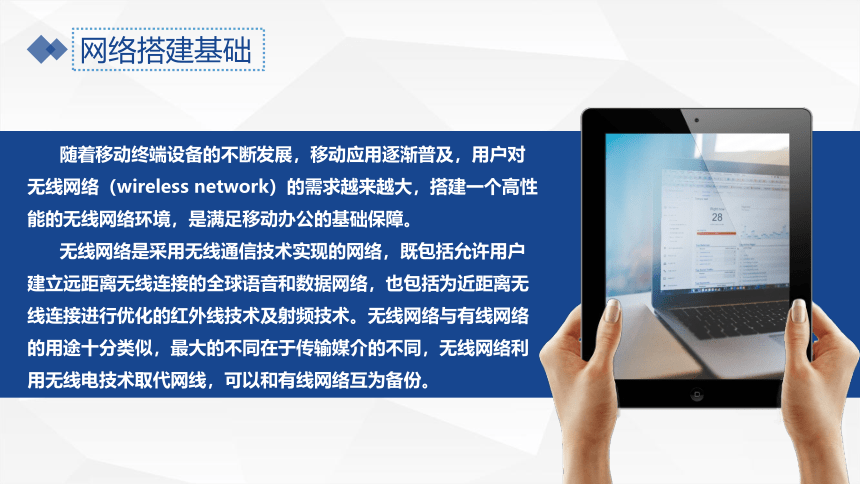

随着移动终端设备的不断发展，移动应用逐渐普及，用户对无线网络（wireless network）的需求越来越大，搭建一个高性能的无线网络环境，是满足移动办公的基础保障。
无线网络是采用无线通信技术实现的网络，既包括允许用户建立远距离无线连接的全球语音和数据网络，也包括为近距离无线连接进行优化的红外线技术及射频技术。无线网络与有线网络的用途十分类似，最大的不同在于传输媒介的不同，无线网络利用无线电技术取代网线，可以和有线网络互为备份。
网络搭建基础
搭建无线网络
任务4.1
4.1.1认识无线网络
1.IEEE 802.11协议
概 念
IEEE 802.11协议是一套IEEE（国际电气与电子工程师协会）标准，该标准定义了如何使用免授权2.4 GHz和5 GHz频带的电磁波进行信号传输。
IEEE 802.11是第一代无线局域网标准之一，也是国际电气与电子工程师协会发布的第一个无线局域网标准，是其他IEEE 802.11系列标准的基础标准。
搭建无线网络
任务4.1
4.1.1认识无线网络
1.IEEE 802.11协议

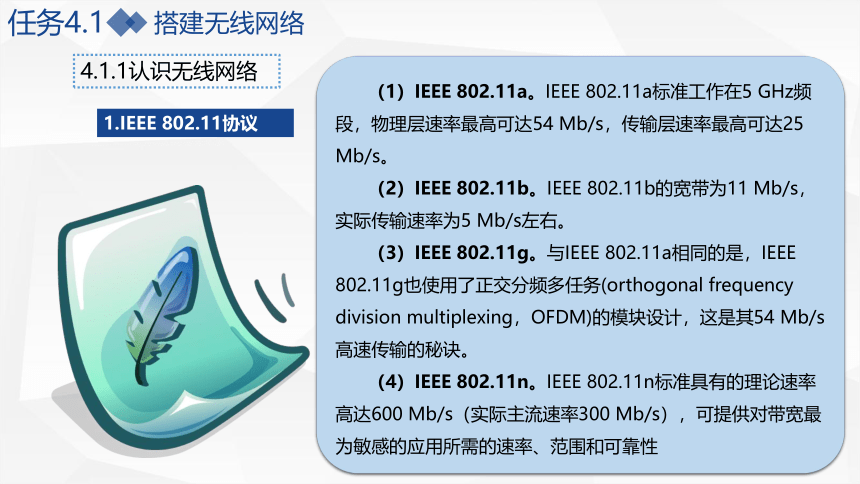

（1）IEEE 802.11a。IEEE 802.11a标准工作在5 GHz频段，物理层速率最高可达54 Mb/s，传输层速率最高可达25 Mb/s。
（2）IEEE 802.11b。IEEE 802.11b的宽带为11 Mb/s，实际传输速率为5 Mb/s左右。
（3）IEEE 802.11g。与IEEE 802.11a相同的是，IEEE 802.11g也使用了正交分频多任务(orthogonal frequency division multiplexing，OFDM)的模块设计，这是其54 Mb/s高速传输的秘诀。
（4）IEEE 802.11n。IEEE 802.11n标准具有的理论速率高达600 Mb/s（实际主流速率300 Mb/s），可提供对带宽最为敏感的应用所需的速率、范围和可靠性
搭建无线网络
任务4.1
4.1.1认识无线网络
1.IEEE 802.11协议

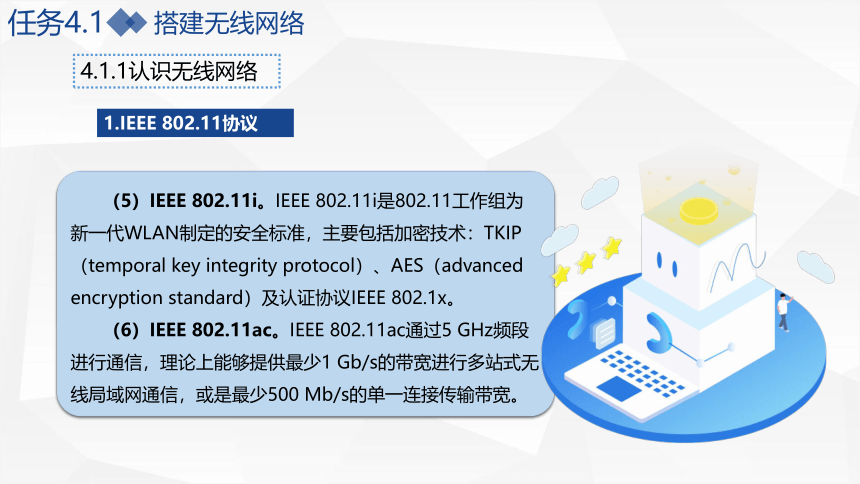

（5）IEEE 802.11i。IEEE 802.11i是802.11工作组为新一代WLAN制定的安全标准，主要包括加密技术：TKIP（temporal key integrity protocol）、AES（advanced encryption standard）及认证协议IEEE 802.1x。
（6）IEEE 802.11ac。IEEE 802.11ac通过5 GHz频段进行通信，理论上能够提供最少1 Gb/s的带宽进行多站式无线局域网通信，或是最少500 Mb/s的单一连接传输带宽。
搭建无线网络
任务4.1
4.1.1认识无线网络
1.IEEE 802.11协议

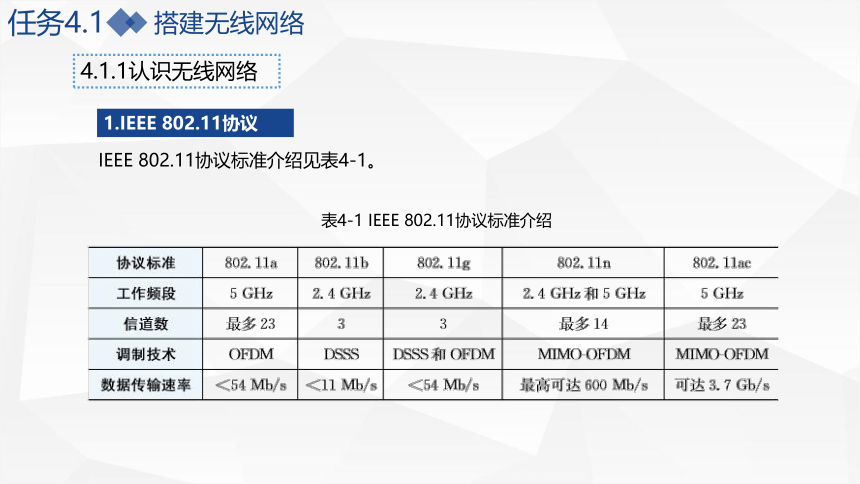

IEEE 802.11协议标准介绍见表4-1。
表4-1 IEEE 802.11协议标准介绍
搭建无线网络
任务4.1
4.1.1认识无线网络
2.无线网络设备
（1）
无线接入点
什么是无线接入点？
无线AP即无线访问节点或无线接入点，它主要提供无线工作站对有线局域网和有线局域网对无线工作站的访问。通俗地讲，无线AP是无线网和有线网之间沟通的桥梁，也相当于一个无线集线器或无线收发器。
无线AP的工作原理是网络信号通过双绞线传送过来，其将电信号转换成无线信号并发送出去，形成无线信号的覆盖。
搭建无线网络
任务4.1
4.1.1认识无线网络
2.无线网络设备
（1）
无线接入点
搭建无线网络
任务4.1
4.1.1认识无线网络
2.无线网络设备
（1）
无线接入点
搭建无线网络
任务4.1
4.1.1认识无线网络
2.无线网络设备
（2）
无线控制器
无线控制器是一个无线网络的核心，负责管理无线网络中的瘦AP。对AP管理包括下发配置、修改相关配置参数、射频智能管理等。传统的无线覆盖模式是用一个家庭式的无线路由器(胖AP)覆盖部分区域，此种模式覆盖分散，只能满足部分区域覆盖，且不能集中管理，不支持无缝漫游。
搭建无线网络
任务4.1
4.1.1认识无线网络
2.无线网络设备
（3）
无线网卡
无线网卡（作用类似于以太网中的网卡）作为无线局域网的接口，实现与无线局域网的连接。无线网卡与其他网卡相似，不同的是，它通过无线电波而不是物理电缆收发数据。无线网卡根据接口类型的不同，主要分为：
PCMCIA无线网卡
PCI无线网卡
USB无线网卡
搭建无线网络
任务4.1
4.1.1认识无线网络
无线网卡根据接口类型的不同，主要分为哪几种？
搭建无线网络
任务4.1
4.1.1认识无线网络
3.无线加密
（1）有限等效加密WEP是对在两台设备间无线传输的数据进行加密的方式，用以防止非法用户窃听或侵入无线网络，通用于有线网络加密和无线网络加密。
（2）WPA有WPA和WPA2两个标准，是一种保护无线计算机网络（WiFi）安全的系统。
目前成熟的无线加密机制有有线等效加密（wired equivalent privacy，WEP）和WPA（WiFi protected access）两大类。
搭建无线网络
任务4.1
4.1.1认识无线网络
3.无线加密
目前成熟的无线加密机制有哪几种？
搭建无线网络
任务4.1
4.1.1认识无线网络
4.无线网络基础知识
（1）无线信道。
无线信道也就是常说的无线频段(channel)，它是以无线信号为传输媒体的数据信号传送通道。
（2）SSID(service set identifier，服务集标识)。
SSID用来区分不同的网络，最多可以有32个字符。无线网卡设置了不同的SSID就可以接入不同网络。SSID通常由AP广播出来，通过终端的无线网卡及相应的控制软件可以搜索并查看当前区域内的SSID。
搭建无线网络
任务4.1
4.1.1认识无线网络
本小节讲解了无线网络的概念、协议及无线网络设备，了解相关概念能为后期在配置过程中设置相关参数打下基础。
学习小结
搭建无线网络
任务4.1
4.1.2无线网络的基本配置
鹏博公司由于业务扩展需要，新增一间办公室，网络管理人员为了避免布线施工，决定采用无线网络接入方式，方便员工接入办公网络。
本节内容使用Cisco 3560交换机1台，WRT-300N无线路由器1台，AccessPoint-PT无线接入点一台， PC 1台，笔记本电脑2台，拓扑图如图4-1所示。
情景描述
搭建无线网络
任务4.1
4.1.2无线网络的基本配置
图4-1 项目4拓扑图1
搭建无线网络
任务4.1
4.1.2无线网络的基本配置
实 现 步 骤
（1）按照拓扑图连接设备，为笔记本电脑添加无线网卡，操作如图4-2所示。
图4-2 为笔记本电脑添加无线网卡
搭建无线网络
任务4.1
4.1.2无线网络的基本配置
（2）核心交换机创建vlan 10、vlan 20和vlan 30，并配置VLAN的IP地址和DHCP，将相关端口加入相关VLAN中。
搭建无线网络
任务4.1
4.1.2无线网络的基本配置
（3）无线路由器配置。交换机连接无线路由器的Ethernet1口，设置路由器IP地址，关闭DHCP服务。无线路由器配置如图4-3所示。
图4-3 无线路由器配置
应根据具体网络环境和需求进行网络配置，本次实验也可以连接无线路由器的WAN口。连接WAN口后，无线路由器的网络配置就需要进行Internet设置和网络设置两项内容。
知识点拨
搭建无线网络
任务4.1
4.1.2无线网络的基本配置
（4）无线设置。单击“Wireless”进入基本无线设置，修改“网络名称（SSID）”，同时启用“SSID广播”，如图4-4所示。
（5）无线接入点配置。修改无线AP的SSID，其他选项采用默认设置，如图4-5所示。
搭建无线网络
任务4.1
4.1.2无线网络的基本配置
图4-4 无线路由器SSID设置 图4-5 无线接入点SSID设置
搭建无线网络
任务4.1
4.1.2无线网络的基本配置
（6）笔记本电脑接入无线网络。进入笔记本电脑设置界面的“桌面”选项卡，单击“PC无线”图标进入无线连接设置，单击“Connect”选项，查看当前网络中可用的无线网络，并选择需要连接的网络，如图4-6所示。
（7）验证3台PC能否自动获取到IP地址及相互之间能否互通，完成实验。
图4-6 接入无线网络
搭建无线网络
任务4.1
4.1.2无线网络的基本配置
本小节讲解了无线网络基本配置，包括无线路由器和无线AP的配置，基本配置只需配置网络参数和SSID即可。在模拟器中，计算机要使用无线网络必须先添加无线网卡，当一个网络中存在两个或两个以上的无线接入设备时，计算机要选择正确的接入点。
学习小结
