路由器
配置与应用
项目3
鹏博公司的网络管理员要对网络进行检查，其中，首先要检查的就是路由器中的路由表。当管理员了解并掌握了网络中各路由器中的路由表后，基本就掌握了整个网络的结构、传输协议、网络路径等信息，有助于对网络进行管理与维护。
情景描述
静态路由的配置
任务3.3
3.3.1 认识路由表
静态路由的配置
任务3.3
3.3.1 认识路由表
实 现 步 骤

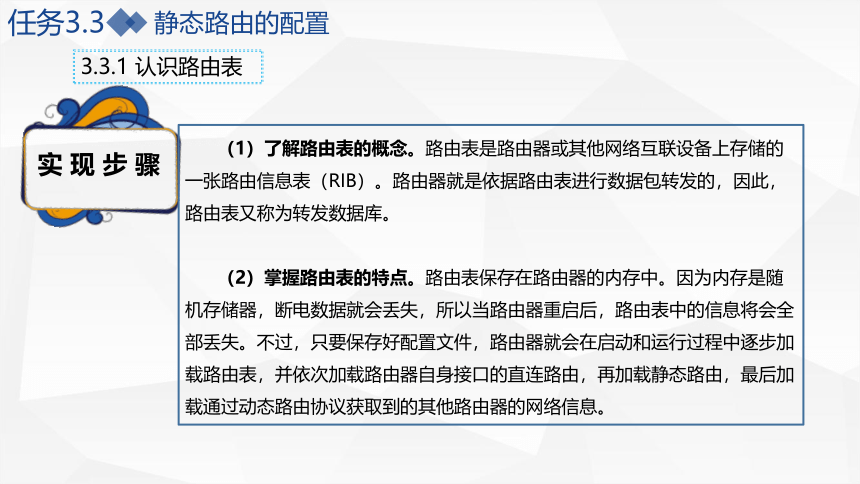

（1）了解路由表的概念。路由表是路由器或其他网络互联设备上存储的一张路由信息表（RIB）。路由器就是依据路由表进行数据包转发的，因此，路由表又称为转发数据库。
（2）掌握路由表的特点。路由表保存在路由器的内存中。因为内存是随机存储器，断电数据就会丢失，所以当路由器重启后，路由表中的信息将会全部丢失。不过，只要保存好配置文件，路由器就会在启动和运行过程中逐步加载路由表，并依次加载路由器自身接口的直连路由，再加载静态路由，最后加载通过动态路由协议获取到的其他路由器的网络信息。
静态路由的配置
任务3.3
3.3.1 认识路由表

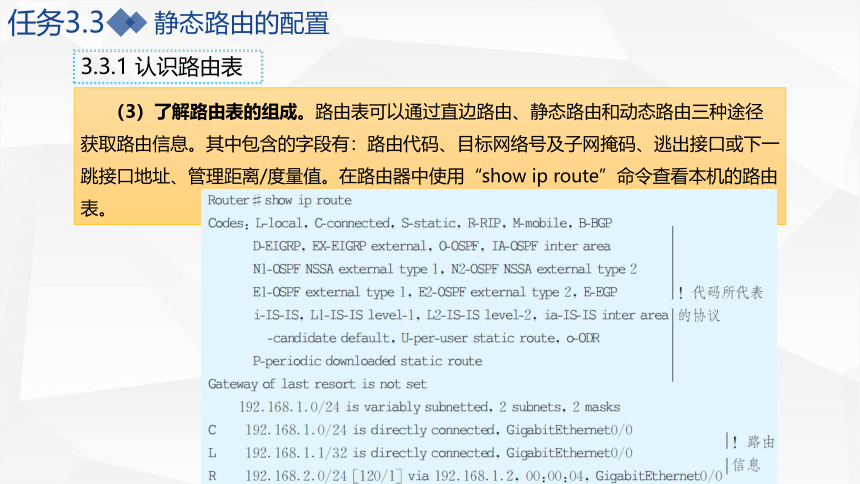

（3）了解路由表的组成。路由表可以通过直边路由、静态路由和动态路由三种途径获取路由信息。其中包含的字段有：路由代码、目标网络号及子网掩码、逃出接口或下一跳接口地址、管理距离/度量值。在路由器中使用“show ip route”命令查看本机的路由表。
静态路由的配置
任务3.3
3.3.1 认识路由表

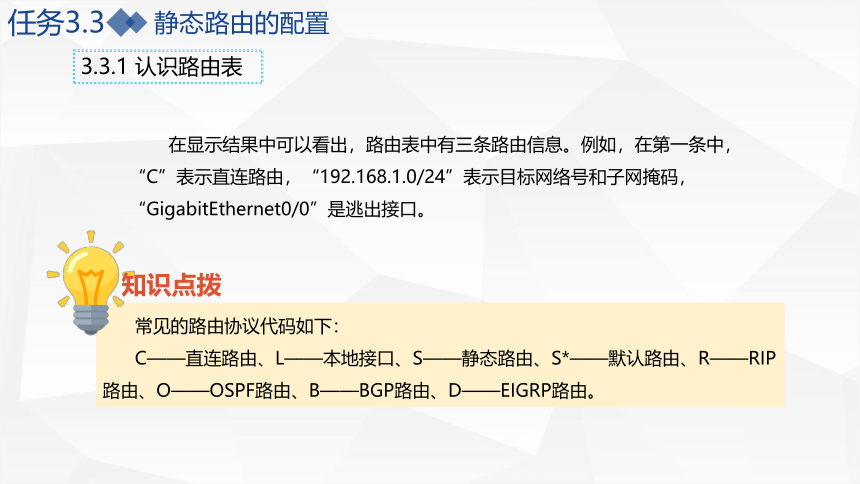

在显示结果中可以看出，路由表中有三条路由信息。例如，在第一条中，“C”表示直连路由，“192.168.1.0/24”表示目标网络号和子网掩码，“GigabitEthernet0/0”是逃出接口。
常见的路由协议代码如下：
C——直连路由、L——本地接口、S——静态路由、S*——默认路由、R——RIP路由、O——OSPF路由、B——BGP路由、D——EIGRP路由。
知识点拨
静态路由的配置
任务3.3
3.3.1 认识路由表
C、L、S、S*、R、O、B、D分别代表什么？
静态路由的配置
任务3.3
3.3.1 认识路由表

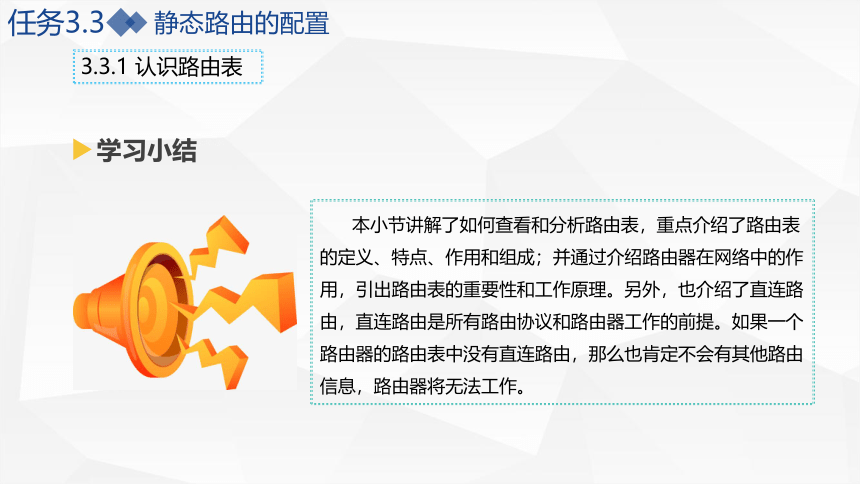

本小节讲解了如何查看和分析路由表，重点介绍了路由表的定义、特点、作用和组成；并通过介绍路由器在网络中的作用，引出路由表的重要性和工作原理。另外，也介绍了直连路由，直连路由是所有路由协议和路由器工作的前提。如果一个路由器的路由表中没有直连路由，那么也肯定不会有其他路由信息，路由器将无法工作。
学习小结
静态路由的配置
任务3.3
3.3.2标准静态路由与默认路由的配置
鹏博公司在成立初期规模很小，只有3台路由器。所以，网络管理员经过考虑后，决定使用静态路由来配置公司网络。
本节内容使用Cisco 2911路由器3台，PC 3台，交叉双绞线5根，拓扑图如图3-15所示。
情景描述
静态路由的配置
任务3.3
3.3.2标准静态路由与默认路由的配置
图3-15 项目3拓扑图8
静态路由的配置
任务3.3
3.3.2标准静态路由与默认路由的配置
（1）按照拓扑图进行设备连接。
（2）按照表3-4所示参数设置表进行初始配置。
表3-4参数设置表3
静态路由的配置
任务3.3
3.3.2标准静态路由与默认路由的配置
路由器0：
路由器1：
路由器2：
静态路由的配置
任务3.3
3.3.2标准静态路由与默认路由的配置
（3）查看各路由器的路由表和接口配置。
路由器0：
路由器1：
静态路由的配置
任务3.3
3.3.2标准静态路由与默认路由的配置
路由器2：
（4）在完成路由器和计算机的基础配置后，查看3台PC之间是否能够通信。使用PC0 ping PC1和PC2，如图3-16所示，网络还不能通信，需要配置路由项。
图3-16 测试网络连通性2
路由器1：
静态路由的配置
任务3.3
3.3.2标准静态路由与默认路由的配置
（5）分别在3个路由器上配置静态路由。
路由器0：
静态路由的配置
任务3.3
3.3.2标准静态路由与默认路由的配置
路由器2：
配置静态路由必须是成对配置（双向配置），即在当前路由器中配置一条指向其他路由器所连接的网络时，也要在那一端的路由器上配置一条指向自己的路由项。
使用静态路由时，只要不是直连网段都需要配置路由。
知识点拨
静态路由的配置
任务3.3
3.3.2标准静态路由与默认路由的配置
（6）如图3-17所示，PC之间已经可以通信。
图3-17 测试网络连通性3
1.静态路由
静态路由是指由用户或网络管理员手动配置的路由信息。当网络的拓扑结构或链路的状态发生变化时，网络管理员需要手动去修改路由表中相关的静态路由信息。静态路由信息在默认情况下是私有的，不会传递给其他路由器。当然，网络管理员也可以通过对路由器进行设置使之成为共享的。静态路由一般适用于比较简单的网络环境（网络中的路由器数量少于5台）。
2.静态路由的优缺点
优点：网络安全性高、节省路由器CPU资源、节约网络带宽。
缺点：网络管理员工作量大，无法适应网络变化，不适合在大型网络中使用。
知识储备
3.默认路由
默认路由是一种特殊的静态路由，是指当路由表中与数据包的目的地址之间没有匹配的路由项时，路由器能够做出的选择。
4.默认路由的格式和特点
默认路由就是将目标地址和网络掩码都改成“0”，即“ip route 0.0.0.0 0.0.0.0”，跳出接口或下一跳接口地址。默认路由可以大大减少管理人员的工作量，但是，默认路由只能配置在边界路由器（路由器上只有一个接口连接另一台路由器）上。
知识储备
静态路由的配置
任务3.3
3.3.2标准静态路由与默认路由的配置
本小节讲解了如何配置静态路由及在静态路由中比较特殊的默认路由。一定要注意默认路由只能配置在边界路由器上。
学习小结
