路由器
配置与应用
项目3
动态路由的配置
任务3.4
相对于静态路由协议，动态路由协议更适合在大型网络中使用。通过动态路由协议，路由器可以动态学习远程网络的信息，并自动将信息添加到各自的路由表中。而静态路由是由网络管理员逐条配置路由条目的，当网络中存在较多的路由器时，会给网络管理员增加很大的工作量，而且容易出现错误。动态路由可以根据网络的变化自行维护路由表，不需要人为的干预。
动态路由的配置
任务3.4
鹏博公司的网络在逐渐扩大，使用的路由器也越来越多。网络管理员发现原来配置的静态路由已经不适合现在的网络，还给自己带来很重的工作负担。于是，网络管理员决定将静态路由改为动态路由RIP协议来实现网络互通。
本节内容使用Cisco 2911路由器3台，PC 3台，交叉双绞线5根，拓扑图如图3-18所示。
情景描述
3.4.1 RIP动态路由配置
任务3.4
3.4.1 RIP动态路由配置
动态路由的配置

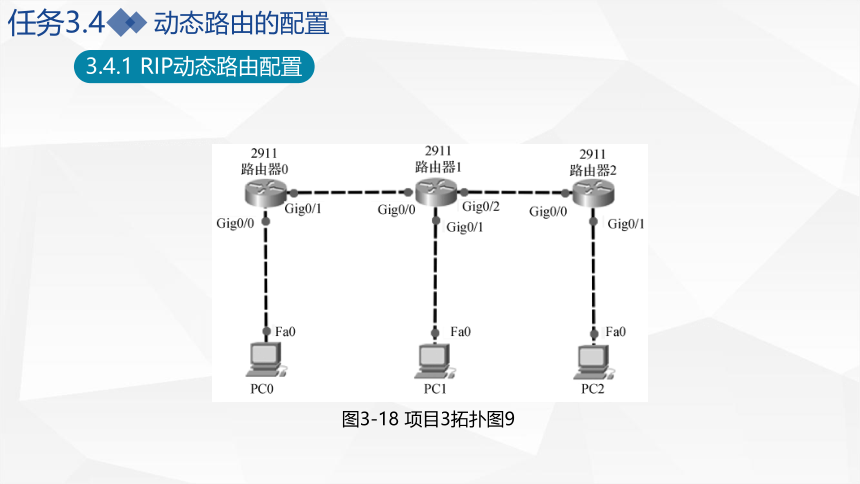

图3-18 项目3拓扑图9
任务3.4
3.4.1 RIP动态路由配置
动态路由的配置
（1）按照拓扑图进行设备连接。
（2）按照参数设置表（见表3-5）进行初始配置。

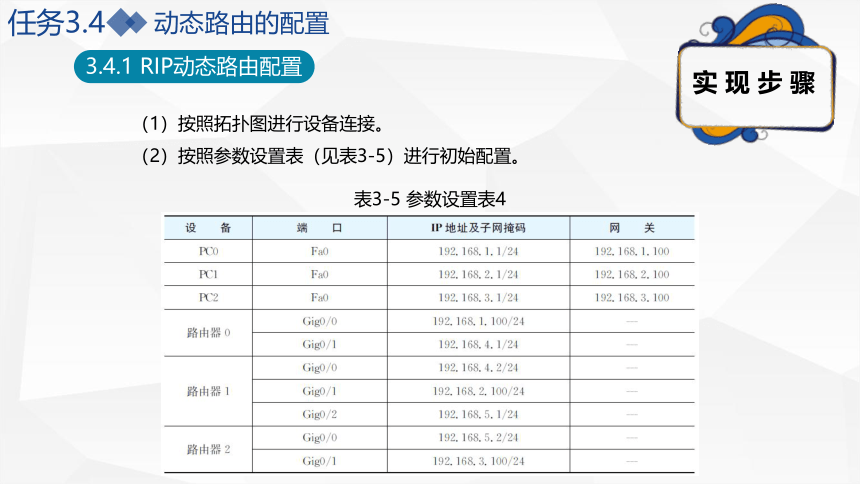

表3-5 参数设置表4
实 现 步 骤
任务3.4
3.4.1 RIP动态路由配置
动态路由的配置
路由器0：
路由器1：
路由器2：
任务3.4
3.4.1 RIP动态路由配置
动态路由的配置

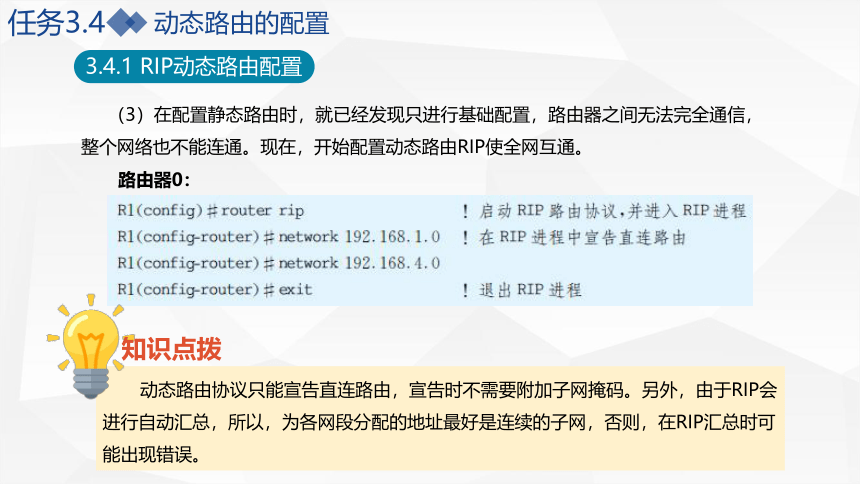

（3）在配置静态路由时，就已经发现只进行基础配置，路由器之间无法完全通信，整个网络也不能连通。现在，开始配置动态路由RIP使全网互通。
路由器0：
动态路由协议只能宣告直连路由，宣告时不需要附加子网掩码。另外，由于RIP会进行自动汇总，所以，为各网段分配的地址最好是连续的子网，否则，在RIP汇总时可能出现错误。
知识点拨
任务3.4
3.4.1 RIP动态路由配置
动态路由的配置

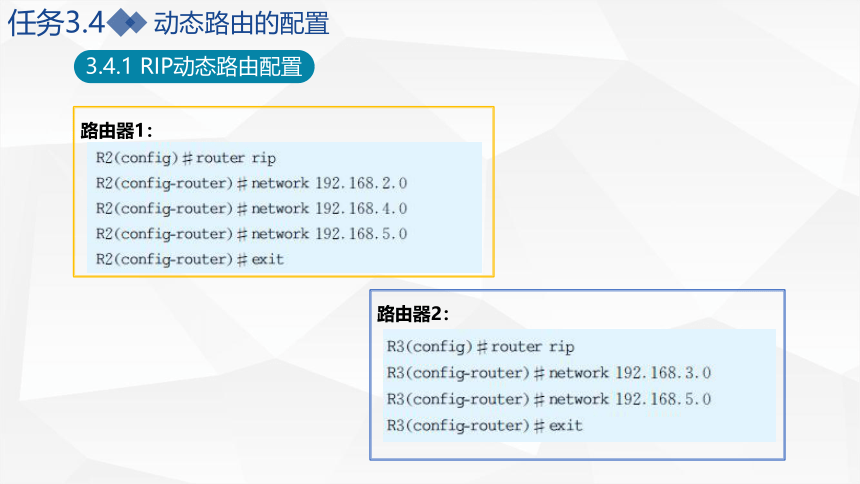

路由器1：
路由器2：
路由器1：
静态路由的配置
任务3.3

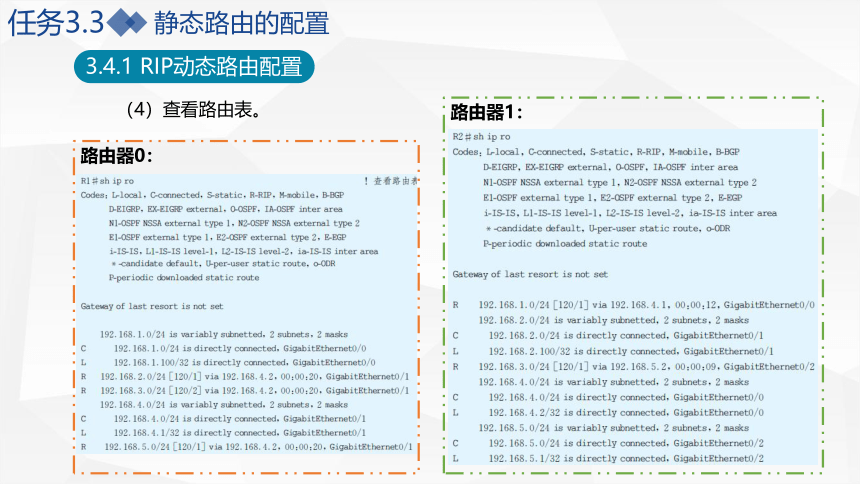

（4）查看路由表。
路由器0：
3.4.1 RIP动态路由配置
静态路由的配置
任务3.3

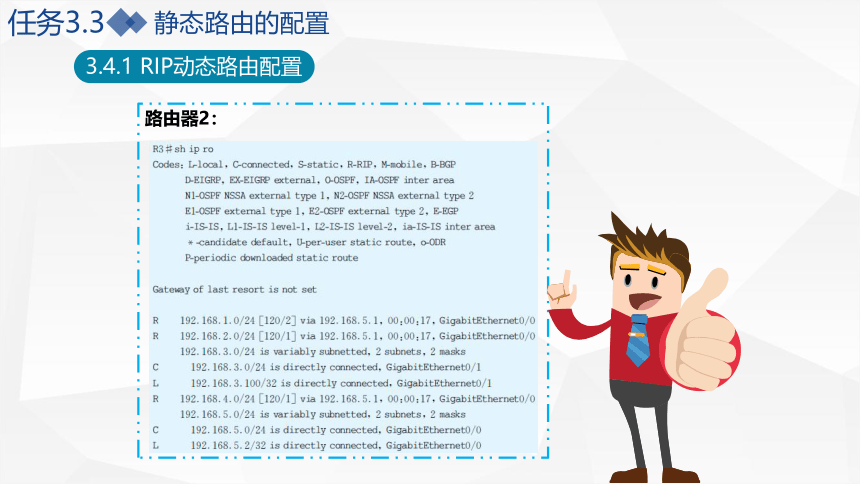

路由器2：
3.4.1 RIP动态路由配置
任务3.4
3.4.1 RIP动态路由配置
动态路由的配置

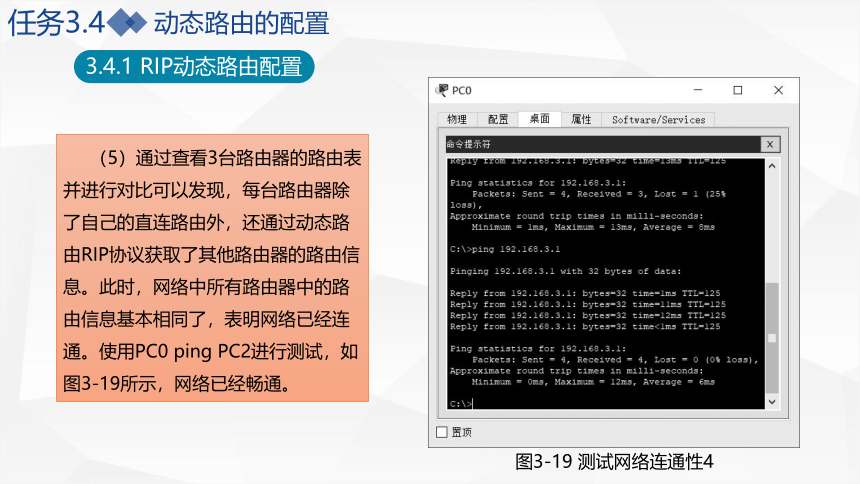

（5）通过查看3台路由器的路由表并进行对比可以发现，每台路由器除了自己的直连路由外，还通过动态路由RIP协议获取了其他路由器的路由信息。此时，网络中所有路由器中的路由信息基本相同了，表明网络已经连通。使用PC0 ping PC2进行测试，如图3-19所示，网络已经畅通。
图3-19 测试网络连通性4
知识储备

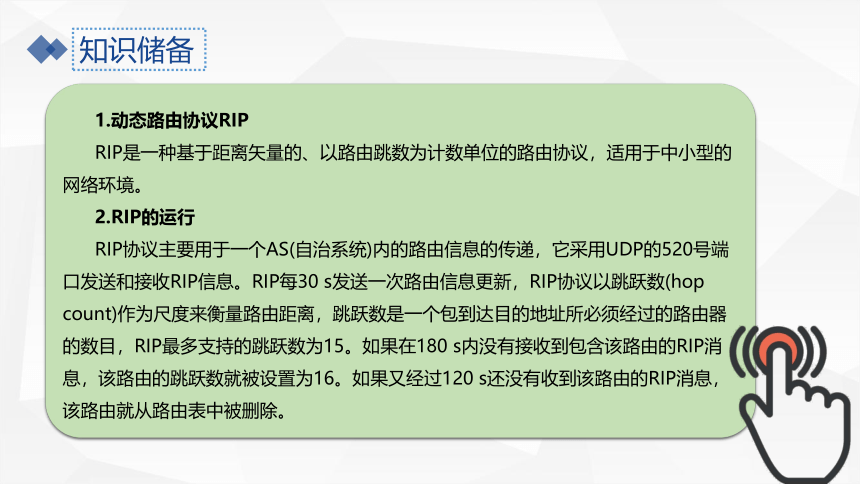

1.动态路由协议RIP
RIP是一种基于距离矢量的、以路由跳数为计数单位的路由协议，适用于中小型的网络环境。
2.RIP的运行
RIP协议主要用于一个AS(自治系统)内的路由信息的传递，它采用UDP的520号端口发送和接收RIP信息。RIP每30 s发送一次路由信息更新，RIP协议以跳跃数(hop count)作为尺度来衡量路由距离，跳跃数是一个包到达目的地址所必须经过的路由器的数目，RIP最多支持的跳跃数为15。如果在180 s内没有接收到包含该路由的RIP消息，该路由的跳跃数就被设置为16。如果又经过120 s还没有收到该路由的RIP消息，该路由就从路由表中被删除。
3.RIP的版本
RIP协议有RIPv1和RIPv2两个版本，RIPv1提出较早，缺陷较多，RIPv2是RIPv1的修正版本。因此，两者之间是有一些区别的，如表3-6所示。
表3-6 RIPv1和RIPv2的对比
知识储备
知识储备
4.RIPv2的配置方式
在router rip命令进入RIP进程后，默认版本为RIPv1，要启用RIPv2，需要输入“version 2”命令并按Enter键。
另外，有时不需要RIP的自动汇总功能，可以在启用RIPv2版本后输入“no auto-summary”命令并按Enter键来关闭自动汇总功能。
任务3.4
3.4.1 RIP动态路由配置
动态路由的配置
RIPv1和RIPv2的对比，有什么差别？
任务3.4
3.4.1 RIP动态路由配置
动态路由的配置
本小节讲解了如何通过RIP路由协议实现全网互通，并介绍了RIP相关的概念和版本。在配置RIP时需要注意，“no auto-summary”（关闭自动汇总）命令只支持RIPv2。
学习小结
动态路由的配置
任务3.4
鹏博公司的规模在不断扩大，网络也随之扩充。网络管理员发现，公司网络中使用的设备都是思科公司生产的。于是，出于提高网络性能的考虑，网络管理员认为可以使用思科私有的动态路由协议，即增强型内部网关路由协议（EIGRP），实现全网互通。
本节内容使用Cisco 2911路由器3台，PC 3台，交叉双绞线5根，拓扑图如图3-20所示。
情景描述
3.4.2 EIGRP动态路由配置
动态路由的配置
任务3.4
3.4.2 EIGRP动态路由配置
图3-20 项目3拓扑图10
动态路由的配置
任务3.4
3.4.2 EIGRP动态路由配置
（1）按照拓扑图进行设备连接。
（2）按照参数设置表（见表3-7）进行初始配置。
表3-7 参数设置表5
实 现 步 骤
动态路由的配置
任务3.4
3.4.2 EIGRP动态路由配置
路由器0：
路由器1：
路由器2：
动态路由的配置
任务3.4
3.4.2 EIGRP动态路由配置
（3）为各路由器配置EIGRP路由。
路由器0：
在配置EIGRP时，各路由器的EIGRP进程号要保持一致，否则，不同进程号的EIGRP路由协议之间无法通信。
自动汇总在简单的网络中较适用，如果是大型网络，而且使用了IP地址划分来分配地址，建议关闭自动汇总，否则可能会出现路由错误。
知识点拨
任务3.4
动态路由的配置
路由器1：
路由器2：
3.4.2 EIGRP动态路由配置
路由器1：
（4）查看各路由器的路由表。
路由器0：
3.4.2 EIGRP动态路由配置
任务3.4
动态路由的配置
动态路由的配置
任务3.4
3.4.2 EIGRP动态路由配置
路由器2：
（5）通过查看3台路由器的路由表并进行对比可以发现，每台路由器除了自己的直连路由外，还通过动态路由EIGRP协议获取了其他路由器的路由信息。此时，网络中所有路由器中的路由信息基本相同了，表明网络已经连通。使用PC0 ping PC2进行测试，如图3-21所示，网络已经畅通。
动态路由的配置
任务3.4
3.4.2 EIGRP动态路由配置
图3-21 测试网络连通性5
知识储备
1.EIGRP的概念
增强内部网关路由协议（enhanced interior gateway routing protocol，EIGRP）也翻译为加强型内部网关路由协议。 EIGRP是Cisco公司的私有协议(2013年已经公有化),它是结合了链路状态和距离矢量型路由选择协议的Cisco专用协议，采用弥散修正（Diffusing Update）算法(DUAL)来实现快速收敛，可以不发送定期的路由更新信息以减少带宽的占用，支持AppleTalk、IP、Novell和NetWare等多种网络层协议。
知识储备
（1）通过发送和接收Hello包来建立和维持邻居关系，并交换路由信息。
（3）EIGRP的管理距离为90或170。
（5）支持IP、IPX和AppleTalk等多种网络层协议。
（2）采用组播(224.0.0.10)或单播进行路由增量更新，减少带宽占用。
（4）支持可变长子网掩码(VLSM)，默认开启自动汇总功能。
2.EIGRP的特点
知识储备
（6）对每一种网络协议，EIGRP都维持独立的邻居表、拓扑表和路由表。
（8）支持等价和非等价的负载均衡。
（10）无缝连接数据链路层协议和拓扑结构，EIGRP不要求对OSI参考模型的二层协议进行特别的配置。
（7）EIGRP使用DUAL来实现快速收敛并确保没有路由环路，存储整个网络拓扑结构的信息，以便快速适应网络变化。
（9）使用可靠传输协议(RTP)保证路由信息传输的可靠性。
2.EIGRP的特点
动态路由的配置
任务3.4
3.4.2 EIGRP动态路由配置
EIGRP的特点有哪些？
动态路由的配置
任务3.4
3.4.2 EIGRP动态路由配置
本小节讲解了如何通过EIGRP路由协议实现全网互通。需要注意的是，在配置EIGRP时，进程号一定要保持一致。另外，EIGRP起初是私有协议，在2013年后公有化，但仅限在其他网络设备厂商的一些新设备上，较早的设备仍不支持EIGRP。
学习小结
动态路由的配置
任务3.4
3.4.3 OSPF动态路由配置
随着鹏博公司网络的扩大，要使用的路由器也越来越多。网络管理员发现，RIP协议已经不再适用于现有网络，于是决定使用OSPF动态路由协议替换RIP动态路由协议，实现网络互通。
本节内容使用Cisco 2911路由器3台，PC 3台，交叉双绞线5根，拓扑图如图3-22所示。
情景描述
动态路由的配置
任务3.4
3.4.3 OSPF动态路由配置
图3-22 项目3拓扑图11
动态路由的配置
任务3.4
3.4.3 OSPF动态路由配置
实 现 步 骤
（1）按照拓扑图进行设备连接。
（2）按照参数设置表（见表3-8）进行初始配置。
表3-8 参数设置表6
动态路由的配置
任务3.4
路由器0：
路由器1：
路由器2：
3.4.3 OSPF动态路由配置
动态路由的配置
任务3.4
3.4.3 OSPF动态路由配置
（3）为各路由器配置EIGRP路由。
路由器0：
在配置OSPF时，各路由器的OSPF进程号可以不同，一个路由器中也可以有多个OSPF进程，但将进程号设置成相同时，可以方便查看和管理。
OSPF是无类路由协议，需要加子网掩码。本例中的0.0.0.255是其网段的反向子网掩码。
OSPF是按区域划分的，第一个区域必须是0。宣告网段时，需要说明其所在的区域。
知识点拨
动态路由的配置
任务3.4
3.4.3 OSPF动态路由配置
路由器1：
路由器2：
动态路由的配置
任务3.4
3.4.3 OSPF动态路由配置
路由器1：
（4）查看各路由器的路由表。
路由器0：
动态路由的配置
任务3.4
3.4.3 OSPF动态路由配置
路由器2：
动态路由的配置
任务3.4
3.4.3 OSPF动态路由配置
（5）通过查看3台路由器的路由表并进行对比可以发现，每台路由器除了自己的直连路由外，还通过动态路由OSPF协议获取了其他路由器的路由信息。此时，网络中所有路由器中的路由信息基本相同了，表明网络已经连通。使用PC0 ping PC2进行测试，如图3-23所示，网络已经畅通。
图3-23 测试网络连通性6
知识储备
OSPF的概念
OSPF(open shortest path first，开放式最短路径优先)是一个内部网关协议(interior gateway protocol，IGP)，用于在单一自治系统(autonomous system,AS)内决策路由，是对链路状态路由协议的一种实现。
OSPF的区域
在规模相对较小的区域中，可以将OSPF配置为单区域，即所有的路由器划分在0区域中，这是OSPF的主干区域，是必须存在的。如果网络规模较大，可以划分多个区域。需要注意的是，其他区域的进程号为1~4 294 967 295，这些区域必须与主干区域0直接连通。一个OSPF进程中只能有一个主干区域0。
知识储备
OSPF的特点
提示：OSPF有其自身的适应场景，本身支持验证，提高了安全性，在使用时要从网络安全的角度思考，树立安全意识。
动态路由的配置
任务3.4
本小节讲解了如何通过OSPF路由协议实现全网互通。需要注意的是，在配置OSPF时，宣告网段号需要配置反掩码，并指定其所在的区域。在多区域的OSPF中，其他区域必须与主干区域0直接连通。
学习小结
3.4.3 OSPF动态路由配置
动态路由的配置
任务3.4
3.4.3 OSPF动态路由配置
在配置OSPF时，需要注意些什么？
动态路由的配置
任务3.4
3.4.4 路由重分布的配置
鹏博公司的网络在扩建之后主要分成了两个区域：一个区域是早期的网络，使用了RIP动态路由协议使网络互通；另一个区域是新建的网络，使用的是OSPF动态路由协议使网络互通。现在，两个网络要连接在一起，而由于一些原因，要更改路由协议比较麻烦。因此，网络管理员决定使用路由重分布的功能将两个网络连通。
本节内容使用Cisco 2911路由器3台，PC 2台，交叉双绞线4根，拓扑图如图3-24所示。
情景描述
动态路由的配置
任务3.4
3.4.4 路由重分布的配置
图3-24 项目3拓扑图12
动态路由的配置
任务3.4
3.4.4 路由重分布的配置
实 现 步 骤
（1）按照拓扑图进行设备连接。
（2）按照参数设置表（见表3-9）进行初始配置。
表3-9 参数设置表7
动态路由的配置
任务3.4
路由器0：
路由器1：
路由器2：
3.4.4 路由重分布的配置
动态路由的配置
任务3.4
3.4.4 路由重分布的配置
（3）路由器0配置RIP动态路由协议。
（4）路由器1配置RIP和OSPF动态路由协议。
动态路由的配置
任务3.4
3.4.4 路由重分布的配置
（5）路由器2配置OSPF动态路由协议。
（6）测试PC1与PC2之间的连通性，如图3-25所示，两台主机之间不能通信。
图3-25 测试网络连通性7
动态路由的配置
任务3.4
3.4.4 路由重分布的配置
（7）查看各路由器中的路由表可以发现，路由器1中的路由表包含了网络中的所有网络段，而路由器0和路由器2没有对方的路由条目。
路由器0：
路由器1：
动态路由的配置
任务3.4
3.4.4 路由重分布的配置
路由器2：
动态路由的配置
任务3.4
3.4.4 路由重分布的配置
（8）在路由器1中测试与PC0和PC1的连通性。
经测试可以得知，路由器1与两台PC之间都已经连通，但PC之间不能连通。这说明路由器1将自身的RIP路由条目和OSPF路由条目进行了隔离，两者之间也不能互相连通。
动态路由的配置
任务3.4
3.4.4 路由重分布的配置
（9）在路由器1中配置路由重分布。
“metric”是指定管理距离（administrative distance，AD）值。
RIP认为，重分布进来的路由条目的metric值(种子metric)是无穷大；EIGRP认为，重分布进来的路由条目的metric值(种子metric)是无穷大；OSPF认为，重分布进来的路由条目的metric值(种子metric)是20，并且默认是type 2；所以，当把某种协议的路由条目重分布到EIGRP和RIP中时，一定要手工指定metric值。
“subnets”是表示将RIP重分布到OSPF时携带子网掩码。
知识点拨
动态路由的配置
任务3.4
3.4.4 路由重分布的配置
（10）再次查看各路由器的路由表。
路由器0：
路由器1：
动态路由的配置
任务3.4
3.4.4 路由重分布的配置
（10）再次查看各路由器的路由表。
路由器2：
动态路由的配置
任务3.4
3.4.4 路由重分布的配置
（11）从上面的路由表中可以看出，3台路由器的路由表已经同步，现在再测试一次PC1与PC2的连通性，如图3-26所示，网络已经连通。
图3-26 测试网络连通性9
动态路由的配置
任务3.4
本小节讲解了在多种路由协议的网络中，使用路由重分布功能使多种路由协议协同工作，达到全网互通的目的，并介绍了在进行路由重分布时需要注意的事项，如将其他路由协议的路由信息重分布到RIP路由协议中时，需要使用“metric”（指定AD值），而重分布到OSPF时，需要使用“subnets”（携带子网号）。
学习小结
3.4.4 路由重分布的配置
