(共18张PPT)
路由器
配置与应用
项目3
单臂路由器的配置
任务3.2
3.2.1 配置路由器物理接口

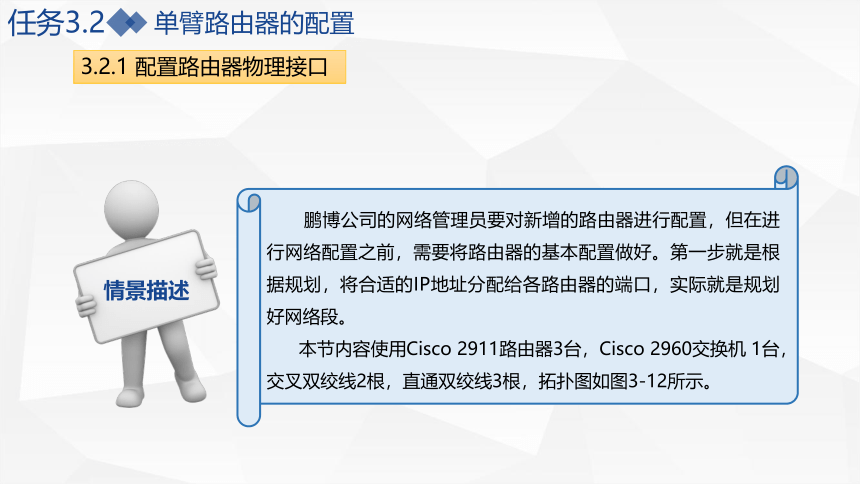

鹏博公司的网络管理员要对新增的路由器进行配置，但在进行网络配置之前，需要将路由器的基本配置做好。第一步就是根据规划，将合适的IP地址分配给各路由器的端口，实际就是规划好网络段。
本节内容使用Cisco 2911路由器3台，Cisco 2960交换机 1台，交叉双绞线2根，直通双绞线3根，拓扑图如图3-12所示。
情景描述
单臂路由器的配置
任务3.2
3.2.1 配置路由器物理接口

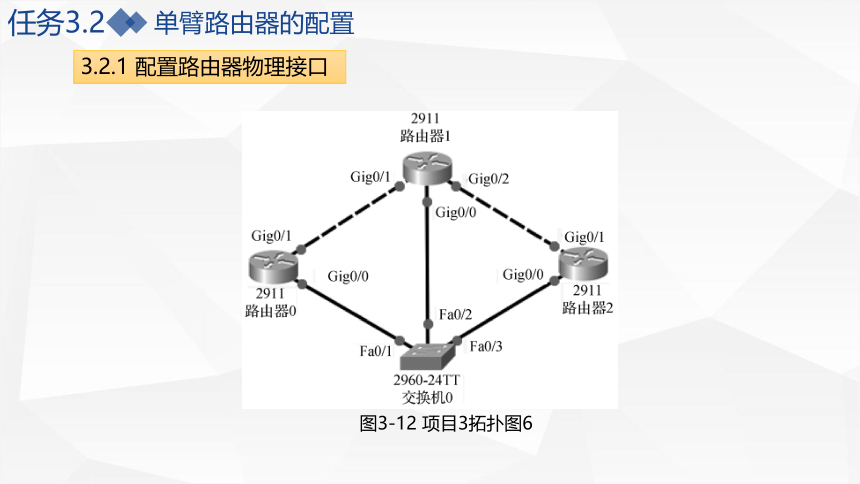

图3-12 项目3拓扑图6
单臂路由器的配置
任务3.2
3.2.1 配置路由器物理接口

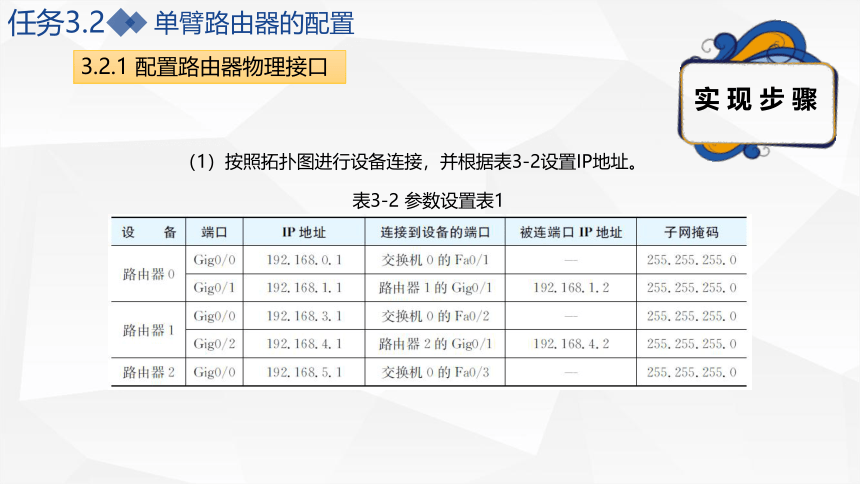

（1）按照拓扑图进行设备连接，并根据表3-2设置IP地址。
表3-2 参数设置表1
实 现 步 骤
单臂路由器的配置
任务3.2
3.2.1 配置路由器物理接口

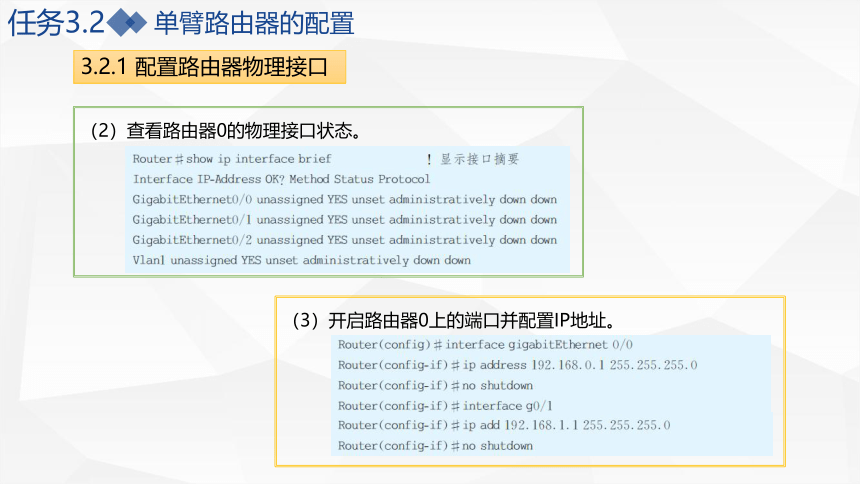

（2）查看路由器0的物理接口状态。
（3）开启路由器0上的端口并配置IP地址。
单臂路由器的配置
任务3.2
3.2.1 配置路由器物理接口

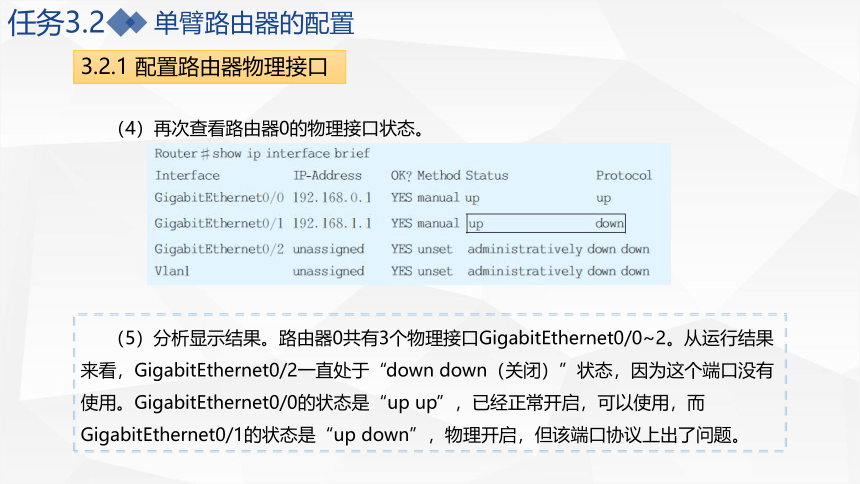

（4）再次查看路由器0的物理接口状态。
（5）分析显示结果。路由器0共有3个物理接口GigabitEthernet0/0~2。从运行结果来看，GigabitEthernet0/2一直处于“down down（关闭）”状态，因为这个端口没有使用。GigabitEthernet0/0的状态是“up up”，已经正常开启，可以使用，而GigabitEthernet0/1的状态是“up down”，物理开启，但该端口协议上出了问题。
单臂路由器的配置
任务3.2
3.2.1 配置路由器物理接口

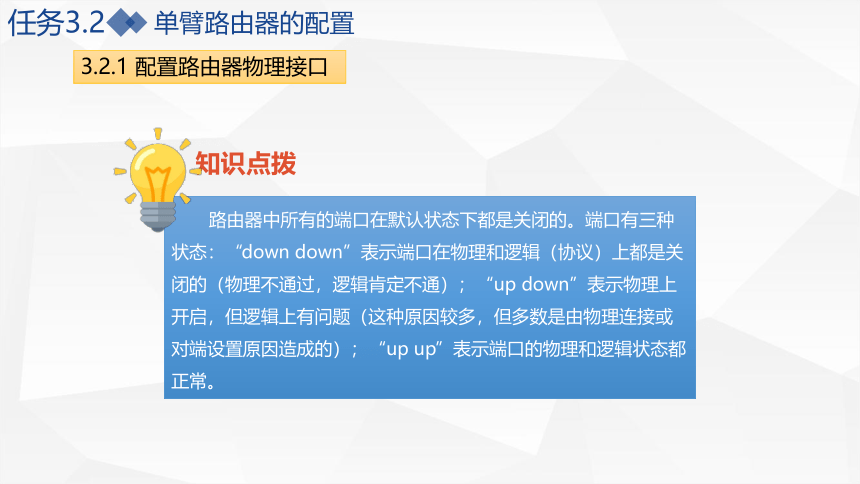

路由器中所有的端口在默认状态下都是关闭的。端口有三种状态：“down down”表示端口在物理和逻辑（协议）上都是关闭的（物理不通过，逻辑肯定不通）；“up down”表示物理上开启，但逻辑上有问题（这种原因较多，但多数是由物理连接或对端设置原因造成的）；“up up”表示端口的物理和逻辑状态都正常。
知识点拨
单臂路由器的配置
任务3.2
3.2.1 配置路由器物理接口
（6）经排查，发现路由器0的GigabitEthernet0/1接口连接的对端端口没有开启，所以造成GigabitEthernet0/1的端口状态是不连通的，也就是“up down”的状态。开启对端端口，再查看路由器0的物理接口状态。
路由器0的GigabitEthernet0/1接口状态已经完全开启，可以正常使用了。
知识储备
1.路由器接口的功能
路由器是网络间互连的设备，工作在OSI网络模型的网络层。路由器的第一个物理接口都连接着一个独立的网络，不过需要注意的是，同一个路由器上的接口地址不能在同一个网段内。也就是说，路由器的每个物理接口都连接着一个广播域，路由器就是通过接口来实现广播域的划分功能的。
2.路由器接口的类型
因为以太网支持的传输介质的种类很多，如双绞线、光纤和同轴电缆（已经淘汰）等，所以，路由器也具有不同类型的接口。例如，路由器接口按照传输速率可以分为标准以太网Ethernet接口（10 Mb/s）、快速以太网FastEthernet接口（100 Mb/s）、千兆以太网GigabitEthernet接口（1 Gb/s）和万兆以太网10GigabitEthernet接口（10 Gb/s）。
单臂路由器的配置
任务3.2
3.2.1 配置路由器物理接口
本小节讲解了如何配置路由器的接口，以及如何查看路由器的接口状态、分析接口信息，并介绍了路由器接口的功能和类型。掌握这些知识对组网也非常重要，因为不同速率的网络要搭配速率相同或更高的接口，否则会严重影响网络的传输速率。
学习小结
单臂路由器的配置
任务3.2
3.2.2 单臂路由器实现VLAN间路由
鹏博公司的规模在扩大，原先集中在一起办公的部门都有了自己独立的办公区域。于是，网络管理员为了方便管理，将交换机按区域划分成了多个VLAN，但还要保证各部门之间能够通信。最终，网络管理员决定使用单臂路由来实现这个功能。
本节内容使用Cisco 2911路由器1台，Cisco 2960交换机 1台，PC 2台，直通双绞线3根，拓扑图如图3-13所示。
情景描述
单臂路由器的配置
任务3.2
3.2.2 单臂路由器实现VLAN间路由
图3-13 项目3拓扑图7
单臂路由器的配置
任务3.2
3.2.2 单臂路由器实现VLAN间路由
（1）按照拓扑图进行设备连接，按照表3-3所示的参数设置表进行初始配置。
表3-3 参数设置表2
实 现 步 骤
单臂路由器的配置
任务3.2
3.2.2 单臂路由器实现VLAN间路由
（2）在交换机中按表3-2建立VLAN，并查看端口划分情况。
单臂路由器的配置
任务3.2
3.2.2 单臂路由器实现VLAN间路由
（3）将交换机的24号端口设置为Trunk模式。
（4）配置路由器。
单臂路由器的配置
任务3.2
3.2.2 单臂路由器实现VLAN间路由
（5）测试网络连通性，如图3-14所示，研发部的PC0能够ping通销售部的PC1，网络连通正常。
图3-14 测试网络连通性
知识储备
1.单臂路由器
在路由器的端口上设置多个逻辑子端口，为每个子端口封闭802.1q协议，并使其对应着一个VLAN。注意，子接口的IP地址就是其所处VLAN中其他终端的网关地址。子接口所在的物理端口必须与交换机的Trunk接口相连。
2.子接口
通过协议和技术，在路由器的一个物理接口上虚拟出多个逻辑接口。子接口是基于软件的三层逻辑接口，每个接口都可以设置一个不同网段的IP地址，连接不同的网络。
单臂路由器的配置
任务3.2
3.2.2 单臂路由器实现VLAN间路由
本小节讲解了如何使用单臂路由器来解决跨VLAN网络互通的问题，其中，子接口的概念是单臂路由器的重点知识。另外，从单臂路由器的拓扑结构来看，如果网络流量较大，很容易出现瓶颈现象，造成网络拥堵甚至瘫痪。
学习小结
