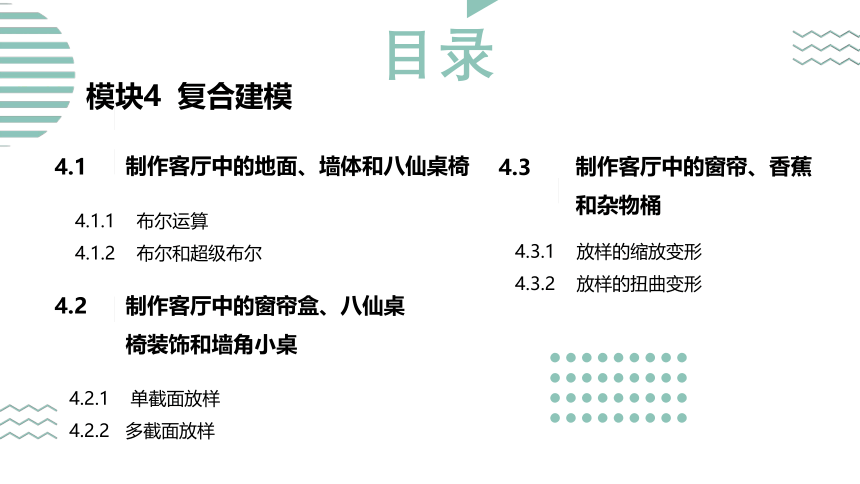

目录
模块4
复合建模
4.1
制作客厅中的地面、墙体和八仙桌椅
4.2
制作客厅中的窗帘盒、八仙桌椅装饰和墙角小桌
4.1.1 布尔运算
4.1.2 布尔和超级布尔
4.2.1 单截面放样
4.2.2 多截面放样
4.3
制作客厅中的窗帘、香蕉
和杂物桶
4.3.1 放样的缩放变形
4.3.2 放样的扭曲变形

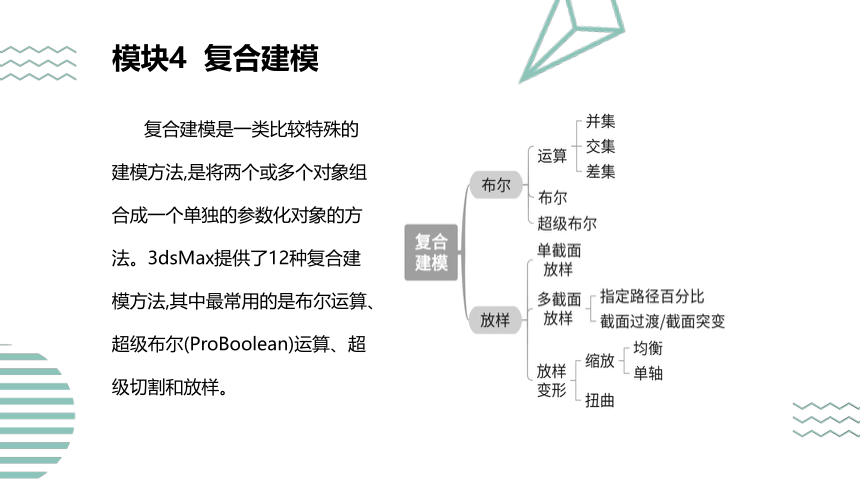

模块4 复合建模
复合建模是一类比较特殊的建模方法,是将两个或多个对象组合成一个单独的参数化对象的方法。3dsMax提供了12种复合建模方法,其中最常用的是布尔运算、超级布尔(ProBoolean)运算、超级切割和放样。
4.3 制作客厅中的窗帘、香蕉和杂物桶

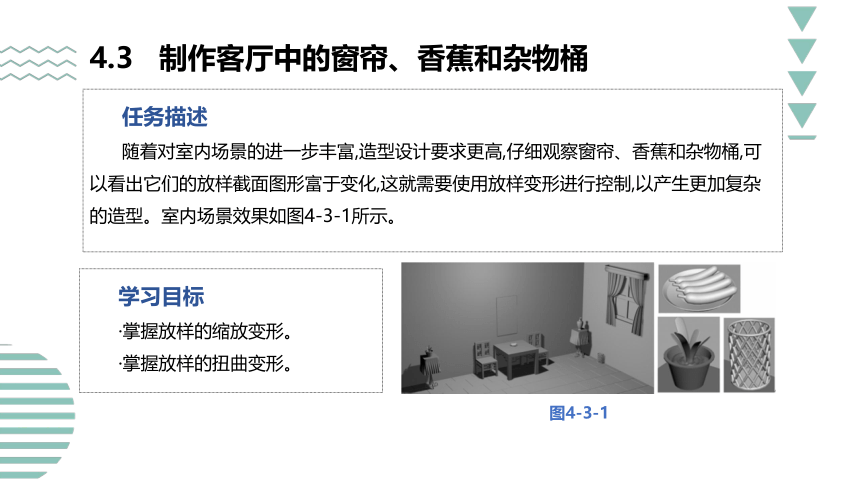

任务描述
随着对室内场景的进一步丰富,造型设计要求更高,仔细观察窗帘、香蕉和杂物桶,可以看出它们的放样截面图形富于变化,这就需要使用放样变形进行控制,以产生更加复杂的造型。室内场景效果如图4-3-1所示。
图4-3-1
学习目标
·掌握放样的缩放变形。
·掌握放样的扭曲变形。
4.3 制作客厅中的窗帘、香蕉和杂物桶

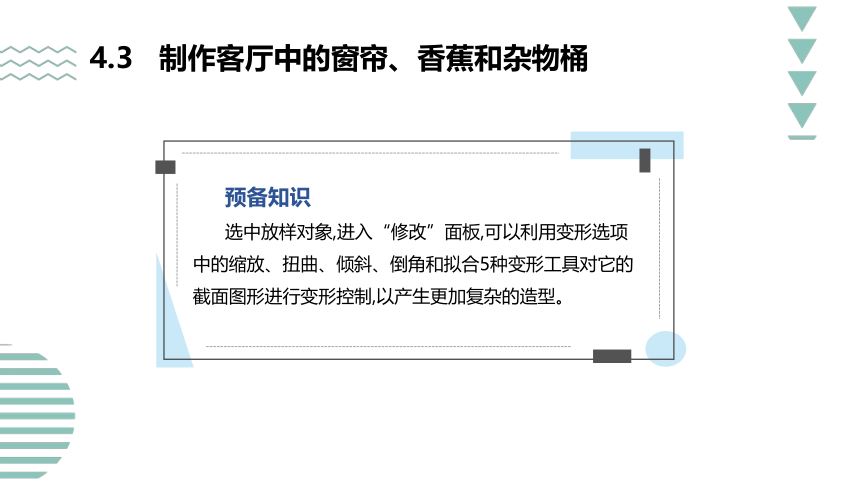

预备知识
选中放样对象,进入“修改”面板,可以利用变形选项中的缩放、扭曲、倾斜、倒角和拟合5种变形工具对它的截面图形进行变形控制,以产生更加复杂的造型。
4.3 制作客厅中的窗帘、香蕉和杂物桶

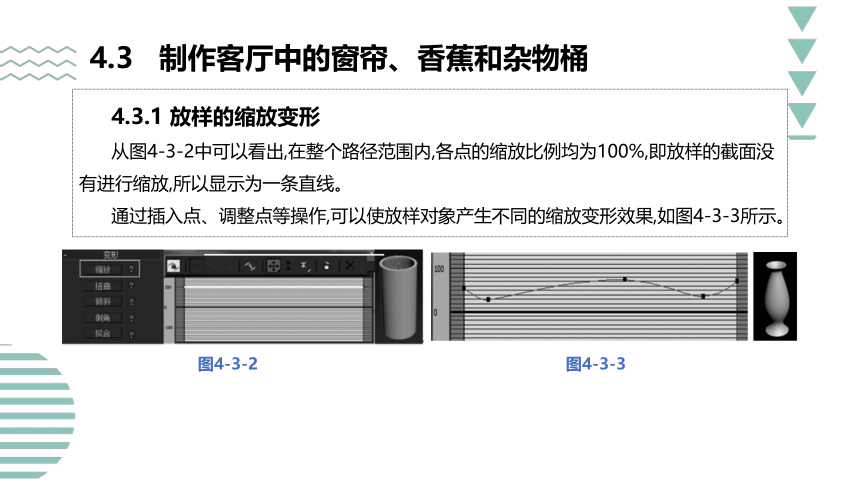

4.3.1 放样的缩放变形
从图4-3-2中可以看出,在整个路径范围内,各点的缩放比例均为100%,即放样的截面没有进行缩放,所以显示为一条直线。
通过插入点、调整点等操作,可以使放样对象产生不同的缩放变形效果,如图4-3-3所示。
图4-3-2
图4-3-3
4.3 制作客厅中的窗帘、香蕉和杂物桶

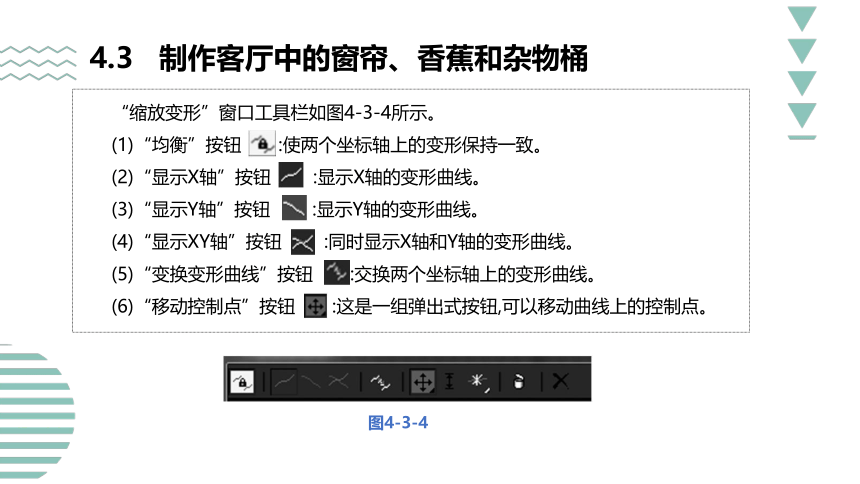

“缩放变形”窗口工具栏如图4-3-4所示。
(1)“均衡”按钮 :使两个坐标轴上的变形保持一致。
(2)“显示X轴”按钮 :显示X轴的变形曲线。
(3)“显示Y轴”按钮 :显示Y轴的变形曲线。
(4)“显示XY轴”按钮 :同时显示X轴和Y轴的变形曲线。
(5)“变换变形曲线”按钮 :交换两个坐标轴上的变形曲线。
(6)“移动控制点”按钮 :这是一组弹出式按钮,可以移动曲线上的控制点。
图4-3-4
4.3 制作客厅中的窗帘、香蕉和杂物桶

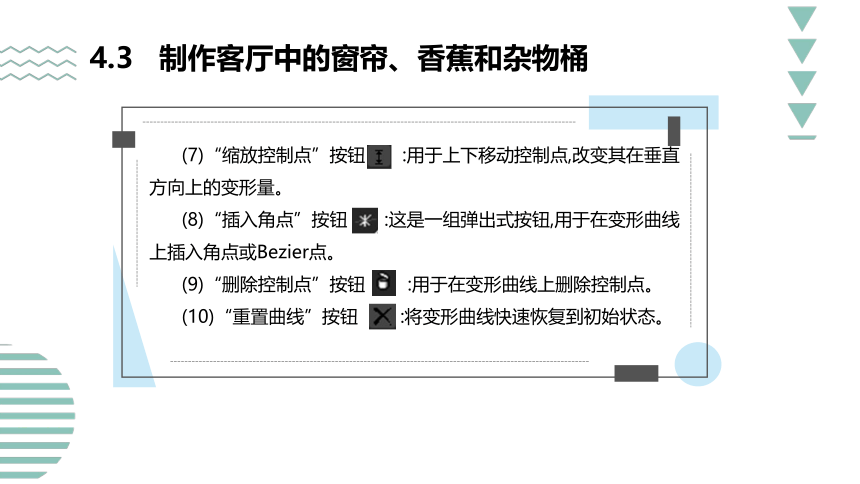

(7)“缩放控制点”按钮 :用于上下移动控制点,改变其在垂直方向上的变形量。
(8)“插入角点”按钮 :这是一组弹出式按钮,用于在变形曲线上插入角点或Bezier点。
(9)“删除控制点”按钮 :用于在变形曲线上删除控制点。
(10)“重置曲线”按钮 :将变形曲线快速恢复到初始状态。
4.3 制作客厅中的窗帘、香蕉和杂物桶
4.3.2 放样的扭曲变形
扭曲变形是使放样对象的截面图形以所在路径为旋转轴,以形成最终的扭曲造型。“扭曲变形”窗口中包含一条红色变形曲线,输入正值时产生逆时针方向的旋转,输入负值时产生顺时针方向的旋转,调整变形曲线,可以得到不同的扭曲效果,如图4-3-5所示。
图4-3-5
4.3 制作客厅中的窗帘、香蕉和杂物桶
动手实践
1.制作窗帘
(1)打开“室内场景.max”,在顶视图中参考窗帘盒绘制折线作为放样截面,将折线转换为“可编辑样条线”,在“顶点”级别下将所有的点转换为Bezier点,调节各点的调节柄,得到图4-3-6所示的曲线。
(2)在左视图中参考窗户绘制直线(窗帘长度)作为放样路径,放样后,调整好窗帘位置,如图4-3-7所示。
图4-3-6
图4-3-7
4.3 制作客厅中的窗帘、香蕉和杂物桶
(3)进入“修改”面板,单击“变形”卷展栏中的“缩放”按钮,打开“缩放变形”窗口,单击 “均衡”按钮 关闭均衡选择状态。单击 “显示Y轴”按钮 ,再单击 “插入角点”按钮 ,在缩放变形线上添加一个点,右击该点,将其转换为Bezier角点。单击“缩放控制点”按钮 ,垂直下移该点,调整曲线的曲度,如图4-3-8所示。
(4)调整窗帘的平滑度。展开“蒙皮参数”卷展栏,将“路径步数”设为15,如图4-3-9所示。
图4-3-8
图4-3-9
4.3 制作客厅中的窗帘、香蕉和杂物桶
(5)选择Loft下的“图形”级别,选中截面曲线,单击“顶”按钮,窗帘效果如图4-3-10所示。
(6)进一步调整。在“缩放变形”窗口中将最后一个点略下移,如图4-3-11所示。
(7)镜像复制窗帘,效果如图4-3-12所示。
图4-3-10
图4-3-11
图4-3-12
4.3 制作客厅中的窗帘、香蕉和杂物桶
2.制作香蕉
(1)在前视图中绘制折线作为放样路径,绘制圆作为放样截面,放样,如图4-3-13所示。
(2)在“缩放变形”窗口中单击“插入角点”按钮 ,插入3个点,调整缩放变形曲线,如图4-3-14所示。
图4-3-14
图4-3-13
4.3 制作客厅中的窗帘、香蕉和杂物桶
(3)复制多个香蕉。利用车削修改器完成果盘制作,把香蕉放到果盘里,如图4-3-15所示。
图4-3-15
4.3 制作客厅中的窗帘、香蕉和杂物桶
3.制作杂物桶
(1)在顶视图中创建圆,在“层次”面板中选择“轴”标签,单击“仅影响轴”按钮,调整圆的轴,如图4-3-16所示。再次单击“仅影响轴”按钮,退出轴调整状态。
(2)单击“角度捕捉”按钮,按30°旋转复制11个圆,将任意一个圆转换为“可编辑样条线”,附加其他11个圆。
(3)在前视图中创建直线作为放样路径,以附加在一起的12个圆作为放样截面图形,进行放样,然后复制一份,如图4-3-17所示。
图4-3-16
图4-3-17
4.3 制作客厅中的窗帘、香蕉和杂物桶
(4)进行扭曲变形,如图4-3-18所示。
(5)将两个放样对象对齐,创建一个圆环作为杂物桶的上边缘,创建一个切角圆柱体作为杂物桶的底面,成组,如图4-3-19所示。
图4-3-18
图4-3-19
4.3 制作客厅中的窗帘、香蕉和杂物桶
拓展练习
1.制作小花盆,如图4-3-20所示。
操作提示:
(1)利用车削修改器制作花盆,如图4-3-21所示。
(2)通过对圆柱体添加噪波修改器来制作土,如图4-3-22所示。
图4-3-21
图4-3-22
图4-3-20
4.3 制作客厅中的窗帘、香蕉和杂物桶
(3)利用放样制作叶片,如图4-3-23所示。
2.制作冰淇淋甜筒,如图4-3-24所示。
操作提示:利用放样的缩放变形和扭曲变形。
图4-3-23
图4-3-24
