绘制图形
3.4

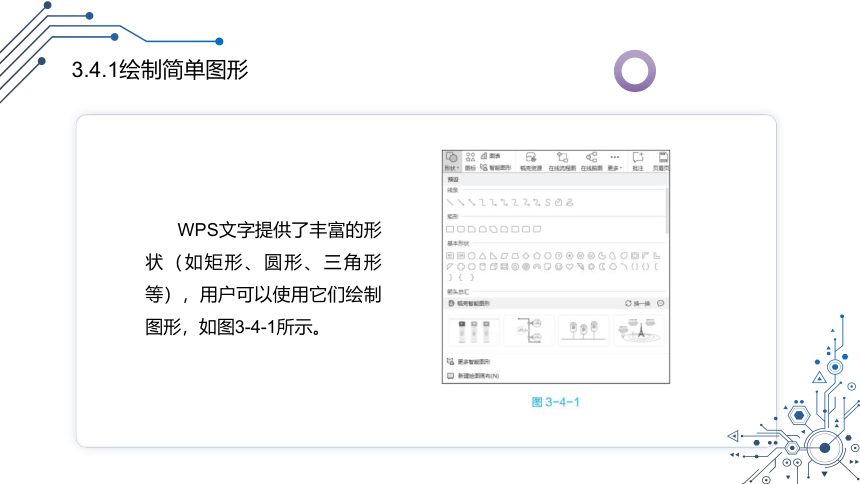

WPS文字提供了丰富的形状（如矩形、圆形、三角形等），用户可以使用它们绘制图形，如图3-4-1所示。
3.4.1绘制简单图形

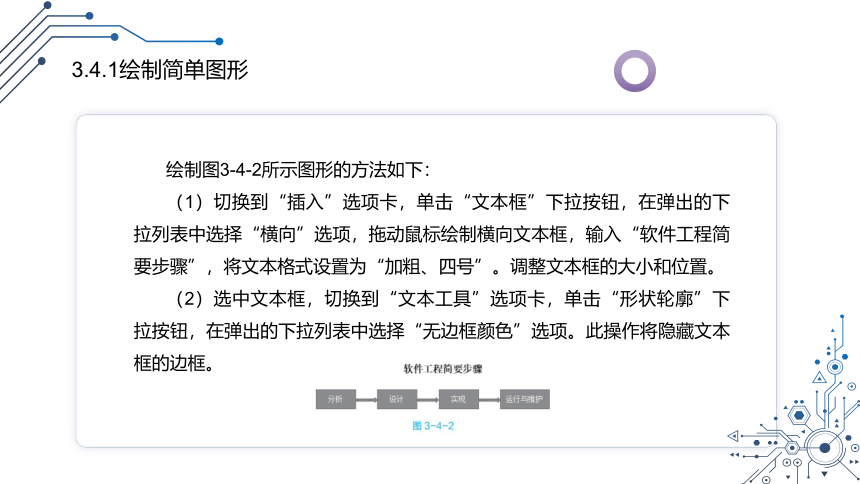

绘制图3-4-2所示图形的方法如下：
（1）切换到“插入”选项卡，单击“文本框”下拉按钮，在弹出的下拉列表中选择“横向”选项，拖动鼠标绘制横向文本框，输入“软件工程简要步骤”，将文本格式设置为“加粗、四号”。调整文本框的大小和位置。
（2）选中文本框，切换到“文本工具”选项卡，单击“形状轮廓”下拉按钮，在弹出的下拉列表中选择“无边框颜色”选项。此操作将隐藏文本框的边框。
3.4.1绘制简单图形

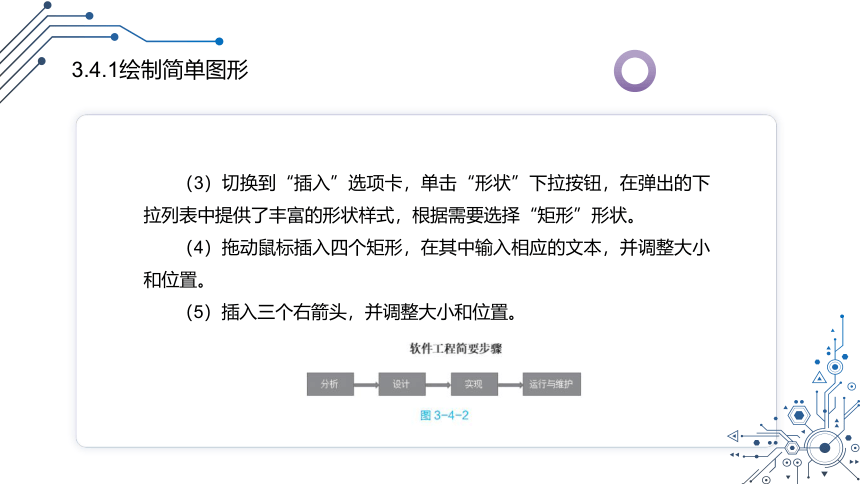

（3）切换到“插入”选项卡，单击“形状”下拉按钮，在弹出的下拉列表中提供了丰富的形状样式，根据需要选择“矩形”形状。
（4）拖动鼠标插入四个矩形，在其中输入相应的文本，并调整大小和位置。
（5）插入三个右箭头，并调整大小和位置。
3.4.1绘制简单图形

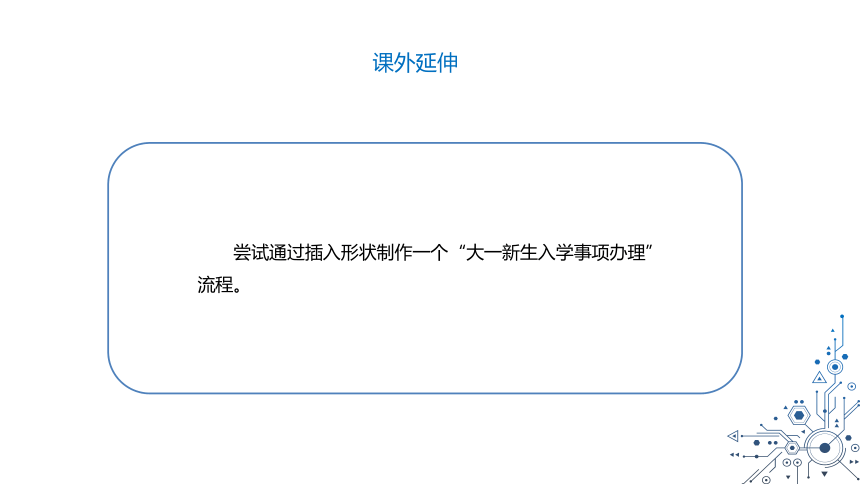

尝试通过插入形状制作一个“大一新生入学事项办理”流程。
课外延伸
3.4.2绘制示意图和结构图

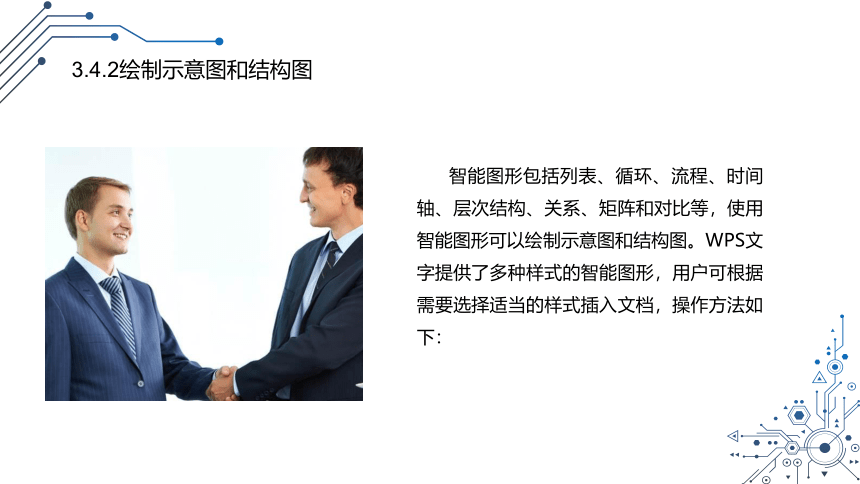

智能图形包括列表、循环、流程、时间轴、层次结构、关系、矩阵和对比等，使用智能图形可以绘制示意图和结构图。WPS文字提供了多种样式的智能图形，用户可根据需要选择适当的样式插入文档，操作方法如下：

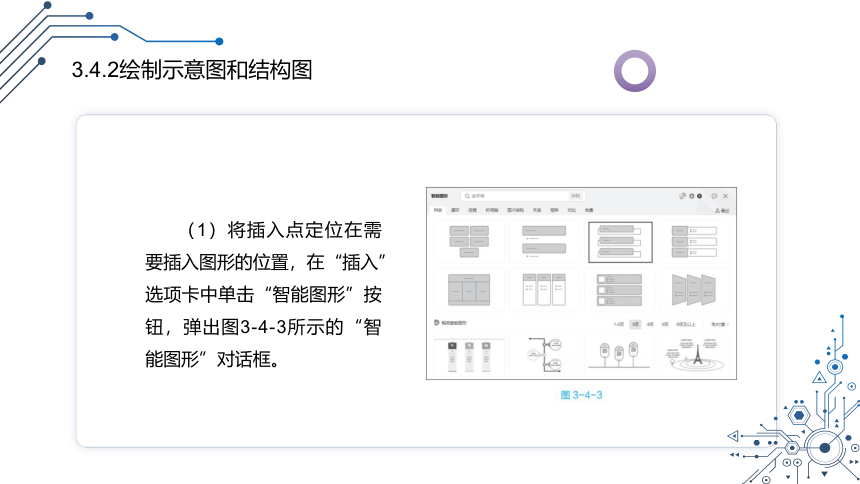

（1）将插入点定位在需要插入图形的位置，在“插入”选项卡中单击“智能图形”按钮，弹出图3-4-3所示的“智能图形”对话框。
3.4.2绘制示意图和结构图

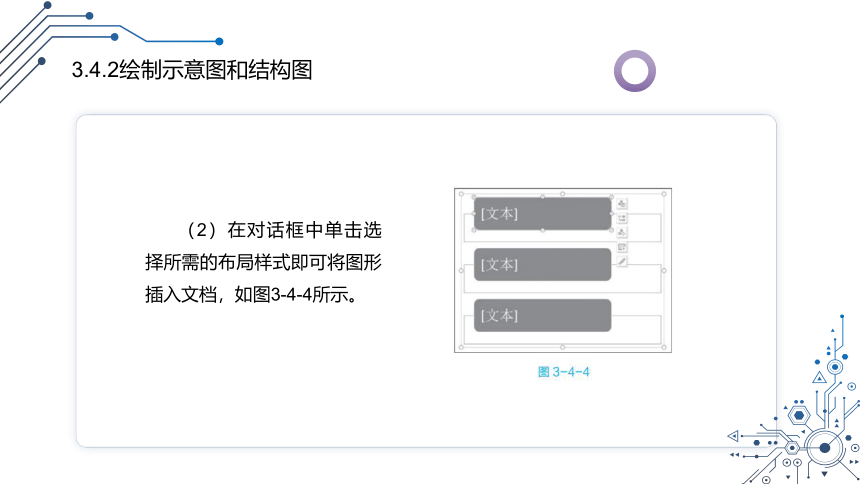

（2）在对话框中单击选择所需的布局样式即可将图形插入文档，如图3-4-4所示。
3.4.2绘制示意图和结构图

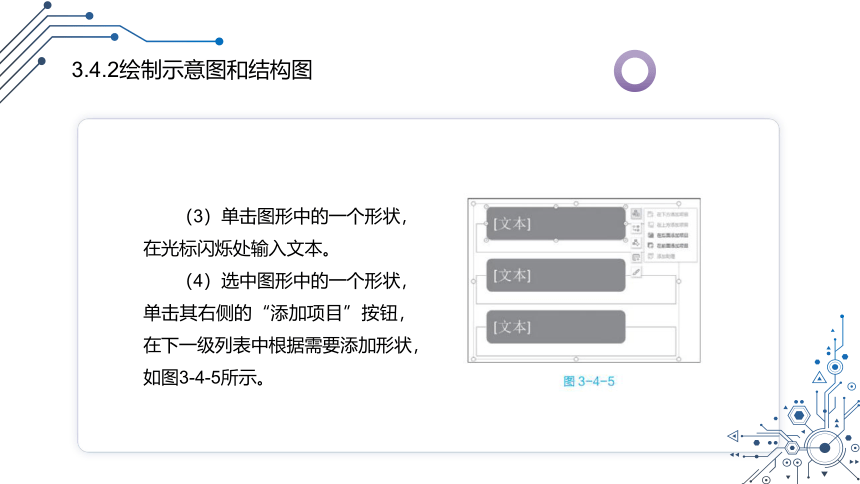

（3）单击图形中的一个形状，在光标闪烁处输入文本。
（4）选中图形中的一个形状，单击其右侧的“添加项目”按钮，在下一级列表中根据需要添加形状，如图3-4-5所示。
3.4.2绘制示意图和结构图
1.插入数学公式
WPS文字提供了多种常用的内置公式供用户直接插入文档中，还可以根据需要编辑公式，具体操作如下：
（1）在“插入”选项卡中单击“公式”下拉按钮，在弹出的下拉列表中选择所需公式即可，如图3-4-6所示。
3.4.3插入公式和符号
1.插入数学公式
（2）如果需要创建公式，则选择公式列表下方的“插入新公式”选项，将在文档中创建一个空白公式框架，然后通过键盘和“公式工具”选项卡中各种符号和按钮输入公式内容，如图3-4-7所示。
3.4.3插入公式和符号
2.插入符号
在创建文本时，随时会遇到使用键盘无法输入的特殊字符，如专业的数学符号、汉语拼音等，这时就可以使用插入符号功能实现。在“插入”选项卡中单击“符号”下拉按钮，在弹出的下拉列表中选择“其他符号”选项，弹出“符号”对话框，从中选择需要的符号，然后单击“插入”按钮即可，如图3-4-8所示。如果需要插入特殊符号，可以在“符号”对话框中切换到“特殊字符”选项卡，在“字符”列表框中选择需要的特殊字符，然后单击“插入”按钮即可。
3.4.3插入公式和符号
制作“七步洗手法”示意图
实战体验
步骤1：打开WPS，执行“新建”→“新建文字”→“空白文档”命令，新建空白文档。
步骤2：在“插入”选项卡中单击“形状”下拉按钮，在弹出的下拉列表中选择“箭头总汇”中的“燕尾形”，如图3-4-9所示。
制作“七步洗手法”示意图
实战体验
步骤3：拖动鼠标即可绘制出形状，在“绘图工具”选项卡中单击“旋转”下拉按钮，在弹出的下拉列表中选择“水平翻转”选项。再绘制一个圆形，调整圆形的大小和位置，如图3-4-10所示。
制作“七步洗手法”示意图
实战体验
步骤4：选中圆形，右击，在弹出的工具栏中单击“填充”下拉按钮，在弹出的下拉列表中选择“浅绿，着色6，浅色60%”选项，然后单击“轮廓”下拉按钮，在弹出的下拉列表中选择“无边框颜色”选项，如图3-4-11所示。
制作“七步洗手法”示意图
实战体验
步骤5：将“燕尾形”箭头设置为“灰色-25%，背景2，深色10%”“无轮廓”，如图3-4-12所示。
制作“七步洗手法”示意图
实战体验
步骤6：按住Ctrl键的同时选中圆形和“燕尾形”箭头，单击“绘图工具”选项卡中的“组合”下拉按钮，在弹出的下拉列表中选择“组合”选项，如图3-4-13所示。
制作“七步洗手法”示意图
实战体验
步骤7：按住Ctrl键，拖动组合图形进行复制，重复6次，复制出6个相同的组合图形。选中7个组合图形，单击“绘图工具”选项卡中的“对齐”下拉按钮，在弹出的下拉列表中先选择“水平居中”选项，再选择“纵向分布”选项，效果如图3-4-14所示。
制作“七步洗手法”示意图
实战体验
步骤8：在“开始”选项卡中单击“选择”下拉按钮，在弹出的下拉列表中选择“选择窗格”选项，弹出“选择窗格”，如图3-4-15所示。
制作“七步洗手法”示意图
实战体验
步骤9：分别单击圆，输入文本“01”“02”“03”“04”“05”“06”“07”，设置其字体格式为“宋体、小二、加粗”，接着单击浮动工具栏中的“填充”按钮，将各个圆的填充颜色设置为“红色”“橙色”“浅绿”“绿色”“蓝色”“深蓝”“紫色”，结果如图3-4-16所示。
制作“七步洗手法”示意图
实战体验
步骤10：在“燕尾形”箭头上分别添加文本框，在“文本工具”选项卡中设置文本框的形状填充为“无填充颜色”，形状轮廓为“无边框颜色”。在文本框内输入七步洗手法的具体步骤，并设置字体格式为“宋体、小四、黑色、加粗”，最后调整每个组合形状的位置，七步洗手法的示意图就制作完成了，结果如图3-4-17所示。
