单元2
网络应用

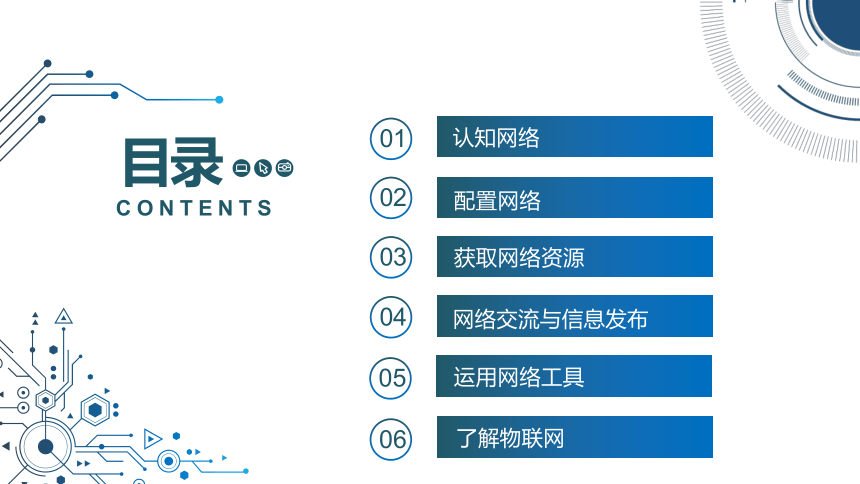

目录
CONTENTS
认知网络
01
配置网络
02
获取网络资源
03
网络交流与信息发布
04
行业PPT模板http://www./hangye/
运用网络工具
05
了解物联网
06
单元导读
信息时代的计算机网络被称为信息社会的基础设施，它为信息传播与交流、资源共享提供了很大帮助，尤其是以Internet为代表的互联网络将世界范围内的计算机连在了一起，使得任何人在任何时间都能共享人类的信息资源。随着信息社会的进步和网络技术的不断更新，计算机网络会越来越深刻地影响科研、教育、经济和社会生活的各个层面，成为未来社会中人们赖以生存和发展的重要保障。

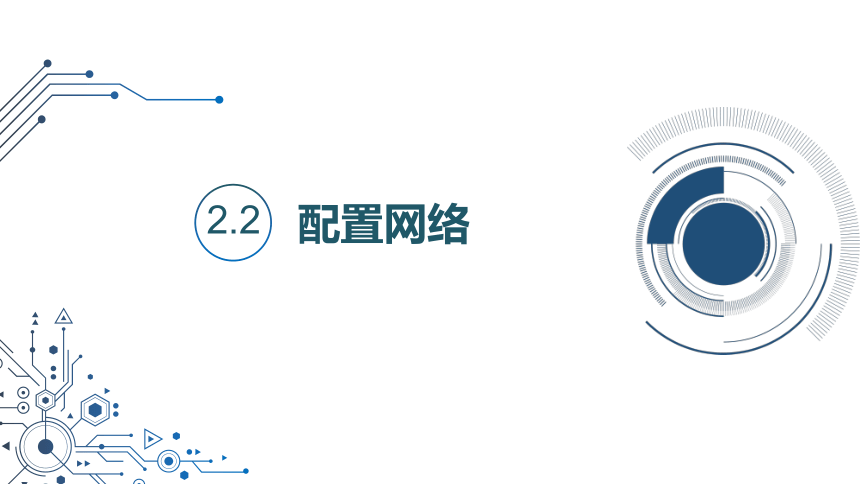

配置网络
2.2
2.2.1　常见网络设备的类型和功能

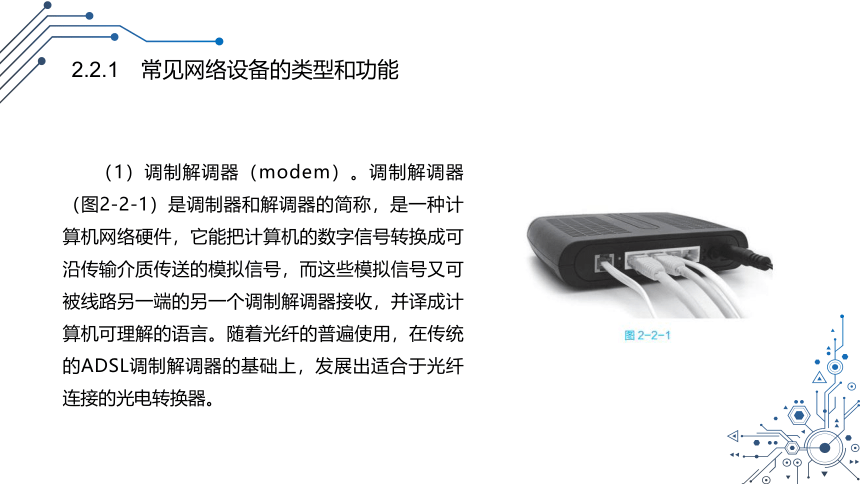

（1）调制解调器（modem）。调制解调器（图2-2-1）是调制器和解调器的简称，是一种计算机网络硬件，它能把计算机的数字信号转换成可沿传输介质传送的模拟信号，而这些模拟信号又可被线路另一端的另一个调制解调器接收，并译成计算机可理解的语言。随着光纤的普遍使用，在传统的ADSL调制解调器的基础上，发展出适合于光纤连接的光电转换器。
2.2.1　常见网络设备的类型和功能

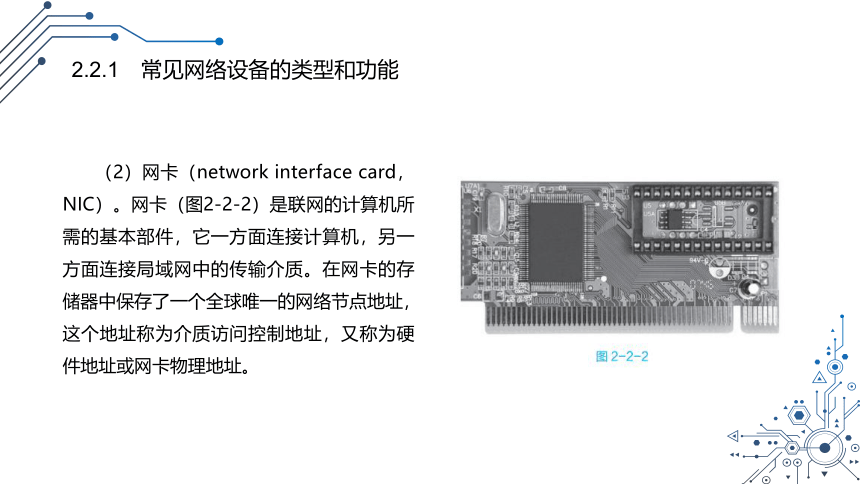

（2）网卡（network interface card，NIC）。网卡（图2-2-2）是联网的计算机所需的基本部件，它一方面连接计算机，另一方面连接局域网中的传输介质。在网卡的存储器中保存了一个全球唯一的网络节点地址，这个地址称为介质访问控制地址，又称为硬件地址或网卡物理地址。
2.2.1　常见网络设备的类型和功能

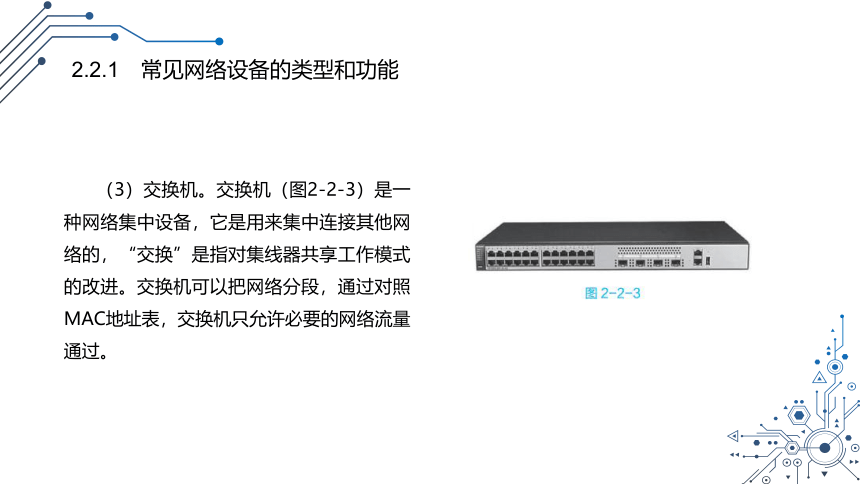

（3）交换机。交换机（图2-2-3）是一种网络集中设备，它是用来集中连接其他网络的，“交换”是指对集线器共享工作模式的改进。交换机可以把网络分段，通过对照MAC地址表，交换机只允许必要的网络流量通过。
2.2.1　常见网络设备的类型和功能

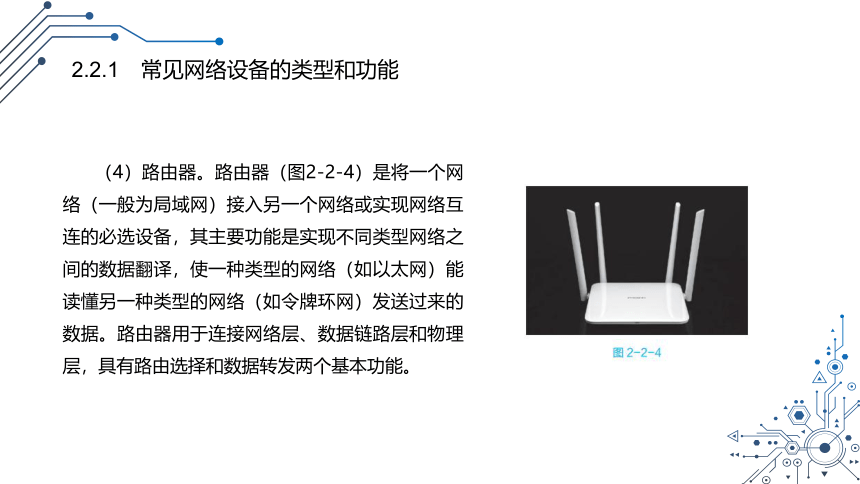

（4）路由器。路由器（图2-2-4）是将一个网络（一般为局域网）接入另一个网络或实现网络互连的必选设备，其主要功能是实现不同类型网络之间的数据翻译，使一种类型的网络（如以太网）能读懂另一种类型的网络（如令牌环网）发送过来的数据。路由器用于连接网络层、数据链路层和物理层，具有路由选择和数据转发两个基本功能。
2.2.1　常见网络设备的类型和功能

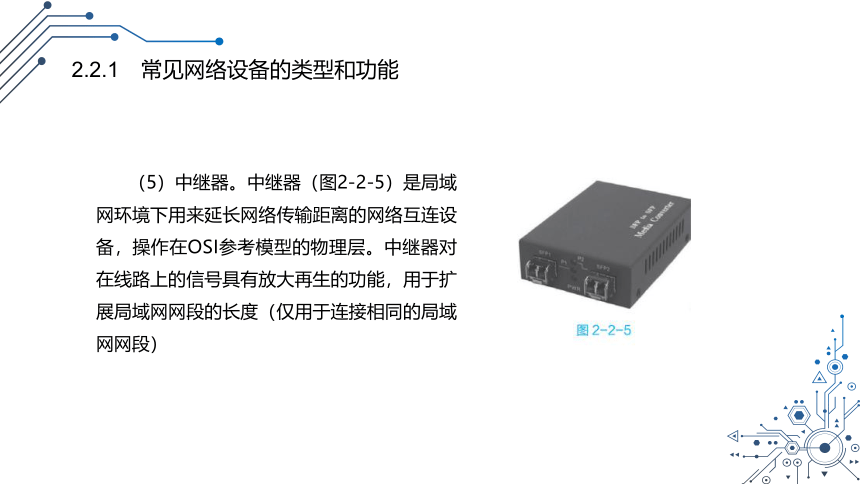

（5）中继器。中继器（图2-2-5）是局域网环境下用来延长网络传输距离的网络互连设备，操作在OSI参考模型的物理层。中继器对在线路上的信号具有放大再生的功能，用于扩展局域网网段的长度（仅用于连接相同的局域网网段）

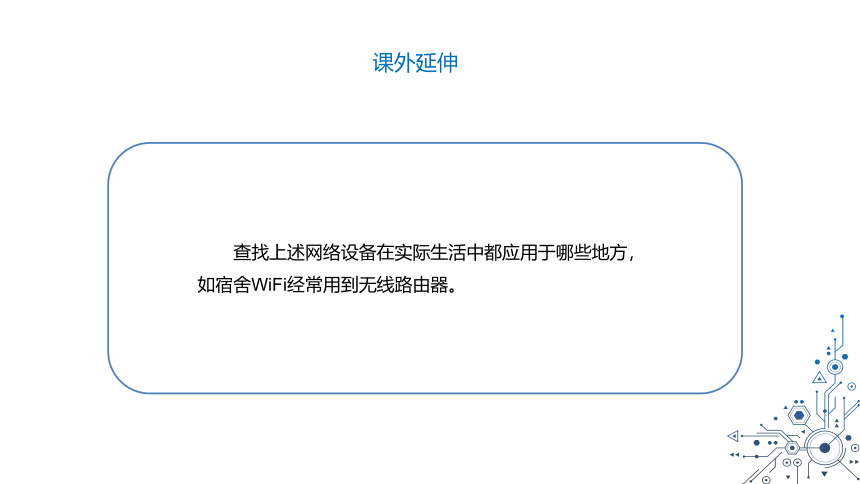

查找上述网络设备在实际生活中都应用于哪些地方，如宿舍WiFi经常用到无线路由器。
课外延伸

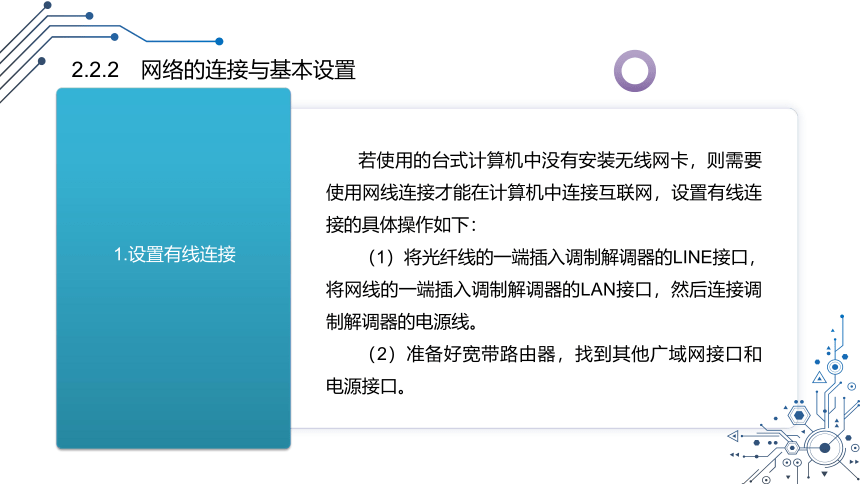

1.设置有线连接
若使用的台式计算机中没有安装无线网卡，则需要使用网线连接才能在计算机中连接互联网，设置有线连接的具体操作如下：
（1）将光纤线的一端插入调制解调器的LINE接口，将网线的一端插入调制解调器的LAN接口，然后连接调制解调器的电源线。
（2）准备好宽带路由器，找到其他广域网接口和电源接口。
2.2.2　网络的连接与基本设置
1.设置有线连接

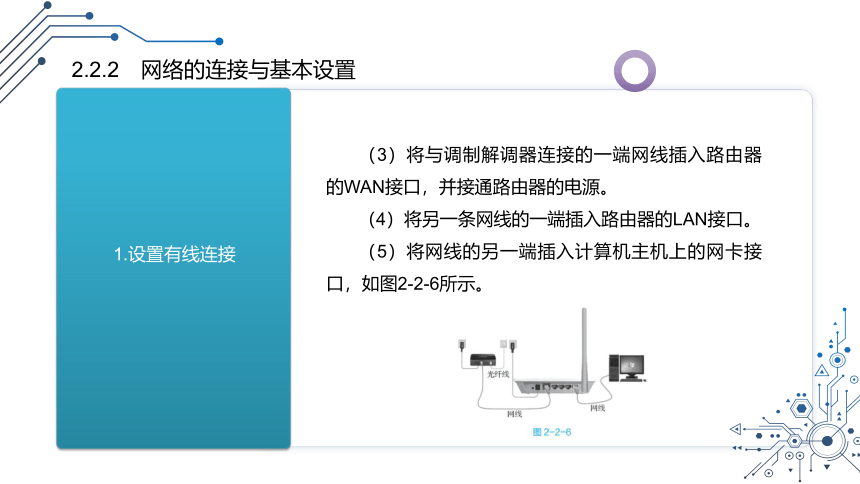

（3）将与调制解调器连接的一端网线插入路由器的WAN接口，并接通路由器的电源。
（4）将另一条网线的一端插入路由器的LAN接口。
（5）将网线的另一端插入计算机主机上的网卡接口，如图2-2-6所示。
2.2.2　网络的连接与基本设置
2.配置路由器
将路由器连接到宽带后，还需要在计算机中进行设置，才能实现共享上网，为了防止他人蹭网，可为路由器设置密码，其具体操作如下：
（1）完成硬件搭建后，启动浏览器，在地址栏中输入“192.168.1.1”（依据实际情况，输入会有所不同），按Enter键，进入“无线路由器”界面。在“请输入管理员密码”文本框中输入密码，单击“确认”按钮。
2.2.2　网络的连接与基本设置
2.配置路由器
（2）进入无线宽带路由器设置界面，在左侧列表中选择“设置向导”选项，在右侧的“设置向导-开始”对话框中单击“下一步”按钮，如图2-2-7所示。
2.2.2　网络的连接与基本设置
2.配置路由器
（3）弹出“设置向导-以太网接入方式”对话框，选中“PPPoE（DSL虚拟拨号）”单选按钮，单击“下一步”按钮，如图2-2-8所示。
2.2.2　网络的连接与基本设置
2.配置路由器
（4）弹出“设置向导-PPPoE”对话框，依次输入相应的用户名和密码，单击“下一步”按钮，如图2-2-9所示。
2.2.2　网络的连接与基本设置
2.配置路由器
（5）弹出“设置向导-无线”对话框，设置无线密码，单击“下一步”按钮，如图2-2-10所示。
（6）弹出“设置向导-保存”对话框，提示用户设置向导已完成，单击“保存”按钮即可。
2.2.2　网络的连接与基本设置
3.为计算机连接无线网络
在信息化发展的今天，无线网络已经成为网络发展的主流方式，它具有不受地域限制、无须进行布线设计等优点，智能手机等移动设备可以通过无线网络连接，其非常适合家庭拥有。计算机连接无线网络的具体操作：单击任务栏中的网络图标，在弹出的界面中会显示无线网络的列表，单击需要连接的网络名称，在展开项中单击“连接”按钮，如图2-2-11所示。在“输入网络安全密钥”文本框中输入无线密码，单击“下一页”按钮，即可开始连接网络，如图2-2-12所示。
2.2.2　网络的连接与基本设置
3.为计算机连接无线网络
2.2.2　网络的连接与基本设置
1.网络故障产生的主要原因
（1）网络链路问题。网络链路是故障发生后首先应当考虑的原因。链路问题通常与网卡、跳线、信息插座、网线、交换机等设备和通信介质有关。
（2）配置文件和选项问题。所有的交换机和路由器都有配置文件，所有的服务器和计算机都有配置选项。配置文件和配置选项设置不当，同样会导致网络故障。
（3）网络协议问题。网络协议问题是由网络协议的安装或配置错误导致的。
（4）网络服务问题。网络服务问题主要包括三方面，即服务器硬件故障、网络操作系统故障和网络服务故障。
2.2.3　网络故障的诊断与排除
2.网络故障的诊断方法
（1）试错法。试错法是一种通过不断地试探、推测而得出故障原因的方法。当计算机网络出现故障时，先不要急于下结论，而应先试着采取一种方法，查看是否能解决问题，如果问题没有得到解决，就继续尝试其他方法，直到解决问题为止。
（2）参照法。参照法是一种可以比较快速解决网络故障的方法，它并不需要处理人员懂太多的网络知识或具有太多的网络故障排除经验，但前提是只有在故障设备与正常工作设备相近的情况下才可以使用该方法。
2.2.3　网络故障的诊断与排除
2.网络故障的诊断方法
（3）替换法。替换法是一种常用的网络检测与维护方法。采用该方法，网络管理员必须明确导致故障发生的原因，并且有正常的设备可供选择。这种方法的最大困难在于确定产生故障的原因，并且只有在发生故障的组件存在缺陷的情况下此方法才有效。
2.2.3　网络故障的诊断与排除
3.网络故障检测工具
（1）网络测试仪。网络测试仪通常也称专业网络测试仪或网络监测仪，是一种可以检测OSI参考模型定义的物理层、数据链路层、网络层运行状况的便携可视的智能监测设备，主要适用于局域网故障检测、维护和综合布线施工。网络测试仪如图2-2-13所示。
2.2.3　网络故障的诊断与排除
3.网络故障检测工具
（2）数字万用表。数字万用表是一种多用途电子测量仪器，一般包括安培计、电压表、欧姆计的功能，有时也称为万用计、多用计、多用电表或三用电表。数字万用表有用于基本故障诊断的便携式装置，也有放置在工作台的装置。数字万用表如图2-2-14所示。
2.2.3　网络故障的诊断与排除
3.网络故障检测工具
（3）超五类线缆分析仪。超五类线缆分析仪既可以测试超五类双绞线线缆，也可以测试单模和多模光纤。超五类线缆分析仪如图2-2-15所示。
2.2.3　网络故障的诊断与排除
4.网络故障检测常用命令
（1）ipconfig命令。ipconfig命令用于显示所有当前的TCP/IP网络配置信息，其语法格式如下：ipconfig[/ ][/all][…]主要参数说明如下：
①/？：查看ipconfig命令的所有参数及格式。
②/all：显示所有适配器的完整TCP/IP信息，若无该参数，则只显示IP地址、子网掩码和默认网关值。
2.2.3　网络故障的诊断与排除
4.网络故障检测常用命令
（2）ping命令。ping命令是因特网包探索器，用于测试网络连接，它的原理是发送一个ICMP回声请求给目的地，并报告是否收到所希望的ICMP回声应答。ping命令的语法格式如下：
ping[-t][-lsize][-a][…]目的IP地址
主要参数说明如下：①-t：一直ping指定的目的节点，直到按Ctrl+C组合键终止。②-lsize：发送指定数据量的ECHO数据包，默认为32字节，可指定最大为65500字节。③-a：将地址解析为计算机NetBIOS名。若不带任何参数和目的IP地址，执行ping命令，将提示该命令的所有参数和格式。
2.2.3　网络故障的诊断与排除
4.网络故障检测常用命令
（3）tracert命令。tracert命令是路由跟踪命令，用于确定IP数据包访问目标所采取的路径。tracert命令的语法格式如下：
tracert目标主机的名称或IP地址
在命令行窗口中执行tracert命令，不带目标地址和任何参数，将显示该命令的所有参数和格式。
2.2.3　网络故障的诊断与排除
4.网络故障检测常用命令
（4）netstat命令。netstat命令可以显示路由表、实际的网络连接及每个网络接口设备的状态信息。一般用于检验本机各端口的网络连接情况，可以让用户得知目前有哪些网络连接正在运行。netstat命令的语法格式如下：
netstat[ ][-a][-e][-n][-pproto][-r][…]
主要参数说明如下：①？：显示所有参数信息。②-a：显示所有连接和监听端口。③-e：显示以太网统计信息。④-n：以数字形式显示地址和端口号。
⑤-pproto：显示由proto指定的协议的连接，proto可以是TCP、UDP、TCPv6或UDPv6之一。⑥-r：显示路由表。
2.2.3　网络故障的诊断与排除
连接配置办公网
步骤1：打开控制面板，单击“网络和Internet”链接，如图2-2-16所示。
实战体验
连接配置办公网
步骤2：在弹出的窗口中单击“网络和共享中心”链接，如图2-2-17所示。
实战体验
连接配置办公网
步骤3：在弹出的窗口中单击“以太网”链接，如图2-2-18所示。
实战体验
连接配置办公网
步骤4：在弹出的“以太网状态”对话框中单击“属性”按钮，如图2-2-19所示。
实战体验
连接配置办公网
步骤5：在弹出的“以太网属性”对话框中选中“Internet协议版本4（TCP/IPv4）”复选框，单击“属性”按钮，如图2-2-20所示。
实战体验
连接配置办公网
实战体验
步骤6：在弹出的对话框中默认选中“自动获得IP地址”单选按钮，单击“确定”按钮，即可连接网络，如图2-2-21所示。
连接配置办公网
实战体验
步骤7：如果无法自动获取IP地址，则选中“使用下面的IP地址”单选按钮，在文本框中手动输入IP地址，然后单击“子网掩码”文本框，系统自动填充“子网掩码”，接着填入网络管理员提供的“默认网关”“首选DNS服务器”和“备用DNS服务器”地址，然后单击“确定”按钮即可，如图2-2-22所示。
