汽车电工电子基础

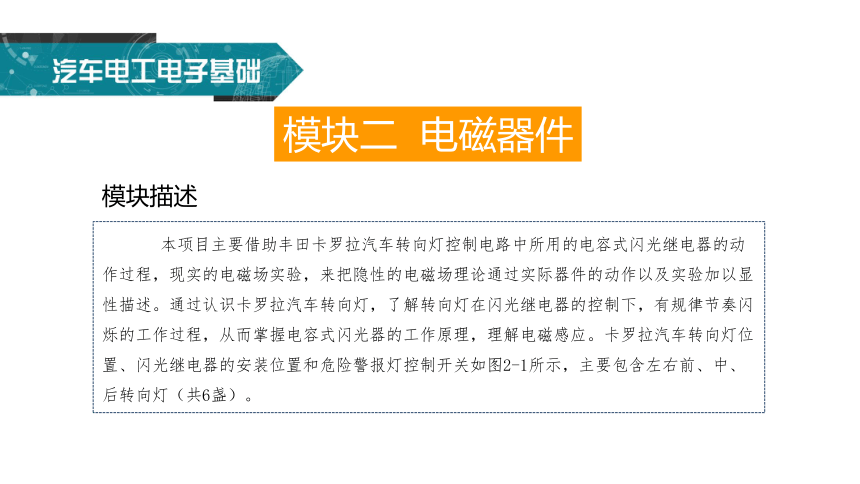

模块描述
模块二 电磁器件

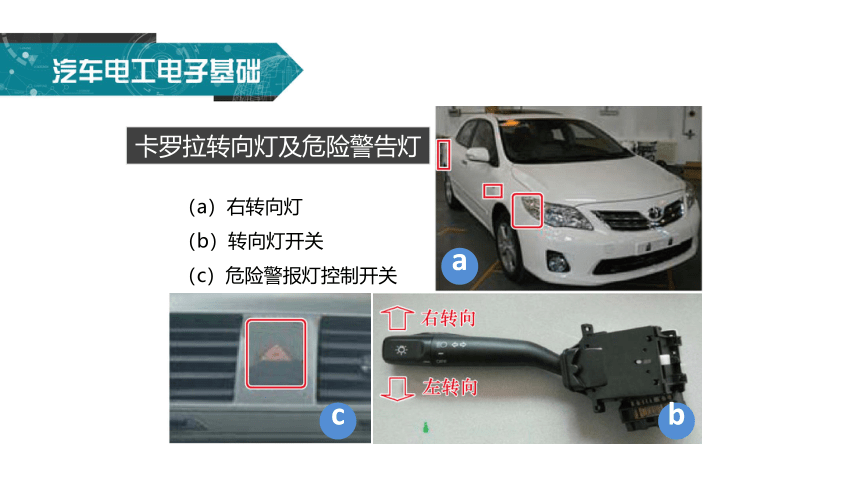

本项目主要借助丰田卡罗拉汽车转向灯控制电路中所用的电容式闪光继电器的动作过程，现实的电磁场实验，来把隐性的电磁场理论通过实际器件的动作以及实验加以显性描述。通过认识卡罗拉汽车转向灯，了解转向灯在闪光继电器的控制下，有规律节奏闪烁的工作过程，从而掌握电容式闪光器的工作原理，理解电磁感应。卡罗拉汽车转向灯位置、闪光继电器的安装位置和危险警报灯控制开关如图2-1所示，主要包含左右前、中、后转向灯（共6盏）。
（a）右转向灯
（b）转向灯开关
（c）危险警报灯控制开关
a
b
c
卡罗拉转向灯及危险警告灯
前照灯电路中灯泡常亮，转向灯电路灯泡闪烁，对比一下，这两种电路有何不同？
想一想：

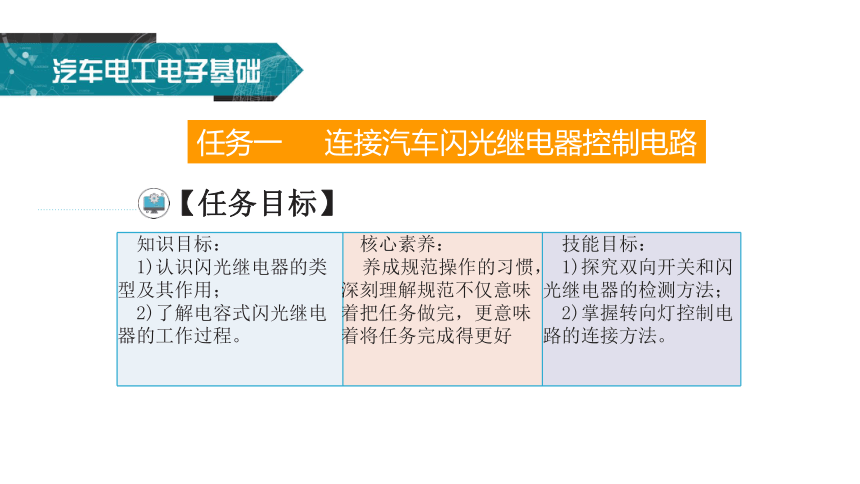

任务一 连接汽车闪光继电器控制电路
【任务目标】
知识目标： 1)认识闪光继电器的类型及其作用； 2)了解电容式闪光继电器的工作过程。 核心素养： 养成规范操作的习惯，深刻理解规范不仅意味着把任务做完，更意味着将任务完成得更好 技能目标：
1)探究双向开关和闪光继电器的检测方法；
2)掌握转向灯控制电路的连接方法。

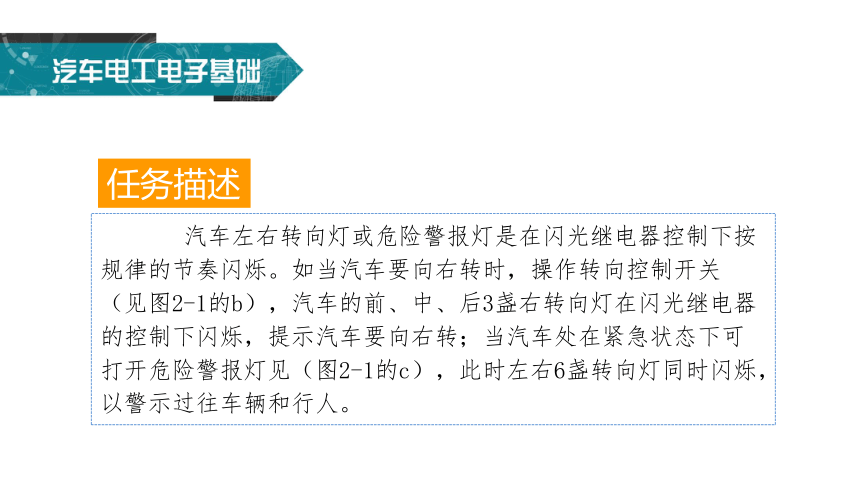

任务描述
汽车左右转向灯或危险警报灯是在闪光继电器控制下按规律的节奏闪烁。如当汽车要向右转时，操作转向控制开关（见图2-1的b），汽车的前、中、后3盏右转向灯在闪光继电器的控制下闪烁，提示汽车要向右转；当汽车处在紧急状态下可打开危险警报灯见（图2-1的c），此时左右6盏转向灯同时闪烁，以警示过往车辆和行人。

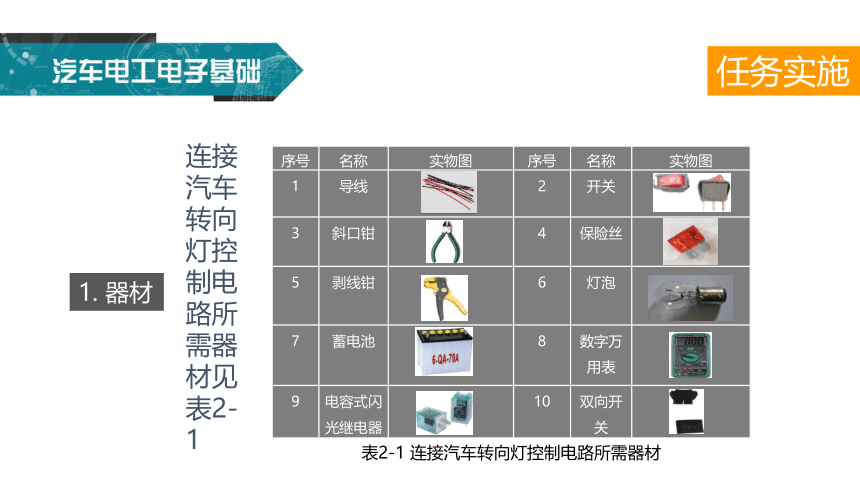

1. 器材
表2-1 连接汽车转向灯控制电路所需器材
序号 名称 实物图 序号 名称 实物图
1 导线 2 开关
3 斜口钳 4 保险丝
5 剥线钳 6 灯泡
7 蓄电池 8 数字万用表
9 电容式闪光继电器 10 双向开关
任务实施
连接汽车转向灯控制电路所需器材见表2-1
检测元件 检测 检测示意图 读数 元件好坏
双向开关 1）将开关置于中间位置，万用表检测开关两端电阻为无穷大 2）将开关置于中间位置，万用表检测左边电阻很小（接近与0），右边电阻无穷大 3）将开关置于右边位置，万用表检测右边电阻很小（接近与0），左边电阻无穷大
任务实施
2. 用数字万用表检查双向开关
用数字万用表检查双向开关的方法见表2-2
表2-2 用数字万用表检查双向开关的方法
序号 实施项目 实施示意图
1 用导线连接蓄电池正极至灯控制开关（注意，要确认开关至于关断位置）
2 用导线连接灯组合控制开关至保险丝一端
3 保险丝另一端连接至闪光继电器B端子
任务实施
3. 连接汽车转向灯控制电路
汽车转向灯控制电路连接步骤见表2-3
表2-3 汽车转向灯控制电路连接步骤
4 闪光继电器L端子连接至双向开关中间接线头
5 双向开关左端并联出2个灯泡
6 双向开关右端并联出2个灯泡
任务实施
3. 连接汽车转向灯控制电路
汽车转向灯控制电路连接步骤见表2-3
表2-3 汽车转向灯控制电路连接步骤
7 闪光继电器E端子连接至蓄电池负极；左右灯泡负极接线连接至蓄电池负极
8 将双向开关达到左边，接通左转向灯，观察左边灯泡闪烁情况
9 将双向开关达到右边，接通右转向灯，观察右边灯泡闪烁情况
任务实施
3. 连接汽车转向灯控制电路
汽车转向灯控制电路连接步骤见表2-3
表2-3 汽车转向灯控制电路连接步骤
10 实训完毕，关断电源，按要求断开连接导线，收好器件和仪表
任务实施
3. 连接汽车转向灯控制电路
汽车转向灯控制电路连接步骤见表2-3
表2-3 汽车转向灯控制电路连接步骤
表2-4 检测评价
检测评价
序号 评 价 项 目 评 价 内 容 评 分 细 则 分值 得分 1 准备工作 准备汽车转向灯控制电路所需器材 正确、充分准备电路，连接相关器材 15
检测双向开关 正确检测双向开关，动作规范合理 2 熔丝连接 正确连接熔丝 动作规范合理，无操作失误 10
3 双向开关连接 正确连接双向开关 动作规范合理，开关接脚连接正确 15
4 闪光继电器连接线路 正确连接闪光继电器线路 动作规范合理，正确连接闪光继电器三个接脚，无操作失误 15
5 左右灯泡并联连接 连接左灯泡 连接右灯泡 左右灯泡并联 动作规范合理，正确连接左右灯泡， 无操作失误 20
6 营养提升 小组团队协作 具有规范意识，团队共同规范完成闪光继电器控制电路的连接安全文明生产 5
安全文明生产 按指导教师要求操作，操作完毕，把器材断开并归位，并进行工位清洁和整理，节约材料 10 7 时间 操作时间为 40min 每超过 1min 扣 1 分 10
合 计 100
汽车上所用的闪光继电器又称为闪光器，其结构不同，可分为阻丝式、电容式和电子式三种。其中阻丝式又可分为热丝式（电热式）和翼片式（弹跳式），而电子式又可分为混合式（带触点的继电器与电子元件）和全电子式（无继电器）。本任务以电容式闪光器为例作介绍，其结构和控制图如图2-2所示。图2-1 a）中的转向灯之所以能够在电路接通后，发出有规律地闪烁现象，原因在于电路中设置了闪光器。这种器件工作的机理是：通过控制流入闪光器内部线圈的电流，来改变闪光器铁芯产生的电磁力，进而控制闪光器内部开关的闭合与断开，达到控制闪光灯的亮灭状态。
一、闪光继电器
知识链接
图2-2 电容式闪光器结构和控制图
一、电容式闪光器
知识链接
