(共21张PPT)
学习领域五: 充电系统检修
学习情境2:慢充系统结构原理与检修

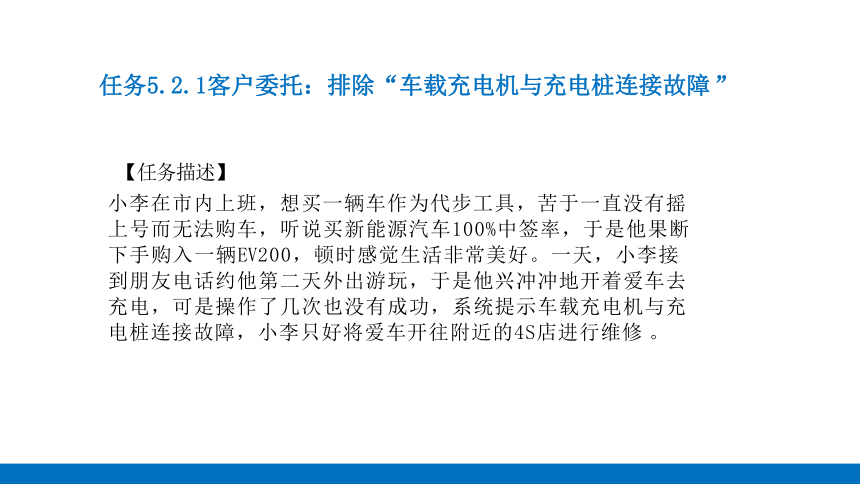

【任务描述】
小李在市内上班,想买一辆车作为代步工具,苦于一直没有摇 上号而无法购车,听说买新能源汽车100%中签率,于是他果断 下手购入一辆EV200,顿时感觉生活非常美好。一天,小李接 到朋友电话约他第二天外出游玩,于是他兴冲冲地开着爱车去 充电,可是操作了几次也没有成功,系统提示车载充电机与充 电桩连接故障,小李只好将爱车开往附近的4S店进行维修 。
任务5.2.1客户委托:排除“车载充电机与充电桩连接故障 ”

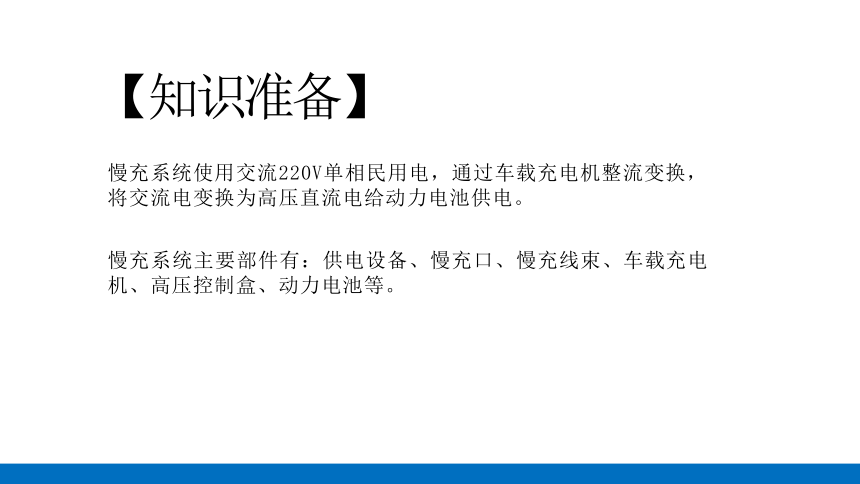

【知识准备】
慢充系统使用交流220V单相民用电,通过车载充电机整流变换, 将交流电变换为高压直流电给动力电池供电。

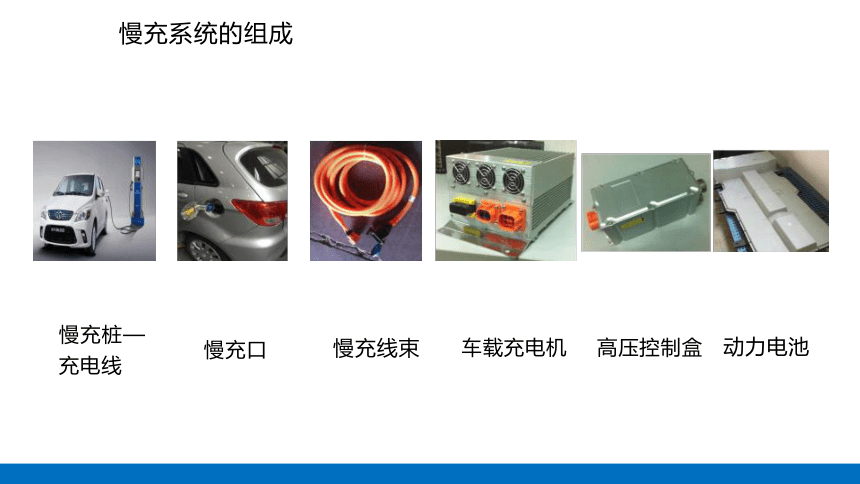

慢充系统主要部件有:供电设备、慢充口、慢充线束、车载充电 机、高压控制盒、动力电池等。
慢充线束 车载充电机 高压控制盒 动力电池
慢充桩—
充电线
慢充系统的组成
慢充口
车载充电机
慢充口
慢充桩
高压控制盒
动力电池
慢充系统的组成

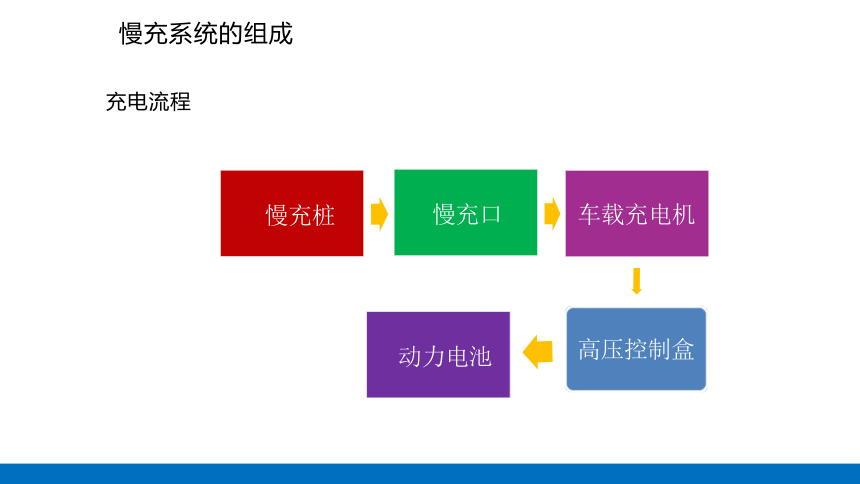

充电流程
慢充系统的组成

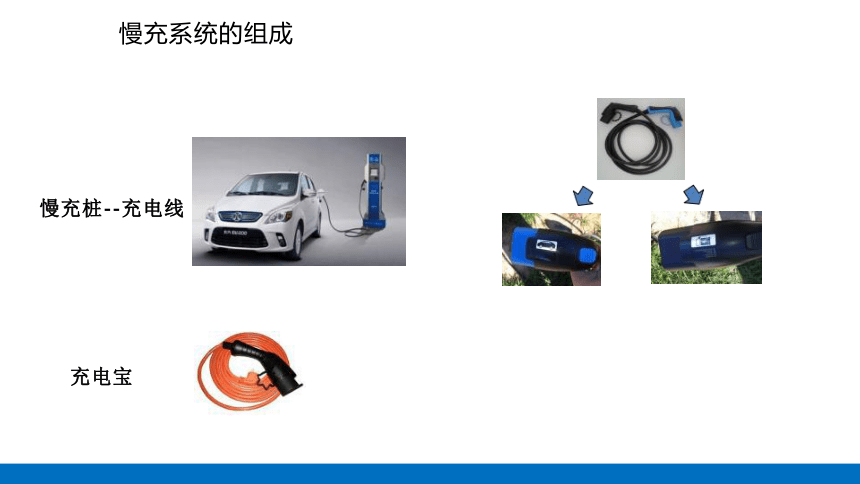

慢充桩--充电线
充电宝

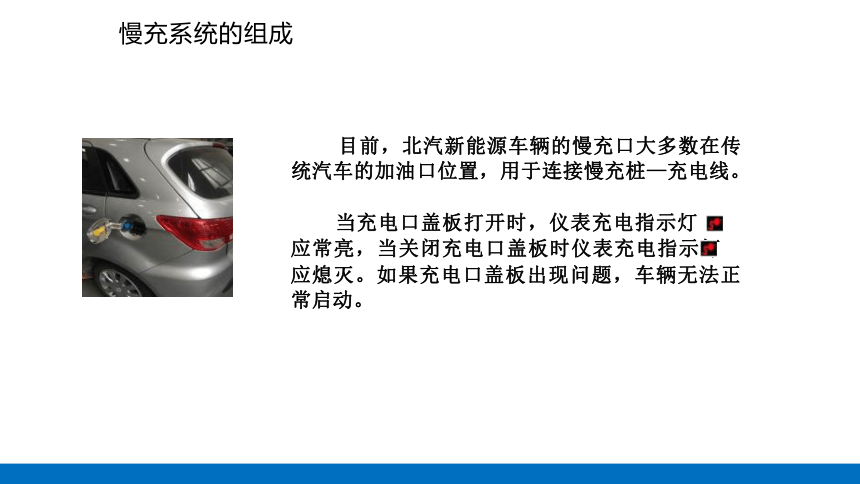

目前,北汽新能源车辆的慢充口大多数在传 统汽车的加油口位置,用于连接慢充桩—充电线。
当充电口盖板打开时,仪表充电指示灯
应常亮,当关闭充电口盖板时仪表充电指示灯
应熄灭。如果充电口盖板出现问题,车辆无法正 常启动。
慢充系统的组成

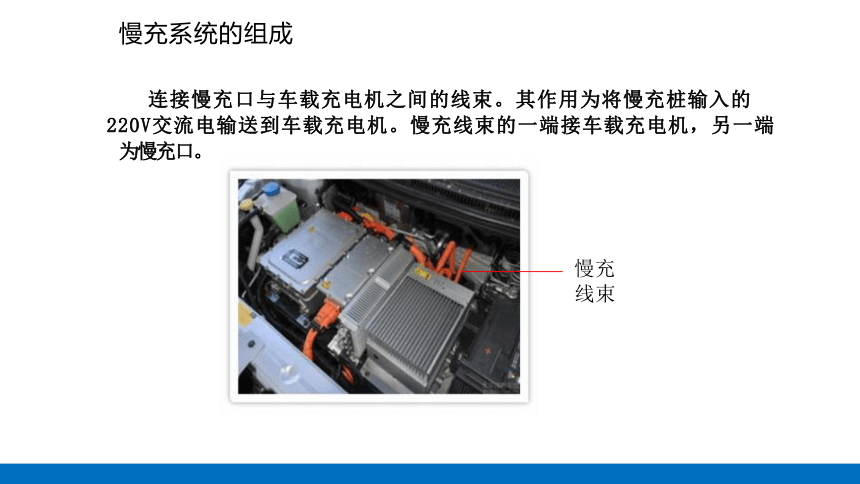

连接慢充口与车载充电机之间的线束。其作用为将慢充桩输入的
220V交流电输送到车载充电机。慢充线束的一端接车载充电机,另一端
慢充系统的组成
为慢充口。
慢充 线束

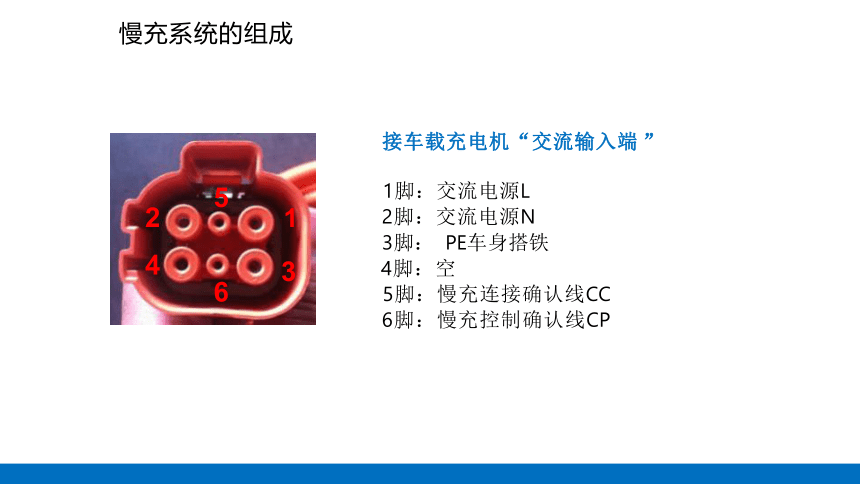

接车载充电机“交流输入端 ”
1脚:交流电源L
2脚:交流电源N
3脚: PE车身搭铁
4脚:空
5脚:慢充连接确认线CC
6脚:慢充控制确认线CP
慢充系统的组成
5
6
1
3
2
4
慢充线束慢充口端:
CP:慢充控制确认线
CC:慢充连接确认线
N :交流电源
L :交流电源
PE:车身搭铁
慢充系统的组成
车载充电机的作用是将输入的220V交流电转换为动力电池所需的
290~410V高压直流电,实现电池电量的补给,工作过程中需要协调充电 桩、BMS等部件。
低压控制端 直流输出端交流输入端
慢充系统的组成
直流输出端:通过高压附件线束将转换后的 动力电池所需的290~410V高压直流电送往高 压控制盒。
A脚:高压输出负极
B脚:高压输出正极
A B
慢充系统的组成
车载充电机低压控制端:
1脚:新能源CANL
2脚:新能源CAN_GND
5脚:高低压互锁信号,接空调压缩机控制 器T6k/3针脚。
8脚:蓄电池负极GND
9脚:新能源CANH
11脚:CC信号输出,接VCU T121/36针脚。
13脚:高低压互锁信号,接高压控制盒 T12/11针脚。
15脚:12V慢充唤醒信号
16脚:12V常电,经由FB02保险丝供电。
其他脚:空
慢充系统的组成
8
16
1
9
慢充系统的组成
POWER灯:电源指示灯,当接通交流电后该指示 灯亮。
RUN灯:充电指示灯,当充电机接通电池进入充 电状态后该指示灯亮。
FAULT灯:报警指示灯,当充电机内部有故障时 该指示灯亮。
慢充系统的组成
1、当车辆插头与车辆插座插合后,充电桩通过测量检测点4电压值来判断 供电插头与插座是否完全链接,车辆控制装置通过测量RC电阻值来确认车 辆接口是否完全链接(CC检测)。
2、如果充电桩无故障,并且供电接口已完全连接,则S1从+12V链接状态 切换至PWM连接状态,充电桩控制装置发出PWM信号。充电桩通过检测点1 的电压值来判断充电装置是否完全链接。车辆控制装置通过测量检测点2 的PWM信号,判断充电链接装置是否已完全链接(CP检测)。
3、在车载充电机(OBC) 自检没有故障,并且电池组处于可充电状态时, 车辆控制装置闭合S2。
4、当电动汽车和充电桩建立电气连接后,车辆控制装置通过判断检测点2 的PWM信号占空比确认供电设备的最大可供电能力,并且通过判断RC电阻 值来确认电缆的额定容量。车辆控制装置对充电桩当前提供的最大供电电 流值、车载充电机的额定输入电流值及电缆的额定容量进行比较,将其最 小值设定为车载充电机当前最大允许输入电流,当设置完成后,车载充电 机开始对电动汽车进充电。
慢充系统的工作原理
充电枪连接通过充电机反馈到整车控制器VCU,再唤醒仪表 显示连接状态(负触发);充电机同时唤醒整车控制器VCU 和动力电池BMS(正触发),VCU唤醒仪表启动显示充电状态 (负触发);动力电池正、负主继电器由VCU发出指令由BMS 控制闭合。
慢充系统启动,充电桩提供交流供电,蓄电池低压唤醒整车 控制系统,动力电池BMS检测充电需求并给车载充电机发送 工作指令,动力电池继电器闭合,车载充电机开始工作,进 行充电,当电池检测充电完成后,BMS给车载充电机发送停 止指令,车载充电机停止工作,动力电池继电器断开,充电 结束。
慢充系统的工作原理
慢充系统的工作原理
充电过程六阶段
五、慢充系统常见故障排除
1.常见故障
(1)充电桩显示车辆未连接。
主要原因有:充电枪安装不到位;车辆与充电桩两端枪反接。
(2)动力电池继电器未闭合。
主要原因有:连接器是否正常连接;车载充电机输出唤醒是否正常。
(3)动力电池继电器正常闭合,但充电机无输出电流。
主要原因有:车端充电枪是否连接到位;高压保险是否熔断;高压 连接器及线缆是否正确连接。
慢充系统的故障排除
2 .故障排除思路
(1)线路连接情况
检查充电桩-充电线、慢充口、慢充线束、车载充电机、高压控制盒、动力电池之间的线路连 接是否良好。
(2)检查低压供电及唤醒信号是否正常
检查车载充电机指示灯状态,如三个灯都不亮,表示没有电源输入,分别检查线路保险、充电 线、慢充口、慢充线束是否正常,若正常,更换车载充电机;检查车载充电机的12V电源及慢 充唤醒信号是否正常,高压控制盒内的车载充电机熔断器是否损坏,动力电池12V唤醒信号是 否正常,整车控制器、动力电池等部件的新能源CAN线是否正常;动力电池低压控制端搭铁及 VCU控制搭铁是否正常。
(3)检查高压电路是否正常
如果低压电路正常,充电仍无法完成,逐步检查充电线、慢充线束、车载充电机、高压控制盒、 动力电池之间的高压电是否正常,是线束故障还是部件故障。
(4)使用故障诊断仪检查
使用故障诊断仪分别检查动力电池及车载充电机的工作状态,对数据进行分析,找出故障所在。
慢充系统的故障排除
3.“车载充电机与充电桩连接故障 ”的排除
(1)检查慢充桩与慢充口连接是否良好。
检查车载充电机,发现三个指示灯都不亮。分别测量充电线桩端充电枪的N、L、PE、CP、 CC脚和车辆端的N、L、PE、CP、PE脚是否导通,不导通,则修复或更换充电线总成;测量 充电线车辆端充电枪的CC脚和PE脚的阻值,16A充电线阻值应为680±3%Ω , 32A充电线阻 值应为220±3%Ω , 若阻值与标准值不符,则修复或更换充电线总成。
(2)检查慢充口与车载充电机连接是否良好。
排除充电桩-充电线问题后,启动充电,车载充电机指示灯仍旧都不亮的,检查慢充线束 及车载充电机。
检查插件端子无烧蚀、虚接现象;分别测量充电口L、N、PE、CC、CP脚与充电线束充电机 插件1、1、3、5、6脚是否导通,不导通,则修复或更换慢充线速总成;慢充线束检查完 毕,恢复好进行充电测试,如果车载充电机的指示灯还都不亮,则更换车载充电机。
该车更换车载充电机后,充电正常,故障排除。
慢充系统的故障排除
