(共24张PPT)
串联和并联
第十五章 第３节

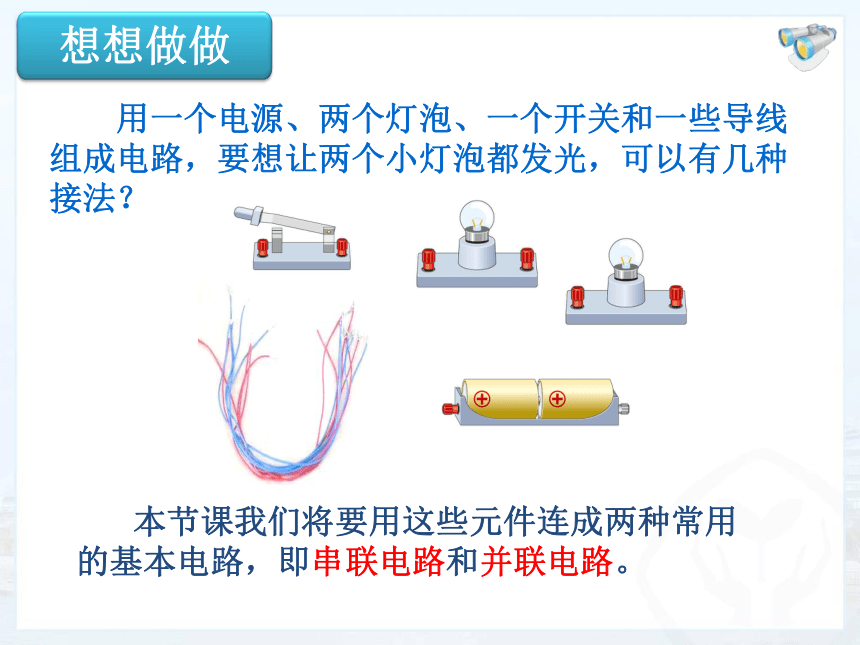

想想做做
　　用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？
本节课我们将要用这些元件连成两种常用的基本电路，即串联电路和并联电路。
L1
S
L2
L2
L1
1．用电器首尾依次相连的电路叫做串联电路。
一、串联和并联
L2
L1
S
干路
L1支路
L2支路
干路
L1支路
L2支路
L1
S
L2

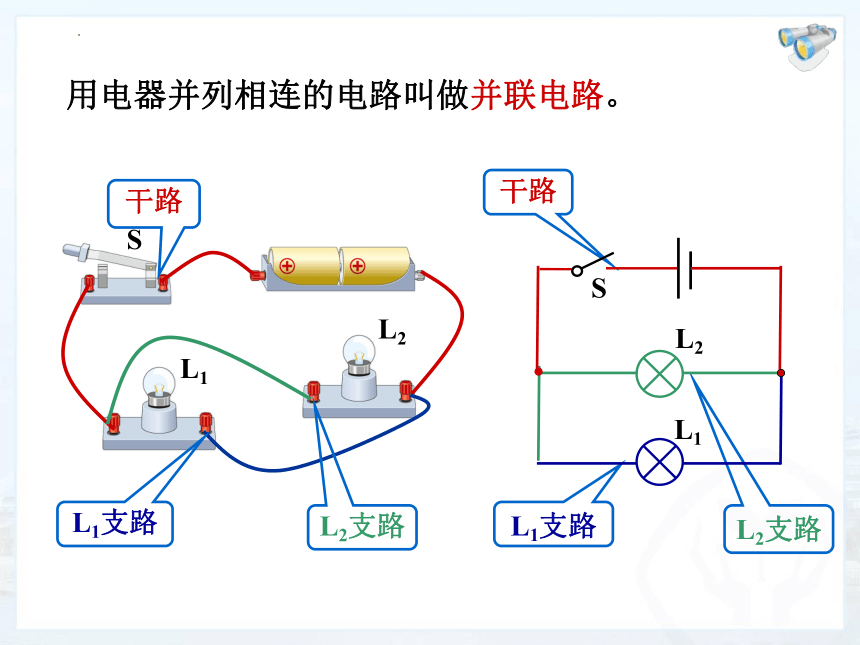

用电器并列相连的电路叫做并联电路。
二、串联电路
分析电路结构，归纳其结构特征。
【活动】
1、用电器逐个顺次连接在电路中。
2、电流只有一条回路从电源正极回到负极，无分支。
沿着电流流向顺次组装电路元件。
【连接技巧】
【结构特点】
L1
S
L2

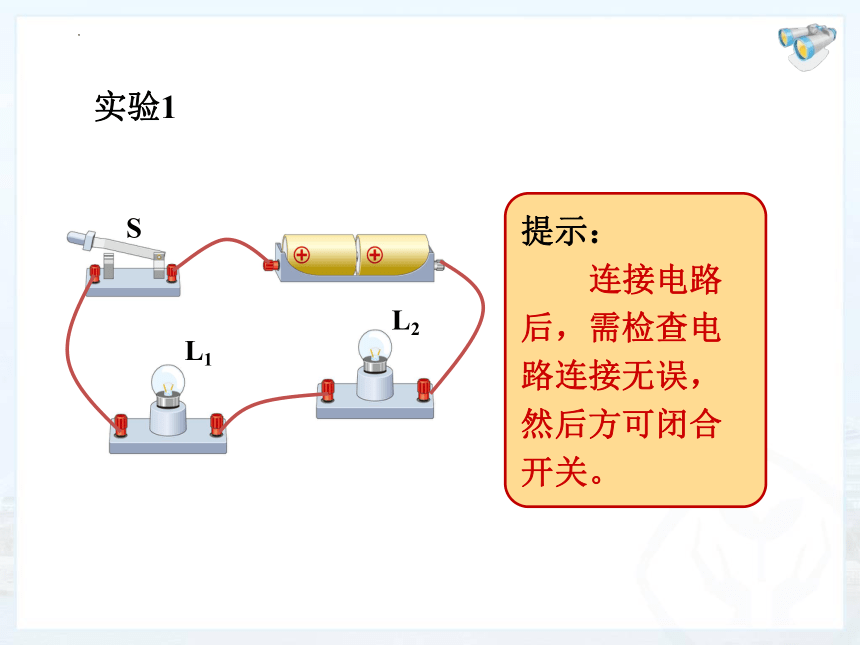

提示：
连接电路后，需检查电路连接无误，然后方可闭合开关。
　　实验1
L1
S
L2
L1
S
L2
　　在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。
串联电路中开关的作用
　　在串联电路中，开关的位置改变了，它的控制作用是否改变呢？

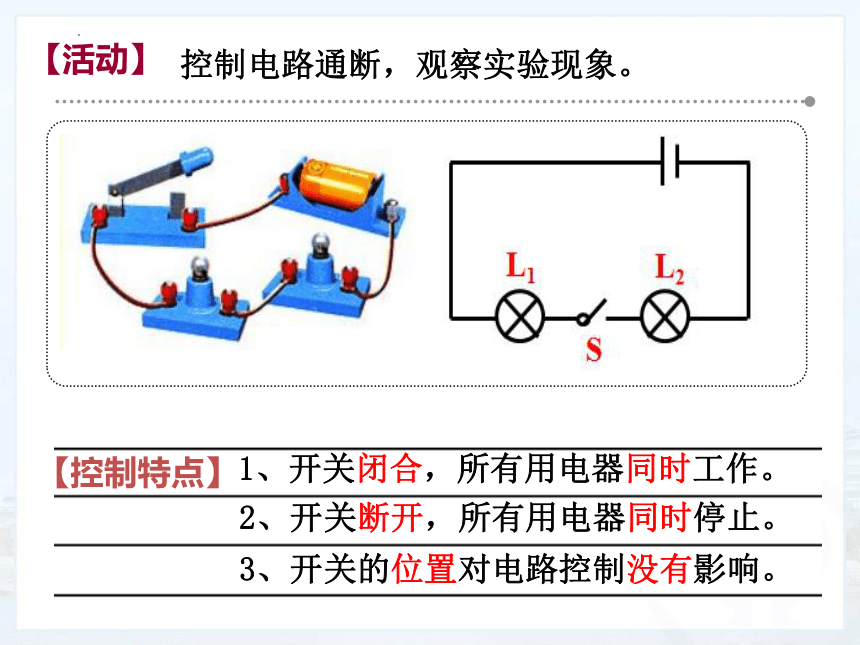

控制电路通断，观察实验现象。
【活动】
1、开关闭合，所有用电器同时工作。
2、开关断开，所有用电器同时停止。
3、开关的位置对电路控制没有影响。
【控制特点】
各串联用电器之间的工作关系。
【工作特点】
【探究】
【方案】
去一灯泡
其余灯泡不工作。
串联的各用电器之间相互影响。
三、并联电路
（A、B:分支点）
【活动】
1、用电器并列连接在电路中。
2、电流有多条回路从电源正极回到负极，有分支。
【连接技巧】
（AB间电路:支路）
（AC、BD间电路:干路）
分析电路结构，归纳其结构特征。
先串一个回路再并接其他回路于分支点
【结构特点】
L1
L2
S
　　在并联电路中，干路开关控制所有用电器。
L2
S
L1
实验2
　　在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？
　　在并联电路中，支路开关只能控制所在支路的用电器。
L2
L1
S1
S2
S
L2
L1
S1
S2
S
请根据电路图，连接实物图。
控制电路通断，观察实验现象。
【活动】
1、干路开关，控制所有用电器工作。
2、支路开关，控制所在支路用电器。
3、开关的位置对电路的控制有影响。
【控制特点】
各并联用电器之间的工作关系。
【工作特点】
【探究】
【方案】
去一灯泡
其余支路灯泡原样工作。
并联的各用电器之间互不影响。
电路 电路图 连接特点 电流路径 开关的作用 用电器工作情况
串联 首尾相连 只有一条通路， 无分支 控制所有用电器且与开关的位置无关 互相影响
并联 首首相连尾尾相连 若干条通路， 有分支 干路开关控制所有用电器，支路开关只控制它所在支路用电器 互不影响
四 串、并联电路总结
L1
L2
S
L1
L2
S
1、街道两侧的路灯同时亮，同时熄灭，
他们的连接方式是哪一种呢？说出你的理由。
并联.有些灯坏了，其它灯依然正常工作，
它们之间互不影响。
生活中判断串、并联的主要方法
用电器间是否
相互影响
2、在一个家庭里，每盏照明的灯、电冰箱、
洗衣机、电视机、冰箱，他们一定( )
A、一定串联； B、可能并联，可能串联；
C、一定并联； D、以上说法都不对。
C
　　家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。
五、生活中的电路
用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的。
①、定义法：逐个顺次相连的是串联电路；
并列相连的是并联电路
②、电流法：串联电路电流只有一条路径；
并联电路电流只有多条路径
③、找分支点法：并联电路有分支点，
串联电路没有。
判断串、并联的主要方法
④、去用电器法：去掉一个用电器，其他用电器不能工作的是串联；正常工作的是并联
下列属于串联电路的有 ,
属于并联电路的有 .
B D
A C
练一练试试
L1
s1
s2
L2
A
练习：判断下列电路图的连接方式
s1
L1
s2
L2
B
C
D
E
F
串联
并联
并联
并联
并联
并联
L1
L2
S1
S2
L2
S1
L1
S2
第二类典型题
根据实物图画出对应的电路图
L1
L2
S2
S1
练一练
　　2．根据实物电路画电路图。
小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是（ ）
A
第三类典型题 根据实际需要设计电路图
做题的要点：
串并联电路中用电器的工作特点；（用电器的串并联）
串并联电路中开关的控制特点。（开关的串并联）
练习.请设计一个符合下述要求的电路
(设灯泡不会烧坏)：
①开关Sl、S2都断开，红、绿灯都不亮；
②只闭合开关S1，红灯亮；
③只闭合开关S2，红、绿灯都不亮；
④开关Sl、S2都闭合，红灯亮，绿灯亮
