(共16张PPT)
04
曲线运动与向心力
导入 曲线运动的秘密
火车、汽车等交通工具转弯时，轨迹为曲线；游乐场的摩天 轮会沿着圆周运动；掷出的铅球在空中会划过一道弧线。可见， 轨迹为曲线的运动无处不在！ 仔细观察高速公路和铁路的转弯处，会发现路面不是水平的，总是内侧低、外侧高；湿漉漉的衣物放在洗衣机里，滚筒带动着衣物旋转，很快就能甩掉衣物上大部分的水。这些现象与曲 线运动有什么关系呢？曲线运动中蕴含着什么样的规律呢？让我们通过本章的学习来揭开这些秘密吧。
第一节 科学实践：长度的测量
无论曲线运动还是直线运动，皆会涉及长度测量的问题。 事实上，长度是人类关注的一个基本概念。如，普通签字笔 的长度约为 16 cm，“万里长城”总长度超过 21 000 km……长度测量与生产生活息息相关，本节我们将学习如何科学地测 量长度。
第一节 科学实践：长度的测量
02
常用的长度测量工具有直尺、卷尺、游标卡尺和螺旋测 微器等。通常情况下，测量不同的长度所用的测量工具是不同的（图 4-1）。那么，应当如何选择测量工具呢？
一、长度测量工具的选用
第一节 科学实践：长度的测量
02
所有测量工具都有一定的测量精度、量程和测量条件。例如，有些直尺的精度为 1 mm，一般可测量小于 1 m 的普通物体的长度；游标卡尺的精度常见的有0.1mm、0.05mm和0.02 mm，一般可测量小于 150 mm 的物体的内径、外径、深度或长度；螺旋测微器的精度为 0.01 mm，一般可测量小于 50 mm 的物体的相关尺寸。
因此，在测量前，应根据测量对象和测量要求合理选择测量工具。
一、长度测量工具的选用
第一节 科学实践：长度的测量
02
第一，根据被测对象估计值的大小选择量程合适的测量工具。例如，测量一本书的长度，可用米尺或刻度尺，而不宜用游标卡尺或螺旋测微器。
第二，根据测量所需要的精度来选择测量工具。例如， 一个机器零件的加工尺寸要求误差不大于 0.02 mm，如果用精度为 1 mm 的米尺来测量，显然无法达到测量要求，这时我们可选择游标卡尺进行测量。
一、长度测量工具的选用
第三，符合测量的经济性。在保证测量精度的前提下， 应全面考虑测量工具的成本、耐磨性、测量效率等因素，选择比较经济、测量效率较高的测量工具。
第一节 科学实践：长度的测量
02

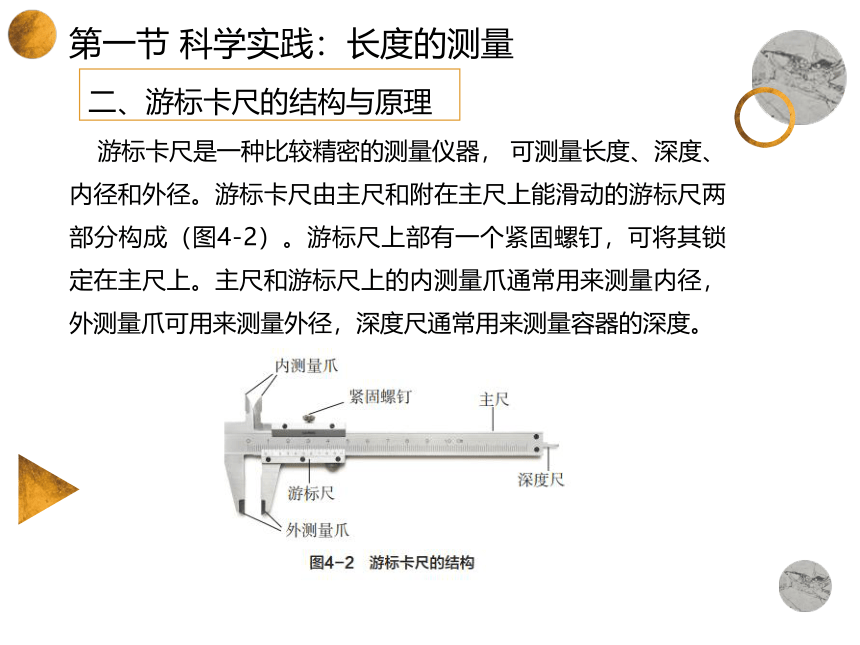

游标卡尺是一种比较精密的测量仪器， 可测量长度、深度、内径和外径。游标卡尺由主尺和附在主尺上能滑动的游标尺两部分构成（图4-2）。游标尺上部有一个紧固螺钉，可将其锁定在主尺上。主尺和游标尺上的内测量爪通常用来测量内径，外测量爪可用来测量外径，深度尺通常用来测量容器的深度。
二、游标卡尺的结构与原理
第一节 科学实践：长度的测量
02
游标卡尺的游标尺上通常有 10、20 或 50 个分格，分别称为十分度、二十分度和五十分度游标卡尺。
如图 4-3 所示，十分度游标卡尺主尺的最小刻度为 1 mm，游标尺上共有 10 个等分刻度，对应长度为 9 mm，即游标尺每一小格为 0.9 mm，比主尺的最小刻度小0.1 mm。当测量爪并拢时，主尺和游标尺的零刻度线对齐，游标尺的第 10 条刻度线恰好与主尺的 9 mm 刻度线对齐。
二、游标卡尺的结构与原理
第一节 科学实践：长度的测量
02
用十分度游标卡尺测量可准确到 0.1 mm，即精度为0.1 mm。同理，五十分度游标卡尺，是将游标尺上的 49 mm 等分为 50 份，每一小格是 0.98 mm，主尺最小刻度与游标尺最小刻度之差为 0.02 mm，即五十分度游标卡尺精度为 0.02 mm。
对游标卡尺读数时，首先以游标尺零刻度线为准在主尺上读取毫米整数，然后看游标尺上第几条刻度线与主尺的刻度线对齐，若没有正好对齐的线，则取最接近对齐的线进行读数。若用 表示物体的长度， 表示游标尺零刻度线前整毫米数， 表示与主尺对齐的游标尺刻度数， 为游标卡尺的精度，则 。
二、游标卡尺的结构与原理
第一节 科学实践：长度的测量
02
例如，用十分度游标卡尺测量某物体的长度，示数如图 4-4 所示，由图可以看出，游标尺零刻度线前主尺的整毫米数为 ，故 ；游标尺上第 6 条刻度线（不计零刻 度线）与主尺上的某条刻度线对齐，由此可知， ；游标卡尺的精度为 。因此，被测物体的长度为 。
二、游标卡尺的结构与原理
第一节 科学实践：长度的测量
02
实验目的
（1）学会正确使用游标卡尺。
（2）测量钢管的内径、外径。
实验器材
五十分度游标卡尺，几小段钢管等。
三、游标卡尺的结构与原理
实验步骤
（1）将游标卡尺的测量爪合拢，检查游标尺零刻度线是否与主尺零刻度线重合。若两线不能重合，说明有零误差，应记下零误差，用以修正测量值。
第一节 科学实践：长度的测量
02
（2）测量钢管外径时，用外测量爪，在靠近钢管的两端处，分别沿不同的方向（至少两个互相垂直方向），测量出钢管的两端外径值，将多次测量的数据填入自己设计好的表格中。用类似的方法，通过游标卡尺内测量爪测量钢管的内径。分别算出外径、内径多次测量的平均值。
三、游标卡尺的结构与原理
实验结论
写出所测钢管的内径和外径的测量结果。
讨论交流
讨论测量误差的来源，交流如何减小误差。
第一节 科学实践：长度的测量
02
测量时，解锁紧固螺钉，右手拿主尺，大拇指移动游标尺，左手拿待测物体（图 4-6），当其与测量爪相贴时，即可锁定紧固螺钉。
三、游标卡尺的结构与原理
工匠宝典
第一节 科学实践：长度的测量
作业与活动
1. 请参考教科书内容撰写“长度的测量”的实验报告（包括实验目的、 实验器材、实验原理与设计、实验步骤、数据分析、实验结论、误差分析等内容）。
2. 某同学用五十分度游标卡尺测一物体的长度，测得的结果如图所示，物体的长度为 mm。
第一节 科学实践：长度的测量
作业与活动
3* . 以下测量结果都符合规范，可能是 五十分度游标卡尺测得的结果的是
A. 2.21 mm
B. 2.20 mm
C. 2.25 mm
D. 2.24 mm
第一节 科学实践：长度的测量
4. 观察 20 分度游标卡尺，游标尺上刻度的最小分度是多少？其精度是 多少？请说明理由。
项目任务与实践活动
