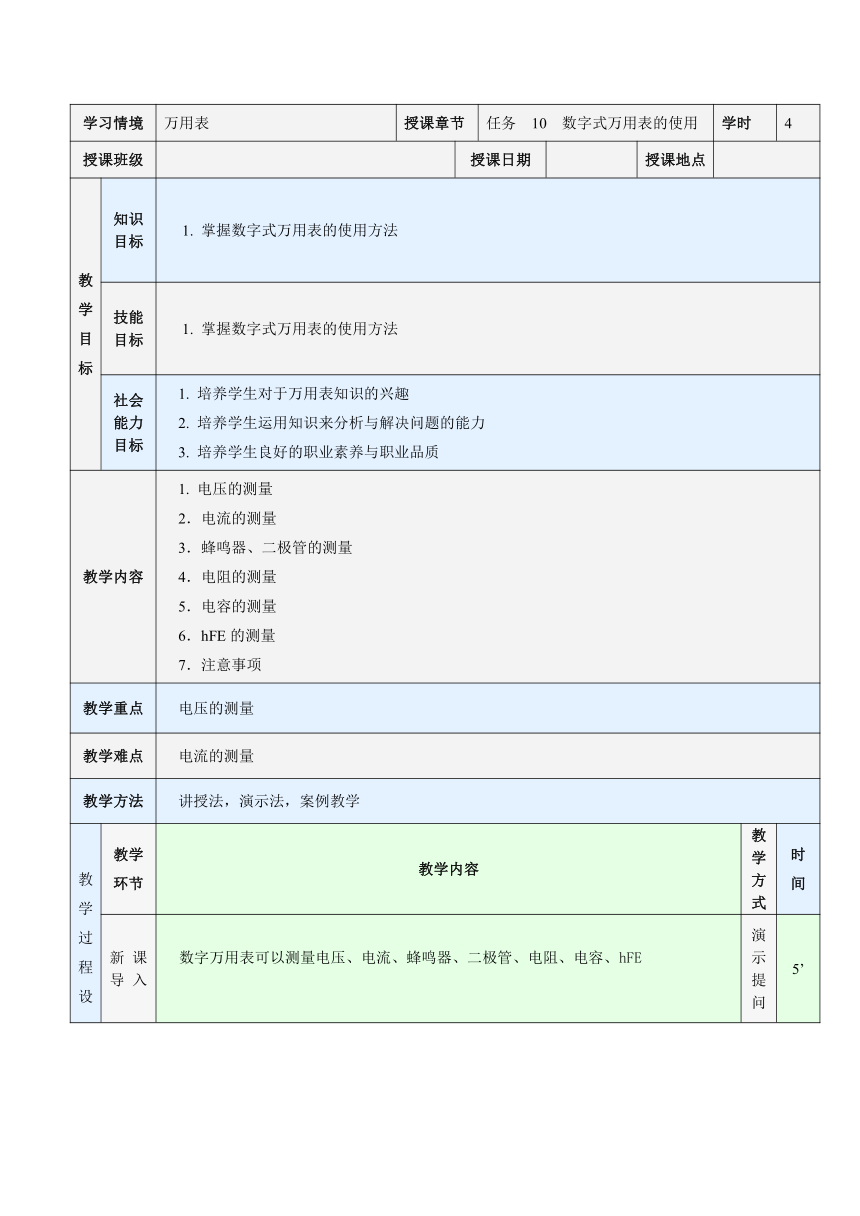

学习情境 万用表 授课章节 任务 10 数字式万用表的使用 学时 4
授课班级 授课日期 授课地点
教 学 目 标 知识 目标 1. 掌握数字式万用表的使用方法
技能 目标 1. 掌握数字式万用表的使用方法
社会 能力目标 1. 培养学生对于万用表知识的兴趣 2. 培养学生运用知识来分析与解决问题的能力 3. 培养学生良好的职业素养与职业品质
教学内容 1. 电压的测量 2．电流的测量 3．蜂鸣器、二极管的测量 4．电阻的测量 5．电容的测量 6．hFE的测量 7．注意事项
教学重点 电压的测量
教学难点 电流的测量
教学方法 讲授法，演示法，案例教学
教 学 过 程 设 计 教学环节 教学内容 教学
方式 时间
新 课导 入 数字万用表可以测量电压、电流、蜂鸣器、二极管、电阻、电容、hFE 演示
提问 5’

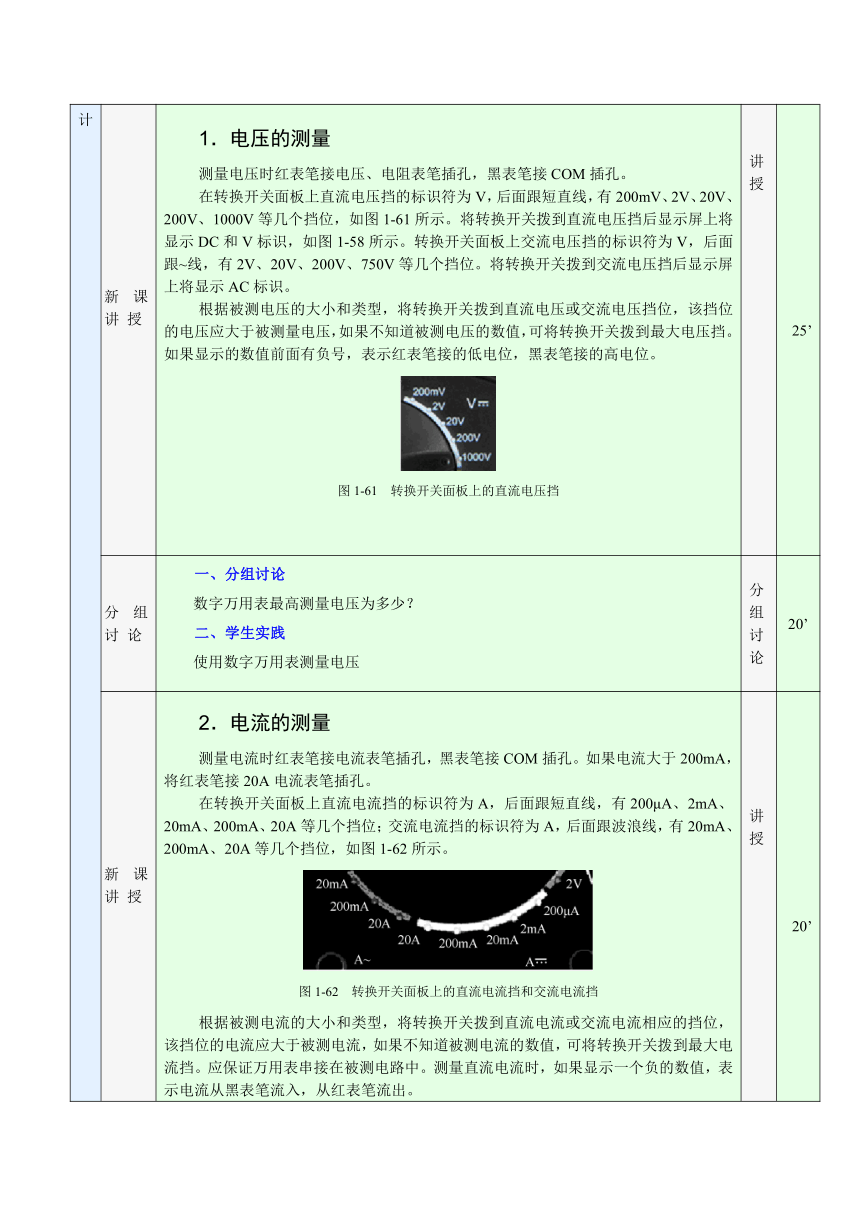

新课讲 授 1．电压的测量 测量电压时红表笔接电压、电阻表笔插孔，黑表笔接COM插孔。 在转换开关面板上直流电压挡的标识符为V，后面跟短直线，有200mV、2V、20V、200V、1000V等几个挡位，如图1-61所示。将转换开关拨到直流电压挡后显示屏上将显示DC和V标识，如图1-58所示。转换开关面板上交流电压挡的标识符为V，后面跟~线，有2V、20V、200V、750V等几个挡位。将转换开关拨到交流电压挡后显示屏上将显示AC标识。 根据被测电压的大小和类型，将转换开关拨到直流电压或交流电压挡位，该挡位的电压应大于被测量电压，如果不知道被测电压的数值，可将转换开关拨到最大电压挡。如果显示的数值前面有负号，表示红表笔接的低电位，黑表笔接的高电位。 图1-61 转换开关面板上的直流电压挡
讲授 25’
分组讨 论 一、分组讨论 数字万用表最高测量电压为多少？ 二、学生实践 使用数字万用表测量电压 分组讨论 20’
新课讲 授 2．电流的测量 测量电流时红表笔接电流表笔插孔，黑表笔接COM插孔。如果电流大于200mA，将红表笔接20A电流表笔插孔。 在转换开关面板上直流电流挡的标识符为A，后面跟短直线，有200μA、2mA、20mA、200mA、20A等几个挡位；交流电流挡的标识符为A，后面跟波浪线，有20mA、200mA、20A等几个挡位，如图1-62所示。 图1-62 转换开关面板上的直流电流挡和交流电流挡 根据被测电流的大小和类型，将转换开关拨到直流电流或交流电流相应的挡位，该挡位的电流应大于被测电流，如果不知道被测电流的数值，可将转换开关拨到最大电流挡。应保证万用表串接在被测电路中。测量直流电流时，如果显示一个负的数值，表示电流从黑表笔流入，从红表笔流出。 讲授 20’
分组讨 论 一、分组讨论 分组讨论数字万用表最高测量电流为多少？ 二、学生实践 测量电流 分组讨论 20’

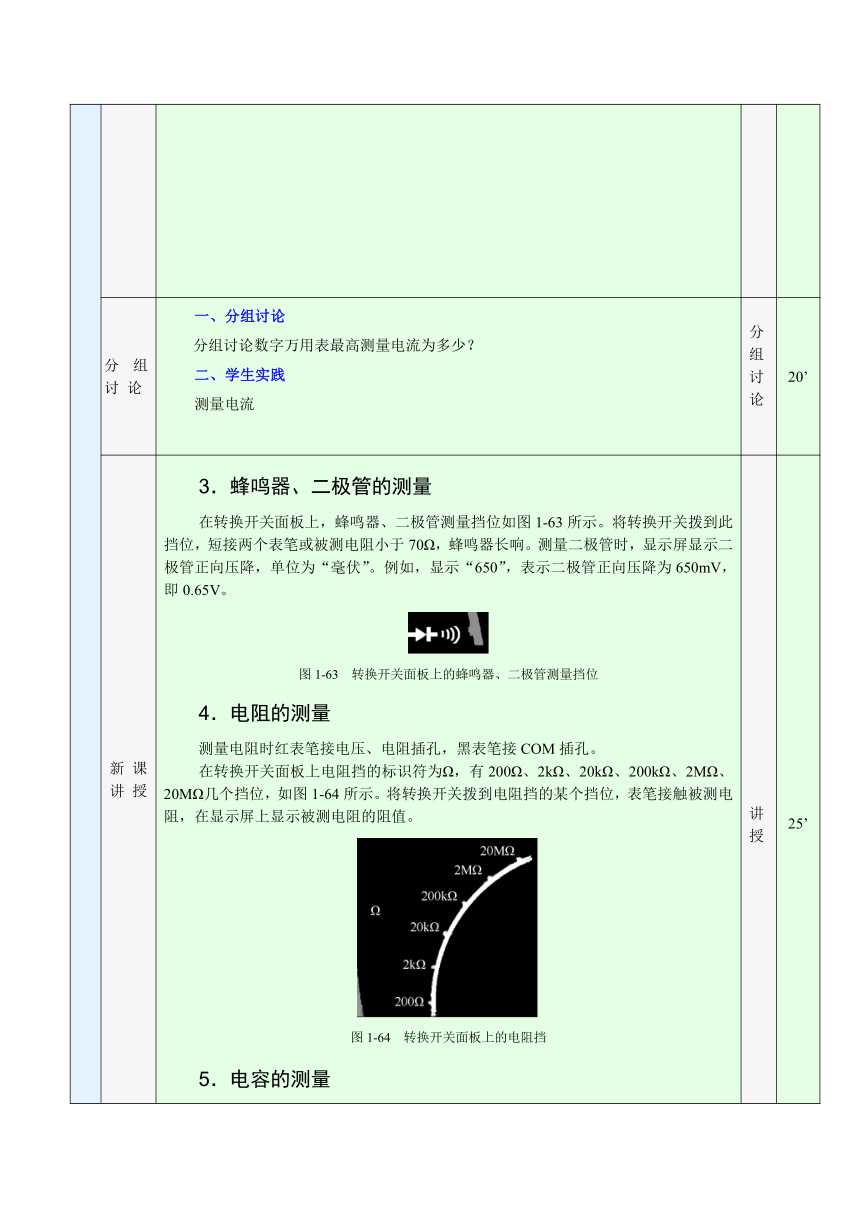

新 课 讲 授 3．蜂鸣器、二极管的测量 在转换开关面板上，蜂鸣器、二极管测量挡位如图1-63所示。将转换开关拨到此挡位，短接两个表笔或被测电阻小于70Ω，蜂鸣器长响。测量二极管时，显示屏显示二极管正向压降，单位为“毫伏”。例如，显示“650”，表示二极管正向压降为650mV，即0.65V。 图1-63 转换开关面板上的蜂鸣器、二极管测量挡位 4．电阻的测量 测量电阻时红表笔接电压、电阻插孔，黑表笔接COM插孔。 在转换开关面板上电阻挡的标识符为Ω，有200Ω、2kΩ、20kΩ、200kΩ、2MΩ、20MΩ几个挡位，如图1-64所示。将转换开关拨到电阻挡的某个挡位，表笔接触被测电阻，在显示屏上显示被测电阻的阻值。 图1-64 转换开关面板上的电阻挡 5．电容的测量 在转换开关面板上电容测量挡位的标识符为F，如图1-65所示。将转换开关拨到电容挡位，表笔接触被测电容，在显示屏上显示被测电容的容量。 图1-65 转换开关面板上电容测量挡 6．hFE的测量 hFE表示三极管的放大倍数，在转换开关面板上hFE挡位的标识符为hFE，如图1-66所示。将转换开关拨到hFE挡位，三极管插入三极管测试孔，在显示屏上显示被测三极管的放大倍数。 图1-66 转换开关面板上的hFE挡位 讲授 25’
分 组讨 论 一、分组讨论 测量的最大电容为多少？ 二、学生实践 测量二级管、电阻、电容
新 课 讲 授 7．注意事项 （1）测量数值超过量程范围，屏幕将显示“1”，应将转换开关向高挡位拨动。 （2）测量时数字不发生改变，检查数据保持按钮是否按下。 （3）测量电压或电阻后，如果需要测量电流，除了将转换开关拨到相应位置，还应将表笔改到电流插座上。反之，测量电流后，如果需要测量电压或电阻，应将表笔插到电压、电阻插座上。 （4）数字表测量数据的反应速度比较慢，屏幕上的数字会变化一段时间，等数字稳定后再读取数据。 （5）数字表能正常测量电压、电阻，测量电流时一直显示0，如果排除电路故障，可能是万用表内部的保险管熔断，需要打开万用表，更换保险管。 （6）使用蜂鸣挡测量二极管时，红表笔为高电位，黑表笔为低电位，即当显示二极管的导通电压时，红表笔接二极管的正极，黑表笔接二极管的负极。 分组讨论 20’
分 组讨 论 一、分组讨论 测量电流多了哪一个步骤 二、学生实践 练习使用数字万用表
实训任务 实训任务： 1．计算表1-16所示电热设备的电阻值，用指针表测量其电阻值，再用数字表测量它的电阻，并填表。 表1-16 名称功率计算阻值指针表测量阻值数字表测量阻值电烙铁35W白炽灯泡15W电热水壶1200W电饭锅1000W
2．测量全桥。万用表转换开关拨到二极管测量档位，红表笔接第1列的各端子，黑表笔接第1行的各端子，测量二极管导通电压，填写表1-17，并判断全桥的好坏。 表1-17 正极端负极端交流端1交流端2正极端×负极端×交流端1×交流端2×
3．使用万用表蜂鸣、二极管测量挡判断10个三极管的类型，找出三极管的基极，填写表1-18。 表1-18 序 号三极管类型基极的位置序 号三极管类型基极的位置16273849510
4．使用万用表测试10个三极管的放大倍数，并填写表1-19。 表1-19 序 号三极管类型基极的位置序 号三极管类型基极的位置16273849510
5．准备6个电阻，连接成图1-67所示串并联电路，将a、b两端与稳压电源相连，调节输出电压，使用数字万用表测量电路中各电阻两端的电压并填写表1-20。 图1-67 串并联电路 表1-20 序号Uab(V)UR1(V)UR2(V)UR3(V)UR4(V)UR5(V)UR6(V)112235410525
6．将图1-67所示串并联电路a、b两端与稳压电源相连，调节输出电压，测量电路中流过各电阻的电流并填写表1-21。 表1-21 序号Uab(V)IR1(mA)IR2(mA)IR3(mA)IR4(mA)IR5(mA)IR6(mA)112235410525
分组实训 40’
课 堂 小 结 本章主要介绍数字万用表的使用方法，学生需掌握以下内容： 1. 电压的测量 2．电流的测量 3．蜂鸣器、二极管的测量 4．电阻的测量 5．电容的测量 6．hFE的测量 7．注意事项 归纳 总结 5’
总计 180’
拓 展提 升 不能使用数字万用表完全替代指针万用表
教学 后记 本次课教学情况总结
