项目四 配置 DHCP 服务器
Windows Server 2012 R2 企业级服务器搭建
01 项目描述

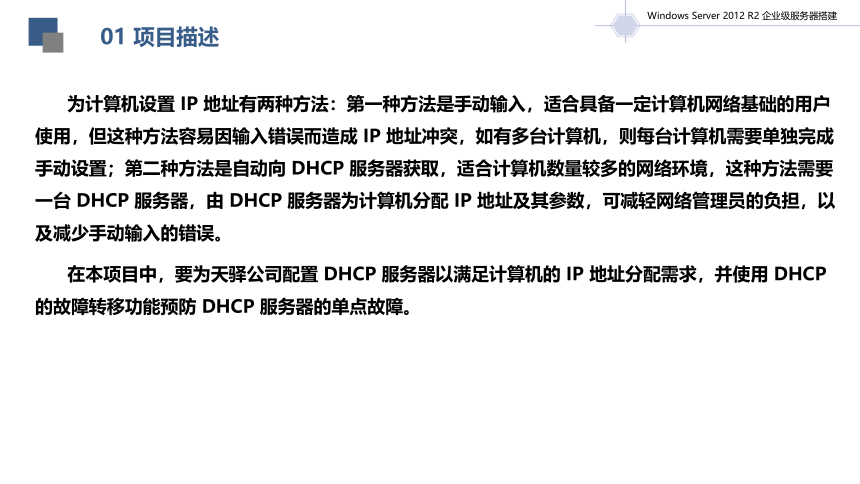

为计算机设置 IP 地址有两种方法：第一种方法是手动输入，适合具备一定计算机网络基础的用户使用，但这种方法容易因输入错误而造成 IP 地址冲突，如有多台计算机，则每台计算机需要单独完成手动设置；第二种方法是自动向 DHCP 服务器获取，适合计算机数量较多的网络环境，这种方法需要一台 DHCP 服务器，由 DHCP 服务器为计算机分配 IP 地址及其参数，可减轻网络管理员的负担，以及减少手动输入的错误。
在本项目中，要为天驿公司配置 DHCP 服务器以满足计算机的 IP 地址分配需求，并使用 DHCP 的故障转移功能预防 DHCP 服务器的单点故障。
Windows Server 2012 R2 企业级服务器搭建

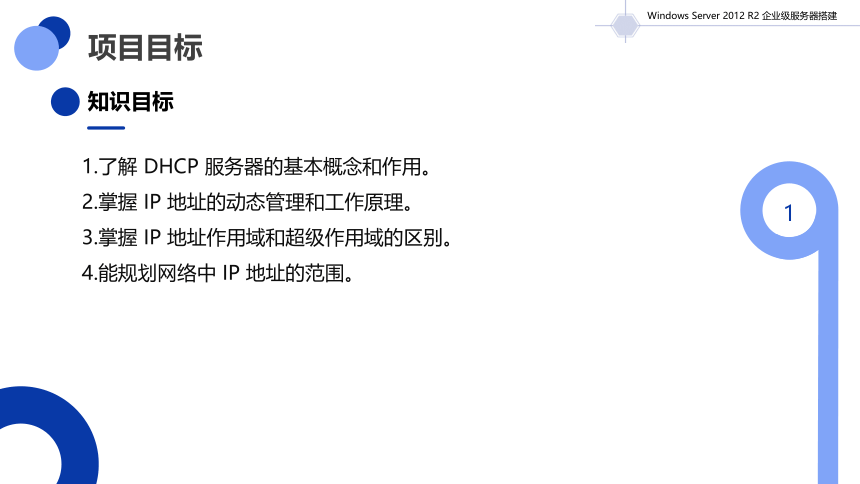

1.了解 DHCP 服务器的基本概念和作用。
2.掌握 IP 地址的动态管理和工作原理。
3.掌握 IP 地址作用域和超级作用域的区别。
4.能规划网络中 IP 地址的范围。
项目目标
知识目标
1
Windows Server 2012 R2 企业级服务器搭建

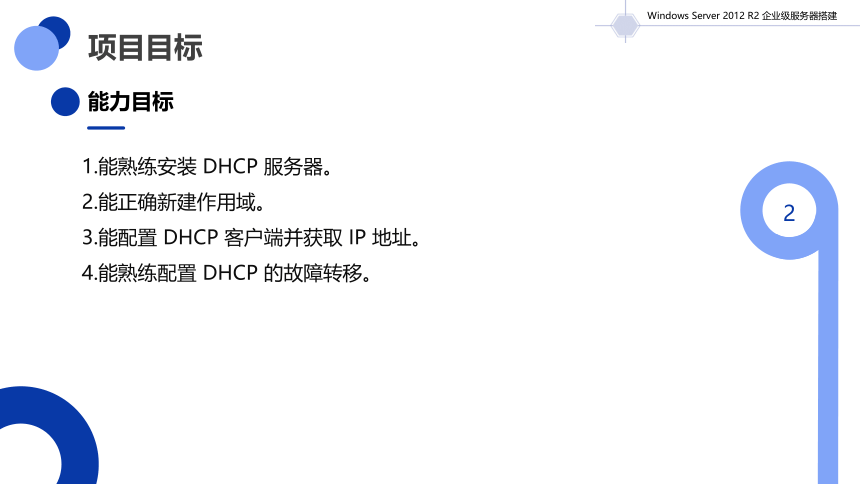

1.能熟练安装 DHCP 服务器。
2.能正确新建作用域。
3.能配置 DHCP 客户端并获取 IP 地址。
4.能熟练配置 DHCP 的故障转移。
项目目标
能力目标
Windows Server 2012 R2 企业级服务器搭建
2
1.能主动收集客户需求，按需配置服务器，逐步养成爱岗敬业精神和服务意识。
2.发扬工匠精神，努力实现服务器业务高可用性。
3.具有节约意识，能均衡使用硬件资源实现服务器搭建。
项目目标
思政目标
Windows Server 2012 R2 企业级服务器搭建
3
Windows Server 2012 R2 企业级服务器搭建

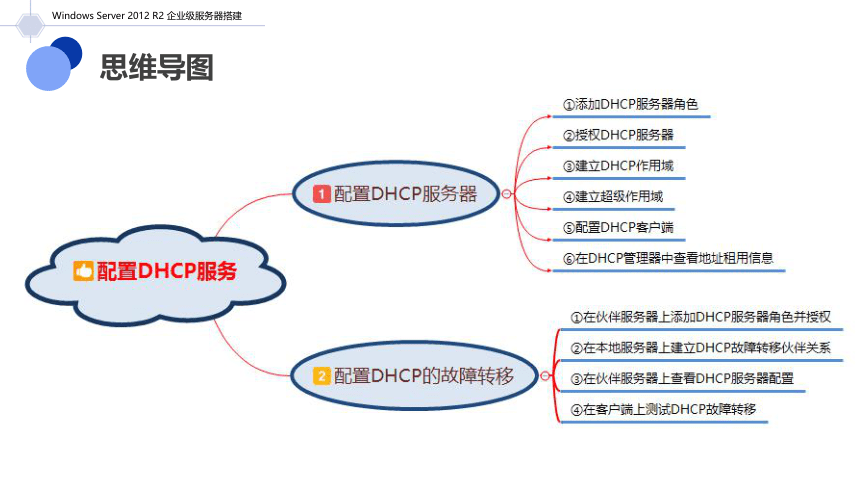

思维导图
Windows Server 2012 R2 企业级服务器搭建
项目拓扑
任务2.
配置DHCP的故障转移
项目四 配置 DHCP 服务器
配置 DHCP 服务器
任务 1
项目实训
Windows Server 2012 R2 企业级服务器搭建
Configure failover for DHCP
任务 2
配置 DHCP 服务器
配置DHCP的故障转移
自从天驿公司使用 DHCP 服务器来为客户端分配 IP 地址后，网络中很少再出现 IP 地址冲突等问题，员工不用再为设置 IP 地址而苦恼。但由于现有的 DHCP 服务器也要定期停机维护，因此在 DHCP 服务器停机维护期间，客户端将无法获得 IP 地址。
网络管理员尝试采用 5/5 或 8/2 原则部署两台 DHCP 服务器，但这种方式存在不足，即一台 DHCP 服务器停机维护后另一台 DHCP 服务器的地址池只包含一部分 IP 地址，有些客户端将无法获得 IP 地址。因此，网络管理员又尝试配置故障转移群集，将 DHCP 数据库信息存放于 iSCSI 存储中，但是这种方式的步骤过于复杂，且公司并无存储设备。
任务描述
Windows Server 2012 R2 企业级服务器搭建
为解决天驿公司关于 DHCP 备份的问题，网络管理员决定使用 Windows Server 2012 R2 系统中的 DHCP 故障转移功能，将两台 DHCP 服务器共享同一 DHCP 数据库，在其中一台 DHCP 服务器停机维护时，另一台 DHCP 服务器可以承担工作，或两台 DHCP 服务器同时工作。
Windows Server 2012 R2 企业级服务器搭建
任务分析
1. 在伙伴服务器上添加 DHCP 服务器角色并授权
任务实现
在伙伴服务器 S6. 上添加 DHCP 服务器角色，并在 DHCP 配置向导或 DHCP管理器中完成授权，确保伙伴服务器 S6. 上的 DHCP 服务能够正常运行。
Windows Server 2012 R2 企业级服务器搭建

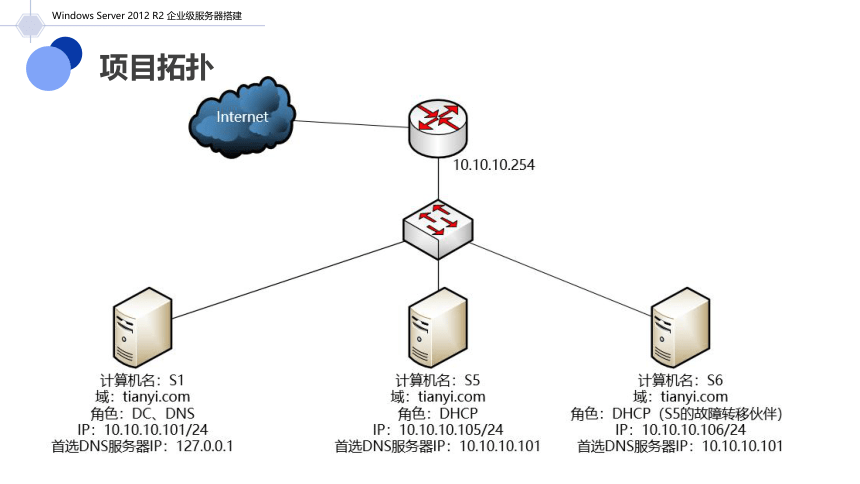

本任务需要两台 DHCP 服务器，原有 S5. 服务器（IP 地址为 10.10.10.105）作为本地服务器（指 DHCP 故障转移的源），另外一台 S6. 服务器（IP 地址为 10.10.10.106）作为伙伴服务器。
2. 在本地服务器上建立 DHCP 故障转移伙伴关系
任务实现
步骤 1：在本地服务器 S5. 的“DHCP”管理器窗口中，右击“超级作用域 tinayi总部”选项，在弹出的快捷菜单中选择“配置故障转移”命令，如图 4-2-1 所示。
图 4-2-1 设置配置故障转移的作用域
Windows Server 2012 R2 企业级服务器搭建
在配置 DHCP 故障转移时，如果选择了超级作用域，那么故障转移对其包含的所有作用域生效。
2. 在本地服务器上建立 DHCP 故障转移伙伴关系
任务实现
步骤 2：在“DHCP 故障转移简介”对话框中选择需要配置故障转移的作用域，由于要对超级作用域配置故障转移，因此此处的“可用作用域”设置为“全选”状态，然后单击“下一步”按钮，如图 4-2-2 所示。
图 4-2-2 选择需要配置故障转移的作用域
Windows Server 2012 R2 企业级服务器搭建
2. 在本地服务器上建立 DHCP 故障转移伙伴关系
任务实现
步骤 3：在“指定要用于故障转移的伙伴服务器”对话框中输入伙伴服务器的主机名或IP 地址，也可单击“添加服务器”按钮，在 域中通过浏览的方式选择“s6.”，然后单击“下一步”按钮，如图 4-2-3 所示。
图 4-2-3 指定要用于故障转移的伙伴服务器
Windows Server 2012 R2 企业级服务器搭建
2. 在本地服务器上建立 DHCP 故障转移伙伴关系
任务实现
步骤 4：在“新建故障转移关系”对话框中可看到伙伴关系的名称，此处无须修改，故障转移模式使用默认的“负载平衡”，勾选“启用消息验证”复选框，然后输入共享机密（服务器之间相互验证的密码），最后单击“下一步”按钮，如图 4-2-4 所示。
图4-2-4 选择故障转移模式
Windows Server 2012 R2 企业级服务器搭建
2. 在本地服务器上建立 DHCP 故障转移伙伴关系
任务实现
步骤 5：在故障转移汇总信息对话框中，单击“完成”按钮，如图 4-2-5 所示。
步骤 6：在故障转移配置成功提示框中，单击“关闭”按钮，如图 4-2-6 所示。
Windows Server 2012 R2 企业级服务器搭建
图 4-2-5 DHCP 故障转移汇总信息
图 4-2-6 DHCP 故障转移配置完成
3. 在伙伴服务器上查看 DHCP 服务器配置信息
任务实现
在伙伴服务器 S6. 的“DHCP”管理器窗口查看 DHCP 服务器配置信息，可看到 DHCP 配置了故障转移的作用域均已同步，如图 4-2-7 所示。
Windows Server 2012 R2 企业级服务器搭建
图 4-2-7 在伙伴服务器上查看 DHCP 服务器配置信息
4. 在客户端上测试 DHCP 故障转移
任务实现
将主机名为 S5. 的 DHCP 服务器停机，则主机名为 S6. 的 DHCP 服务器除维护自身地址池中 50%的 IP 地址外，还会同时维护 S5. 服务器中分配的 50% 的 IP 地址。
在客户端的“命令提示符”窗口中使用“ipconfig /release”和“ipconfig /renew”命令重新获取 IP 地址，并使用“ipconfig /all”命令查看 IP 地址，可看到客户端依然使用原来的 IP 地址，而为其分配 IP 地址的 DHCP 服务器已经变为 S6.（IP 地址为 10.10.10.106），如图 4-2-8 所示。
Windows Server 2012 R2 企业级服务器搭建
图4-2-8 客户端测试
知识链接
负载平衡是指两台 DHCP 服务器分别分配管理地址池中 50%的地址。由于受网络延迟等因素的影响，在开始出租 IP 地址一段时间后，会出现 IP 地址分配并不均衡的情况，因此伙伴关系中的第一台服务器会以 5 分钟为时间间隔，检查两台 DHCP 服务器的 IP 地址的租用情况，自动调整比率。
伙伴关系中的“负载平衡”
Windows Server 2012 R2 企业级服务器搭建
知识链接
热备用服务器是指两台 DHCP 服务器中有一台处于活动状态，备用服务器处于待机状态，只有当活动状态的 DHCP 服务器出现停机等现象时，备用服务器才会变为活动状态。一般情况下，备用服务器会保留 5%的 IP 地址，当活动服务器发生故障，且备用服务器还尚未取得 DHCP 的管理权时，可将这些 IP 地址分配给客户端。
伙伴关系中的“热备用服务器”
Windows Server 2012 R2 企业级服务器搭建
任务小结
为保证公司中 DHCP 服务器的可靠运行，可采用故障转移方式实现一个没有地址冲突的双 DHCP 环境，其做法是在其中一台 DHCP 服务器上针对作用域或超级作用域开启故障转移功能，并建立伙伴关系、设置故障转移模式和共享机密。
在客户端获取 IP 地址时，使用的“ipconfig”命令不需要参数，“ipconfig /release”命令的作用是释放 IP 地址，“ipconfig /renew”命令的作用是重新获得 IP 地址，“ipconfig /all”命令的作用是详细查看 IP 地址信息。
Windows Server 2012 R2 企业级服务器搭建
