项目五 配置 WDS 服务器
Windows Server 2012 R2 企业级服务器搭建
01 项目描述

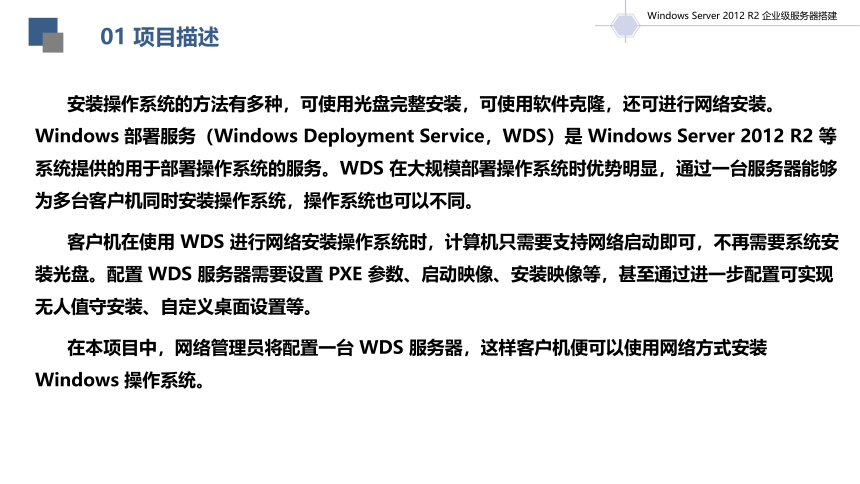

安装操作系统的方法有多种，可使用光盘完整安装，可使用软件克隆，还可进行网络安装。Windows 部署服务（Windows Deployment Service，WDS）是 Windows Server 2012 R2 等系统提供的用于部署操作系统的服务。WDS 在大规模部署操作系统时优势明显，通过一台服务器能够为多台客户机同时安装操作系统，操作系统也可以不同。
客户机在使用 WDS 进行网络安装操作系统时，计算机只需要支持网络启动即可，不再需要系统安装光盘。配置 WDS 服务器需要设置 PXE 参数、启动映像、安装映像等，甚至通过进一步配置可实现无人值守安装、自定义桌面设置等。
在本项目中，网络管理员将配置一台 WDS 服务器，这样客户机便可以使用网络方式安装 Windows 操作系统。
Windows Server 2012 R2 企业级服务器搭建
1.了解 WDS 的定义和作用。
2.了解 PXE 的概念。
3.理解启动映像与安装映像的不同和作用。
4.熟悉使用 WDS 服务器为客户机远程安装操作系统的流程。
项目目标
知识目标
1
Windows Server 2012 R2 企业级服务器搭建
1.能正确安装 WDS 服务器。
2.能以向导方式正确配置 WDS 服务器。
3.能以网络适配器引导的方式启动系统。
4.能熟练使用网络引导的方式安装操作系统。
项目目标
能力目标
Windows Server 2012 R2 企业级服务器搭建
2
1.能主动收集客户需求，按需配置服务器，逐步养成爱岗敬业精神和服务意识。
2.具有知识产权意识，在部署操作系统时使用正版软件。
项目目标
思政目标
Windows Server 2012 R2 企业级服务器搭建
3
Windows Server 2012 R2 企业级服务器搭建

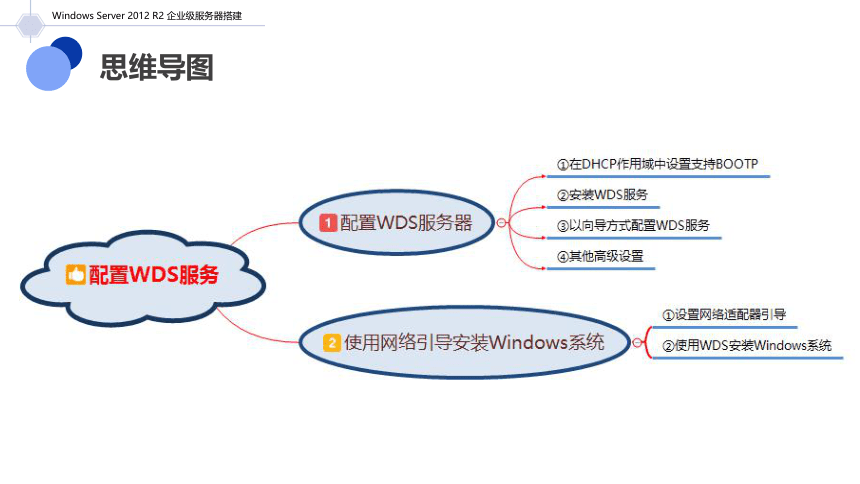

思维导图
Windows Server 2012 R2 企业级服务器搭建

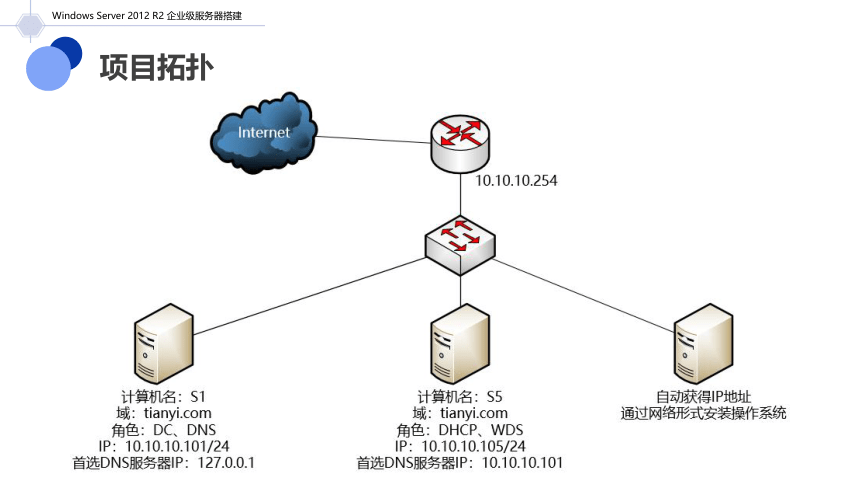

项目拓扑
任务2.
使用网络引导安装Windows系统
项目五 配置 WDS服务器
配置 WDS 服务器
任务 1
项目实训
Windows Server 2012 R2 企业级服务器搭建
配置WDS服务器
Configure the WDS server
任务 1
配置 WDS 服务器
天驿公司有了新的网络需求，网络管理员要对一批新采购的计算机安装操作系统。
任务描述
Windows Server 2012 R2 企业级服务器搭建
针对为天驿公司安装操作系统的需求，网络管理员可以采取统一部署的思路，通过配置一台WDS服务器，配置好PXE、启动映像、安装映像等参数，然后以网络适配器引导方式启动计算机安装所需版本的Windows系统。
Windows Server 2012 R2 企业级服务器搭建
任务分析
服务器角色分配
任务实现
Windows Server 2012 R2 企业级服务器搭建

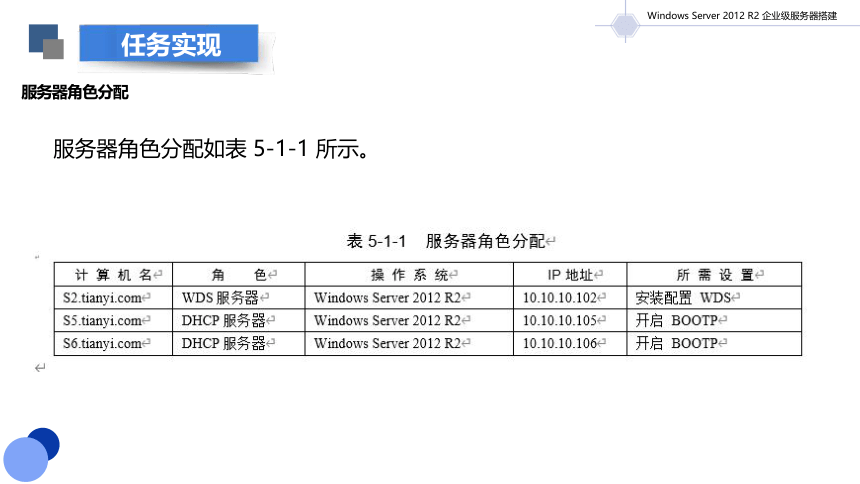

服务器角色分配如表 5-1-1 所示。
1. 在 DHCP 作用域中设置支持 BOOTP
任务实现
步骤 1：在 DHCP 服务器 S5. 或 S6. 上打开“DHCP”管理器，本任务以其中一台 DHCP 服务器为例。在 S5. 的“DHCP”管理器窗口中，右击“作用域[10.10.10.0]tianyi 总部网络 1”，在弹出的快捷菜单中选择“属性”命令，在弹出的对话框中的“高级”选项卡中选择为客户端动态分配 IP 地址的方式为“两者”，然后单击“确定”按钮，如图 5-1-1 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-1 在 DHCP 作用域上开启对 BOOTP 的支持
1. 在 DHCP 作用域中设置支持 BOOTP
任务实现
步骤 2：重新启动 DHCP 服务器。在“DHCP”管理器窗口中，右击“S5.”选项，在弹出的快捷菜单中选择“所有任务”→“重新启动”命令，如图 5-1-2 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-2 重新启动 DHCP 服务器
在有多个子网的企业网络中，如果 WDS 需要为跨广播域的客户机提供服务，则需要在与 WDS 同一子网的 DHCP 服务器上修改作用域选项的两个参数：066（启动服务器主机名的字符串值为 WDS 的 IP 地址）和 067（启动文件名的字符串值为 boot\x64\）。
2. 安装 WDS 服务器
任务实现
步骤 1：在“服务器管理器”窗口中，单击“仪表板”→“快速启动”→“添加角色和功能”链接，打开“添加角色和功能向导”窗口，然后单击“下一步”按钮。
步骤 2：在“选择安装类型”界面中，选中“基于角色或基于功能的安装”单选按钮， 然后单击“下一步”按钮。
步骤 3：在“选择目标服务器”界面中，选中“从服务器池中选择服务器”单选按钮， 选择 “S2.”，然后单击“下一步”按钮。
Windows Server 2012 R2 企业级服务器搭建
2. 安装 WDS 服务器
任务实现
步骤 4：在“选择服务器角色”界面中，勾选“Windows 部署服务”复选框，在弹出的所需功能对话框中单击“添加功能”按钮，然后返回“选择服务器角色”界面，单击“下一步”按钮，如图 5-1-3 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-3 选择服务器角色
2. 安装 WDS 服务器
任务实现
步骤 5：在“选择功能”界面中，单击“下一步”按钮。步骤 6：在“WDS”界面中，单击“下一步”按钮。
步骤 6：在“WDS”界面中，单击“下一步”按钮。
步骤 7：在“选择角色服务”界面中，（“部署服务器”和“传输服务器”默认处于选中状态）单击“下一步”按钮，如图 5-1-4 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-4 选择角色服务
2. 安装 WDS 服务器
任务实现
步骤 8：在“确认安装所选内容”界面中，单击“安装”按钮，安装完毕后在“安装进度”界面中单击“关闭”按钮。
Windows Server 2012 R2 企业级服务器搭建
3. 以向导方式配置 WDS 服务器
任务实现
步骤 1：打开“服务器管理器”窗口，在窗口左侧功能项中选择“WDS”角色，然后右击服务器列表中的“S2”，在弹出的快捷菜单中选择“Windows 部署服务管理控制台”命令，如图 5-1-5 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-5 WDS 角色
3. 以向导方式配置 WDS 服务器
任务实现
步骤 2：在“Windows 部署服务”窗口中展开“服务器”选项，然后右击“S2.”选项，在弹出的快捷菜单中选择“配置服务器”命令，如图 5-1-6 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-6 Windows 部署服务（1）
3. 以向导方式配置 WDS 服务器
任务实现
步骤 3：在“Windows 部署服务配置向导”的“开始之前”对话框中，检查现有配置是否符合 WDS 要求，准备完毕后单击“下一步”按钮，如图 5-1-7 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-7 配置 WDS 的条件
3. 以向导方式配置 WDS 服务器
任务实现
步骤 4：在“安装选项”对话框中选中“与 Active Directory 集成”单选按钮，然后单击“下一步”按钮，如图 5-1-8 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-8 安装选项
3. 以向导方式配置 WDS 服务器
任务实现
步骤 5：在“远程安装文件夹的位置”对话框中指定远程安装文件夹的路径，建议存放在一个存储容量较大的 NTFS 分区中，本任务使用的路径为“D:\RemoteInstall”，然后单击 “下一步”按钮，如图 5-1-9 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-9 远程安装文件夹的位置
3. 以向导方式配置 WDS 服务器
任务实现
步骤 6：在“PXE 服务器初始设置”对话框中选中“响应所有客户端计算机（已知和未知）”单选按钮，然后单击“下一步”按钮，如图 5-1-10 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-10 PXE 服务器初始设置
3. 以向导方式配置 WDS 服务器
任务实现
步骤 7：在“操作完成”对话框中勾选“立即向服务器中添加映像”复选框，然后单击“完成”按钮，如图 5-1-11 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-11 WDS 基本配置完成
3. 以向导方式配置 WDS 服务器
任务实现
步骤 8：在弹出的“映像文件”对话框中输入安装光盘中的映像文件位置，一般位于X:\sources 下（X:为光盘驱动器号），本任务中的光盘驱动器为 E:盘，输入“E:\sources”，然后单击“下一步”按钮，如图 5-1-12 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-12 指定映像文件位置
3. 以向导方式配置 WDS 服务器
任务实现
步骤 9：在“映像组”对话框中选中“创建已命名的映像组”单选按钮，输入映像组名称，此处使用默认的“ImageGroup1”，然后单击“下一步”按钮，如图 5-1-13 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-13 创建安装映像的映像组
3. 以向导方式配置 WDS 服务器
任务实现
步骤 10：在“复查设置”对话框中可看到 Windows Server 2012 R2 光盘中具有 1 个启动映像，4 个不同用户版本的安装映像（DataCenter 版、Standard 版等），确认设置无误后单击 “下一步”按钮，如图 5-1-14 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-14 复查添加映像向导设置
3. 以向导方式配置 WDS 服务器
任务实现
步骤 11：在“任务进度”对话框中等到映像添加完成后单击“完成”按钮，如图 5-1-15所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-15 映像添加完成
3. 以向导方式配置 WDS 服务器
任务实现
步骤 12：返回“Windows 部署服务”窗口后可查看添加完成的安装映像和启动映像， 如图 5-1-16 和图 5-1-17 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-16 查看安装映像
如果有多个安装映像，为便于区分可按操作系统的分类建立安装映像组，如组“Win2012R2”里包含的均为 Windows Server 2012 R2 各版本的安装映像，组“Win7” 里包含的均为 Windows 7 各版本的安装映像。
图 5-1-17 查看启动映像
4. 其他高级设置
任务实现
步骤 1：在“Windows 部署服务”窗口中展开“服务器”选项，然后右击“S2.” 选项，在弹出的快捷菜单中选择“属性”命令，如图 5-1-18 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-18 Windows 部署服务（2）
4. 其他高级设置
任务实现
步骤 2：修改 PXE 启动设置。在当前 WDS 服务器的“S2 属性”对话框的“启动”选项卡中，可设置客户机在使用网络适配器启动时是否按 F12 键继续 PXE 启动，还可对不同硬件架构类型的计算机指定启动映像，如图 5-1-19 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-19 修改 PXE 启动设置
4. 其他高级设置
任务实现
步骤 3：修改 WDS 客户端设置。在“S2 属性”对话框的“客户端”选项卡中可设置系统无人参与安装，还可设置客户机网络安装完成之后是否自动加入域，如图 5-1-20 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-20 修改 WDS 客户端设置
4. 其他高级设置
任务实现
步骤 4：设置 WDS 服务器的 DHCP 侦听。此设置分为三种情况，如果此 WDS 服务器也配置了 Microsoft DHCP 服务，则勾选两个复选框；如果此 WDS 服务器启动了非 Microsoft DHCP 服务，则勾选第一个复选框；如果此 WDS 服务器并未运行 Microsoft DHCP 服务，则无须勾选任何复选框，如图 5-1-21 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-21 设置 WDS 服务器的 DHCP 侦听
4. 其他高级设置
任务实现
步骤 5：加载网络适配器驱动。在实际应用中，有一些型号较新的网络适配器在启动时需要加载 Windows 下的驱动，可在 WDS 管理器的“驱动程序包位置”对话框中添加外部驱动程序，如图 5-1-22 所示。
Windows Server 2012 R2 企业级服务器搭建
图 5-1-22 加载网络适配器驱动
知识链接
PXE（Pre-boot Execution Environment，预启动执行环境）可以使计算机通过网络适配器引导启动。PXE 采用 C/S 结构，当客户机在进行网络适配器引导时，BIOS 会调出 PXE 的客户机程序，并显示后续可执行命令，来完成后续启动映像的加载。
PXE
Windows Server 2012 R2 企业级服务器搭建
知识链接
映像文件分为启动映像与安装映像。
启动映像一般位于 X:\sources 下，文件名为 boot.wim，负责在 PXE 加载后启动 Windows 的安装程序。x86 架构的 Windows 7、Windows 8、Windows 10 可以使用同一 x86 启动映像。
安装映像也位于 X:\sources 下，文件名为 install.wim，在启动映像加载完成后选择某一安装映像即可安装对应版本的系统，如果要安装 Windows Server 2012 R2 的 DataCente 版或Standard 版，则需要选择不同的映像文件。
启动映像与安装映像
Windows Server 2012 R2 企业级服务器搭建
任务小结
本任务完成了部署 WDS 服务器的关键配置，包括在 DHCP 服务器中为 WDS 开启BOOTP 支持、安装 WDS 服务器、配置 WDS 服务器，并介绍了实际应用环境中会用到的一些高级设置。
在配置 WDS 服务器时，需要准备好相应操作系统的安装光盘。无论是使用向导方式还是逐项配置 WDS 服务器都需要设置几个关键参数：首先，在 WDS 管理工具中添加对应的启动映像与安装映像；然后，设置 WDS 响应所有客户端，如果 WDS 与 DHCP 位于同一台服务器还需要设置 DHCP 侦听等选项。如果要部署的多个 Windows 系统使用一个启动映像， 则建议添加较高版本系统中的启动映像文件，并且要区分系统类型是 x64 还是 x86。
