项目五 配置 WDS 服务器
Windows Server 2012 R2 企业级服务器搭建
01 项目描述
安装操作系统的方法有多种，可使用光盘完整安装，可使用软件克隆，还可进行网络安装。Windows 部署服务（Windows Deployment Service，WDS）是 Windows Server 2012 R2 等系统提供的用于部署操作系统的服务。WDS 在大规模部署操作系统时优势明显，通过一台服务器能够为多台客户机同时安装操作系统，操作系统也可以不同。
客户机在使用 WDS 进行网络安装操作系统时，计算机只需要支持网络启动即可，不再需要系统安装光盘。配置 WDS 服务器需要设置 PXE 参数、启动映像、安装映像等，甚至通过进一步配置可实现无人值守安装、自定义桌面设置等。
在本项目中，网络管理员将配置一台 WDS 服务器，这样客户机便可以使用网络方式安装 Windows 操作系统。
Windows Server 2012 R2 企业级服务器搭建

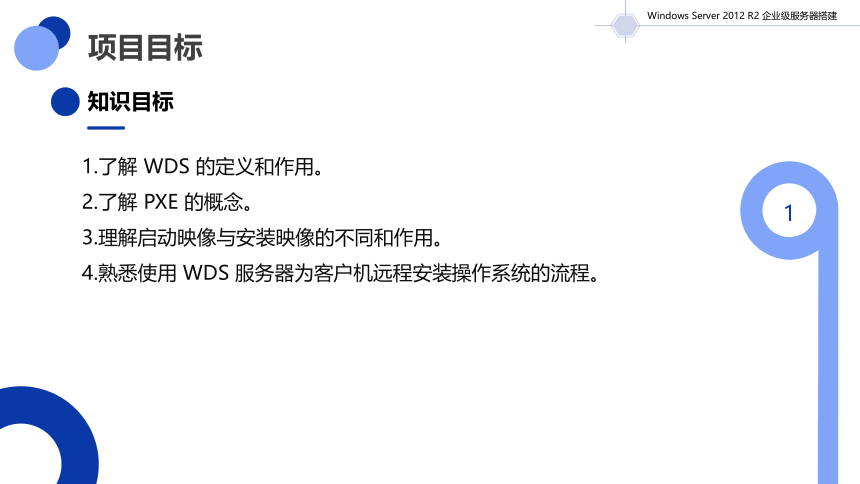

1.了解 WDS 的定义和作用。
2.了解 PXE 的概念。
3.理解启动映像与安装映像的不同和作用。
4.熟悉使用 WDS 服务器为客户机远程安装操作系统的流程。
项目目标
知识目标
1
Windows Server 2012 R2 企业级服务器搭建

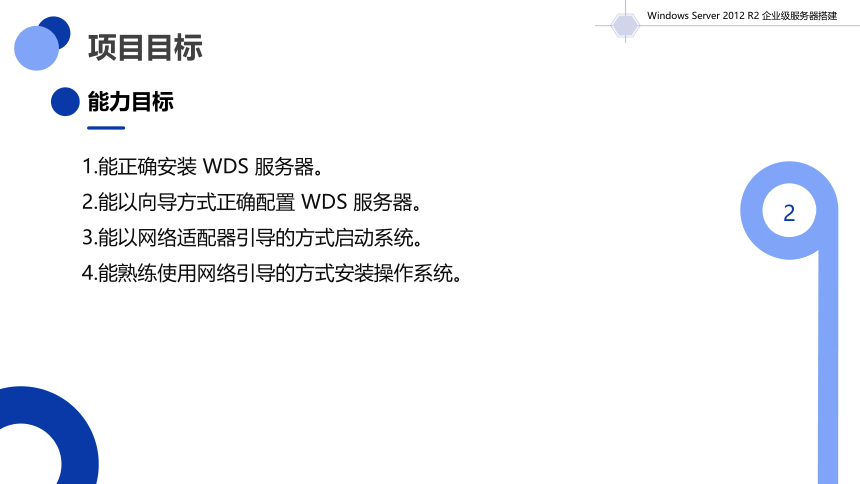

1.能正确安装 WDS 服务器。
2.能以向导方式正确配置 WDS 服务器。
3.能以网络适配器引导的方式启动系统。
4.能熟练使用网络引导的方式安装操作系统。
项目目标
能力目标
Windows Server 2012 R2 企业级服务器搭建
2

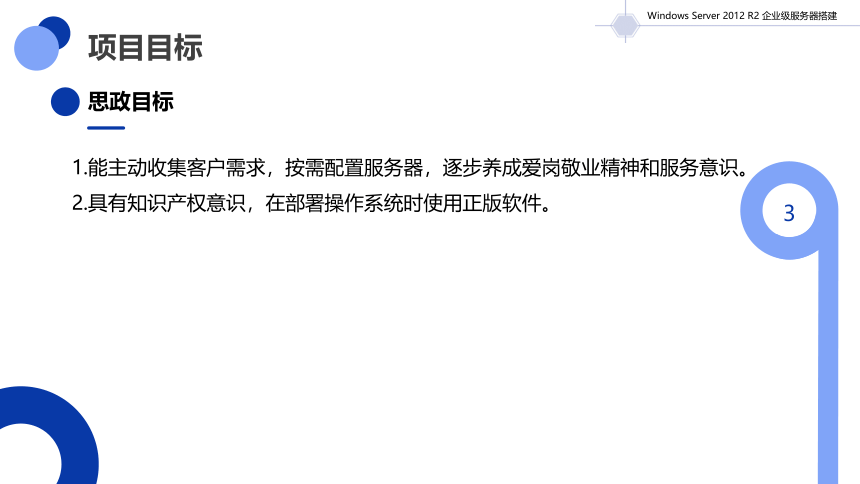

1.能主动收集客户需求，按需配置服务器，逐步养成爱岗敬业精神和服务意识。
2.具有知识产权意识，在部署操作系统时使用正版软件。
项目目标
思政目标
Windows Server 2012 R2 企业级服务器搭建
3
Windows Server 2012 R2 企业级服务器搭建

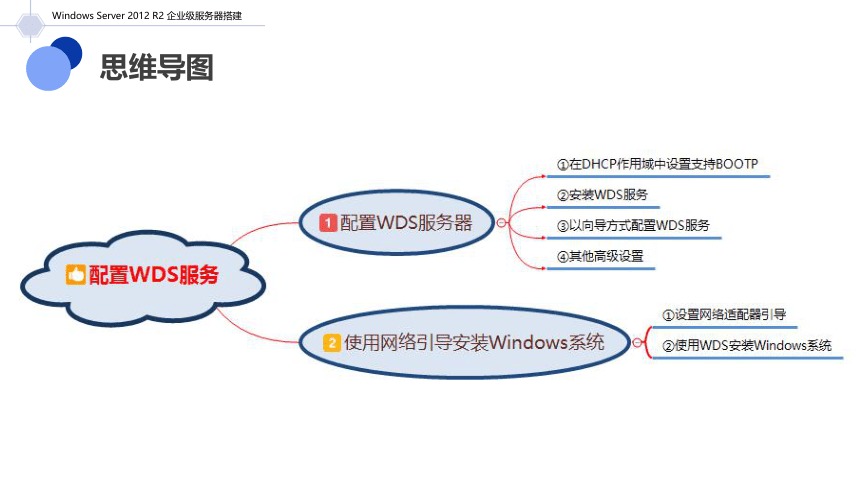

思维导图
Windows Server 2012 R2 企业级服务器搭建

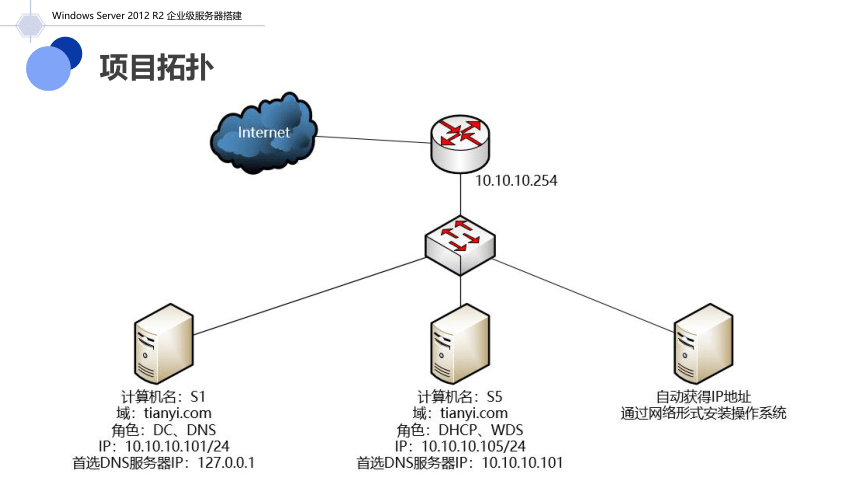

项目拓扑
任务2.
使用网络引导安装Windows系统
项目五 配置 WDS服务器
配置 WDS 服务器
任务 1
项目实训
Windows Server 2012 R2 企业级服务器搭建
Installing Windows System Using
Network Boot
任务 2
配置 WDS 服务器
使用网络引导安装 Windows 系统
天驿公司的 WDS 服务器已经部署完成，现需要通过网络适配器引导的方式为客户机安装操作系统。
任务描述
Windows Server 2012 R2 企业级服务器搭建
通过网络适配器引导的方式安装操作系统的步骤：首先，在 BIOS（或 UEFI）中设置网络适配器启动优先（或者在 BIOS 启动菜单中选择网络适配器），启动后客户机进入 PXE 环境，并可通过 DHCP 服务器获得 IP 地址；然后，选择相应的启动映像及安装映像，并输入具有安装权限的域用户信息；最后，安装操作系统（安装步骤与光盘安装相同）。
Windows Server 2012 R2 企业级服务器搭建
任务分析
1. 设置网络适配器引导
任务实现
在 BIOS 中设置启动项，以网络适配器方式引导，如图 5-2-1 所示。
图 5-2-1 设置网络适配器引导
Windows Server 2012 R2 企业级服务器搭建
2. 使用 WDS 安装 Windows 系统
任务实现
步骤 1：使用网络适配器引导方式启动客户机后，可看到获得的 IP 地址和 WDS 服务器的简要信息，如本任务中客户机的 IP 地址为 10.10.10.96，WDS 的启动文件名为 WDSNBP， 启动服务器的 IP 地址为 10.10.10.102，然后按 F12 键启动网络引导，如图 5-2-2 所示。引导程序为加载启动映像文件，本任务中为 boot.wim，如图 5-2-3 所示。
图 5-2-2 启动网络引导
Windows Server 2012 R2 企业级服务器搭建
图 5-2-3 加载启动映像
2. 使用 WDS 安装 Windows 系统
任务实现
步骤 2：在“Windows 部署服务”对话框中单击“下一步”按钮，如图 5-2-4 所示。
图 5-2-4 客户机调用 Windows 部署服务
Windows Server 2012 R2 企业级服务器搭建
2. 使用 WDS 安装 Windows 系统
任务实现
步骤 3：在“连接到 S2.”对话框中，输入具有安装权限的用户名和密码，然后单击“确定”按钮，如图 5-2-5 所示。
图 5-2-5 输入具有安装权限的用户名和密码
Windows Server 2012 R2 企业级服务器搭建
2. 使用 WDS 安装 Windows 系统
任务实现
步骤 4：在“选择要安装的操作系统”对话框中选择要安装的系统版本，然后单击“下一步”按钮，如图 5-2-6 所示。剩余安装步骤与光盘安装相同，此处略。
图 5-2-6 选择要安装的操作系统
Windows Server 2012 R2 企业级服务器搭建
任务小结
本任务以安装 Windows Server 2012 R2 系统为例，介绍了通过网络适配器引导的方式安装操作系统的关键步骤，包括使用网络适配器引导启动计算机，进入 PXE 环境后获得 IP 地址，加载启动映像，加载安装映像并选择对应的系统版本，输入具有安装权限的用户账户信息等。
