项目八 配置HTTPS服务器及其故障转移群集
Windows Server 2012 R2 企业级服务器搭建

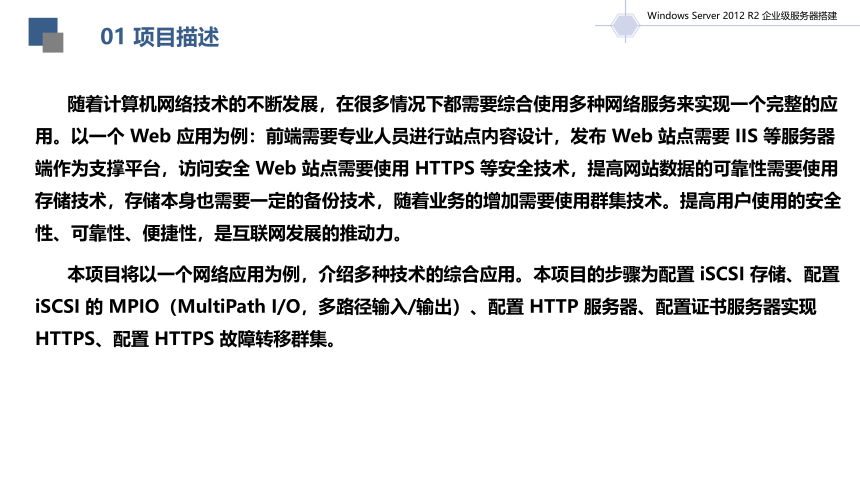

01 项目描述
随着计算机网络技术的不断发展，在很多情况下都需要综合使用多种网络服务来实现一个完整的应用。以一个 Web 应用为例：前端需要专业人员进行站点内容设计，发布 Web 站点需要 IIS 等服务器端作为支撑平台，访问安全 Web 站点需要使用 HTTPS 等安全技术，提高网站数据的可靠性需要使用存储技术，存储本身也需要一定的备份技术，随着业务的增加需要使用群集技术。提高用户使用的安全性、可靠性、便捷性，是互联网发展的推动力。
本项目将以一个网络应用为例，介绍多种技术的综合应用。本项目的步骤为配置 iSCSI 存储、配置 iSCSI 的 MPIO（MultiPath I/O，多路径输入/输出）、配置 HTTP 服务器、配置证书服务器实现 HTTPS、配置 HTTPS 故障转移群集。
Windows Server 2012 R2 企业级服务器搭建

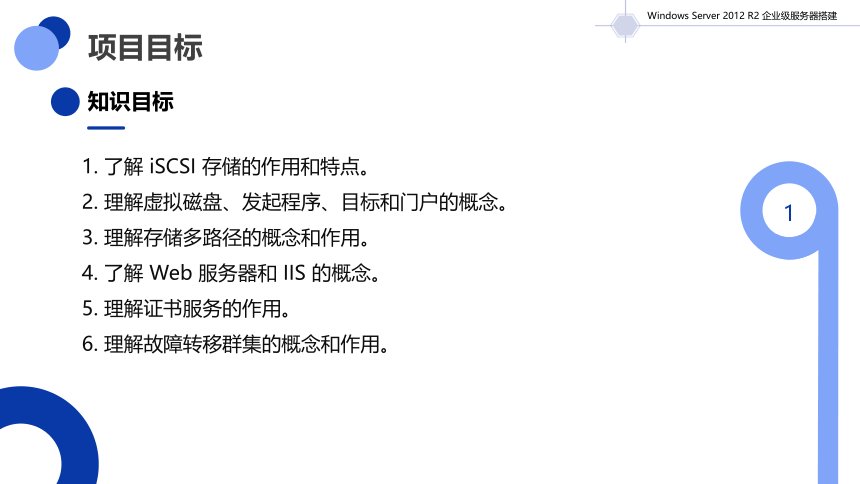

1. 了解 iSCSI 存储的作用和特点。
2. 理解虚拟磁盘、发起程序、目标和门户的概念。
3. 理解存储多路径的概念和作用。
4. 了解 Web 服务器和 IIS 的概念。
5. 理解证书服务的作用。
6. 理解故障转移群集的概念和作用。
项目目标
知识目标
1
Windows Server 2012 R2 企业级服务器搭建

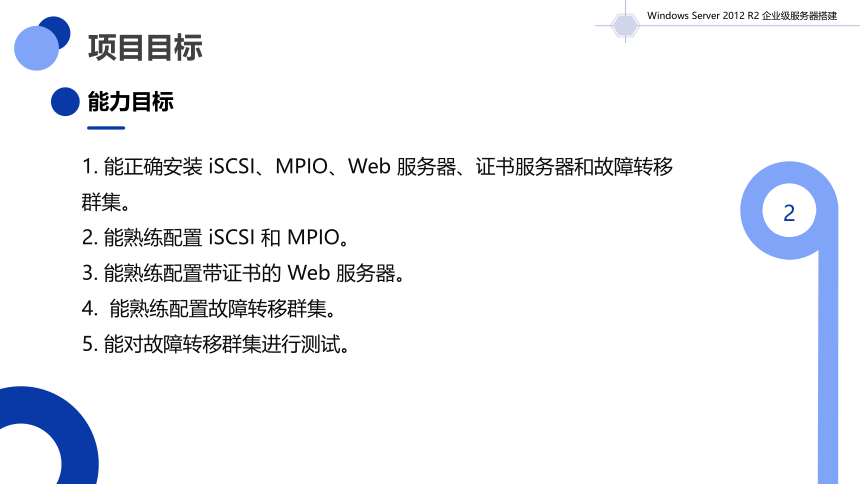

1. 能正确安装 iSCSI、MPIO、Web 服务器、证书服务器和故障转移群集。
2. 能熟练配置 iSCSI 和 MPIO。
3. 能熟练配置带证书的 Web 服务器。
4. 能熟练配置故障转移群集。
5. 能对故障转移群集进行测试。
项目目标
能力目标
Windows Server 2012 R2 企业级服务器搭建
2

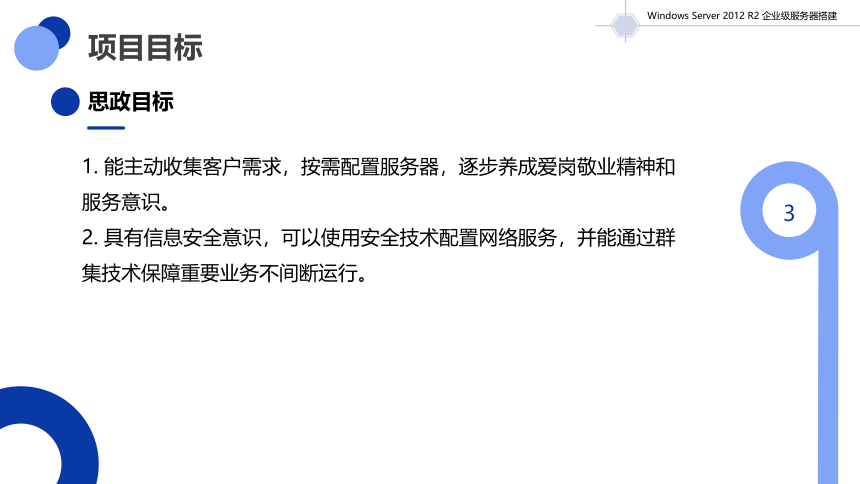

1. 能主动收集客户需求，按需配置服务器，逐步养成爱岗敬业精神和服务意识。
2. 具有信息安全意识，可以使用安全技术配置网络服务，并能通过群集技术保障重要业务不间断运行。
项目目标
思政目标
Windows Server 2012 R2 企业级服务器搭建
3
Windows Server 2012 R2 企业级服务器搭建

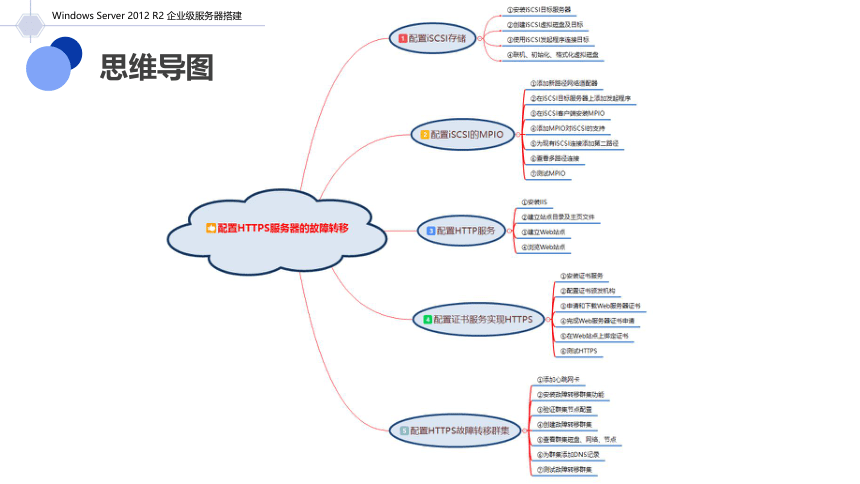

思维导图
Windows Server 2012 R2 企业级服务器搭建

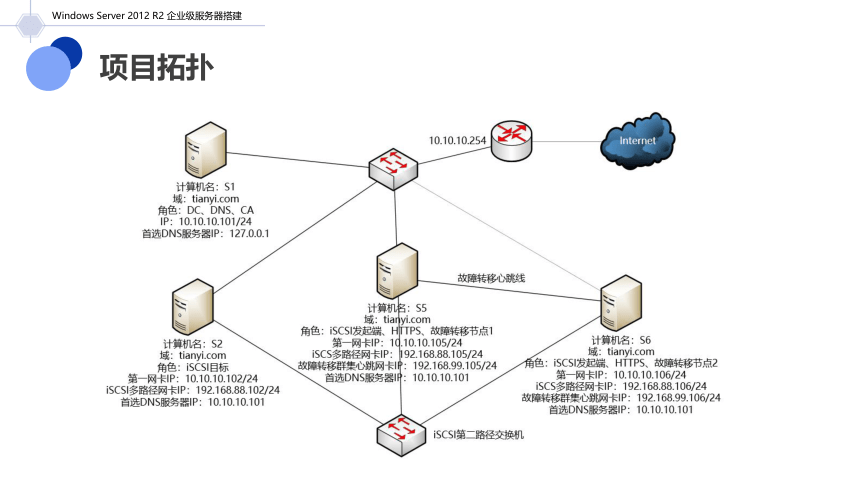

项目拓扑

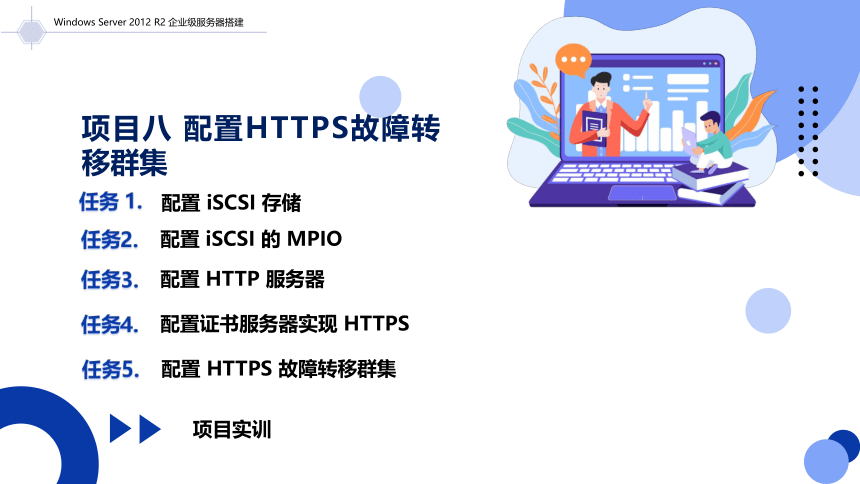

任务2.
配置 iSCSI 的 MPIO
项目八 配置HTTPS故障转移群集
配置 iSCSI 存储
任务 1.
项目实训
Windows Server 2012 R2 企业级服务器搭建
任务3.
配置 HTTP 服务器
任务4.
配置证书服务器实现 HTTPS
任务5.
配置 HTTPS 故障转移群集
Configure HTTP Server
任务 3
配置 HTTPS 服务器
配置 HTTP 服务器
天驿公司准备搭建一台 Web 服务器，该 Web 服务器主要用于发布公司网站，因此公司要求网络管理员完成 Web 服务器的搭建。
任务描述
Windows Server 2012 R2 企业级服务器搭建
网络管理员可使用 Windows Server 2012 R2 系统中的 Inernet 信息服务（IIS）来实现 Web服务器的搭建。
Windows Server 2012 R2 企业级服务器搭建
任务分析
1. 安装 IIS
任务实现
在“项目七 配置 FTP 服务器”中已经介绍了 IIS 的安装方法，参照其步骤在服务器 S5上安装 IIS，此处不再赘述。
图 3-3-1 新建子域
Windows Server 2012 R2 企业级服务器搭建
2. 建立站点目录及主页文件
任务实现
在服务器 S5 上建立目录 F:\tianyiweb（F:为 iSCSI 磁盘）及主页文件 index.html（在本任务中，不涉及网站设计及站点后台等内容），如图 8-3-1 所示。
图 8-3-1 Web 站点目录及主页文件
Windows Server 2012 R2 企业级服务器搭建
3. 建立 Web 站点
任务实现
步骤 1：打开“服务器管理器”窗口，在窗口左侧功能项中选择“IIS”角色，然后右击服务器列表中的服务器“S5”，在弹出的快捷菜单中选择“Internet Information Services（IIS）管理器”命令。
步骤 2：在“Internet Information Service（s IIS）管理器”窗口中，会弹出“Internet Information
Services（IIS）管理器”对话框，在此对话框中单击“否”按钮，如图 8-3-2 所示。
图 8-3-2 Web 平台连接提示
Windows Server 2012 R2 企业级服务器搭建
3. 建立 Web 站点
任务实现
步骤 3：在“Internet Information Services（IIS）管理器”窗口中，展开“S5”→“网站” 选项，然后右击“Default Website”选项，在弹出的快捷菜单中选择“管理网站”→“停止” 命令，如图 8-3-3 所示。
图 8-3-3 停止默认站点
Windows Server 2012 R2 企业级服务器搭建
3. 建立 Web 站点
任务实现
步骤 4：右击“网站”选项，在弹出的快捷菜单中选择“添加网站”命令，如图 8-3-4所示。
图 8-3-4 添加网站
Windows Server 2012 R2 企业级服务器搭建
3. 建立 Web 站点
任务实现
步骤 5：在“添加网站”对话框中输入网站名称“s5-”，然后指定物理路径为 “F:\tianyiweb”，最后单击“确定”按钮，如图 8-3-5 所示。
图 8-3-5 设置网站信息
Windows Server 2012 R2 企业级服务器搭建
3. 建立 Web 站点
任务实现
步骤 6：此时“添加网站”提示框会提示 80 端口已经被其他站点（Default Website）占用，由于 Default Website 已经停用，新站点可以使用 80 端口，因此此处单击“是”按钮， 如图 8-3-6 所示。
图 8-3-6 端口被占用提示
Windows Server 2012 R2 企业级服务器搭建
4. 浏览 Web 站点
任务实现
打开 IE 浏览器，输入网址“http://10.10.10.105”，可看到 Web 站点正常显示，如图 8-3-7 所示。
图 8-3-7 浏览 Web 站点
Windows Server 2012 R2 企业级服务器搭建
任务小结
本任务完成了 Web 站点的建立。首先安装 IIS，然后建立 Web 站点目录及 IIS 能够识别的主页文件，最后建立 Web 站点，并设置站点名称、主目录、绑定的 IP 地址及端口。如果需要修改站点设置，那么建议修改完成后重新启动站点。
