§1.2-1 结构与稳定性
技术与设计Ⅱ
●　什么是结构体的稳定性
生活中，常能看到——

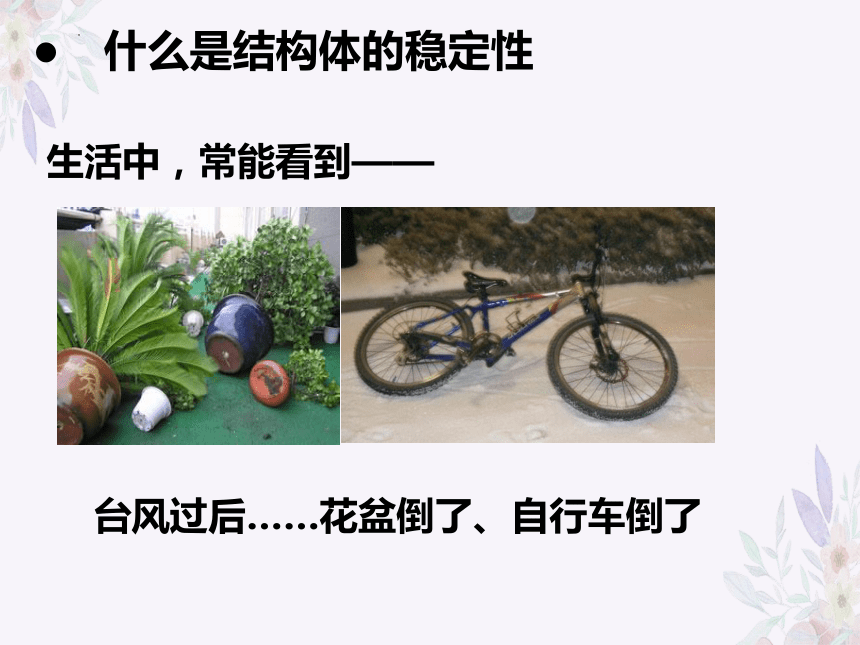

台风过后……花盆倒了、自行车倒了

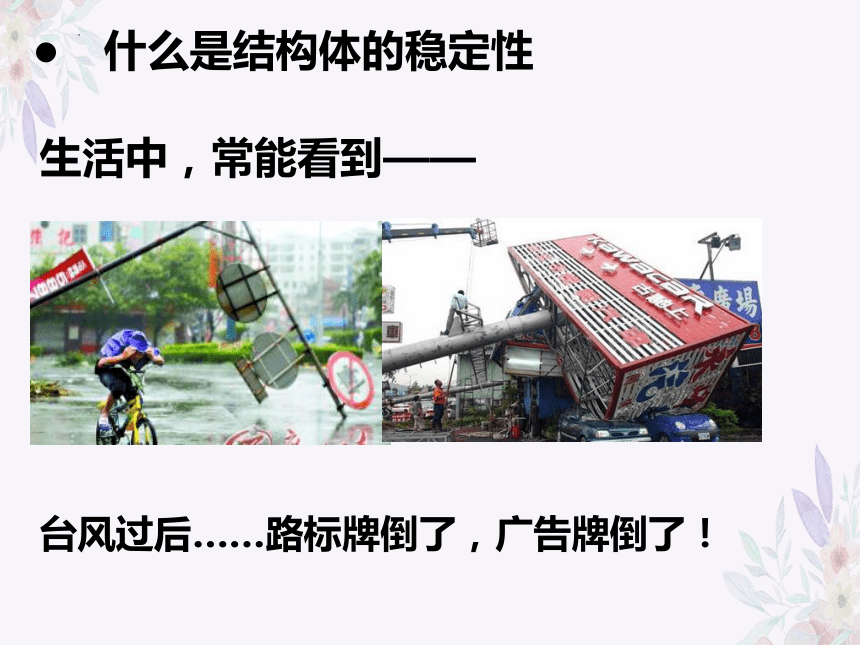

台风过后……路标牌倒了，广告牌倒了！
生活中，常能看到——
●　什么是结构体的稳定性
●　什么是结构体的稳定性
生活中，常能看到——

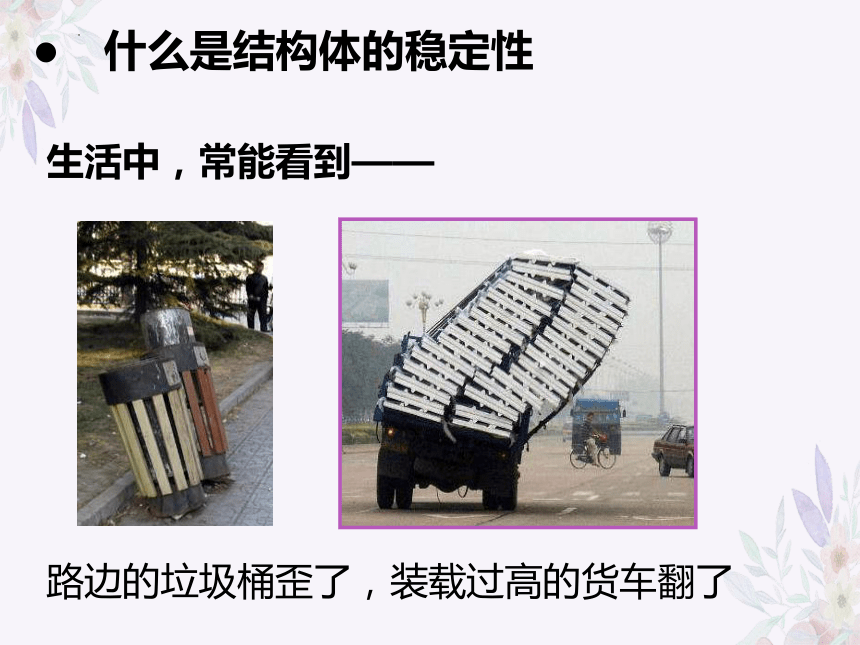

路边的垃圾桶歪了，装载过高的货车翻了

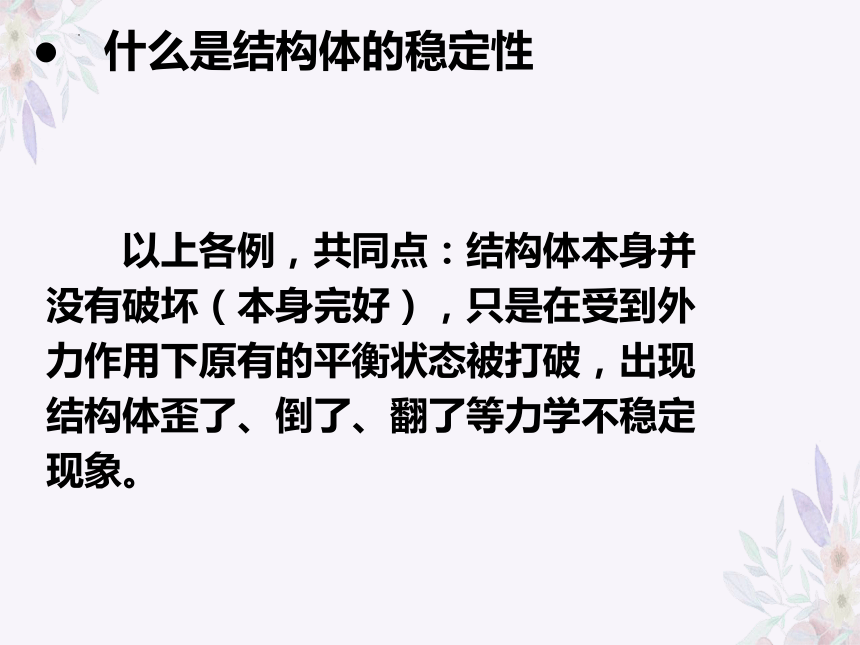

　　以上各例，共同点：结构体本身并没有破坏（本身完好），只是在受到外力作用下原有的平衡状态被打破，出现结构体歪了、倒了、翻了等力学不稳定现象。
●　什么是结构体的稳定性

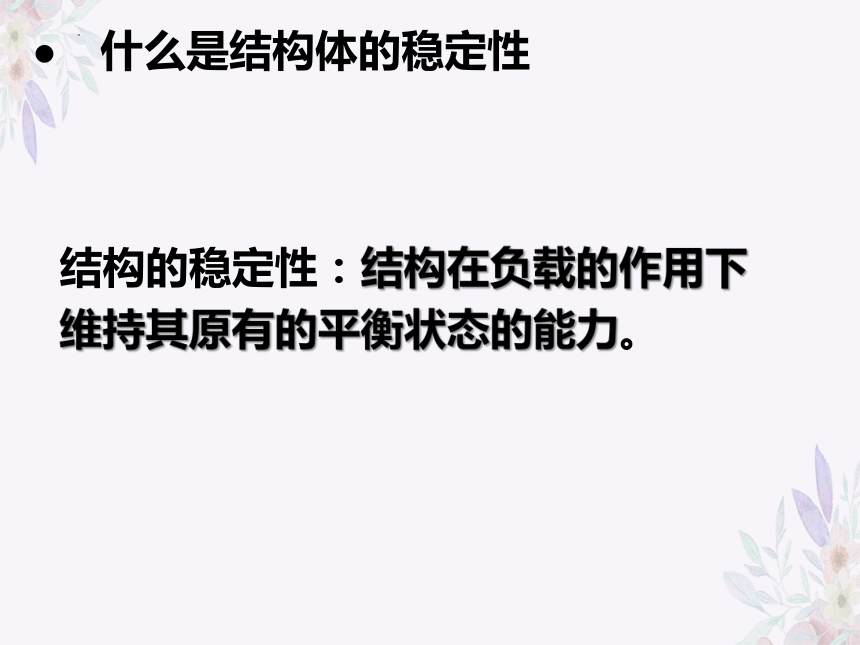

结构的稳定性：结构在负载的作用下维持其原有的平衡状态的能力。
●　什么是结构体的稳定性

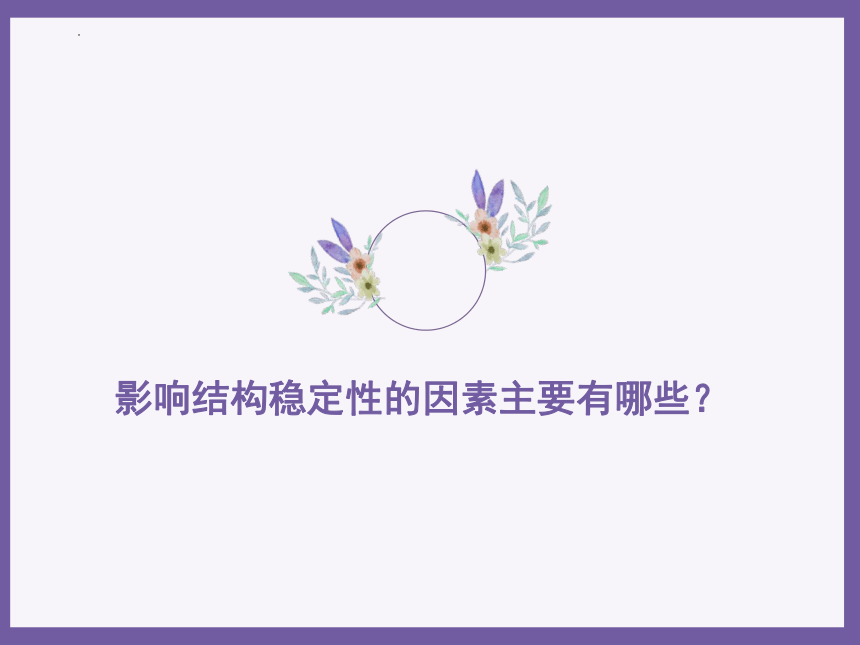

影响结构稳定性的因素主要有哪些？

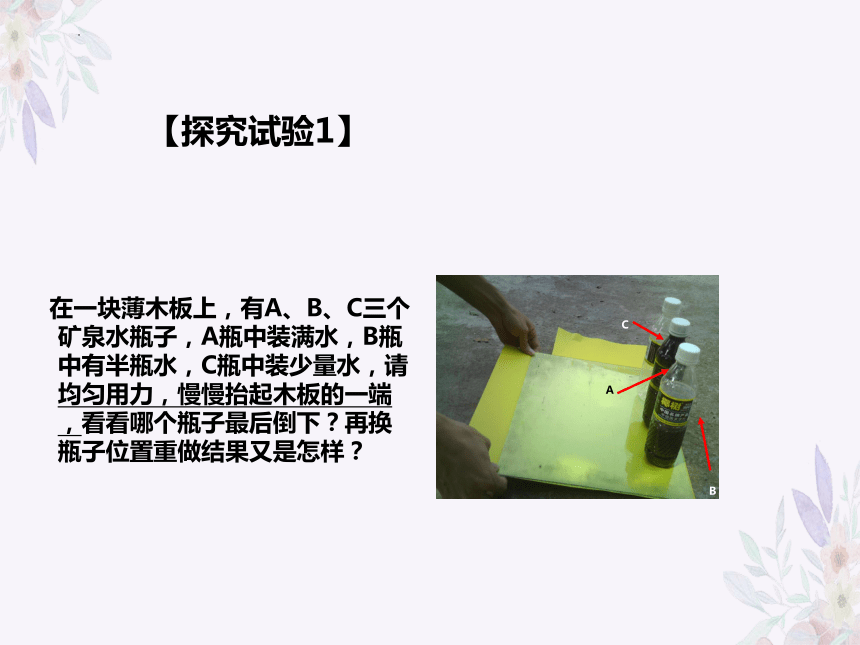

　在一块薄木板上，有A、B、C三个矿泉水瓶子，A瓶中装满水，B瓶中有半瓶水，C瓶中装少量水，请均匀用力，慢慢抬起木板的一端，看看哪个瓶子最后倒下？再换瓶子位置重做结果又是怎样？
A
C
B
【探究试验1】

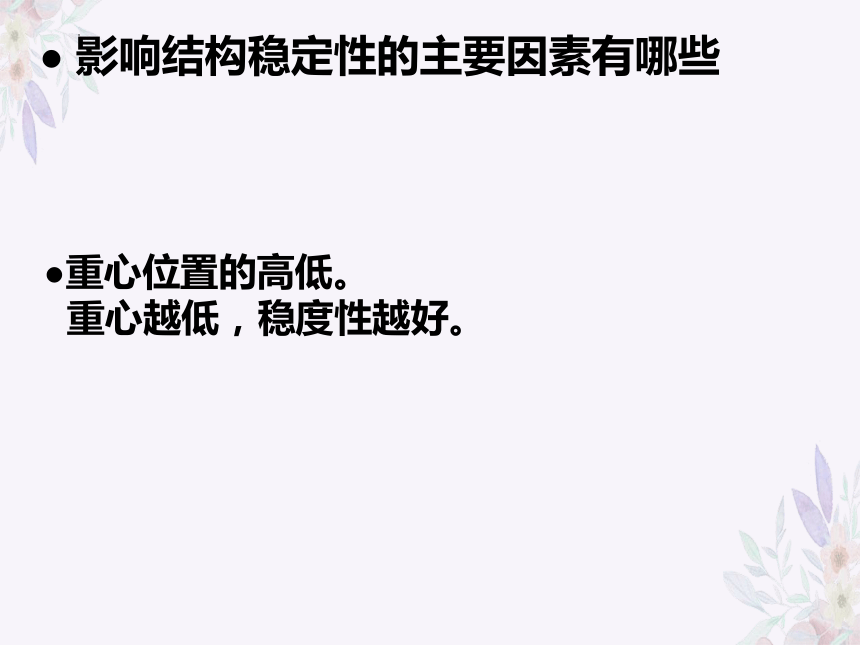

●重心位置的高低。
重心越低，稳度性越好。
● 影响结构稳定性的主要因素有哪些
【探究试验2】
在上述试验1中，改为只用两个空瓶A和B做实验，一个正放，一个倒放，看看哪个瓶子先倒下？
支撑面和接触面的区别
●支撑面的大小
支撑面越大，稳度性越好。
● 影响结构稳定性的主要因素有哪些
案例分析
　　　　大坝建成梯形，大坝自身重心更低，同时也增大了坝与地面接触所形成的支撑面。
例：为什么大坝的横截面总是建成梯形？
●形状
三角形较稳定
●重心位置的高低。重心越低，稳度性越好。
●结构与地面接触所形成的支撑面的大小。　　　　　　　　支撑面越大，结构体的稳定性越好。
结构的稳定性还和哪些因素有关？
● 影响结构稳定性的主要因素有哪些
想一想
●结构的形状。
例：如自行车人骑上后如果静止不动就很难平衡，而运动起来后就不易歪倒了。
拓展
思考：再如陀螺，转动起来不易歪倒等等。
拓展
可见：
结构的稳定性还和结构体的运动状态有关。物体在静止状态与运动状态下的稳定性的条件是不同的。
拓展
● 结构稳定性的在日常生活中的应用
Ⅰ类：当人们希望结构稳定时，通过改变影响结构稳定性的因素使结构体稳定性增大，利用稳定的结构实现所需功能；
例、倒置的啤酒瓶可以监测地震。为什么？
倒置时支撑面变小，而重心升高，所以稳定性变差。当地震发生时，地面稍有晃动，瓶即倾倒。人们寻声就可知道发生地震了。
Ⅱ类：利用不稳定的结构实现某些功能
例、跨栏运动，栏体的稳定性不能太好。分析它是如何实现不稳定的？
Ⅱ类：利用不稳定的结构实现某些功能
例、在深井用桶打水，桶口边常挂一重物，在水面处能自动使空桶翻倒来打水。为什么？请从影响结构稳定性的因素方面作出解释。
Ⅱ类：利用不稳定的结构实现某些功能
提高重心位置，使之出现不稳定现象。
Ⅱ类：利用不稳定的结构实现某些功能
Ⅱ类：当人们不希望结构稳定时，通过改变影响结构稳定性的因素使结构体稳定性减小，利用不稳定的结构实现某些功能。
本节内容小结
一、结构的稳定性
结构在负载的作用下维持其原有的平衡状态的能力。
二、影响结构稳定性的主要因素
①重心位置的高低；
②结构与地面接触所形成的支撑面的大小；
③结构的形状。
三、结构稳定性应用
①利用稳定的结构实现所需功能（办法：降低重心、
　增大支撑面、改变形状等）
②利用不稳定的结构实现某些功能（办法：升高重心、减小支撑面、改变形状等）
