串、并联电路中电压的规律
第十六章 第２节
　　2．串联电路电压会有什么关系？
　　1．为什么两灯的发光情况会不一样？
　　不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？
观察并思考
提出问题
L1
L2
L2
A
B
C
L1
　　设计实验电路并画出电路图。
一、探究串联电路电压的规律
猜想假设
设计实验

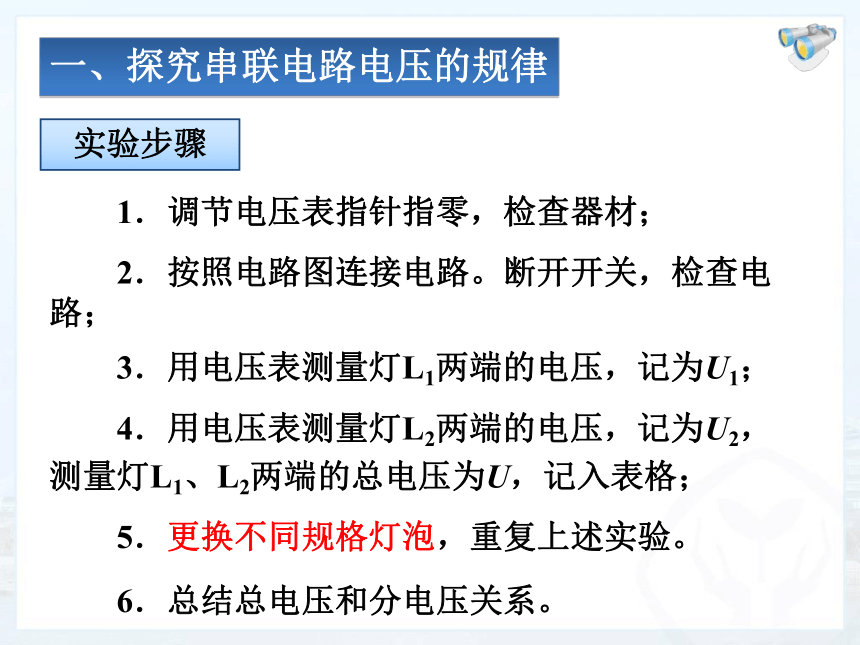

　　1．调节电压表指针指零，检查器材；
　　2．按照电路图连接电路。断开开关，检查电路；
　　3．用电压表测量灯L1两端的电压，记为U1；
　　4．用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
　　5．更换不同规格灯泡，重复上述实验。
一、探究串联电路电压的规律
实验步骤
　　6．总结总电压和分电压关系。
L1
L2
L1
L2
②测灯L2两端的电压
　　①测灯L1两端的电压
一、探究串联电路电压的规律
进行实验
L1
L2
④电源两端电压
　　③串联电路两端电压
L1
L2
一、探究串联电路电压的规律
进行实验
　　⑤ 改变两个小灯泡的规格重做上述实验。
L1
L1 两端的电压 U1/ V L2 两端的电压 U2/ V 两灯串联部分两端的总电压 U / V 电源两端的电压U'/ V
一、探究串联电路电压的规律
记录数据
　　分析数据得出结论

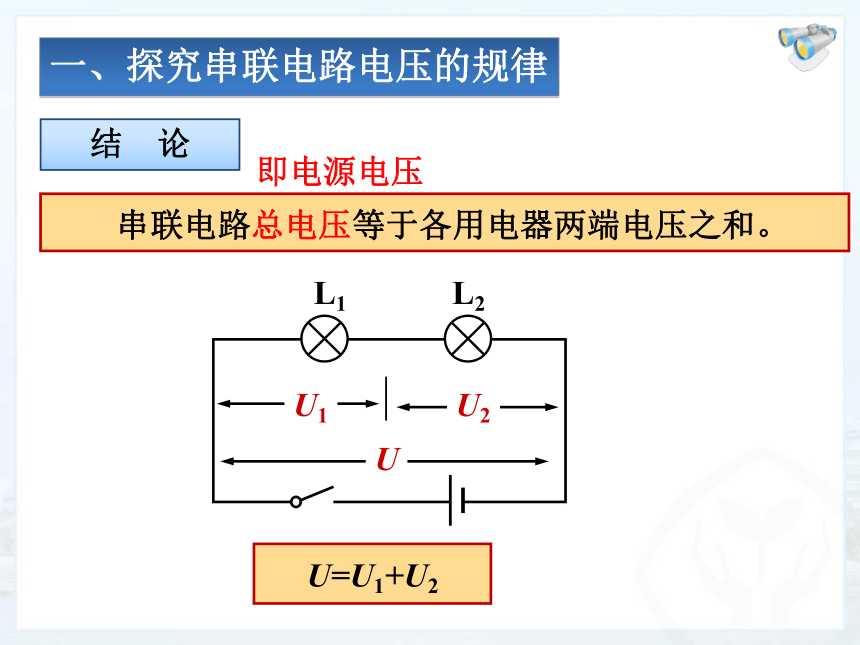

　　串联电路总电压等于各用电器两端电压之和。
U=U1+U2
L2
L1
U
U1
U2
结　论
一、探究串联电路电压的规律
即电源电压

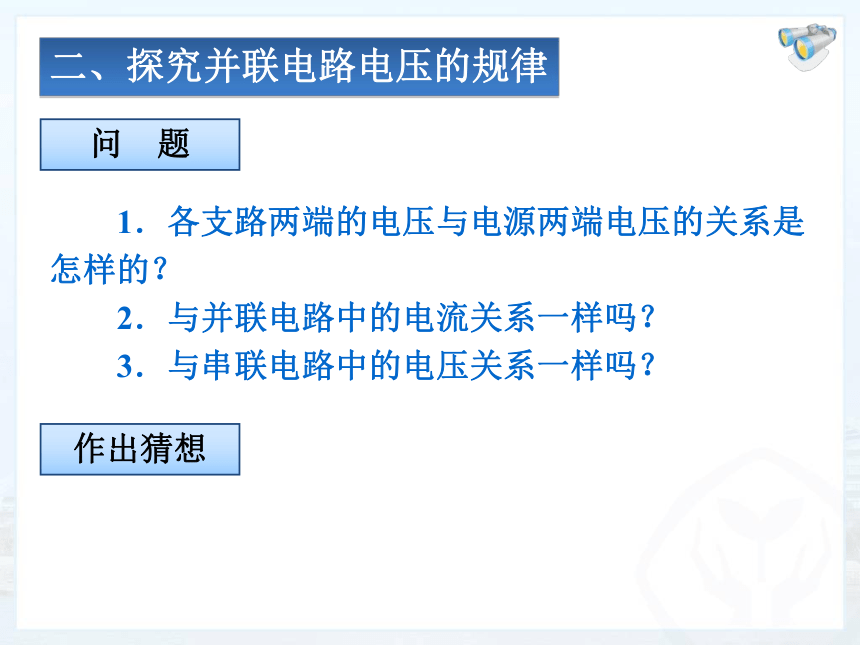

　　1．各支路两端的电压与电源两端电压的关系是怎样的？
　　2．与并联电路中的电流关系一样吗？
　　3．与串联电路中的电压关系一样吗？
二、探究并联电路电压的规律
问　题
作出猜想
　　电路图
L1
L2
　　主要步骤
电压表要选择合适的量程
　　注意：
二、探究并联电路电压的规律
设计实验
L2
S
L1
L2
S
L1
　　①测灯L1两端的电压
②测灯L2两端的电压
二、探究并联电路电压的规律
L2
S
L1
　　③ 电源两端电压
　　④ 改变两个小灯泡的规格重做上述实验。
二、探究并联电路电压的规律
L1 两端的电压 U1/ V L2 两端的电压 U2/ V 电源两端的电压U'/ V
二、探究并联电路电压的规律
数据表格
进行实验
分析数据得出结论
并联电路总电压等于各支路两端电压。
U=U1=U2
L1
L2
U2
U1
U
二、探究并联电路电压的规律
结　论
即电源电压
两个灯电压相等一定是并联吗？
　　把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
想想做做
　　实验结果表明：电池组串联时总电压等于每节电池电压之和。
并联时总电压等于每节电池电压
　　电池串联的电压规律：
串联
并联
电流：
电压：
电流：
电压：
一种彩色小灯泡的工作电压是6.3V，要接在220V的电路中，为保证灯泡使用安全，至少要_______（填“串联”或“并联”）连接_________个这种小灯泡。
串联
35
B
C
2 某一部件外壳上三个电压表的示数分别为U1、 U2、U3，三个电流表的示数分别为I1、I2、I3，它的 内部结构如图所示，以下对各数据的分析正确的是 （ ）
A
如图甲、乙所示的电路中，闭合开关，两灯泡均 发光。且两个完全相同的电表指针偏转均如图所示。 关于甲、乙两图中通过灯泡L1的电流和R1两端的电 压，下列判断正确的是（ ）
A.0.3A 1.4V
B.1.5A 7V
C.1.2A 5.6V
D.1.2A 1.4V
C
5 在如图所示电路中，当闭合开关后，电压表V1V2 示数分别是 2V 和 6V，那么灯泡L1和L2两端电压分 别是（ ）
C
C
C
7 如图所示，电源电压保持不变，当开关S1闭合， S2断开时，电压表的示数是 3 伏；当S1断开，S2 闭合时，电压表的数是 4.5 伏，则灯泡L1和L2两端 的电压分别是（ ）
C
9 如图所示的电路，只闭合S1时电压表的示数为U1， 电流表的示数为I1；只闭合S2时电压表的示数为U2， 电流表的示数为I2；若S1、S2同时闭合，电压表示 数为U3．下列关于电流和电压值的大小关系正确的 是（ ）
A
C
11 如图（a）所示电路中，当开关 S 闭合时，电压 表V1、V2、V3的示数分别为U1、U2、U3，电流表A1 、A2的示数分别为I1和I2（五块电表的读数均不为 零），其中V1、V2电压表指针偏转均为图（b）所示， 那么下列结论正确的是（ ）
A.U2＝U1 = U3，I1 = I2
B.U2＝U1 = U3，R1两端电压为 8V
C.R2两端电压为 8V，I1 = I2
D.R1两端电压为 8V，I1 > I2
C
混联电路中电压规律
L1
L2
L1
L3
L1
L2
L1
L3
