第十九章
生活用电
第2节
家庭电路中电流过大的原因
先学后教版
翻
复习引入

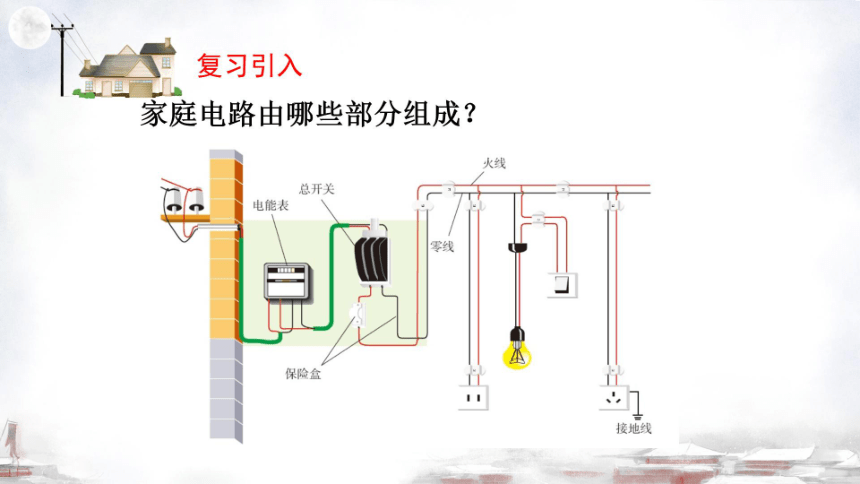

家庭电路由哪些部分组成？
火线
总开关
电能表
零线
保险盒
接地线
在某大学学生1号公寓S0601女
生宿舍的火灾，导致该公寓上千女
生被迫疏散。北京市消防局当时通
报：火灾为电路中电流过大引燃床
头所致。
学习目标一：知道电流过大对电路的危害
学习活动一思考以下问题
如果家庭电路中的电流过大，电路中的哪娜些部分
会有危险？为什么电流过大，容易引起火灾？
1、电能表容易被烧坏；
2、导线易被烧焦引起火灾
原因：根据焦耳定律可知，电流过大，电流通过
导线产生的热量过多，引起导线温度急速升高，
引燃外面的绝缘层，引发火灾。
学习目标二：知道电流过大的两种情况及其原因分析
学习活动二阅读课本P109以及P110下面
3自然段，思考回答下列问题
1、家庭电路中有哪些情况会造成电流过大？
2、为什么家用电器的总功率过大，家庭电路的电
流会过大？
3、家庭电路中的短路是怎么回事？哪些情况会造
成电路短路？
4、
短路时，电路中的电流为什么会过大？
学习目标二：知道电流过大的两种情况及其原因分析
学习活动二阅读课本P109以及P110下面
3自然段，思考回答下列问题

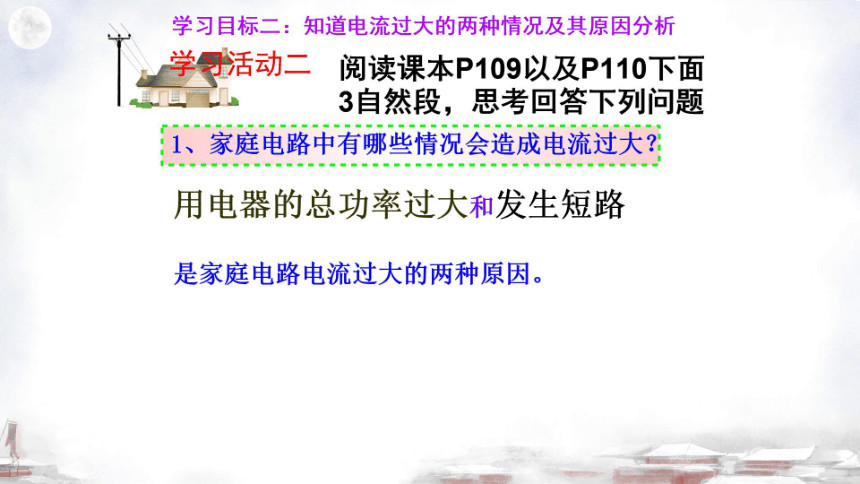

1、家庭电路中有哪些情况会造成电流过大？
用电器的总功率过大和发生短路
是家庭电路电流过大的两种原因。
学习目标二：知道电流过大的两种情况及其原因分析
学习活动二阅读课本P109以及P110下面
3自然段，思考回答下列问题
2、为什么家用电器的总功率过大，家庭电路的电
流会过大？
1.家庭电路中的总功率：
P=P+P2++P
2.根据P=U1,可得到I=
P
U
而家庭电路中的电压是一定的，U=220V,所以
用电器总电功率P越大，电路中的电流I就越大。
你见过吗？这样做科学吗？
学习目标二：知道电流过大的两种情况及其原因分析
学习活动二阅读课本P109以及P110下面
3自然段，思考回答下列问题

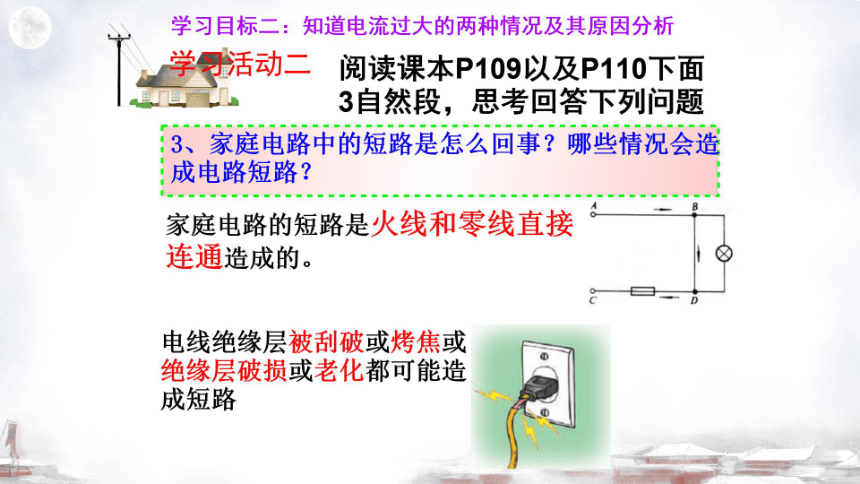

3、家庭电路中的短路是怎么回事？哪些情况会造
成电路短路？
家庭电路的短路是火线和零线直接
连通造成的。
电线绝缘层被刮破或烤焦或
绝缘层破损或老化都可能造
成短路
学习目标二：知道电流过大的两种情况及其原因分析
学习活动二阅读课本P109以及P110下面
3自然段，思考回答下列问题
4、短路时，电路中的电流为什么会过大？
短路时，电路的电阻很小，根
据1=
可知，电路中的电流非常大
R
