第十六章[
电压电阻
第三节
电阻
宜城市官庄初级中学梅云波
C
以2人：话泰改羲
观察与思考

60
大街上车太多时就会发生堵塞，那么，电流在导体中通过时是否
也会受到阻碍呢？
观察与思考
金导线
银导线
铜导线
铁也是导体，既多又便宜，却很少拿它做导线，为什么？
学习目标
认识电阻的慨念，知道电阻是导体本身的一种性质；能
0
画出电阻在电路图中的符号，知道电阻大小的单位及其
单位换算。
02

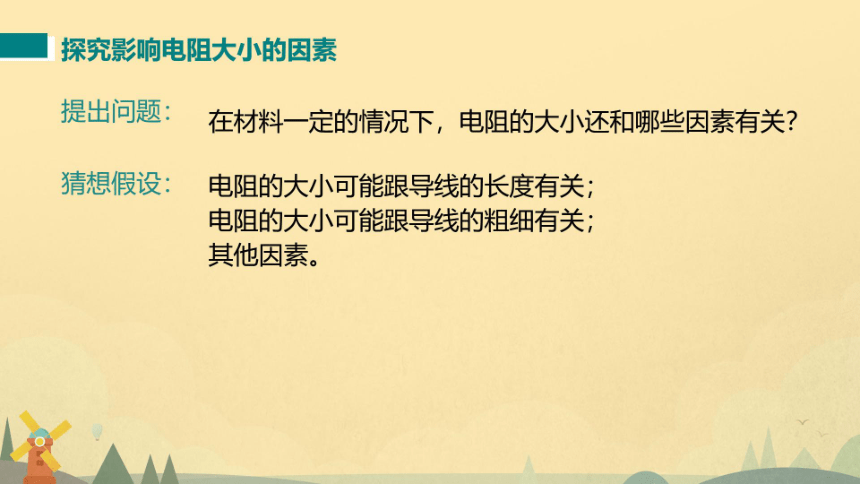

会用控制变量法探究出影响电阻大小的因素；理解电阻
的大小与导体的材料、长度、横截面积及温度有关。

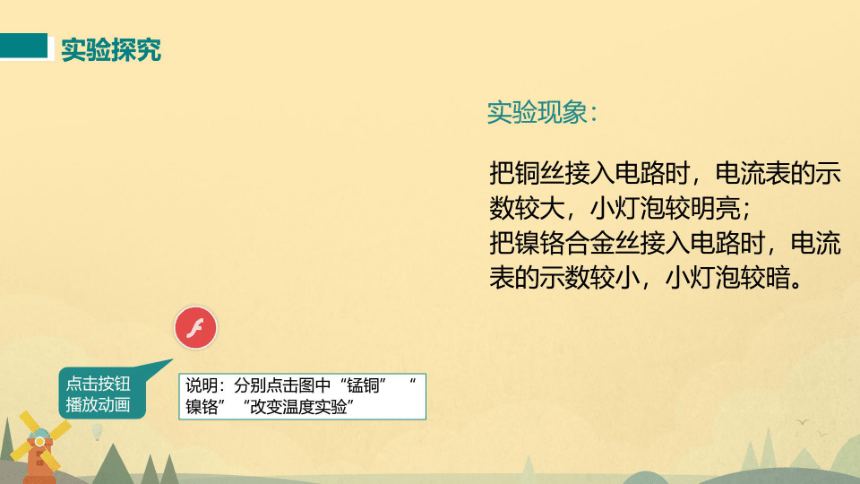

实验探究
实验现象：
把铜丝接入电路时，电流表的示
数较大，小灯泡较明亮，
把镍铬合金丝接入电路时，电流
表的示数较小，小灯泡较暗。
点击按钮
说明：分别点击图中“锰铜”
播放动画
镍铬”“改变温度实验”
问题：在相同的电压下，通过铜丝的电流比镍铬合金丝的大，为什
么会有这种差别呢？
结论：导体虽然容易导电，但对电流也有一定的阻碍作用。
在相同的电压下，通过铜丝的电流比较大，表明铜丝对电流
的阻碍作用比较小；
通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的阻
碍作用比较大。
不同的导体对电流的阻碍作用不同。
电阻
1.在物理学中，用电阻来表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用就越大。
导体的电阻通常用字母R表示。
2.单位：欧姆(ohm),简称欧，符号。
3.电阻的单位还有：兆欧(M2)
千欧(k2)
换算关系是：
1k2=10002=1032
MO
1M2=10000002=106Q
每上一级扩大1000倍
kO
2

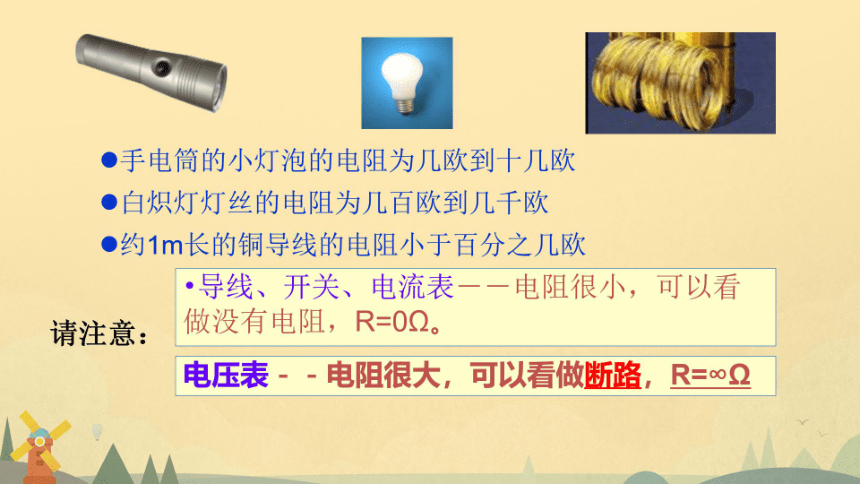

●手电筒的小灯泡的电阻为几欧到十几欢
●白炽灯灯丝的电阻为几百欧到几千欧
·约1m长的铜导线的电阻小于百分之几欧
·导线、开关、电流表一一电阻很小，可以看
请注意：
做没有电阻，R=02。
电压表--电阻很大，可以看做断路，R=∞Ω
欧姆(1789-1854)
乔治·西蒙欧姆，德国物理学家，出生于德国埃
尔兰根。欧姆是家里七个孩子中的长子，他的父
亲是一位熟练的锁匠，爱好哲学和数学。欧姆从
小就在父亲的教育下学习数学，这对欧姆以后的
发展起了一定的作用。
。
欧姆在物理学中的主要贡献是发现了欧姆定律。
另外，欧姆还发现了电阻与导线的长度及横截面
的关系。
。
为纪念他，电阻的单位“欧姆”，以他的姓氏命
名。
