(共14张PPT)
教学目标
1.知道滑动变阻器的构造和作用
2.通过实验探究理解滑动变阻器的工作原
理
3.会把滑动变阻器正确连入电路，会使用
滑动变阻器改变电路中的电流及用电器两端
的电压
新课引入
你知道灯光的亮暗怎么改变的吗？
调光灯
你知道声音的强弱是怎么改变的吗？
音箱音量调节
吊扇调速开关
你知道转速的大小等是怎么改变的吗？
它们实质上都是通过改变接入电路的电阻来改变电路中的电流实现的

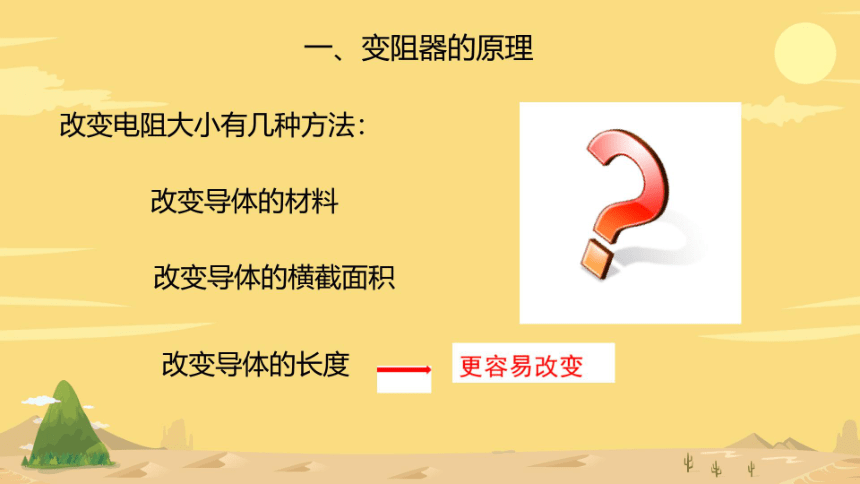

一、变阻器的原理
改变电阻大小有几种方法：
改变导体的材料
改变导体的横截面积
改变导体的长度
更容易改变

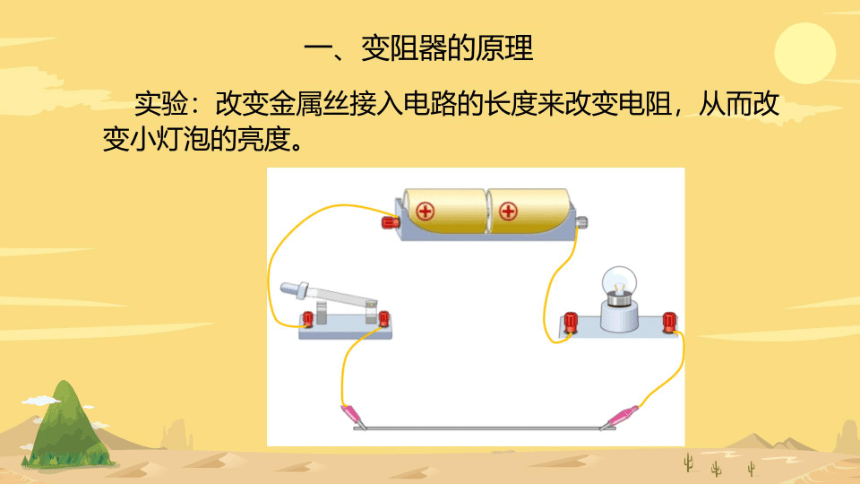

一、变阻器的原理
实验：改变金属丝接入电路的长度来改变电阻，从而改
变小灯泡的亮度。


一、变阻器的原理
1.变阻器：能改变接入电路中电阻大小的元件叫做电阻器。
2变阻器的原理：通过改变接入电路中电阻线的长短来改变电
阻的大小，从而改变电路中的电流。
滑动变阻器
电阻箱
电位器
2、滑动变阻器的构造
滑片P
金属杆
接线柱D
接线柱C
瓷筒
接线柱B
支架
接线柱A
与滑片接触部
电阻线圈
川
分，表面绝缘
层被剥掉
2+2
otittn
铭牌上标注的数字含义？
滑动变阻器
2022A
润腩省教学以器二厂
变阻器的最大阻值是20Ω
(变阻范围是0-20Ω】
允许通过的最大电流是2A(否则会烧坏变阻器
变阻器的原理
靠改变接入电路的电阻丝的有效长度
↓
改变电阻大小
↓
实现控制电流大小
滑动变阻器的结构示意图
电路符号
D
B
ww
结构示意图
马
oWoB
P
实验、练习使用变阻器
(1)要使灯泡和变阻器中的电流大小相
同，滑动变阻器应该与灯泡串联还是
并联？
串联
(2)滑动变阻器有4个接线柱而接入电
路时，如果只需接两个，共有？-接
法。
滑片
滑片
B
AMB
向右滑电阻变大
向右滑电阻变小
相当于导线电阻为0
滑片
滑片
D
B
MAB
向右滑电阻变大
向右滑电阻变小
电阻最大，不会改变
学生上台练习利用滑动变阻器改变灯泡的亮度

实验小结、滑动变阻器的使用方法
(1)一般要串联在电路中
(2)一上一下搭配好，主要看下：向着下面的那个接线
柱滑动电阻变小，远离下面的那个接线柱滑动电阻变大
(3)使用前应将滑片放在阻值最大位置
课堂小结
1
定义
阻值可变的电阻
电路图符号
变阻器
变阻器
滑动变阻器
保护电路
变阻器的应用
间接改变电流
