第十六章
电压电阻
第二节
串并联电路电压的规律
努力学习，不负重望
焘载一禺
1.通过探究式实验，得出串、并联电路中电压的规律；
2.在实验过程中，巩固连接电路的训练；

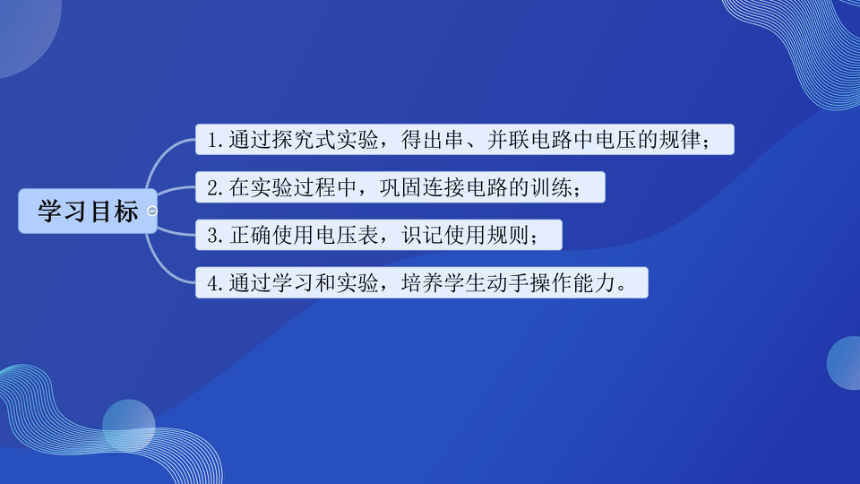

学习目标
3.正确使用电压表，识记使用规则；
4.通过学习和实验，培养学生动手操作能力。
上节课我们发现：电压表可以并联接在串联电路中用电器和迪原
的两端，那么两个电压表的示数是否会相同呢？


思考
串、并联电路中的电压有什么规律？
新知探究

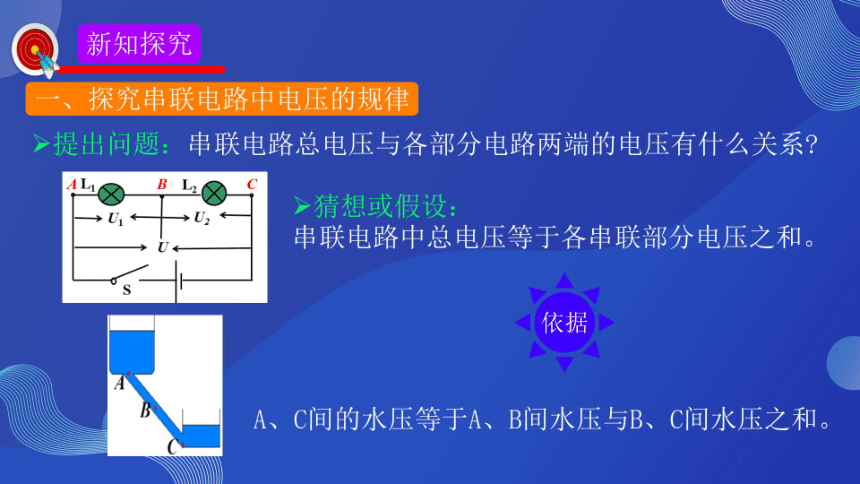

探究串联电路中电压的规律
>提出问题：串联电路总电压与各部分电路两端的电压有什么关系？
B
>猜想或假设：
U2
串联电路中总电压等于各串联部分电压之和。
依据
A、C间的水压等于A、B间水压与B、C间水压之和。
>设计实验：
①设计实验电路图。
B2
→U1←
→U2
②选择规格不同的两个小灯泡按电路图连接电路：
③分别把电压表接入图中A与B、B与C、A与C,并分
别测量电压UB、Uc、Uc;
④把实验结果填写在下面的实验记录中；
次数
A与B电压U,V
B与C电压U,V
A与C电压UV
1
2
3
⑤更换不国规格的小灯泡，进行多次实验。
>进行实验：
(视频播放〉
注意事项
连接电路前开
探究串联电路中用电器两端的电压
关应断开，闭
与电源两端电压的关系
合开关前要检
查电路的连接
情况，并进行
试触，以确保
不损坏电压
表。
>实验数据：
次数
A与B电压UV
B与C电压U,V
A与C电压UV
1
1.8V
1.8V
3.5V
2
4.5V
3.0V
7.5V
3
串联电路中，电源电压等于各用电器两端电压之和。
得出结论：
表达式：U=U+U2+…
二、
探究并联电路中电压的规律
>提出问题：并联电路中，各支路用电器两端的电压与电源两端电适
的关系如何？
>猜想或假设：并联电路中各支路用电器两端的
电压与电源两端电压相等
。
依据
水可以从ABD、ACD两个管道通过，但通道的
始点A和终点D相同，故两通道的水压相同。
>设计实验：
①设计实验电路图。
②选择规格不同的两个小灯泡按电路图连接电路；
③分别把电压表接入图中L、L、电源两端处，并
分别测出L、L2、电源两端处的电压U、U、U:
④把实验结果填写在下面的实验记录中；
次数
L两端电压UW
L2两端电压U,V
电源两端电压UV
1
2
3
⑤更换④■规格的小灯泡，进行多次实验。
