4.1 工艺——装配工艺
——技术与设计1
一、新知导入
二、新知学习
（一）装配的概念

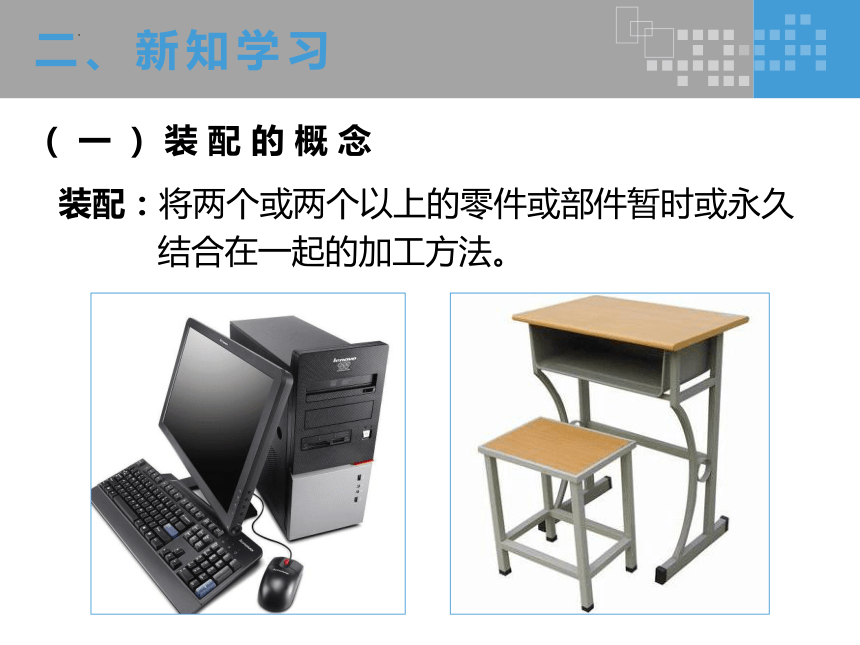

装配：将两个或两个以上的零件或部件暂时或永久
结合在一起的加工方法。
二、新知学习
（二）常用的装配方法（即连接方式）

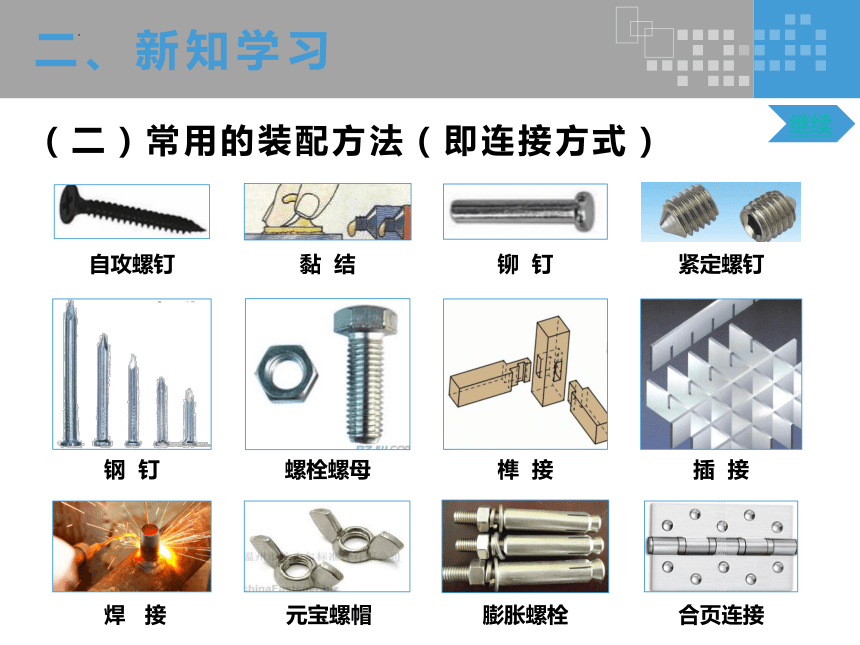

自攻螺钉
钢 钉
焊 接
元宝螺帽
黏 结
螺栓螺母
膨胀螺栓
铆 钉
榫 接
合页连接
插 接
紧定螺钉
继续
二、新知学习
（二）常用的装配方法（即连接方式）
1、自攻螺钉
自攻螺钉也叫自攻螺丝， 其头部的形状，常见的有开槽型和十字槽型。一般用于木头间的连接或金属和木头间连接。
各种自攻螺钉
各种螺丝刀
生活中的应用
返 回
二、新知学习
（二）常用的装配方法（即连接方式）
2、铆钉

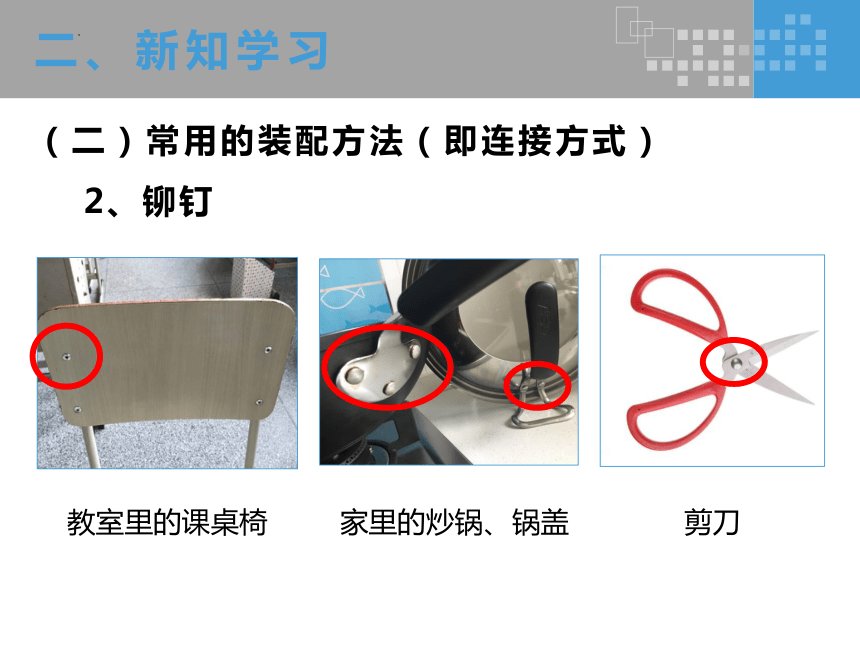

教室里的课桌椅
家里的炒锅、锅盖
剪刀
二、新知学习
（二）常用的装配方法（即连接方式）
2、铆钉
一种金属制一端有帽的杆状零件，用于不太厚的带通孔的板间可靠、不可拆卸的连接。
返 回
二、新知学习
（二）常用的装配方法（即连接方式）
3、紧定螺钉
专供固定机件相对位置的一种螺钉。使用时，把紧定螺钉旋
入待固定的机件的螺孔中，以螺钉的末端紧压在另一机件的
表面上。
返 回
二、新知学习
（二）常用的装配方法（即连接方式）
4、螺栓螺母
螺栓需与螺母配合，用于紧固连接两个带有通孔的零件。不
仅可以用于金属连接，也可用于木材连接，该连接可拆卸。
按头部形状分：有六角头，圆头，方形头，沉头等。其中六
角头是最常用的。
各种螺栓螺母
各种扳手
生活中的应用
返 回
二、新知学习
（二）常用的装配方法（即连接方式）
5、榫接
榫接是木材间很牢固的一种连接方式。
榫 接
生活中的应用
返 回
二、新知学习
（二）常用的装配方法（即连接方式）
6、焊接
焊接主要有电焊、锡焊和气焊三种。电焊用于连接承受强度
大的金属件，锡焊用于焊接电路板上电子元器件，气焊用于
连接承受力大的金属件。
返 回
锡焊
电烙铁
二、新知学习
（二）常用的装配方法（即连接方式）
7、元宝螺帽
中间是孔用来紧固螺栓，两边有突出跟翅膀一样，指头可以
借力拧紧螺栓，用于经常需要拆卸的地方。
返 回
二、新知学习
（二）常用的装配方法（即连接方式）
8、膨胀螺栓
是将管路支架、吊架、托架或设备固定在墙上、楼板上、柱
上所用的一种特殊螺纹连接件。
塑料膨胀螺栓
金属膨胀螺栓
返 回
二、新知学习

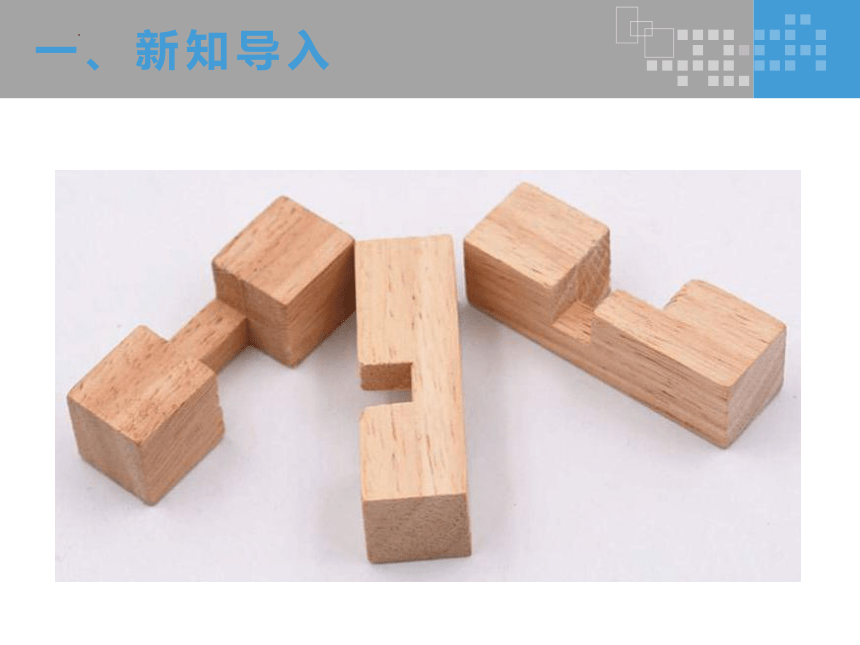

活动一：“三根孔明锁”的装配
组成部件
将2安装到3上
将1安装到3上
将2逆时针转90度
（二）常用的装配方法（即连接方式）
返 回
二、新知学习
（二）常用的装配方法（即连接方式）
活动二：按“构件的材质所需的连接方式”分类
木质材料 金属材料 水泥墙
二、新知学习
（二）常用的装配方法（即连接方式）
二、新知学习
（二）常用的装配方法（即连接方式）
活动三：按“构件是否可拆卸”分
可拆卸连接 不可拆卸连接
二、新知学习
（三）实践应用
活动四：“DIY蝙蝠战车”的装配
三、课堂小结
1. 按不同材质的构件需要分
水泥连接：水泥钉、膨胀螺栓
木材连接：榫接、自攻螺钉、合页连接、插接等
金属连接：焊接（电焊、气焊、锡焊）、铆钉、螺栓螺母等
2. 按构件是否可拆卸分
可拆卸连接：螺栓螺母、元宝螺帽、紧定螺钉等
不可拆卸连接：铆钉、榫接、自攻螺钉、合页、插接、焊接等
