(共19张PPT)
复习题问
1.串联电路的特点？
2.并联电路的特点？
识别串、并联电路的连接

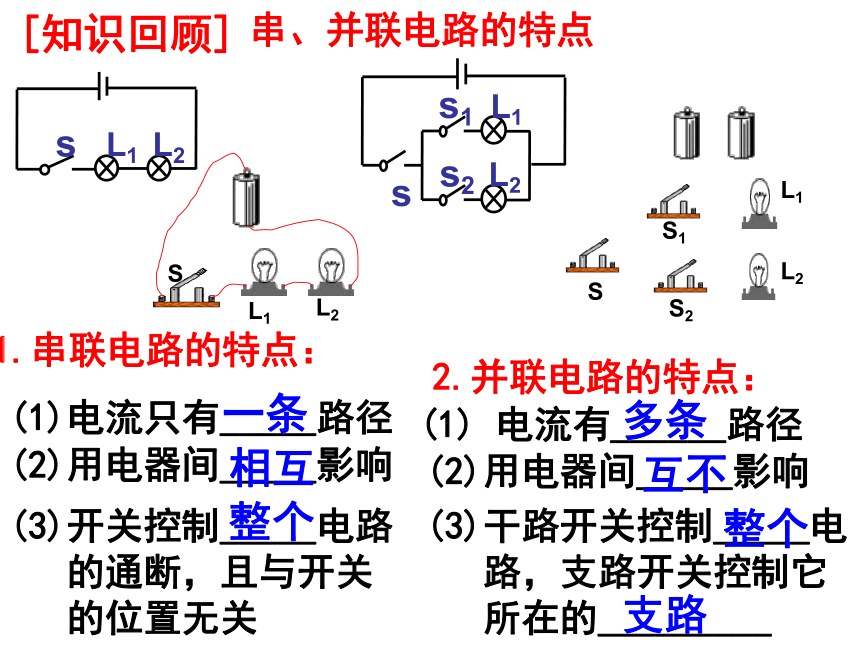

串、并联电路的特点
1.串联电路的特点：
(1)电流只有_____路径
(2)用电器间_____影响
(3)开关控制_____电路
的通断，且与开关
的位置无关
2.并联电路的特点：
(1) 电流有______路径
(2)用电器间_____影响
(3)干路开关控制_____电
路，支路开关控制它
所在的_________
一条
相互
整个
多条
互不
整个
支路
[知识回顾]
s
L1
L2
s
L1
s1
s2
L2
S
L1
L2
S
S1
S2
L1
L2
一、判断电路的连接方式
1、街道两侧的路灯同时亮，同时熄灭，他们的连接方式是哪一种呢？说出你的理由。
并联.有些灯坏了，其它灯依然正常工作，它们之间互不影响。
生活中判断串、并联的主要方法
用电器间是否相互影响
2、在一个家庭里，每盏照明的灯、电冰箱、
洗衣机、电视机、冰箱，他们一定( )
A、一定串联； B、可能并联，可能串联；
C、一定并联； D、以上说法都不对。
C
3、楼道里有一盏灯坏了，电工师傅正在更换
灯泡，而其他灯泡却能正常发光，那么这
些灯的连接方式是 ( )
A、一定串联； B、可能并联；可能串联；
C、一定并联； D、以上说法都不对。
4、如图桌面上有两小灯泡和一个开关，它们电路在桌下，无法看到。肖明试了一下，闭合开关两灯泡均亮，断开开关两灯泡均熄灭，这两只小灯泡究竟是串联还是并联，请写出判断方法。
C

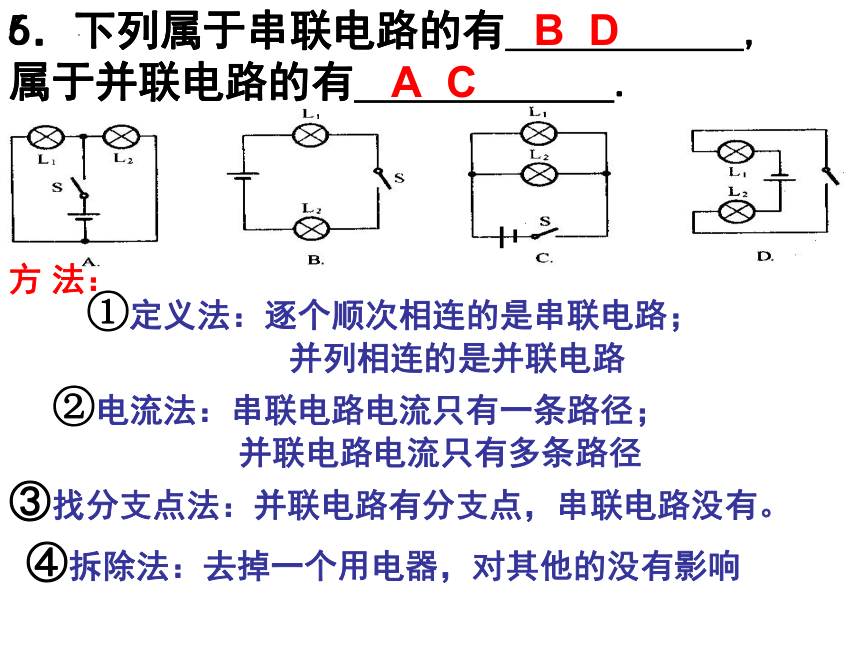

6．下列属于串联电路的有 ,
属于并联电路的有 .
①定义法：逐个顺次相连的是串联电路；
并列相连的是并联电路
②电流法：串联电路电流只有一条路径；
并联电路电流只有多条路径
5．下列属于串联电路的有 ,
属于并联电路的有 .
方 法：
③找分支点法：并联电路有分支点，串联电路没有。
B D
A C
④拆除法：去掉一个用电器，对其他的没有影响
L1
s1
s2
L2
A

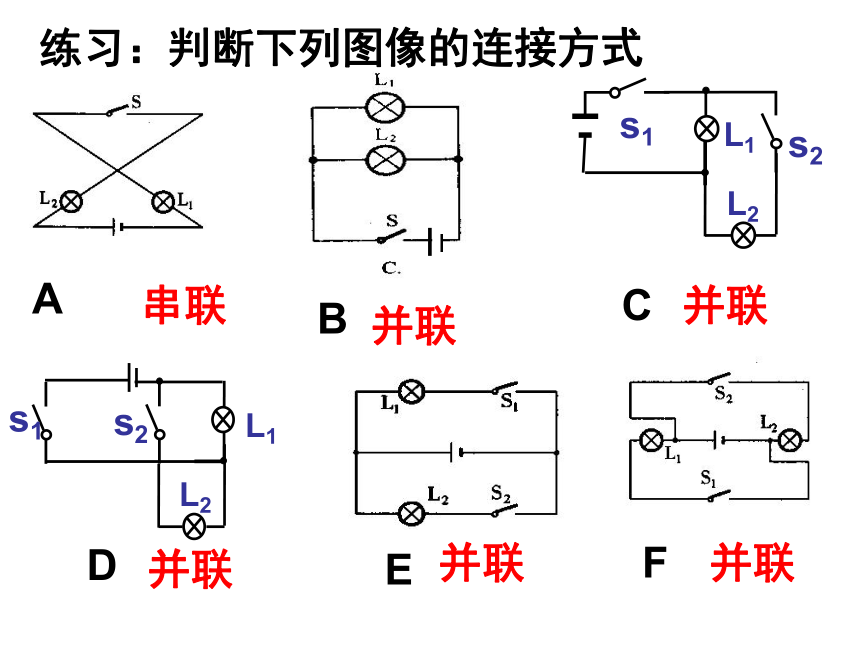

练习：判断下列图像的连接方式
s1
L1
s2
L2
B
C
D
E
F
串联
并联
并联
并联
并联
并联
7．指出下列实物图的连接方式并画出相应的电路图：
+
+
1．如下图所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（ ）
B、D
2．如图5所示电路中，当开关S1、S2均闭合后，则
A．L1、L2都能发光
B．L1、L2都不能发光
C．Ll能发光，L2不能发光
D．Ll不能发光，L2能发光
D
3．如图1所示，该电路中( )
A．两盏灯泡是串联的
B．两盏灯泡是并联的
C．两盏灯泡既不是串联也不是并联 D．这个电路要发生短路
4．图5（乙）中的四个电路中与图5（甲）实物电路图能完全对应的是
5．如图6所示的四个电路中，当开关闭合时会发生短路的是（ ）
7．如图7所示，当开关闭合时，看到的现象是（ ）
A．L1、L2均正常发光 B．只有L1能发光 ．只有L2能发光 D．会发生短路，L1、L2都不亮
C
8．如图8所示，当开关闭合时，发生的现象是（ ）
A．灯亮电铃响 B．灯亮电铃不响 C．灯不亮电铃响 D．灯不亮电铃也不响
二、补充内容.局部短路(用电器短路)
s
L1
L2
特点：
1.只有串联电路存在局部短路
2.被短路的用电器不工作
s
L1
L2
s1
拓展1：
（1）闭合S,断开S1
L1______，L2______
（2）闭合S、S1
L1______，L2______
亮
亮
不亮
亮
13-动画-8串联电路短路.swf
s
L1
L2
s1
s2
拓展2：
（1）闭合S,断开S1 S2
L1______，L2______
（2）闭合S、S1,断开 S2
L1______，L2______
（3）闭合S、S2,断开 S1
L1______，L2______
（4）同时闭合S、 S1、 S2,
会出现____________
L1、L2______
亮
亮
不亮
亮
亮
不亮
电源短路
不亮
巩固练习
1．如图所示的电路，开关S1和S2同时闭合后，电路中的电灯将 ( )
A．两灯都亮
B．两灯都短路
C．灯Ll亮，灯L2被短路
D．灯L2亮，灯L1被短路
D
2.如图，开关S闭合时,可能发生的现象是( )
A. L1发光、L2不发光
B. L1被烧坏
C. L2被烧坏
D.电池被烧坏
D
3.如图所示电路中，开关S闭合后，小灯泡L1、L2都能正常发光的是（ ）
D
