生活中的透镜
课程目标
01
02
识别凸透镜与凹透镜
掌握透镜作图
在冰天雪地的野外工作人员在遇到没有火种的情况下，用冰来取火？
用冰生火

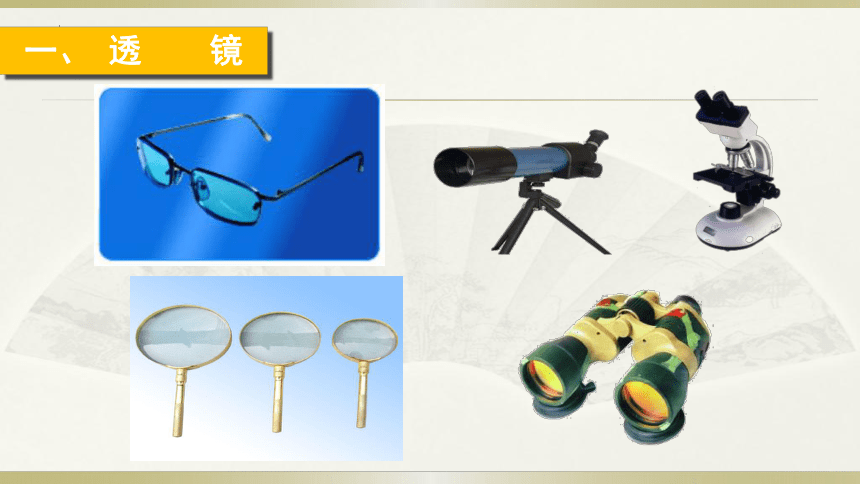

一、 透 镜
一、 透 镜

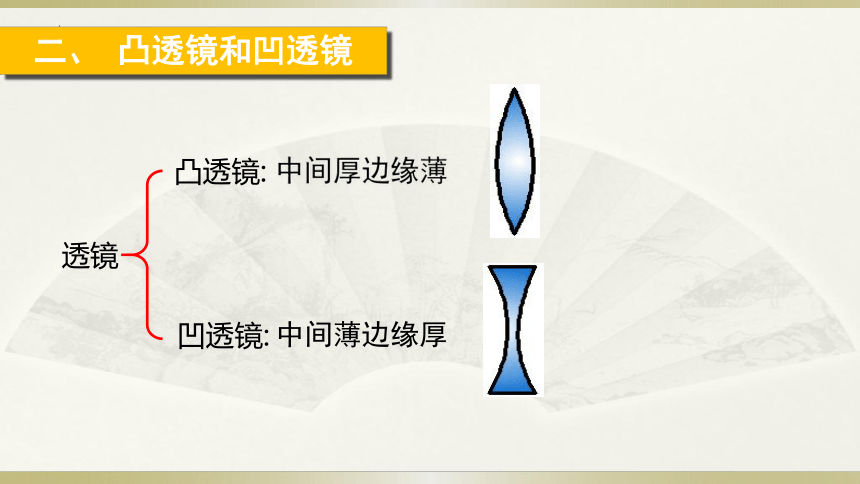

凸透镜:
凹透镜:
透镜
中间厚边缘薄
中间薄边缘厚
二、 凸透镜和凹透镜

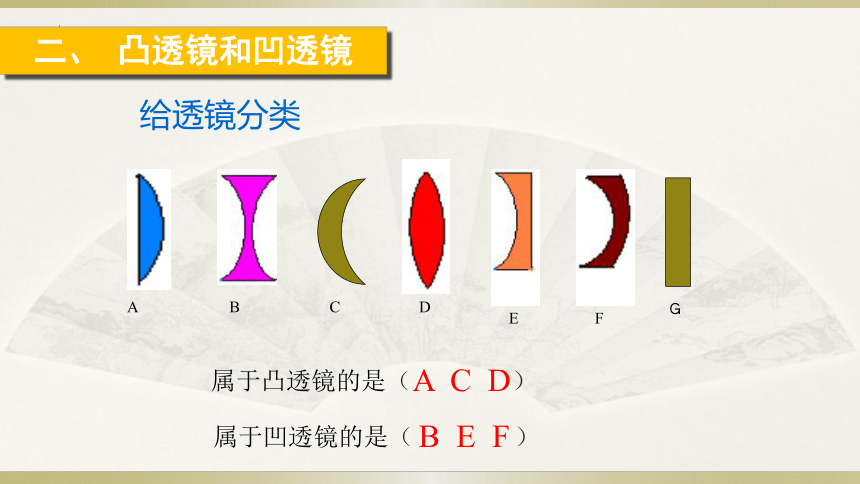

给透镜分类
属于凸透镜的是（ ）
属于凹透镜的是（ ）
A C D
B E F
二、 凸透镜和凹透镜
A
B
C
D
E
F
Ｇ

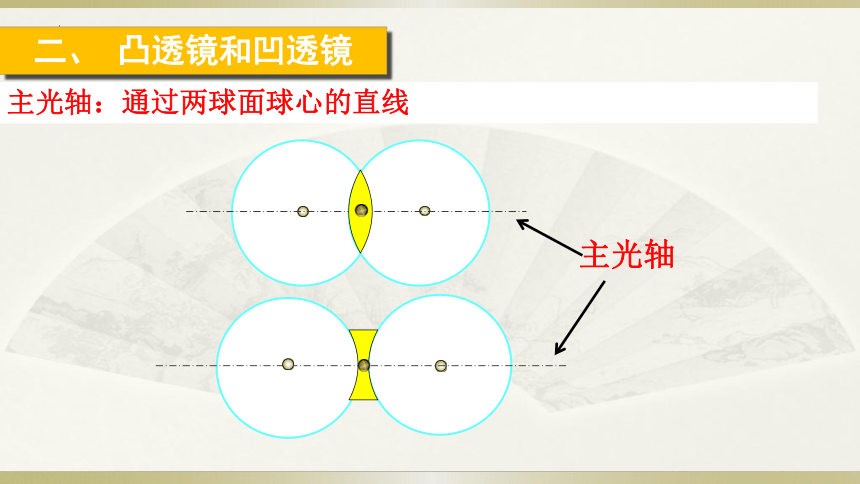

主光轴：通过两球面球心的直线
主光轴
二、 凸透镜和凹透镜

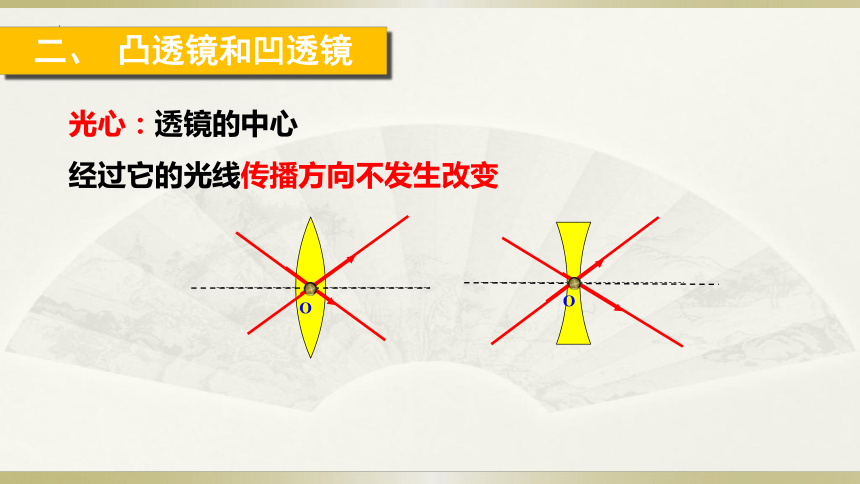

光心：透镜的中心
经过它的光线传播方向不发生改变
O
O
二、 凸透镜和凹透镜
主光轴
O
f
焦点
F
三、 凸 透 镜
凸透镜：对光线有会聚作用
F
主光轴
f
焦点
　焦点(F)：平行于主轴的平行光通过凸透镜后会聚于一点。
焦距(f)：焦点到光心的距离。
凸透镜有两个实焦点。
三、 凸 透 镜
F
主轴
小结：凸透镜对所有光线都起会聚作用。
F
光路可逆
F
三、 凸 透 镜
三、 三条特殊光路
F
F
四、 凹 透 镜
凹透镜：对光线有发散作用
焦点
虚
F
f
焦距
F
凹透镜有两个虚焦点。
四、 凹 透 镜
凹透镜的焦点和焦距
F
F
F
F
小结：凹透镜对所有光线都起发散作用。
四、 凹 透 镜
四、 三条特殊光路
F
F
1、两种透镜：凸透镜和凹透镜；
2、几个基本概念: 光心、主光轴、焦点、焦距；
3、透镜对光线的作用：
　凸透镜对光线有会聚作用。
　凹透镜对光线有发散作用。
小结
过焦点的光线应平行于主光轴
平行于主光轴的光线应该折射过另一侧的焦点
通过光心的光线传播方向不变
考点一、认识透镜
【例题1】如果把一个玻璃球分割成五块,其截面如图所示,再将这五块玻璃a、b、c、d、e分别放在太阳光下,那么能使光线发散的是
A.a B.b C.c D.d
答案： B
解析:使光线发散,是凹透镜对光线的作用,而凹透
镜的形状是中间薄、边缘厚。
练习
【迁移训练1】 有少数游客在游玩时将空纯净水瓶扔在景区,这样做既污染环境,同时还可能引起火灾。这是因为当下雨时纯净水瓶装入水后,就相当于一个　　　　　透镜。晴天强太阳光照射它时,它对光线会产生　　　　　作用,可能会引起枯叶着火。
答案：凸　会聚
考点一、认识透镜
解析:装入水的纯净水瓶能透光,并且中间厚、边缘薄,此时就是一个凸透镜,在一些特定的条件下,会因为会聚的阳光恰好使易燃物因温度升高而燃烧,发生火灾.
练习
考点二、透镜的光路图
【例题2】 下列光路图中,正确的是
答案：A
解析:①平行于主光轴的光线,通过透镜后过焦点.“过焦点”:凸透镜会聚
于焦点,凹透镜折射光线的反向延长线过焦点。
②过光心的光线,传播方向不变。
③过焦点的光线,通过透镜后平行于主光轴。“过焦点”:凸透镜从焦
点发出或经过焦点,凹透镜是使光线会聚于异侧焦点。
练习
【迁移训练2】一束光通过透镜的光路如图所示，哪幅图是正确的？
解析：甲图正确。乙图中光线经过凸透镜后变得发散了，这与凸
透镜对光线的会聚作用不符；丙、丁两图中光线经凹透镜后
变得会聚了，这与凹透镜对光线的发散作用不符。
甲
乙
丙
丁
考点二、透镜的光路图
答案：甲
练习
【例题3】根据入射光线和折射光线，在图中的虚线框内画出 适当类型的透镜.
解析：从光线的走势可以看出，甲、乙两图中光线经透镜后都
变得发散了，故甲、乙中均应为凹透镜。
甲
乙
考点三、透镜的作图
答案：如图示，甲、乙均为凹透镜
练习
【迁移训练3】如图所示,一束平行于凸透镜主光轴的光线通过凸透镜后,在光屏上形成了一个最小、最亮的光斑。该凸透镜的焦距是　　　　cm。
解析:平行于凸透镜主光轴的光通过凸透镜后会聚在焦点上,焦点
到光心的距离即为焦距,故焦距为11.0 cm。
答案:11.0
考点四、粗测凸透镜的焦距
练习
