人教版九年级全一册物理
16.2 串、并联电路中电压的规律
L1
L2

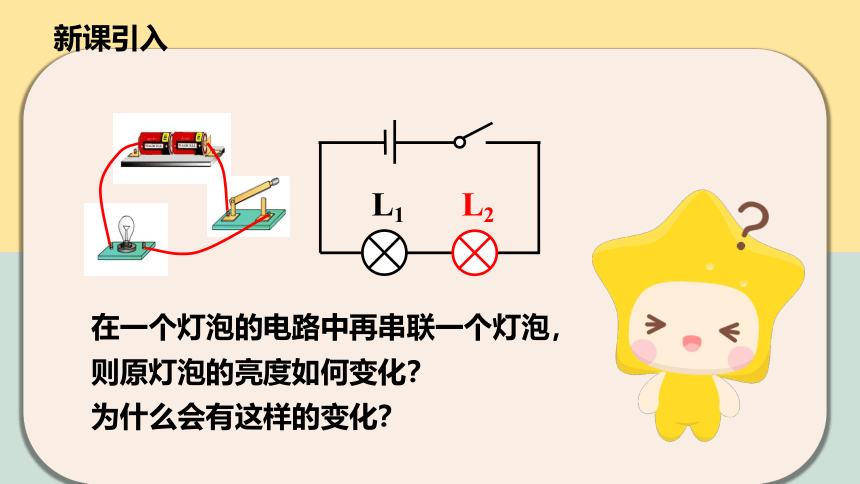

在一个灯泡的电路中再串联一个灯泡，
则原灯泡的亮度如何变化？
为什么会有这样的变化？
L1
L2
L1
L2
测B与C两点间的电压U2
测A与B两点间的电压U1
进行实验
探究新知
先天下之忧而忧，后天下之乐而乐
L1
L2

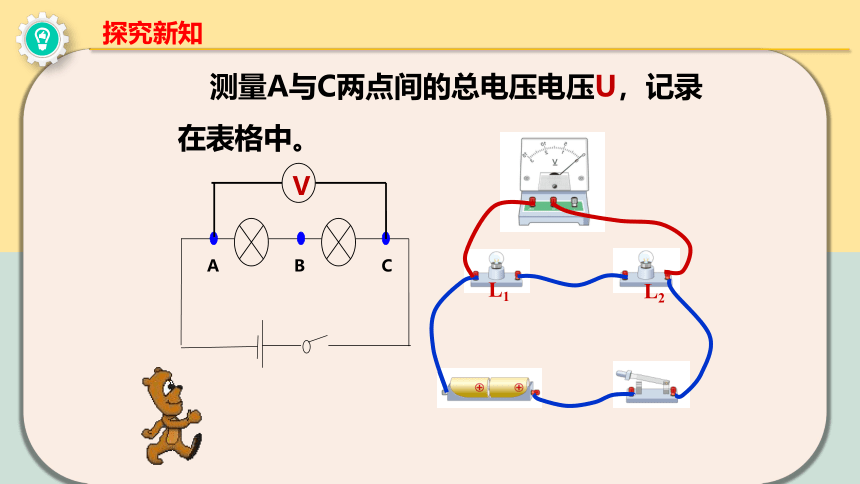

测量A与C两点间的总电压电压U，记录在表格中。
A
B
C
V
探究新知
先天下之忧而忧，后天下之乐而乐
L2
A
B
C
L1

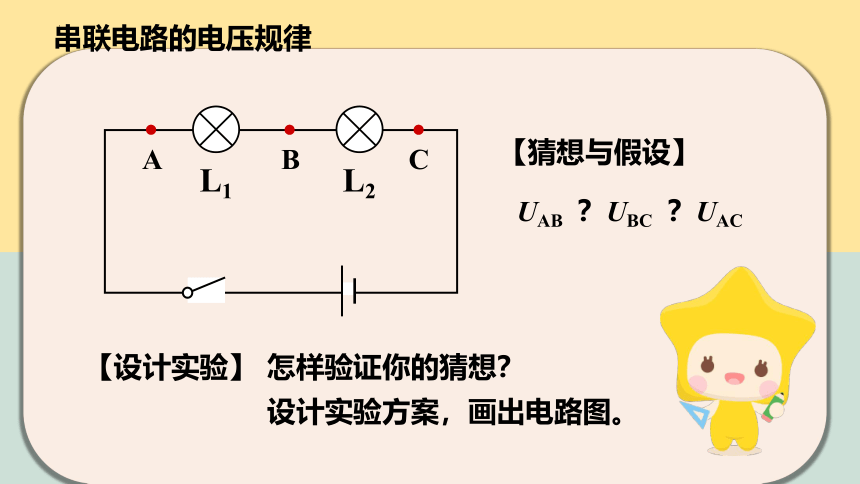

【猜想与假设】
UAB ？UBC ？UAC
【设计实验】
怎样验证你的猜想？
设计实验方案，画出电路图。
先天下之忧而忧，后天下之乐而乐
观测对象 AB两点间的电压U1/V BC两点间的电压U2/V AC两点间的总电压U/V
测量结果 第一次
第二次
换用不同规格的灯泡重复上述实验，数据记入表格。
测量数据
1.2
1.4
2.6
1.0
1.8
2.8
探究新知
先天下之忧而忧，后天下之乐而乐
【设计实验】
用电压表分别测量L1两端的电压UAB、L2两端的电压UBC、
L1和L2串联的总电压（即电源电压）UAC。
先天下之忧而忧，后天下之乐而乐

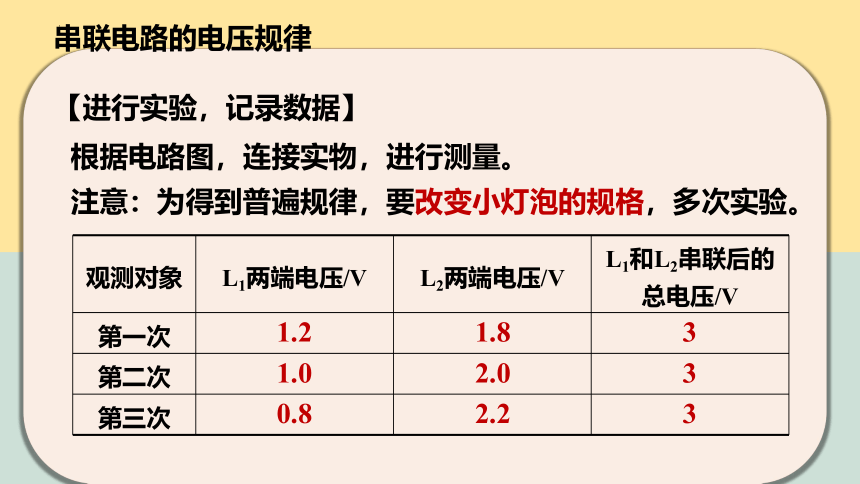

【进行实验，记录数据】
根据电路图，连接实物，进行测量。
注意：为得到普遍规律，要改变小灯泡的规格，多次实验。
观测对象 L1两端电压/V L2两端电压/V L1和L2串联后的
总电压/V
第一次
第二次
第三次
1.2
1.8
3
1.0
2.0
3
0.8
2.2
3
先天下之忧而忧，后天下之乐而乐
生活中，常常把电池串联起来使用。那么两节电池和一节电池，它们的电压一样吗？如何测量？
电池的串联
想想做做
电池串联后的电压等于各个电池的电压之和。
先天下之忧而忧，后天下之乐而乐
串联电路的总电压等于每个用电器两端电压之和。
UAC = UAB + UBC
【实验结论】
关系式：
先天下之忧而忧，后天下之乐而乐
如图，闭合开关后，电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是 V。
V1
V2
A
B
C
L
1
L
2
V
6
先天下之忧而忧，后天下之乐而乐
并联电路的电压规律
提出问题
探究并联电路中用电器两端的电压与电源两端电压的关系
两个或两个以上用电器并联，各支路用电器两端的电压与电源两端电压有什么关系？
①各支路用电器两端的电压可能都相等，且等于电源两端电压；
②各支路用电器两端电压不相等，
它们的和等于电源两端电压
猜想与假设
L1
L2
A
B
C
D
E
F
先天下之忧而忧，后天下之乐而乐
若将20只相同的小灯泡串联接在220 V的电路中，每只小灯泡两端的电为 V，若将20只相同的小灯泡并联接在110 V的电路中，每只小灯泡两端的电压为 V。
11
110
小试身手
先天下之忧而忧，后天下之乐而乐
观测对象 灯泡L1两端的电压 U1/V 灯泡L2两端的电压 U2/V L1和L2两端的总电压
U/V
测量结果 第一次
第二次
换用不同规格的灯泡重复上述实验，数据记入表格。
测量数据
先天下之忧而忧，后天下之乐而乐
串联电路的电流规律
实验数据
S
L2
A
B
C
L1
串联电路中，电源两端电压等于各用电器两端电压之和，即
U3=U1+U2
实验次数 AB间电压U1 BC间电压U2 AC间电压U3
1 1.5 1.5 3
2 1.3 1.7 3
3 1.1 1.9 3
先天下之忧而忧，后天下之乐而乐
并联电路两端总电压等于各支路两端的电压；并联电路中各支路两端电压相等。
=
=
分析与论证
并联电路中电压规律：
文字表达：
数学表达式：
U1
U2
U
先天下之忧而忧，后天下之乐而乐
并联电路的电压规律
①选用两个规格相同的灯泡并联起来接到电源上，分别将电压表并联在A和B、C和D、E和F之间，测出相应的电压值；
设计实验
为了使结论更具有普遍性，还应该做什么？
②换另外不同规格的小灯泡
重复上述实验，并记录数据
L1
L2
A
B
C
D
E
F
③分别选用两个规格相同和不相同的灯泡，所用电源为三节干电池，重复上述实验。
先天下之忧而忧，后天下之乐而乐
废旧电池中含有重金属镉、铅、汞、镍、锌等，其中镉、铅、汞是对人体危害较大的物质。
我国是世界上头号干电池生产和消费大国 ，电池污染现象不容乐观 。
防止废旧电池对环境的危害
知识拓展
先天下之忧而忧，后天下之乐而乐
并联电路的电压规律
先天下之忧而忧，后天下之乐而乐
1、多进行几次实验，使结果更具普遍性。
2、每次实验选用不同的规格的小灯泡或其它用电器。
3、改用不同电压的电源。
4、将用电器的个数由两个改为三个或更多。
这样才能使实验结论更具有普遍性。
评估、合作与交流
先天下之忧而忧，后天下之乐而乐
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
课堂练习
1、图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A
先天下之忧而忧，后天下之乐而乐
2.如图所示，电源电压为3V，电压表的示数为1V，则灯泡L1和L2两端的电压分别为（ ）
A 1V、2V
B 1V、1V
C 2V、1V
D 无法确定
C
小试身手
先天下之忧而忧，后天下之乐而乐
课堂练习
3.某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为_______，L2两端的电压为________。
4V
2V
课堂小结
串联电路的电压规律：
串联电路的总电压等于各部分电路两端的电压之和.
即：U=U1+U2
并联电路电压的规律：
并联电路中，各支路两端的电压相等
即：U=U1=U2
先天下之忧而忧，后天下之乐而乐
