人教版九年级全一册物理
16.3 电阻

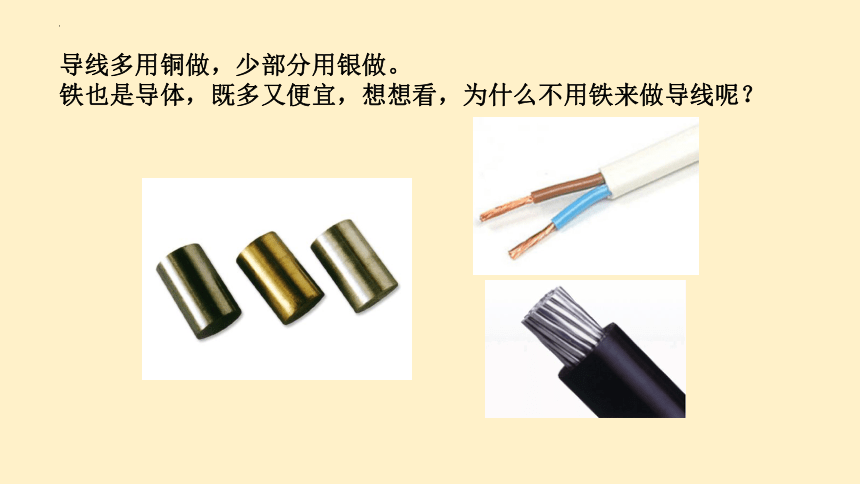

导线多用铜做，少部分用银做。
铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？
　　在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒
1．在物理学中，用电阻来表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用就越大。 导体的电阻通常用字母R表示。
2．单位：欧姆（ohm），简称欧，符号Ω。
常用单位：兆欧（MΩ） 千欧（kΩ）
1kΩ = 103Ω 1MΩ =106 Ω
一、电阻
如：手电筒的小灯泡，灯丝电阻为几欧到十几欧。
长1m、横截面积1mm2的铜导线，电阻约千分之几欧，通常可以忽略。
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒
演示1
把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。
接不同的导体，小灯泡的亮度发生了变化。
实验电路
实验现象
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒

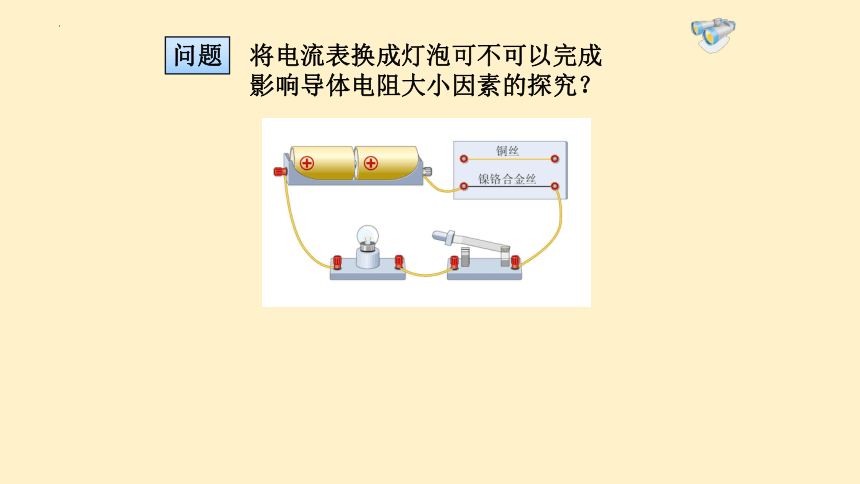

问题
将电流表换成灯泡可不可以完成影响导体电阻大小因素的探究？
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒

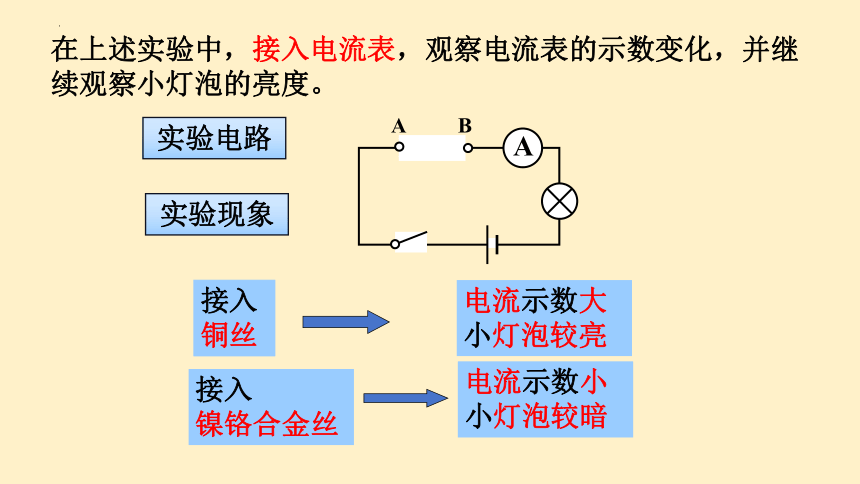

在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。
A
B
A
实验电路
实验现象
接入铜丝
电流示数大小灯泡较亮
接入 镍铬合金丝
电流示数小小灯泡较暗
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒
你怎样知道待测导体电阻的大小？你能设计一个合理的电路吗
设计实验
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒

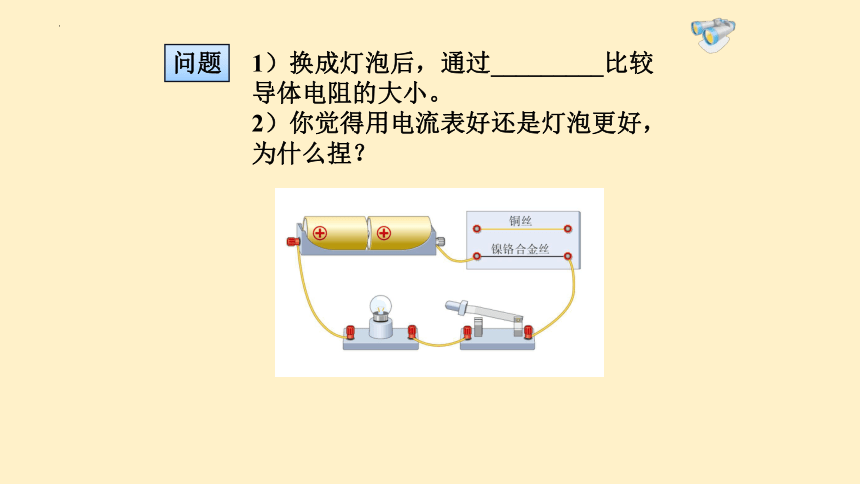

问题
1）换成灯泡后，通过_________比较
导体电阻的大小。
2）你觉得用电流表好还是灯泡更好，为什么捏？
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒
1．导体的电阻大小如何反映？（提示：借鉴前面的实验）
可以串联灯泡，通过比较灯泡的亮暗，也可以通过电流表的示数大小来比较电流的大小。
2．一个物理量可能与多个因素有关时，如何展开研究？
控制变量法。
【设计实验】
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒
问题
1）换成灯泡后，通过_________比较
导体电阻的大小。
2）你觉得用电流表好还是灯泡更好，为什么捏？
灯泡亮度
电流表更好，因为电阻大小变化不大时，灯泡亮度变化不明显
实验一：探究导体电阻与导体长度的关系
【设计实验】
分别将横截面积相同、长度不同的镍铬合金丝接入电路，观察电流表示数变化。
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒
一个导体接在3伏的电源上，电阻大小为10欧，若从电路中取下这个导体，导体的电阻值为_______欧。
练习
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒
【设计实验】
实验二：探究导体电阻与导体横截面积的关系
分别将横截面积不同、长度相同的镍铬合金丝接入电路，观察电流表示数变化。
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒
一个导体接在3伏的电源上，电阻大小为10欧，若从电路中取下这个导体，导体的电阻值为_______欧。
练习
导体的电阻与电压，电流和是否接入电路无关
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒
　　在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒
A、B两根完全一样的导线，长度都是1 m。
（1）把A剪去一半，剩下的一半跟B相比，哪个电阻大？
（2）把A剩下的一半再拉长到 1 m跟B相比，哪个电阻大？
问题
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒
【设计实验】
实验三：探究导体电阻与导体温度的关系
闭合开关，对同一根合金丝加热，观察电流表示数变化。
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒
问题
将电流表换成灯泡可不可以完成影响导体电阻大小因素的探究？
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒
材料 长度 （m） 横截面积 （mm2） 温度 电流 （A） 对电流的 阻碍作用 电阻
镍铬合金 l S 室温
镍铬合金 2l S 室温
小
小
大
大
2I
I
【进行实验，收集数据】
实验一：探究导体电阻与导体长度的关系
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒
问题
1）换成灯泡后，通过_________比较
导体电阻的大小。
2）你觉得用电流表好还是灯泡更好，为什么捏？
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒
实验三：探究导体电阻与导体温度的关系
【进行实验，收集数据】
材料 长度 （m） 横截面积 （mm2） 温度 电流 （A） 对电流的 阻碍作用 电阻
镍铬合金 l S 室温
镍铬合金 l S 加热
小
小
大
大
I
（I′＜I）
I′
去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒
问题
1）换成灯泡后，通过_________比较
导体电阻的大小。
2）你觉得用电流表好还是灯泡更好，为什么捏？
灯泡亮度
电流表更好，因为电阻大小变化不大时，灯泡亮度变化不明显
总结：
物体的电阻大小与材料、长度、横截面积、温度有关
