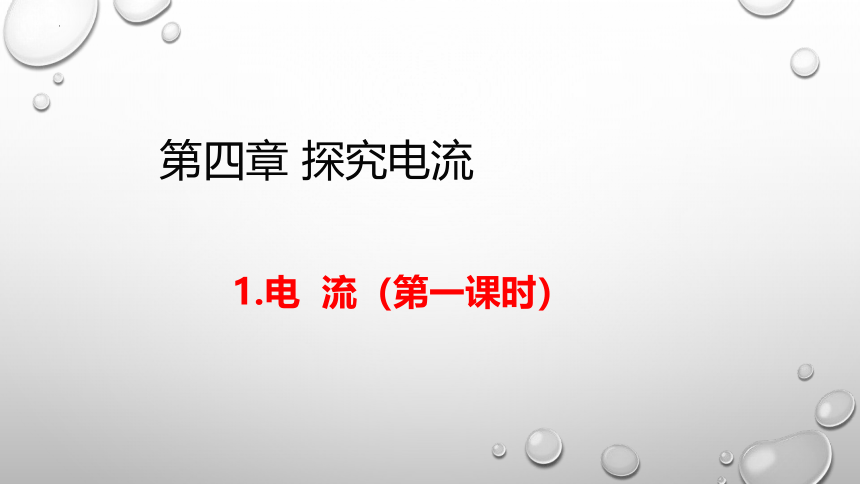

1.电 流（第一课时）
第四章 探究电流
复习与回顾
1、电流是如何形成的？
答：电荷的定向移动形成电流
2、电流的方向是怎么规定的
答：物理学里规定：正电荷定向移动的方向为电流方向。与负电荷方向相反
3、电路中电流方向是怎样的？
答：电源外部，电流从正极出发回到负极。
学习目标
知道什么是电流以及电流的单位、符号；
了解生活中一些用电器的电流值 。
3.知道电流表的用途、符号；能正确使用电流表的规则，并会将电流表正确接入电路中，画出相应的电路图；能认识电流表的量程，正确读出电流表的示数。（重点）

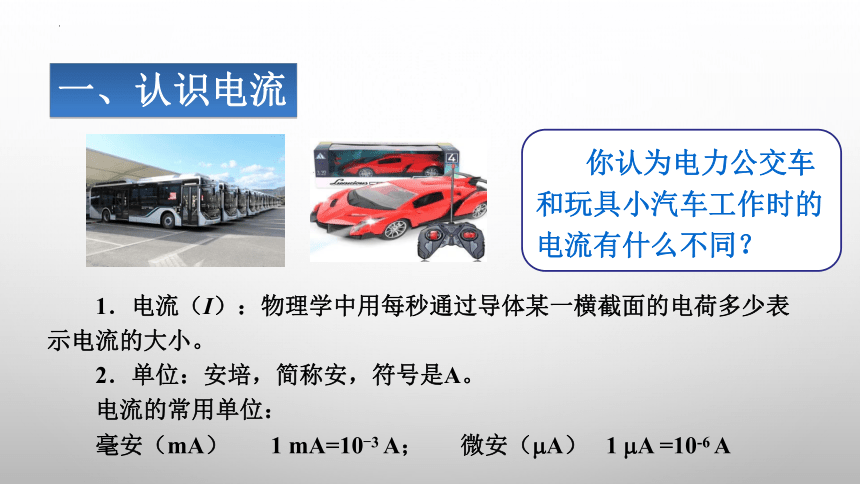

　　1．电流（I）：物理学中用每秒通过导体某一横截面的电荷多少表
示电流的大小。
　　2．单位：安培，简称安，符号是A。
　　电流的常用单位：
　　毫安（mA） 1 mA=10-3 A； 　 微安（mA） 1 mA =10-6 A

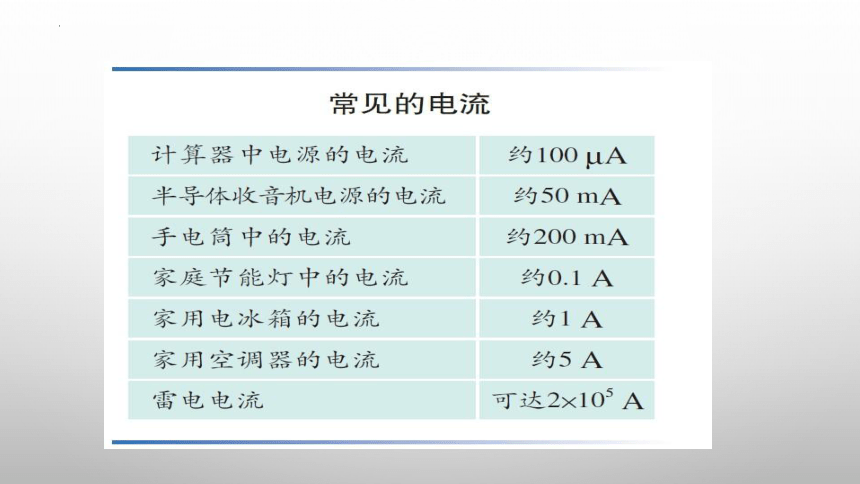

你认为电力公交车和玩具小汽车工作时的电流有什么不同？
一、认识电流
典型例题（一）：

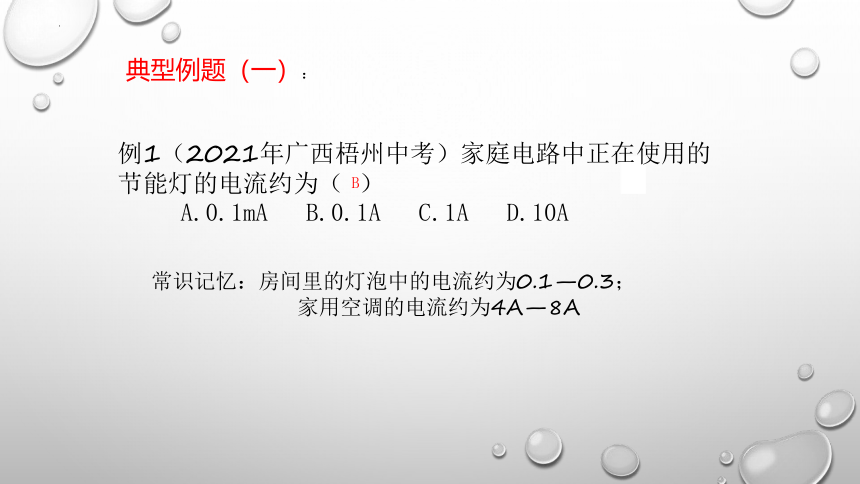

例1（2021年广西梧州中考）家庭电路中正在使用的
节能灯的电流约为（ ）
A.0.1mA B.0.1A C.1A D.10A
常识记忆：房间里的灯泡中的电流约为0.1—0.3；
家用空调的电流约为4A—8A
B

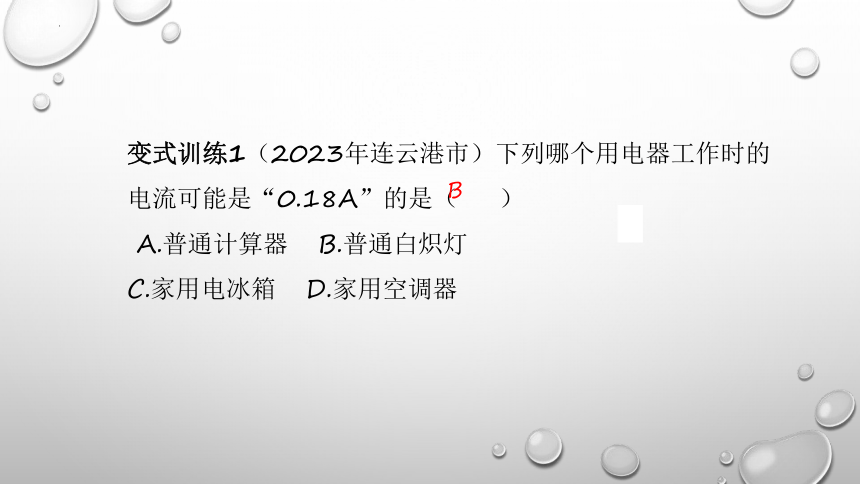

变式训练1（2023年连云港市）下列哪个用电器工作时的
电流可能是“0.18A”的是（ ）
A.普通计算器 B.普通白炽灯
C.家用电冰箱 D.家用空调器
B
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A，分度值0.02A
量程为0～3 A
分度值0.1A
1. 电流表：测量电流的仪器。
A
+
－
二、测量电流
　　认识电流表
　　电流表的电路符号
注意：大量程是小量程的5倍，大量程每一大格表示1A，
小量程每一大格表示0.2A
2. 电流表的连接：
　　（1）电流表必须和被测的用电器串联。
　　（2）电流必须从“+”接线柱流入，从“—”接线柱流出。
　　（3）必须正确选择量程，被测电流不能超过所选的量程。
　　（4）不允许把电流表直接连到电源的两极！
知识拓展
为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫作“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
试触法选量程
讲授新课
　　例2：以下电路中，电流表连接方法正确的是（ ）
A
A
A
A
B
A
A
C
D
典型例题（二）：
变式训练2.下列电路图中，电流表能直 接测量灯L１电流的是(　　)
C
电流表与哪个用电器串联在一起，就测通过那个用电器的电流
3. 电流表的读数：
　　（1）明确所选电流表的量程；
　　（2）确定电流表的分度值；
　　（3）由指针位置读出示数。
0~0.6 A
0~3 A
0.02 A
0.1 A
量程
分度值
　　请读出下列电流表的示数。
0.58 A
1.4 A
练一练
学生活动： 练习使用电流表测量电路中的电流
　　（1）画出实验电路图；
　　（2）按电路图连接实验器材；
　　（3）进行实验。
　　提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
实验1
S
L
A
S
L
A
实验2
　　改变电流表在电路中的位置，比较电流表两次示数。
　　想一想，两次电流表的示数相同说明什么？
　　例3．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
L2
L1
S
L2
L1
A
典型例题（三）
　变式训练3．根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
　　变式训练4．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
