(共17张PPT)

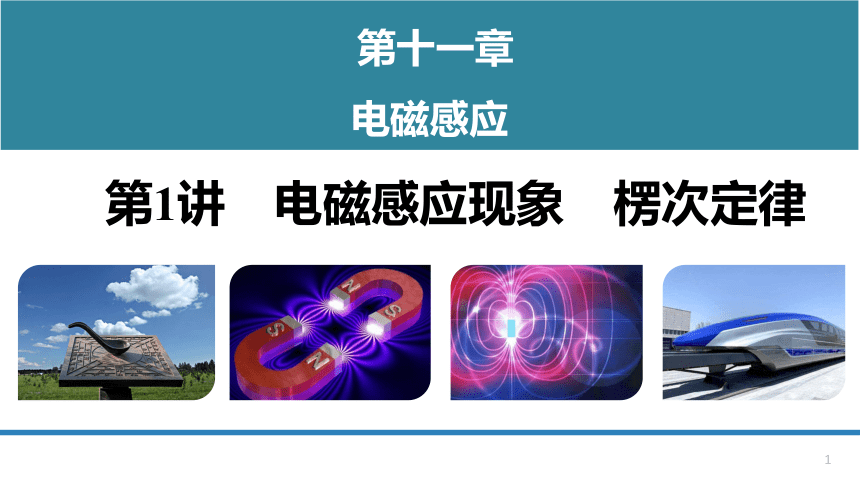

第十一章
电磁感应
第1讲　电磁感应现象　楞次定律
01

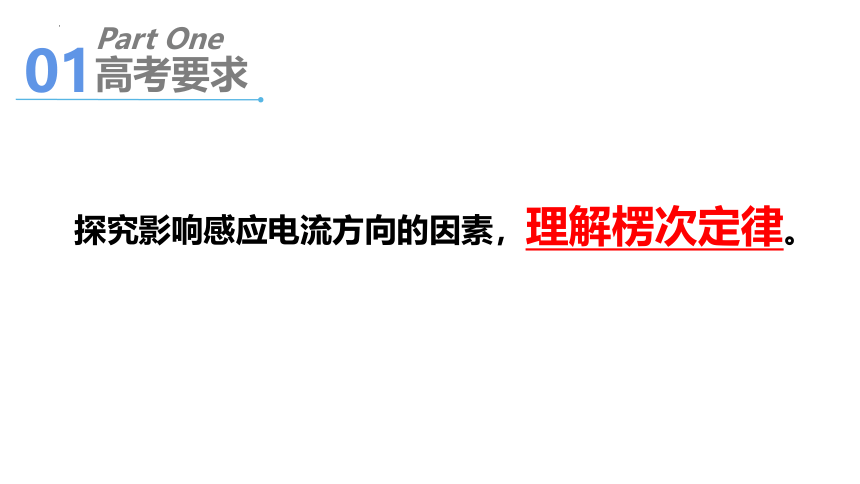

高考要求
Part One
探究影响感应电流方向的因素，理解楞次定律。

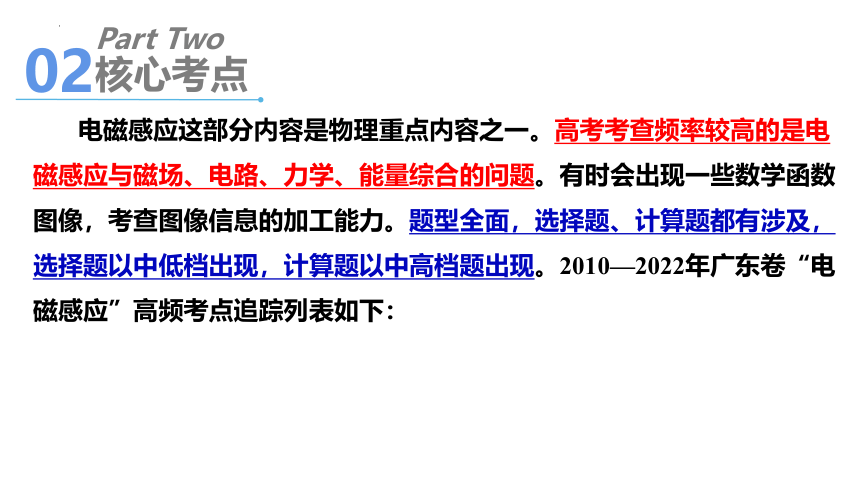

电磁感应这部分内容是物理重点内容之一。高考考查频率较高的是电磁感应与磁场、电路、力学、能量综合的问题。有时会出现一些数学函数图像，考查图像信息的加工能力。题型全面，选择题、计算题都有涉及，选择题以中低档出现，计算题以中高档题出现。2010—2022年广东卷“电磁感应”高频考点追踪列表如下：
02
核心考点
Part Two

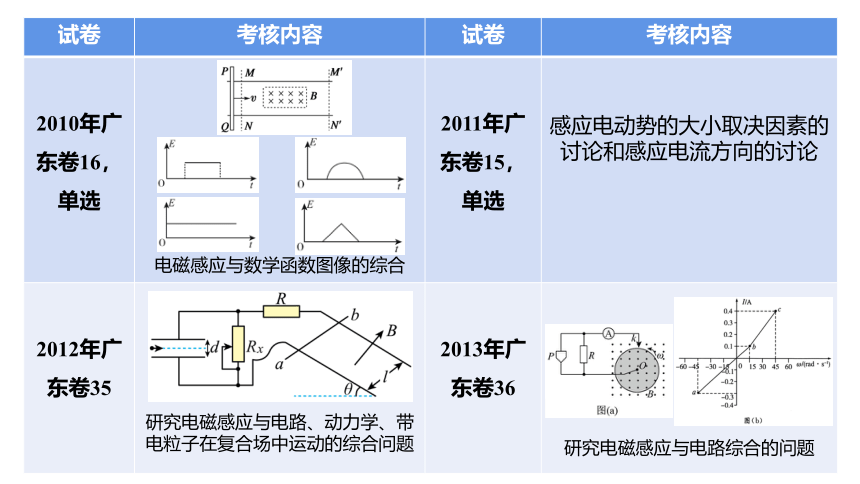

试卷 考核内容 试卷 考核内容
2010年广东卷16，单选 电磁感应与数学函数图像的综合 2011年广东卷15，单选
感应电动势的大小取决因素的讨论和感应电流方向的讨论
2012年广东卷35 研究电磁感应与电路、动力学、带电粒子在复合场中运动的综合问题 2013年广东卷36
研究电磁感应与电路综合的问题
试卷 考核内容 试卷 考核内容
2014年广东卷15，单选 电磁感应现象科学本质的探讨 2015年广东卷35
研究电磁感应与动力学综合的问题
2021年广东卷10，多选 电磁感应与电路、动力学综合的判断问题 2022年广东卷10，多选
磁感应强度的判断、感应电流产生的条件及感应电动势大小的取决因素
03

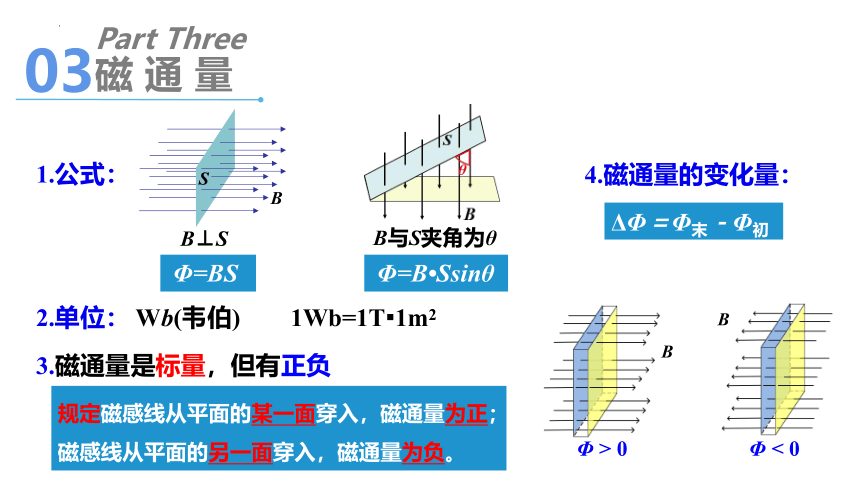

磁 通 量
Part Three
1.公式：
2.单位： Wb(韦伯) 1Wb=1T 1m2
3.磁通量是标量，但有正负
规定磁感线从平面的某一面穿入，磁通量为正；
磁感线从平面的另一面穿入，磁通量为负。
Φ > 0
Φ < 0
B
B
Φ=BS
Φ=B Ssinθ
B
S
B⊥S
B与S夹角为θ
4.磁通量的变化量：
ΔΦ＝Φ末－Φ初
04

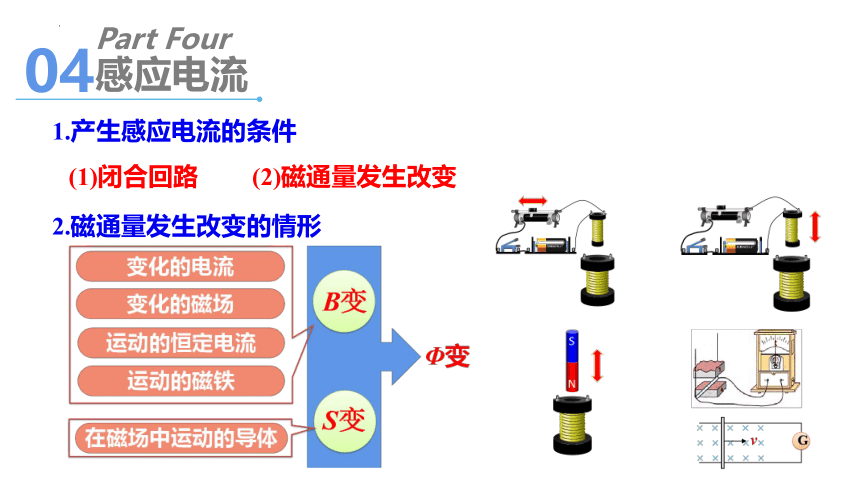

感应电流
Part Four
1.产生感应电流的条件
(1)闭合回路
(2)磁通量发生改变
2.磁通量发生改变的情形
05
楞次定律
Part Five
感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
1834年，俄国物理学家楞次(Ленп，Эмилий Хриситианович，1804-1865)分析许多实验事实后，将感应电流方向总结为：
06
感应电流方向
Part Six
1.安培定则
伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内； 让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。
2.右手定则
——切割磁感线
(1)首先判断穿过闭合回路的磁场方向，磁通量发生什么变化(增加或减少)
(2)根据楞次定律判断感应电流激发的磁场沿什么方向(与原来的磁场反向还是同向)
(3)根据安培定则判断感应电流方向
1. (2014年广东卷)如图所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块(　 　)。A.在P和Q中都做自由落体运动B.在两个下落过程中的机械能都守恒C.在P中的下落时间比在Q中的长D.在P中落至底部时的速度比在Q中的大
C
高考真题
2.（2022广东高考）(多选)如图所示，水平地面（Oxy平面）下有一根平行于y轴且通有恒定电流I的长直导线。P、M和N为地面上的三点，P点位于导线正上方，MN平行于y轴，PN平行于x轴。一闭合的圆形金属线圈，圆心在P点，可沿不同方向以相同的速率做匀速直线运动，运动过程中线圈平面始终与地面平行。下列说法正确的有（ 　　）A．N点与M点的磁感应强度大小相等，方向相同B．线圈沿PN方向运动时，穿过线圈的磁通量不变C．线圈从P点开始竖直向上运动时，线圈中无感应电流D．线圈从P到M过程的感应电动势与从P到N过程的感应电动势相等
AC
高考真题
1.（2021广州一模）(多选)正方形金属线框abcd如图靠墙放置，空间中存在竖直向上的匀强磁场。在外力作用下ab边贴着墙面向下运动，cd边贴着水平面向左运动，此过程中线框的（ 　　）A．磁通量增加
B．磁通量减小 C．感应电流方向为abcda
D．感应电流方向为adcba
AD
模拟演练
2.（2021广东一模）如图为电磁刹车实验装置，小车底面安装有矩形导线框abcd，线框底面平行于地面，在小车行进方向有与abcd等宽、等长的有界匀强磁场，磁场方向垂直地面向上。小车进入磁场前撤去牵引力，小车穿过磁场后滑行一段距离停止。则小车（　　）
A．进入磁场时，矩形导线框中感应电流的方向为adcbaB．离开磁场时，矩形导线框中感应电流的方向为abcdaC．穿过磁场的过程中，中间有一段时间矩形导线框中没有感应电流D．穿过磁场的过程中，矩形导线框受到的安培力方向始终水平向左
D
模拟演练
3.（2022广州二模）如图，长直导线MN置于三角形金属线框abc上，彼此绝缘，线框被导线分成面积相等的两部分。导线通入由M到N的电流，当电流逐渐增大时，线框中（ 　　）A．磁通量变化量为零 B．没有产生感应电流C．感应电流方向为abca D．感应电流方向为acba
C
模拟演练
4. (2021深圳一模)如图所示，用轻绳将一条形磁铁竖直悬挂于O点，在其正下方的水平绝缘桌面上放置一铜质圆环。现将磁铁S极拉至A处由静止释放，经过B、C到达最低处D，再摆到左侧最高处E，圆环始终保持静止，则磁铁( 　)。A.从B到C的过程中，圆环中产生逆时针方向的电流(从上往下看)B.摆到D处时，圆环给桌面的压力小于圆环受到的重力C.从A到D和从D到E的过程中，圆环受到的摩擦力方向相同D.在A、E两处的重力势能相等
C
模拟演练
5.（2020广州二模）(多选)某电磁弹射装置的简化模型如图所示，线圈固定在水平放置的光滑绝缘杆上，将金属环放在线圈左侧。闭合开关时金属环被弹射出去，若（　 　）
A．从右向左看，金属环中感应电流沿逆时针方向B．将电源正负极调换，闭合开关时金属环将向右运动C．将金属环放置在线圈右侧，闭合开关时金属环将向右运动D．金属环不闭合，则闭合开关时金属环不会产生感应电动势
AC
模拟演练
6.（2022佛山二模）安装在公路上的测速装置如图，在路面下方间隔一定距离埋设有两个通电线圈，线圈与检测抓拍装置相连，车辆从线圈上面通过时线圈中会产生脉冲感应电流，检测装置根据两个线圈产生的脉冲信号的时间差计算出车速大小，从而对超速车辆进行抓拍。下列说法正确的是（ ）
A．汽车经过线圈上方时，两线圈产生的脉冲电流信号时间差越长，车速越大B．汽车经过通电线圈上方时，汽车底盘的金属部件中会产生感应电流C．当汽车从线圈上方匀速通过时，线圈中不会产生感应电流D．当汽车从线圈上方经过时，线圈中产生感应电流属于自感现象
B
模拟演练
