乐陵民生教育高中2023-2024学年高二上学期9月月考
物理试题
（时间90分钟，满分100分）
一、单项选择题（共10题，每题3分，共30分）
1. 关于电流的概念，下列说法中正确的是（　　）
A. 通过导体横截面的电荷量越多，电流越大
B. 某一导体内电子运动的速率越大，电流越大
C. 单位时间内通过导体横截面的电荷量越多，电流越大
D. 电流传导速率越大，电流越大
2. 关于电动势，下列说法正确的是（ ）
A. 电源电动势一定等于电源两极间的电压
B. 电动势越大的电源，将其他形式的能转化为电能的本领越大
C. 体积越大的电源，电动势一定越大
D. 电源电动势与外电路的组成有关
3. 如图所示，图线Ⅰ和图线Ⅱ所表示的电阻值分别是（　　）
A. 4Ω和2Ω
B. 4kΩ和2kΩ
C. 0.25Ω和0.5Ω
D. 2.5×10－4Ω和5.0×10－4Ω
4. 一根均匀导线，现将它均匀拉长，使导线的直径减小为原来的一半，此时它的阻值为64Ω，则导线原来的电阻值为（　　）
A. 4Ω B. 32Ω C. 128Ω D. 2Ω

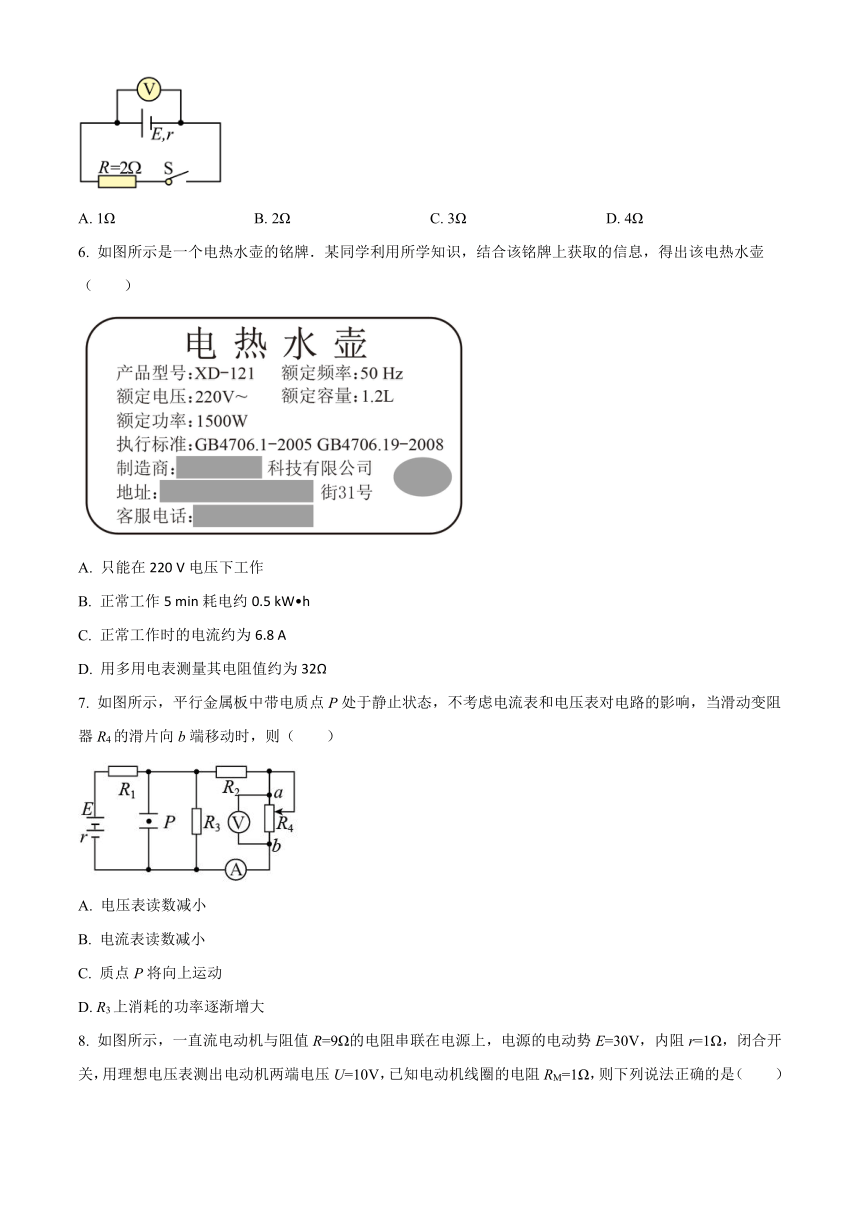

5. 如图所示的电路中，电阻R=2Ω。断开S后，电压表的读数为3V（电压表为理想电压表）；闭合S后，电压表的读数为2V，则电源的内阻r为（　　）
A. 1Ω B. 2Ω C. 3Ω D. 4Ω
6. 如图所示是一个电热水壶的铭牌．某同学利用所学知识，结合该铭牌上获取的信息，得出该电热水壶（　　）
A. 只能在220 V电压下工作
B. 正常工作5 min耗电约0.5 kW h
C. 正常工作时的电流约为6.8 A
D. 用多用电表测量其电阻值约为32Ω
7. 如图所示，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（　　）
A. 电压表读数减小
B. 电流表读数减小
C. 质点P将向上运动
D. R3上消耗的功率逐渐增大
8. 如图所示，一直流电动机与阻值R=9Ω的电阻串联在电源上，电源的电动势E=30V，内阻r=1Ω，闭合开关，用理想电压表测出电动机两端电压U=10V，已知电动机线圈的电阻RM=1Ω，则下列说法正确的是（　　）
A. 通过电动机电流为10A
B. 电动机的输入功率为20W
C. 电源的输出功率为4W
D. 电动机的输出功率为14W
9. 一个用满偏电流为3 mA的电流表改装成欧姆表，调零后用它测500 Ω的标准电阻时，指针恰好指在刻度盘的正中间，如用它测量一个未知电阻时，指针指在1 mA处，则被测电阻的阻值为（　　）
A. 1 000 Ω B. 5 000 Ω C. 150 Ω D. 2 000 Ω
10. 如图所示，直线A为某电源的U-I图线，曲线B为某小灯泡的U-I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是（　　）
A 4 W，6 W B. 4 W，8 W C. 2 W，3 W D. 2 W，4 W
二、多项选择题（共6题，每题4分，共24分）
11. 某导体中的电流随其两端的电压的变化图象如图所示，则下列说法中正确的是（　　）
A. 加5V的电压时，导体的电阻约是5Ω
B. 加11V的电压时，导体的电阻约是1.4Ω
C. 由图可知，随着电压增大，导体的电阻不断减小
D. 由图可知，随着电压减小，导体的电阻不断减小
12. 如图所示电路中，通过R1的电流是3A，已知R1=4 Ω；R2=15 Ω；R3=10Ω．则（ ）
A. 电路的总电阻是6Ω
B. 通过R2电流是1.2A
C. ab两端的电压是12V
D. ac两端的电压是18V
13. 关于多用电表的使用，下列说法正确的有（　　）
A. 甲图中用多用电表直流电压挡测量的是电源的路端电压，表笔接法正确
B. 甲图中用多用电表直流电压挡测量的是小灯泡两端的电压，表笔接法错误
C. 乙图中用多用电表电阻挡测量的是二极管的正向电阻
D. 乙图中用多用电表电阻挡测量的是二极管的反向电阻
14. 甲、乙两图分别为测灯泡电阻的电路图，下列说法正确的是（　　）
A. 甲图的接法叫电流表外接法，乙图的接法叫电流表内接法
B. 甲中，乙中
C. 甲中误差由电压表分流引起，为了减小误差，应使，故此法测小电阻好
D. 乙中误差由电流表分压引起，为了减小误差，应使，故此法测大电阻好

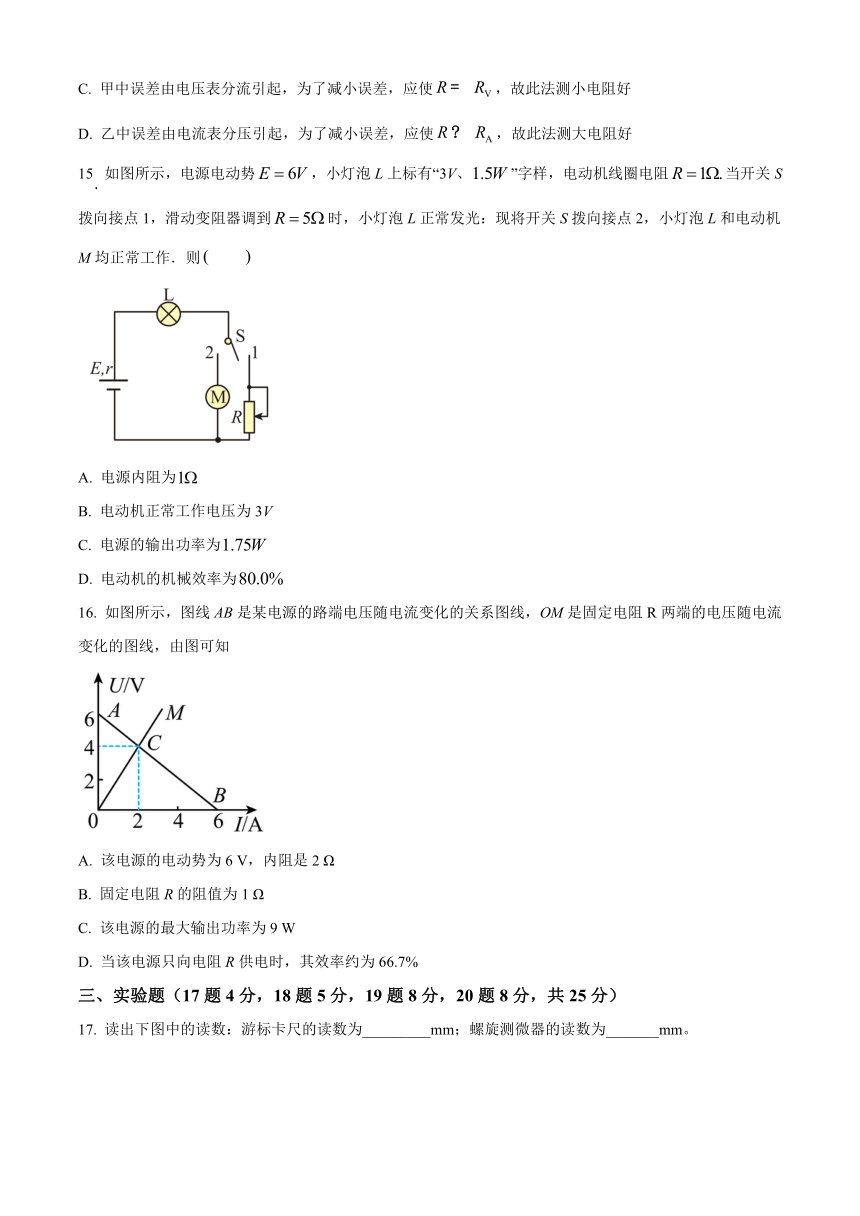

15 如图所示，电源电动势，小灯泡L上标有“3V、”字样，电动机线圈电阻当开关S拨向接点1，滑动变阻器调到时，小灯泡L正常发光：现将开关S拨向接点2，小灯泡L和电动机M均正常工作．则　　
A. 电源内阻为
B. 电动机正常工作电压为3V
C. 电源的输出功率为
D. 电动机的机械效率为
16. 如图所示，图线AB是某电源的路端电压随电流变化的关系图线，OM是固定电阻R两端的电压随电流变化的图线，由图可知
A. 该电源的电动势为6 V，内阻是2 Ω
B. 固定电阻R的阻值为1 Ω
C. 该电源的最大输出功率为9 W
D. 当该电源只向电阻R供电时，其效率约为66.7%
三、实验题（17题4分，18题5分，19题8分，20题8分，共25分）
17. 读出下图中的读数：游标卡尺的读数为_________mm；螺旋测微器的读数为_______mm。
18. 用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量：
①旋动部件________（选填：K、T、S），使指针对准电流的"0"刻线。
②将K旋转到电阻挡“×l00”的位置。
③将插入“+”、“-”插孔的表笔短接，旋动部件_______，（选填K、T、S）使指针对准电阻的_________ （填“0 ”或“∞”）刻线。
④将两表笔分别与侍测电阻相接，发现指针偏转角度过小。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按__________的顺序进行操作，再完成测量
A．将K旋转到电阻挡“×1k”的位置
B．将K旋转到电阻挡“×10”的位置
C．将两表笔的金属部分分别接在被测电阻的两根引线上
D．将两表笔短接，旋动合适部件，对电表进行校准
E. 从表盘进行读数，并记录
F. 将开关打在OFF档上，并拔出表笔
19. 在探究导体电阻与其影响因素的关系的实验中，待测金属丝的电阻Rx约为5Ω，实验室备有下列实验器材：
A.电压表V1（量程0~3V，内阻约为15kΩ）；
B.电压表V2（量程0~15V，内阻约为75kΩ）；
C.电流表A1（量程0~3A，内阻约为0.2Ω）；
D.电流表A2（量程0~0.6A，内阻约为1Ω）；
E.滑动变阻器R1（0~100Ω，0.6A）；
F.滑动变阻器R2（0~2000Ω，0.1A）；
G.电池组E（输出电压约为3V，内阻约为0.3Ω）；
H.开关S，导线若干。
（1）为减小实验误差，应选用的实验器材有______________（填器材前面的序号）
（2）为减小实验误差，应选用图中____（选填“甲”或“乙”）为该实验的电路原理图，并按所选择的电路原理图把图中的实物图用线连接起来_____。
（3）电压表、电流表的示数如图甲、乙所示，则U=___V，I=___A，电阻值Rx=___Ω。
20. 用伏安法测一节干电池的电动势E和内阻r，所给的器材有：
A．电压表V：
B．电流表A：
C．滑动变阻器R1(总阻值20Ω)
D．滑动变阻器R2(总阻值100Ω)
E．开关S和导线若干
（1）电压表量程选用______________；滑动变阻器选用_________（填R1或R2）；
（2）在图中将电压表加入实验电路中______________；
（3）在图中已画出七组实验数据所对应的坐标点，请根据这些点作出图像__并由图线求出：________V，_________Ω。
四、计算题（共21分）
21. 如图所示，M为一线圈电阻r=0.4Ω的电动机，R=24Ω，电源电动势E=40V，当S断开时，理想电流表的示数I1=1.6A，当开关S闭合时，理想电流表的示数为I2=4.0A。求：
（1）电源内阻r0；
（2）开关S闭合时电动机发热功率和机械功率；
（3）开关S闭合时电源的输出功率和电源的效率。
22. 如图甲所示的电路中，、均为定值电阻，且，阻值未知，为滑动变阻器。当其滑片P从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的。求：
（1）由图乙求电源的电动势和内阻；
（2）定值电阻的阻值；
（3）滑动变阻器的最大阻值。
乐陵民生教育高中2023-2024学年高二上学期9月月考
物理试题 答案解析
（时间90分钟，满分100分）
一、单项选择题（共10题，每题3分，共30分）
1. 关于电流的概念，下列说法中正确的是（　　）
A. 通过导体横截面的电荷量越多，电流越大
B. 某一导体内电子运动的速率越大，电流越大
C. 单位时间内通过导体横截面的电荷量越多，电流越大
D. 电流的传导速率越大，电流越大
【答案】C
【解析】
【分析】
【详解】A．根据
可知，通过导体横截面的电荷量越多，电流不一定越大，选项A错误；
B．根据
I=neSv
可知，某一导体内电子运动的速率越大，电流不一定越大，选项B错误；
C．根据
可知，单位时间内通过导体横截面的电荷量越多，电流越大，选项C正确；
D．电流的传递速率等于光速，电流的传导速率越大，电流不一定越大，选项D错误。
故选C
2. 关于电动势，下列说法正确的是（ ）
A. 电源电动势一定等于电源两极间的电压
B. 电动势越大的电源，将其他形式的能转化为电能的本领越大
C. 体积越大的电源，电动势一定越大
D. 电源电动势与外电路的组成有关
【答案】B
【解析】
【详解】试题分析：根据闭合电路欧姆定律得知：电动势的数值等于内外电压之和，当电源没有接入电路时，电路中没有电流，电源的内电压为零，外电压即电源两极间的电压等于电动势；当电源接入电路时，电路有电流，电源有内电压，两极间的电压小于电动势，故A错误；电源是把其它形式的能转化为电能的装置，电动势表征了这种转化本领的大小，所以电动势越大的电源，将其他形式的能转化为电能的本领越大，故B正确；干电池的电动势与正负极的材料有关，与电源的体积无关；而其他的电源的电动势的大小也不一定与体积有关，故C错误；电动势由电源本身特性决定，与外电路的组成无关，故D错误．
考点：电源的电动势和内阻、闭合电路的欧姆定律
【名师点睛】电源是把其它形式的能转化为电能的装置，电动势表征了这种转化本领的大小，等于电源没有接入电路时两极间的电压，根据闭合电路欧姆定律分析电动势与外、内电压的关系．
3. 如图所示，图线Ⅰ和图线Ⅱ所表示的电阻值分别是（　　）
A. 4Ω和2Ω
B. 4kΩ和2kΩ
C. 0.25Ω和0.5Ω
D. 2.5×10－4Ω和5.0×10－4Ω
【答案】B
【解析】
【详解】从图中可得当通过的电流为
时，加在两端的电压为
加在两端的电压为
则可得
ACD错误，B正确。
故选B。
4. 一根均匀导线，现将它均匀拉长，使导线的直径减小为原来的一半，此时它的阻值为64Ω，则导线原来的电阻值为（　　）
A. 4Ω B. 32Ω C. 128Ω D. 2Ω
【答案】A
【解析】
【详解】将导线均匀拉长，使导线的直径减小为原来的一半，横截面积变为原来的，体积不变，长度变为原来的4倍，由电阻定律可知，电阻变为原来的16倍，则导线原来的电阻值为4Ω。
故选A。
5. 如图所示的电路中，电阻R=2Ω。断开S后，电压表的读数为3V（电压表为理想电压表）；闭合S后，电压表的读数为2V，则电源的内阻r为（　　）
A. 1Ω B. 2Ω C. 3Ω D. 4Ω
【答案】A
【解析】
【详解】开关s断开时有：，开s闭合时有：，其中，解得：，
故A正确．
6. 如图所示是一个电热水壶的铭牌．某同学利用所学知识，结合该铭牌上获取的信息，得出该电热水壶（　　）
A. 只能在220 V电压下工作
B. 正常工作5 min耗电约0.5 kW h
C. 正常工作时的电流约为6.8 A
D. 用多用电表测量其电阻值约32Ω
【答案】C
【解析】
【分析】由铭牌信息可得出水壶的额定功率及额定电压，由I=P/U 求出额定电流，由W=Pt可求得电能，由欧姆定律求出其额定电阻；
【详解】该水壶可以在220V及之下的电压下工作；故A错误；工作5min时，消耗的电能为：W=Pt=1.5kw×h=0.125kwh；故B错误；由铭牌信息可知，额定功率为1500W；额定电压为220V；则由P=UI可得：；故C正确；金属丝的电阻率随温度的升高而升高，所以用多用电表测量其电阻值小于额定电阻，额定电阻为：，所以用多用电表测量其电阻值小于32Ω；故D错误；故选C．
7. 如图所示，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（　　）
A. 电压表读数减小
B. 电流表读数减小
C. 质点P将向上运动
D. R3上消耗的功率逐渐增大
【答案】A
【解析】
【详解】AB．当滑片向b移动时，滑动变阻器接入电阻减小，则电路中总电阻减小，电路中电流增大，路端电压减小，同时R1两端的电压增大，故并联部分的电压减小。流过R3的电流减小，则流过电流表的电流增大，故电流表示数增大。因并联部分电压减小，而R2中电压增大，故电压表示数减小，故A正确，B错误；
C．因电容器两端电压减小，故电荷受到的向上电场力减小，则重力大于电场力，电荷向下运动，故C错误；
D．因R3两端的电压减小，由公式
P＝
可知，R3上消耗的功率减小，故D错误。
故选A。
8. 如图所示，一直流电动机与阻值R=9Ω的电阻串联在电源上，电源的电动势E=30V，内阻r=1Ω，闭合开关，用理想电压表测出电动机两端电压U=10V，已知电动机线圈的电阻RM=1Ω，则下列说法正确的是（　　）
A. 通过电动机的电流为10A
B. 电动机的输入功率为20W
C. 电源的输出功率为4W
D. 电动机的输出功率为14W
【答案】B
【解析】
【详解】A．由闭合电路欧姆定律有
代入数据有
解得
即通过电动机的电流为2A，故A错误；
B．电动机的输入功率为
故B正确；
C．电源的输出功率为
故C错误；
D．电动机的输出功率为
故D错误。
故选B。
9. 一个用满偏电流为3 mA的电流表改装成欧姆表，调零后用它测500 Ω的标准电阻时，指针恰好指在刻度盘的正中间，如用它测量一个未知电阻时，指针指在1 mA处，则被测电阻的阻值为（　　）
A. 1 000 Ω B. 5 000 Ω C. 150 Ω D. 2 000 Ω
【答案】A
【解析】
【详解】中值电阻为
R中=500Ω
则其内电源的电动势为
E=IgR中=500×3×10-3=1.5V
所测电阻的阻值为
故A正确，BCD错误。
故选A
10. 如图所示，直线A为某电源的U-I图线，曲线B为某小灯泡的U-I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是（　　）
A. 4 W，6 W B. 4 W，8 W C. 2 W，3 W D. 2 W，4 W
【答案】A
【解析】
【详解】由图线A可知，电源的电动势
两个图线的交点表明路端电压和回路中的电流分别为
，
因此电源的输出功率
电源的总功率
故选A。
二、多项选择题（共6题，每题4分，共24分）
11. 某导体中的电流随其两端的电压的变化图象如图所示，则下列说法中正确的是（　　）
A. 加5V的电压时，导体的电阻约是5Ω
B. 加11V的电压时，导体的电阻约是1.4Ω
C. 由图可知，随着电压增大，导体的电阻不断减小
D. 由图可知，随着电压减小，导体的电阻不断减小
【答案】AD
【解析】
【详解】A．由图可知，当U＝5V时，R＝5Ω，根据欧姆定律得导体的电阻为
故A项正确；
B C．曲线上某点与原点连线的斜率的倒数表示电阻，电压增大时，连线斜率在减小，故电阻逐渐增大， U＝11V时的电阻一定大于5Ω，故B、C错误；
D．由图可知，随着电压的减小，导体的电阻不断减小，故D正确。
故选AD。
12. 如图所示电路中，通过R1的电流是3A，已知R1=4 Ω；R2=15 Ω；R3=10Ω．则（ ）
A. 电路的总电阻是6Ω
B. 通过R2的电流是1.2A
C. ab两端的电压是12V
D. ac两端的电压是18V
【答案】BC
【解析】
【详解】A．电路的总电阻是
选项A错误；
B．通过R2的电流是
选项B正确；
C． ab两端的电压是
选项C正确；
D．ac两端的电压是
选项D错误．
13. 关于多用电表的使用，下列说法正确的有（　　）
A. 甲图中用多用电表直流电压挡测量的是电源的路端电压，表笔接法正确
B. 甲图中用多用电表直流电压挡测量的是小灯泡两端的电压，表笔接法错误
C. 乙图中用多用电表电阻挡测量的是二极管的正向电阻
D. 乙图中用多用电表电阻挡测量的是二极管的反向电阻
【答案】BC
【解析】
【详解】AB．甲图中用多用电表直流电压挡测量的电流是小灯泡两端的电压，电流从黑表笔流出，从红表笔流入，所以表笔接法错误，故A错误，B正确；
CD．电流从黑表笔流出，从红表笔流入，所以乙图中用多用电表电阻挡测量的是二极管的正向电阻，故C正确，D错误。
故选BC。
14. 甲、乙两图分别为测灯泡电阻的电路图，下列说法正确的是（　　）
A. 甲图的接法叫电流表外接法，乙图的接法叫电流表内接法
B. 甲中，乙中
C. 甲中误差由电压表分流引起，为了减小误差，应使，故此法测小电阻好
D. 乙中误差由电流表分压引起，为了减小误差，应使，故此法测大电阻好
【答案】ACD
【解析】
【详解】A．甲图的接法叫电流表外接法，乙图的接法叫电流表内接法，A正确；
B．甲图中，电压表测量值准确，又由于电压表的分流作用，电流表测量值偏大，根据欧姆定律
电阻测量值偏小，即
乙图中，电流表测量值准确，又由于电流表的分压作用，电压表测量值偏大，根据欧姆定律
电阻测量值偏大，即
B错误；
C．甲图中，误差来源与电压表的分流作用，为了减小误差，应使，故此法测较小电阻好，C正确；
D．乙图中，误差来源与电流表的分压作用，故为了减小误差，应减小电流表的分压，故应使 ，适合测量大电阻，D正确。
故选ACD。
15. 如图所示，电源电动势，小灯泡L上标有“3V、”字样，电动机线圈电阻当开关S拨向接点1，滑动变阻器调到时，小灯泡L正常发光：现将开关S拨向接点2，小灯泡L和电动机M均正常工作．则　　
A. 电源内阻为
B. 电动机正常工作电压为3V
C. 电源输出功率为
D. 电动机机械效率为
【答案】AD
【解析】
【分析】当开关S拨向接点1，根据闭合电路欧姆定律求出电源的内阻；将开关S拨向接点2，先根据电功率公式求出电流，根据功率公式求电源的总功率和内阻的功率，最后求出电源的输出功率；再根据闭合电路欧姆定律求出电动机的电压和电流，最后根据电功率和效率公式求解．
【详解】A．当开关S拨向接点1，小灯泡L正常发光，根据功率公式，解得：，根据闭合电路欧姆定律：，解的：，故A正确；
B．将开关S拨向接点2，小灯泡L正常发光，根据功率公式，解得：，根据闭合电路欧姆定律：，解得：，即电动机正常工作电压为；故B错误；
C．电源的总功率为：，内阻的功率为：，则电源的输出功率为：，故C错误；
D．电动机的输入功率为：，热功率为：，则输出功率为：，电动机的机械效率为，故D正确．
所以AD正确，BC错误．
【点睛】本题考查闭合电路欧姆定律和电功率内容，关键是利用题中信息求出内阻和电动机的电压．
16. 如图所示，图线AB是某电源的路端电压随电流变化的关系图线，OM是固定电阻R两端的电压随电流变化的图线，由图可知
A. 该电源的电动势为6 V，内阻是2 Ω
B. 固定电阻R的阻值为1 Ω
C. 该电源的最大输出功率为9 W
D. 当该电源只向电阻R供电时，其效率约为66.7%
【答案】CD
【解析】
【分析】根据U-I图象AB正确读出电源的电动势和短路电流，根据OM图象正确读出外电路两端的电压和流过电阻的电流，是解决此类问题的出发点．
【详解】电源的U-I图像的纵截距表示电源电动势，故，电源U-I图像的斜率表示电源内阻，故，A错误；线性电阻U-I图像的斜率表示电阻大小，故，B错误；当外电阻与电源内阻相等时，电源的输出功率最大，即当外电阻时，电源输出功率为，C正确；当该电源只向电阻R供电时，，D正确．
三、实验题（17题4分，18题5分，19题8分，20题8分，共25分）
17. 读出下图中的读数：游标卡尺的读数为_________mm；螺旋测微器的读数为_______mm。
【答案】 ①. 11.4 ②. 0.920
【解析】
【详解】[1]游标卡尺的精度为0.1mm，主尺读数为1.1cm，游标读数为，游标卡尺的读数为；
[2]螺旋测微器的精度为0.01mm，固定刻度读数为0.5mm，可动刻度读数为，螺旋测微器的读数为。
18. 用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量：
①旋动部件________（选填：K、T、S），使指针对准电流的"0"刻线。
②将K旋转到电阻挡“×l00”的位置。
③将插入“+”、“-”插孔的表笔短接，旋动部件_______，（选填K、T、S）使指针对准电阻的_________ （填“0 ”或“∞”）刻线。
④将两表笔分别与侍测电阻相接，发现指针偏转角度过小。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按__________的顺序进行操作，再完成测量
A．将K旋转到电阻挡“×1k”的位置
B．将K旋转到电阻挡“×10”的位置
C．将两表笔的金属部分分别接在被测电阻的两根引线上
D．将两表笔短接，旋动合适部件，对电表进行校准
E. 从表盘进行读数，并记录
F. 将开关打在OFF档上，并拔出表笔
【答案】 ①. S ②. T ③. 0 ④. ADCEF
【解析】
【详解】①[1]旋动部件S，进行机械调零，使指针对准电流的0刻线；
③[2][3]进行欧姆调零时，将插入“+”、“-”插孔的表笔短接，旋动部件T，
使指针对准电阻的0刻线；
④[4]将两表笔分别与侍测电阻相接，发现指针偏转角度过小，说明待测电阻较大，应选择更大的倍率，即将K旋转到电阻挡“×1k”的位置；然后重新进行欧姆调零，，将两表笔短接，旋动部件T，对电表进行校准；接着将两表笔的金属部分分别接在被测电阻的两根引线上，从表盘进行读数，并记录；最后将开关打在OFF档上，并拔出表笔。故按ADCEF的顺序进行操作，再完成测量。
19. 在探究导体电阻与其影响因素的关系的实验中，待测金属丝的电阻Rx约为5Ω，实验室备有下列实验器材：
A.电压表V1（量程0~3V，内阻约为15kΩ）；
B.电压表V2（量程0~15V，内阻约为75kΩ）；
C.电流表A1（量程0~3A，内阻约为0.2Ω）；
D.电流表A2（量程0~0.6A，内阻约为1Ω）；
E.滑动变阻器R1（0~100Ω，0.6A）；
F.滑动变阻器R2（0~2000Ω，0.1A）；
G.电池组E（输出电压约为3V，内阻约为0.3Ω）；
H.开关S，导线若干。
（1）为减小实验误差，应选用的实验器材有______________（填器材前面的序号）
（2）为减小实验误差，应选用图中____（选填“甲”或“乙”）为该实验的电路原理图，并按所选择的电路原理图把图中的实物图用线连接起来_____。
（3）电压表、电流表的示数如图甲、乙所示，则U=___V，I=___A，电阻值Rx=___Ω。
【答案】 ①. ADEGH ②. 乙 ③. ④. 1.20 ⑤. 0.50 ⑥. 2.40
【解析】
【详解】（1）[1]由于电池组输出电压约为3V，电压表选用量程为0~3V的V1即A，电路中最大电流约为
电流表选用量程0~0.6A的A2即为D，为了方便调节滑动变阻器选用R1即为E；为了完成实验还用选用电池组G、开关S、导线若干即H。
（2）[2]由于
为减小实验误差，应选用图中乙为该实验的电路原理图；
[3]按图乙连接实物图如图所示
（3）[4][5][6]电压表最小分度为0.1V，由图甲可知
电流表最小分度为0.02A，由图乙可知
电阻值
20. 用伏安法测一节干电池的电动势E和内阻r，所给的器材有：
A．电压表V：
B．电流表A：
C．滑动变阻器R1(总阻值20Ω)
D．滑动变阻器R2(总阻值100Ω)
E．开关S和导线若干
（1）电压表量程选用______________；滑动变阻器选用_________（填R1或R2）；
（2）在图中将电压表加入实验电路中______________；
（3）在图中已画出七组实验数据所对应的坐标点，请根据这些点作出图像__并由图线求出：________V，_________Ω。
【答案】 ①. ②. ③. ④. ⑤. （均可） ⑥. （均可）
【解析】
【详解】（1）[1]由于电源是一节干电池，电动势大约1.5V左右，所以电压表量程选。
[2]滑动变阻器R2的总阻值约100Ω，接入电路测量时，电路中电流较小，电流测量的相对误差较大，所以滑动变阻器选R1。
（2）[3]电压表测电源两端的电压，且电压表要受开关控制，所以电路如图
（3）[4]据图中的点连线如图
[5][6]据公式可得，图线的纵截距表电动势，则
图线斜率表示电源内阻，则
四、计算题（共21分）
21. 如图所示，M为一线圈电阻r=0.4Ω的电动机，R=24Ω，电源电动势E=40V，当S断开时，理想电流表的示数I1=1.6A，当开关S闭合时，理想电流表的示数为I2=4.0A。求：
（1）电源内阻r0；
（2）开关S闭合时电动机发热功率和机械功率；
（3）开关S闭合时电源的输出功率和电源的效率。
【答案】（1）；（2）2.5W，87.5W；（3）144W，
【解析】
【详解】（1）当S断开时，由闭合电路欧姆定律有
代入数据得
解得
（2）当开关S闭合时，由闭合电路欧姆定律有
流过电阻R的电流为
流过电动机的电流为
开关S闭合时电动机发热功率
机械功率
（3）开关S闭合时电源的输出功率
电源的效率
22. 如图甲所示的电路中，、均为定值电阻，且，阻值未知，为滑动变阻器。当其滑片P从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的。求：
（1）由图乙求电源的电动势和内阻；
（2）定值电阻的阻值；
（3）滑动变阻器的最大阻值。
【答案】（1）20V；20Ω；（2）5Ω；（3）300Ω
【解析】
【详解】（1）由图像可知，电源的电动势
E=20V
内阻
（2）当滑片P到最右端时，R1被短路，则此时电路电流为I=0.8A，则由全电路的欧姆定
解得
R2=5Ω
（3）当滑片P到最左端时，R3最大，则此时路端电压为16V，电流为0.2A则外电阻为
解得
R3=300Ω
