(共23张PPT)
地球的
圈层结构
最大下潜深度：7020米
通过声波，敲瓜判瓜
那如何探究看不到的地球内部呢？
地震波

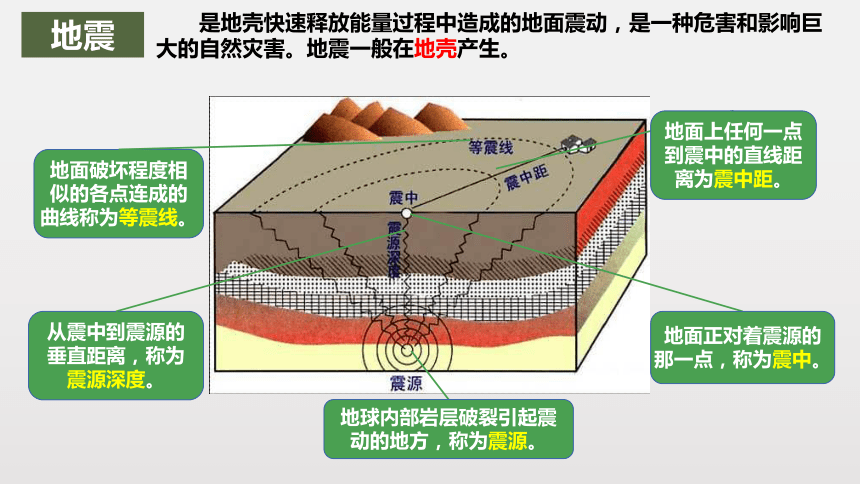

地震
是地壳快速释放能量过程中造成的地面震动，是一种危害和影响巨大的自然灾害。地震一般在地壳产生。
地球内部岩层破裂引起震动的地方，称为震源。
地面正对着震源的那一点，称为震中。
地面上任何一点到震中的直线距离为震中距。
从震中到震源的垂直距离，称为震源深度。
地面破坏程度相似的各点连成的曲线称为等震线。

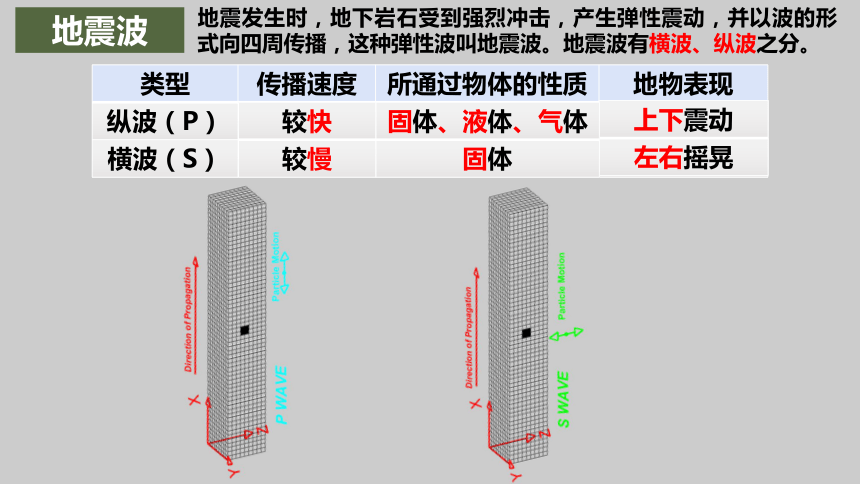

地震波
地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播，这种弹性波叫地震波。地震波有横波、纵波之分。
类型 传播速度 所通过物体的性质 地物表现
纵波（P）
横波（S）
上下震动
左右摇晃
较快
较慢
固体、液体、气体
固体
思考:当地震发生时，陆地上的人、水中的鱼、天空中的鸟
感觉相同吗？为什么？
先上下震动，
后左右摇晃。
有上下震动，
无左右摇晃。
有上下震动，
无左右摇晃。
思考:哪一种波的破坏性大？黄金逃生时间指？
横波；纵波和横波到达的时间差。
01
地球的内部圈层结构
（1）地震波传播速度在传播过程中发生几次明显的变化？
（2）根据这些变化，我们应该将地球划分为几个圈层？
（3）在某次变化中，横波速度突变为0，说明其下层介质肯定不是何种状态？
根据地震波特性和地震波传播速度随深度变化图，完成下列几个问题：
地震波名称 传播介质 传播速度
纵波 固/液/气 快
横波 固 慢
横波、纵波速度明显增加
纵波速度突然变慢，
横波完全消失。
地震波速度的变化，说明莫霍界面和古登堡界面上下的物质性质发生了变化，由此可将地球内部划分出地壳、地幔、地核三个圈层。
01
地球的内部圈层结构
33
2900
莫霍界面
古登堡界面
圈层名称 分界面 厚度 特 征
地壳
地幔
地核
莫霍界面
古登堡界面
平均17km
约2800km
约3400km
①地壳是一个连续的圈层,是由岩石组成的坚硬外壳②地壳厚度不均，大洋部分薄，大陆部分厚
分为内核（固态）和外核（液态）温度、压力和密度很大
地幔位于莫霍界面与古登堡界面之间,在地幔上部存在一个软流层，是岩浆的主要发源地。
01
地球的内部圈层结构
归纳地球内部圈层结构的特点，完成下表：
01
地球的内部圈层结构
易混淆点：地壳、岩石圈的区别和联系
厚度 范围 联系 示意图
地壳 海洋5-10km 地表至 莫霍界面 岩石圈不仅包含地壳，而且还包含上地幔上部（软流层以上）部分
大陆：39-41km 岩石圈 70-100km 地表至 软流层
地壳：地球表面一层由固体岩石组成的坚硬外壳。 陆壳厚度约为33千米。
地壳厚薄不一。海拔越高，地壳越厚；海拔越低，地壳越薄。
地幔：介于莫霍界面和古登堡界面之间，厚度约为2800多千米。分为上地幔和下地幔。
岩石圈：地壳+上地幔顶部，由坚硬的岩石组成。
软流层：上地幔上部，温度很高，岩石部分熔融，能缓慢流动，可能是岩浆的主要发源地。
地核：古登堡界面以下，厚度约为3400多千米。分为外核和内核。
外核是液态的金属物质，科学家认为，外核物质的运动形成了地球的磁场。
内核是密度极大的固体金属球。
预习诊断
读“某地地震波速度随深度的变化图”，回答下列各题。
1．该地震波应是（ ）
A．无法判断 B．纵横波 C．纵波 D．横波
2．该地莫霍面大约位于地下（ ）
A．17千米处 B．5千米处 C．2900千米处 D．33千米处
3．该地地形最有可能是（ ）
A．海岸山脉 B．内陆高原 C．海洋 D．平原
DBC
人类利用地震波除了探索地球内部物质分异，还可以进行地质探矿，勘探石油等。
最近，我国在渤海湾发现储量逾10亿吨的大油田。该油田储量的探明是采用三维地震勘探技术的结果。下列四幅地震波示意图中表示海底储有石油的是（ ）
A
2
地球的外部圈层结构
大气圈 · 水圈 · 生物圈
地球的外部圈层包括大气圈、水圈、生物圈等。
地球的外部圈层结构
岩石圈的表面高低不平，被大气圈、水圈和生物圈覆盖。
04
02
供给生物生长必备的元素（氮、氧）。
减少宇宙射线及紫外线的影响。
减小地表温差，保证了液态水的形成。
产生各种天气现象。
大气圈的作用
03
01
大气圈
由气体和悬浮物质组成的复杂系统，主要成分为氮气和氧气。
第二章
02
水资源的数量和质量直接影响人类生产生活活动。
通过水循环各环节塑造地表形态。
水圈的作用
01
水圈
地表和近地表的各种形态水体的总称，主体是海洋，还包括陆地上的河流、湖泊、沼泽、冰川、地下水等。
液态水、固态水、气态水
第三章
连续不规则
如何理解“水圈是一个连续但不规则的圈层”？
①水圈由各种水体组成，并通过水的固、液、气三态的变化，使各种水体可以相互转化﹐构成一个连续的圈层;
②由于水的三态变化，地球上的各种水体可以相互转化，通过水循环构成一个动态的圈层;
③各种水体在数量上和空间分布上存在着很大差异，因而水圈又是一个不规则的圈层。
对大气圈的影响：绿色植物通过光合作用吸收二氧化碳、释放氧气，降低大气中的二氧化碳浓度，调节气温。
对水圈的影响：生物影响一些元素在水中的迁移和沉淀过程；生物体中的水通过被吸收和排出，以及在生命系统内部的运动，参与着水的循环。
对岩石圈的影响：生物风化作用和生物成矿作用。
生物圈对地球其他圈层的影响
生物圈
生物圈不独占任何空间，而是分别渗透于大气圈的底部、水圈的全部和岩石圈的上部，厚度约为20km。
地球表层生物的总称。
第五章
核心部分：地面以上100m-水面以下200m。
02
地球的外部圈层结构
认识大气圈、水圈、生物圈和岩石圈及其相互联系。
各圈层相互联系，相互制约，相互渗透，甚至相互重叠，共同构成人类赖以生存和发展的自然环境。
人类活动要遵循自然地理环境的整体性规律，并以此指导人们的生产、生活实践，以达到人地协调发展。
地球的圈层结构
外部圈层
内部圈层
划分依据
分层
岩石圈：内部圈层与外部圈层交接过渡的一个圈层
生物圈
大气圈
水圈
地壳
地幔
地核
莫霍界面
古登堡界面
纵波
横波
地震波
记忆：一波二面三层四圈
思维导图
第一单元重点问题：
1.地球内部圈层示意图（注意岩石圈、软流层、界面）
2.地质年代表？ 地球的演化特点？
3.影响太阳辐射的因素。（青藏高原、四川盆地）
4.太阳活动的类型及其影响。
5.地球的特殊性——存在生命的条件及原因？
