鄄城县2023-2024学年高二上学期9月月考
物理试题
一、单项选择题（本题共10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项是符合题目要求的。）
1. 以下说法正确是
A. 导体中的电流是正电荷的定向移动形成的
B. 电荷定向移动的速率等于电流的传导速率
C. 导体中横截面积越大的地方运动电荷的平均速率越大
D. 单位时间内通过导体横截面的电荷量越大，电流越大
2. 关于电阻、电压和电流下列说法中错误的是（　　）
A. 由R=可知，电阻与电压、电流都有关
B. 半导体的电阻率随温度的升高而减小
C. 金属的电阻率随温度的升高而增大
D. 由R=ρ可知，导体的电阻与导体的长度和横截面积都有关系
3. 关于金属丝的电阻及其电阻率，下列说法正确的是（　　）
A. 把一根金属丝截成等长的三段，则每段的电阻率都是原来的
B. 将金属丝均匀地拉长至原来长度的两倍，则金属丝的电阻变为原来的两倍
C. 将金属丝对折后拧成一股，其电阻变为原来的四分之一
D. 电阻率是反映材料导电性能的物理量，电阻率越大的导体对电流的阻碍作用越小
4. 某导体中的电流与其两端电压的关系如图所示，下列说法正确的是（　　）
A. 导体是非线性元件，曲线上某点切线的斜率表示相应状态的电阻
B. 导体两端加5V电压时，导体的电阻为10Ω
C. 随着导体两端电压的增大，导体的电阻不断减小
D. 导体两端加12V电压时，每秒内通过导体横截面的电量为1.5C

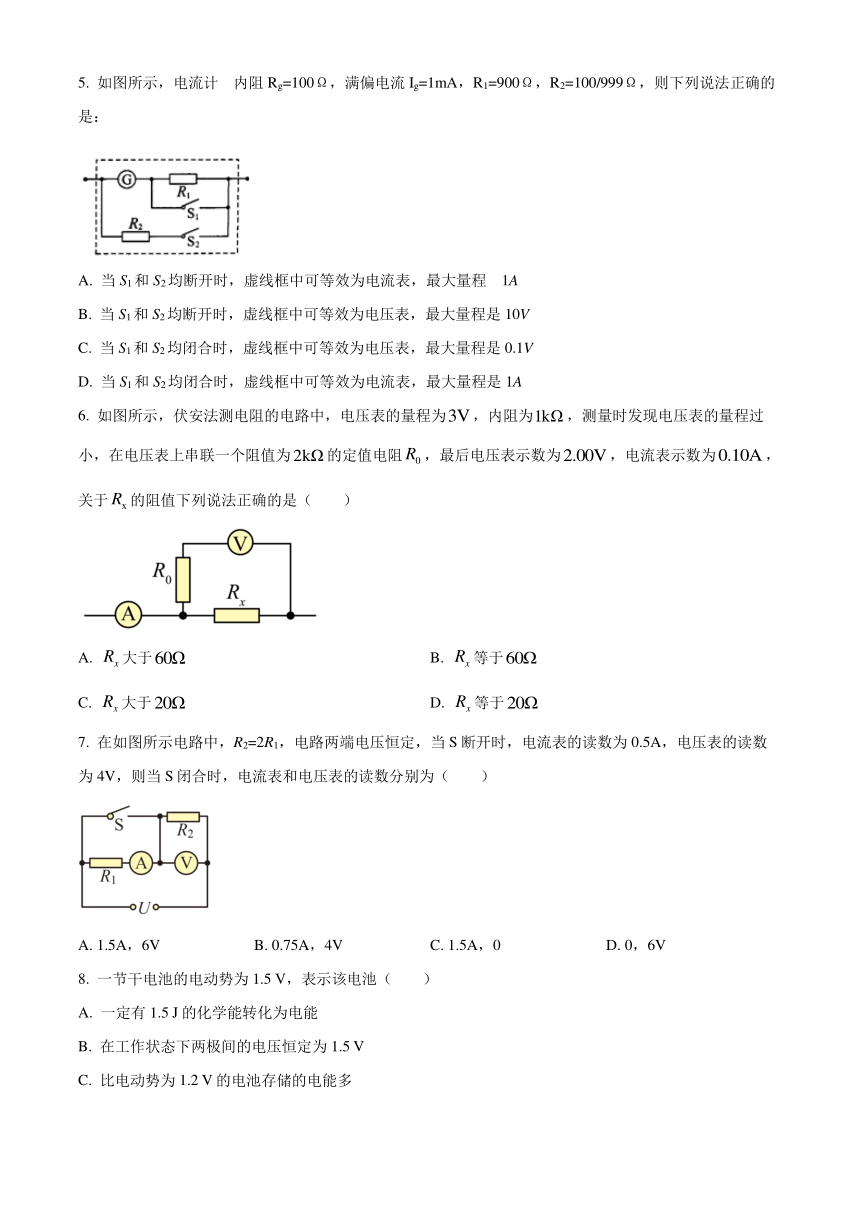

5. 如图所示，电流计内阻Rg=100Ω，满偏电流Ig=1mA，R1=900Ω，R2=100/999Ω，则下列说法正确的是：
A. 当S1和S2均断开时，虚线框中可等效为电流表，最大量程1A
B. 当S1和S2均断开时，虚线框中可等效为电压表，最大量程是10V
C. 当S1和S2均闭合时，虚线框中可等效为电压表，最大量程是0.1V
D. 当S1和S2均闭合时，虚线框中可等效为电流表，最大量程是1A
6. 如图所示，伏安法测电阻的电路中，电压表的量程为，内阻为，测量时发现电压表的量程过小，在电压表上串联一个阻值为的定值电阻，最后电压表示数为，电流表示数为，关于的阻值下列说法正确的是（　　）
A. 大于 B. 等于
C. 大于 D. 等于
7. 在如图所示电路中，R2=2R1，电路两端电压恒定，当S断开时，电流表的读数为0.5A，电压表的读数为4V，则当S闭合时，电流表和电压表的读数分别为（　　）
A. 1.5A，6V B. 0.75A，4V C. 1.5A，0 D. 0，6V
8. 一节干电池的电动势为1.5 V，表示该电池（　　）
A. 一定有1.5 J的化学能转化为电能
B. 在工作状态下两极间的电压恒定为1.5 V
C. 比电动势为1.2 V的电池存储的电能多
D. 将1 C的正电荷在电源内部由负极移送到正极过程中，非静电力做了1.5 J的功
9. 如图所示的电路中，当变阻器R3的滑片向上移动时（ ）
A. 电压表示数变小，电流表示数变大
B. 电压表示数变大，电流表示数变小
C. 电压表示数变大，电流表示数变大
D. 电压表示数变小，电流表示数变小
10. 如图所示，甲、乙为两个独立电源（外电路为纯电阻电路）的路端电压与通过它们的电流I的关系图线，下列说法中正确的是（　　）
A. 路端电压都为U0时，它们的内电阻相等
B. 电流都是I0时，两电源的内电压相等
C. 电源甲的电动势大于电源乙的电动势
D. 电源甲的内阻小于电源乙的内阻
二、多项选择题（本题共5小题，每小题6分，共30分。在每小题给出的四个选项中，有多项符合题目娶求。全部选对的得6分。选对但不全的得3分，有选错的得0分。）
11. 如图为一块手机电池的文字说明，下列说法正确的是（ ）
A. 该电池的容量为500mA·h B. 该电池的电动势为3.6V
C. 该电池在工作时的电流为500mA D. 若电池以10mA的电流工作，可用50h

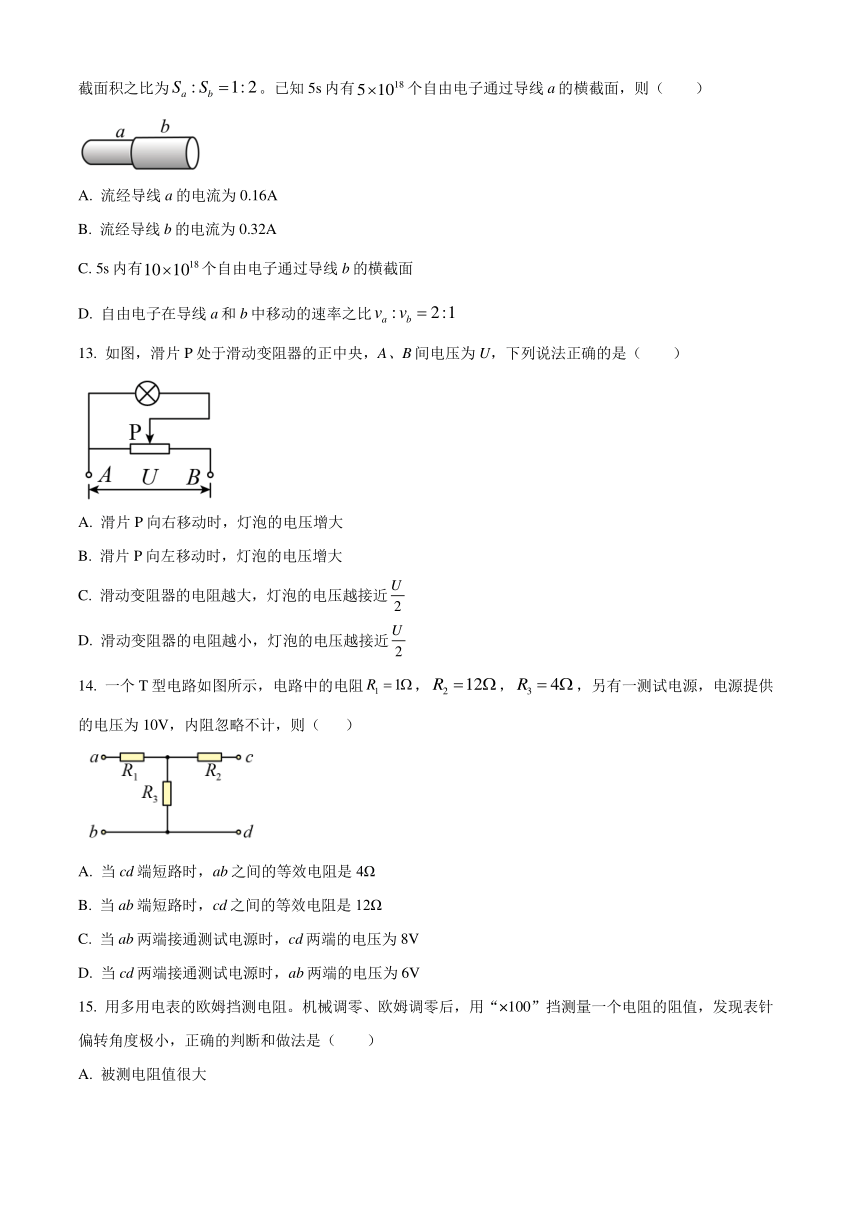

12. 如图所示，两段长度和材料相同、各自粗细均匀金属导线a、b，单位体积内的自由电子数相等，横截面积之比为。已知5s内有个自由电子通过导线a的横截面，则（　　）
A. 流经导线a的电流为0.16A
B. 流经导线b的电流为0.32A
C. 5s内有个自由电子通过导线b的横截面
D. 自由电子在导线a和b中移动的速率之比
13. 如图，滑片P处于滑动变阻器的正中央，A、B间电压为U，下列说法正确的是（　　）
A. 滑片P向右移动时，灯泡的电压增大
B. 滑片P向左移动时，灯泡的电压增大
C. 滑动变阻器的电阻越大，灯泡的电压越接近
D. 滑动变阻器的电阻越小，灯泡的电压越接近
14. 一个T型电路如图所示，电路中的电阻，，，另有一测试电源，电源提供的电压为10V，内阻忽略不计，则（ ）
A. 当cd端短路时，ab之间的等效电阻是4Ω
B. 当ab端短路时，cd之间的等效电阻是12Ω
C. 当ab两端接通测试电源时，cd两端的电压为8V
D. 当cd两端接通测试电源时，ab两端的电压为6V
15. 用多用电表的欧姆挡测电阻。机械调零、欧姆调零后，用“×100”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是（　　）
A. 被测电阻值很大
B. 被测电阻值很小
C. 为了把电阻值测得更准一些，应换用“×1k”挡，重新欧姆调零后再测量
D. 为了把电阻值测得更准一些，应换用“×10”挡，重新欧姆调零后再测量
三、填空题：（本题共2小题，每空2分，电路图4分，共20分）

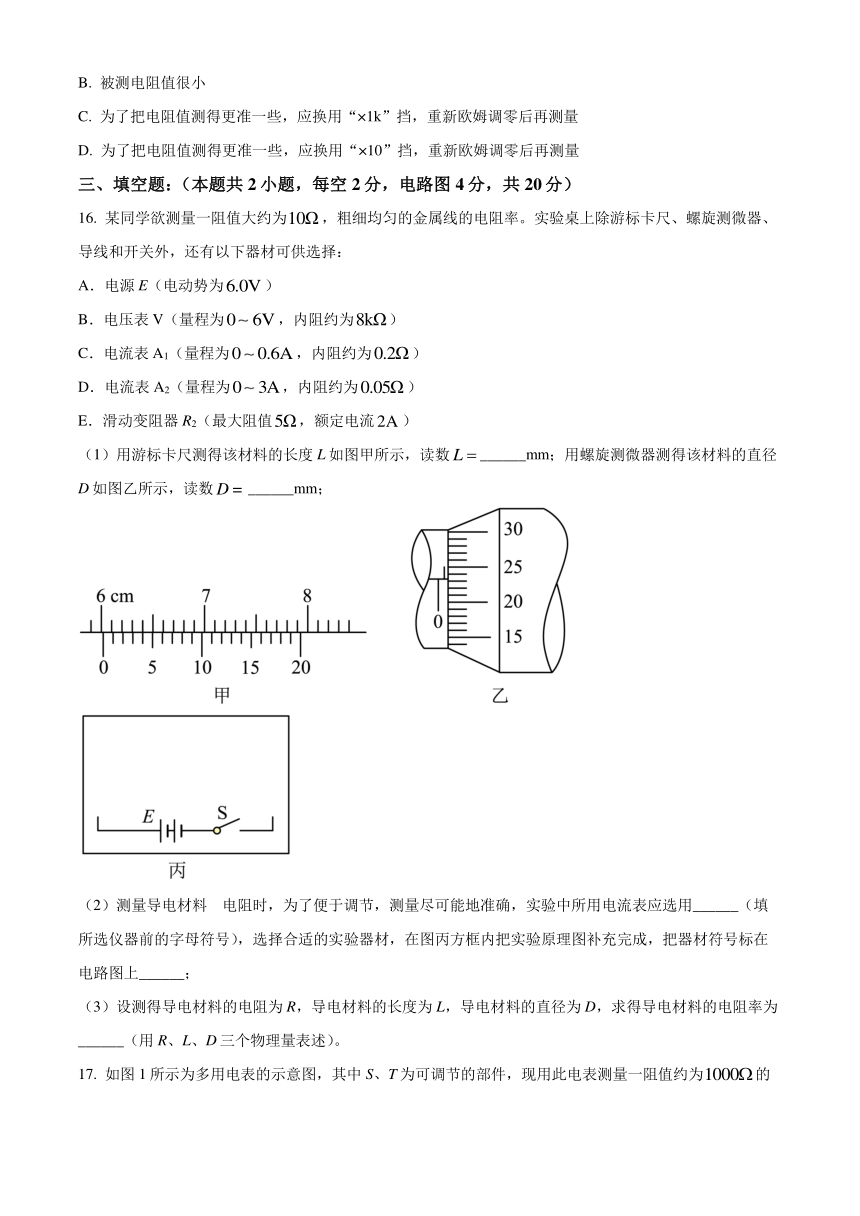

16. 某同学欲测量一阻值大约为，粗细均匀的金属线的电阻率。实验桌上除游标卡尺、螺旋测微器、导线和开关外，还有以下器材可供选择：
A．电源E（电动势为）
B．电压表V（量程为，内阻约为）
C．电流表A1（量程为，内阻约为）
D．电流表A2（量程为，内阻约为）
E．滑动变阻器R2（最大阻值，额定电流）
（1）用游标卡尺测得该材料的长度L如图甲所示，读数______mm；用螺旋测微器测得该材料的直径D如图乙所示，读数______mm；
（2）测量导电材料电阻时，为了便于调节，测量尽可能地准确，实验中所用电流表应选用______（填所选仪器前的字母符号），选择合适的实验器材，在图丙方框内把实验原理图补充完成，把器材符号标在电路图上______；
（3）设测得导电材料的电阻为R，导电材料的长度为L，导电材料的直径为D，求得导电材料的电阻率为______（用R、L、D三个物理量表述）。
17. 如图1所示为多用电表的示意图，其中S、T为可调节的部件，现用此电表测量一阻值约为的定值电阻，部分操作步骤如下：
（1）选择开关应调到电阻挡的______填“”、“”、“”或“”位置．
（2）将红、黑表笔分别插入“”、“”插孔，把两笔尖相互接触，调节______填“S”或“T”，使电表指针指向______填“左侧”或“右侧”的“0”位置．
（3）将红、黑表笔的笔尖分别与电阻两端接触，电表示数如图2所示，该电阻的阻值为______
四、计算题：（本题共2小题，18题10分，19题10分，共20分）。
18. 如图所示是一提升重物用的直流电动机工作时的电路图．电动机的内阻r=0.8 Ω，电路中另一电阻R=10 Ω，直流电压U=160 V，电压表示数UV=110 V．试求：
（1）输入电动机的电功率；
（2）若电动机以v=1 m/s匀速竖直向上提升重物，求该重物的质量．(g取10 m/s2)．
19. 如图所示的电路中，当开关S接a点时，标有“4V 8 W”的小灯泡L正常发光，当开关S接b点时，通过电阻R的电流为1 A，这时电阻R两端的电压为5 V。求：
（1）电阻R的阻值；
（2）电源的电动势和内阻。
鄄城县2023-2024学年高二上学期9月月考
物理试题 答案 解析
一、单项选择题（本题共10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项是符合题目要求的。）
1. 以下说法正确的是
A. 导体中的电流是正电荷的定向移动形成的
B. 电荷定向移动的速率等于电流的传导速率
C. 导体中横截面积越大的地方运动电荷的平均速率越大
D. 单位时间内通过导体横截面的电荷量越大，电流越大
【答案】D
【解析】
【详解】电荷的定向移动形成电流，在金属导体中形成电流时，定向移动的是电子．在电解液中形成电流时，正离子和负离子都在定向移动，故A错误；电流的传递速率等于光速，电荷定向移动的速度很小，远远小于电流传导的速度，故B错误；由电流的微观表达式可知，I=nqvS可知，导体中横截面积越大的地方运动电荷的平均速率越小，故C错误；根据电流的定义 可知，单位时间内通过导体横截面的电荷数越多电流越大，故D正确．
【名师点睛】本题要注意无论是正电荷还是负电荷，只要定向移动都会形成电流，不要将电流的形成速度与电流的方向的规定混淆；同时注意电流的微观表达式的应用．
2. 关于电阻、电压和电流下列说法中错误的是（　　）
A. 由R=可知，电阻与电压、电流都有关
B. 半导体的电阻率随温度的升高而减小
C. 金属的电阻率随温度的升高而增大
D. 由R=ρ可知，导体的电阻与导体的长度和横截面积都有关系
【答案】A
【解析】
【分析】导体电阻由导体材料、长度、横截面积决定，与电压、电流无关；金属材料的电阻率越大，导电能力越差，材料的电阻率由材料决定，受温度影响；根据电阻定律分析答题．
【详解】A项：导体电阻由导体材料、长度、横截面积决定，与电压、电流无关，故A错误；
B、C项：金属材料的电阻率越大，导电能力越差，材料的电阻率由材料决定，受温度影响，但半导体的电阻率随温度的升高而减小故B、C正确；
D项：由电阻定律可知导体的电阻与导体的长度和横截面积都有关系．则D正确．
因选错误的，故选A．
【点睛】本题考查了电阻率、电流定义式、电阻等问题，涉及的知识点较多，但难度不大，是一道基础题，熟练掌握基础知识即可正确解题．
3. 关于金属丝的电阻及其电阻率，下列说法正确的是（　　）
A. 把一根金属丝截成等长的三段，则每段的电阻率都是原来的
B. 将金属丝均匀地拉长至原来长度的两倍，则金属丝的电阻变为原来的两倍
C. 将金属丝对折后拧成一股，其电阻变为原来的四分之一
D. 电阻率是反映材料导电性能的物理量，电阻率越大的导体对电流的阻碍作用越小
【答案】C
【解析】
【详解】A．金属丝的电阻率与金属丝的长度无关，把一根金属丝截成等长的三段，则每段的电阻率仍与原来的相同，故A错误；
B．根据
将金属丝均匀地拉长至原来长度的两倍，则长度变为原来的两倍，横截面积变为原来的一半，则电阻变为原来的4倍，故B错误；
C．将金属丝对折后拧成一股，则长度变为原来的一半，横截面积变为原来两倍，则电阻变为原来的四分之一，故C正确；
D．电阻率越大导体对电流的阻碍作用越大，故D错误。
故选C。
4. 某导体中的电流与其两端电压的关系如图所示，下列说法正确的是（　　）
A. 导体是非线性元件，曲线上某点切线的斜率表示相应状态的电阻
B. 导体两端加5V电压时，导体的电阻为10Ω
C. 随着导体两端电压的增大，导体的电阻不断减小
D. 导体两端加12V电压时，每秒内通过导体横截面的电量为1.5C
【答案】D
【解析】
【详解】A．导体是非线性元件，曲线上某点切线的斜率不表示相应状态的电阻，电阻为该状态下的，故选项A错误；
B．导体两端加5V电压时，导体的电阻为
故选项B错误；
C．随着导体两端电压的增大，导体的电阻不断增加，故选项C错误；
D．导体两端加12V电压时，电流为，故每秒内通过导体横截面的电量为
故选项D正确；
故选D。
5. 如图所示，电流计的内阻Rg=100Ω，满偏电流Ig=1mA，R1=900Ω，R2=100/999Ω，则下列说法正确的是：
A. 当S1和S2均断开时，虚线框中可等效为电流表，最大量程是1A
B. 当S1和S2均断开时，虚线框中可等效为电压表，最大量程是10V
C. 当S1和S2均闭合时，虚线框中可等效为电压表，最大量程0.1V
D. 当S1和S2均闭合时，虚线框中可等效为电流表，最大量程是1A
【答案】D
【解析】
【详解】AB：当S1和S2均断开时，表头与R1串联，所以虚线框中可等效为电压表．最大量程．故AB两项错误．
CD：当S1和S2均闭合时，R1被短路，R2与表头并联，所以虚线框中可等效为电流表，最大量程．故C项错误，D项正确．
【点睛】表头与电阻串联，可等效为电压表；表头与电阻并联，可等效为电流表．再根据串并联关系求出最大量程．
6. 如图所示，伏安法测电阻的电路中，电压表的量程为，内阻为，测量时发现电压表的量程过小，在电压表上串联一个阻值为的定值电阻，最后电压表示数为，电流表示数为，关于的阻值下列说法正确的是（　　）
A. 大于 B. 等于
C. 大于 D. 等于
【答案】A
【解析】
【详解】电压表与电阻串联，定值电阻两端电压等于电压表电压的倍，电压表示数为，则待测电阻两端电压为
电阻的测量值
由图示电路图可知，电流表采用外接法，由于电压表的分流作用，电流表的测量值偏大，
由欧姆定律可知，待测电阻的测量值小于真实值，电阻的测量值为，则大于，故A正确，BCD错误；
故选A。
7. 在如图所示电路中，R2=2R1，电路两端电压恒定，当S断开时，电流表的读数为0.5A，电压表的读数为4V，则当S闭合时，电流表和电压表的读数分别为（　　）
A. 1.5A，6V B. 0.75A，4V C. 1.5A，0 D. 0，6V
【答案】D
【解析】
【详解】由题图可知，当S断开时，电阻R1和R2串联
U2=U=U=4V
解得
U=6V
当S闭合时，R1被短路，电路中只有电阻R2，电流表读数为0，电压表读数为6V
故选D。
8. 一节干电池的电动势为1.5 V，表示该电池（　　）
A. 一定有1.5 J的化学能转化为电能
B. 在工作状态下两极间的电压恒定为1.5 V
C. 比电动势为1.2 V的电池存储的电能多
D. 将1 C的正电荷在电源内部由负极移送到正极过程中，非静电力做了1.5 J的功
【答案】D
【解析】
【分析】
【详解】AD．电源电动势的大小表征了电源把其它形式的能转化为电能的本领大小，电动势在数值上等于将1C电量的正电荷从电源的负极移到正极过程中非静电力做的功，即一节干电池的电动势为1.5V，表示该电池能将1C电量的正电荷由负极移送到正极的过程中，非静电力做了1.5J的功，D正确，A错误；
B．工作状态时两极间的电压为路端电压，小于电源的电动势；B错误；
C．电动势大的说明电源把其它形式的能转化为电能的本领大，但电动势大的存储的电能不一定多，C错误。
故选D。
9. 如图所示的电路中，当变阻器R3的滑片向上移动时（ ）
A. 电压表示数变小，电流表示数变大
B. 电压表示数变大，电流表示数变小
C. 电压表示数变大，电流表示数变大
D. 电压表示数变小，电流表示数变小
【答案】B
【解析】
【分析】
【详解】当变阻器R3的滑片向上移动时，R3接入电路的阻值增加，整个电路总电阻增加，总电流强度减小，内电压降低，路端电压升高，电压表示数增加；流过R1的电流减小，加在R1两端的电压降低，因此加在R2两端的电压升高，流过R2的电流增大，由于总电流减小，因此流过电流表的电流减小，故B正确，ACD错误。
故选B。
10. 如图所示，甲、乙为两个独立电源（外电路为纯电阻电路）路端电压与通过它们的电流I的关系图线，下列说法中正确的是（　　）
A. 路端电压都为U0时，它们的内电阻相等
B. 电流都是I0时，两电源的内电压相等
C. 电源甲的电动势大于电源乙的电动势
D. 电源甲的内阻小于电源乙的内阻
【答案】C
【解析】
【分析】
【详解】A．甲、乙两图线的交点坐标为（I0，U0），路端电压与干路电流均相等，说明两电源的外电阻相等，故A错误；
D．图线的斜率的绝对值表示电源内阻，图线甲的斜率的绝对值大于图线乙的斜率的绝对值，表明电源甲的内阻大于电源乙的内阻，故D错误；
C．图线与U轴交点的坐标值表示电动势的大小，由图线可知，电源甲的电动势大于电源乙的电动势，故C正确；
B．电源的内电压等于通过电源的电流与电源内阻的乘积，即U内=Ir，因为电源甲的内阻比电源乙的内阻大，所以当电流都为I0时，电源甲的内电压较大，故B错误。
故选C。
二、多项选择题（本题共5小题，每小题6分，共30分。在每小题给出的四个选项中，有多项符合题目娶求。全部选对的得6分。选对但不全的得3分，有选错的得0分。）
11. 如图为一块手机电池的文字说明，下列说法正确的是（ ）
A. 该电池的容量为500mA·h B. 该电池的电动势为3.6V
C. 该电池在工作时的电流为500mA D. 若电池以10mA的电流工作，可用50h
【答案】ABD
【解析】
【详解】AB．电池上的3.6V表示电动势，500mA·h表示电池充满电时的电荷量，故AB正确；
C．由于不知道电池的工作时间，所以无法计算放电电流，故C错误；
D．若电池以10mA的电流工作，则工作时间为
故D正确。
故选ABD。
12. 如图所示，两段长度和材料相同、各自粗细均匀的金属导线a、b，单位体积内的自由电子数相等，横截面积之比为。已知5s内有个自由电子通过导线a的横截面，则（　　）
A. 流经导线a的电流为0.16A
B. 流经导线b的电流为0.32A
C. 5s内有个自由电子通过导线b的横截面
D. 自由电子在导线a和b中移动的速率之比
【答案】AD
【解析】
【详解】A．流过导线a的电流为
故A正确；
B．因a、b串联，通过的电流相等，所以流过导线b的电流为0.16A，故B错误；
C．因a、b串联，所以通过两导线的电量相等，即5s内有个自由电子通过导线b的横截面，故C错误；
D．由
知当其它条件相同，自由电子移动速率与截面积成反比，则有
故D正确。
故选AD。
13. 如图，滑片P处于滑动变阻器的正中央，A、B间电压为U，下列说法正确的是（　　）
A. 滑片P向右移动时，灯泡的电压增大
B. 滑片P向左移动时，灯泡的电压增大
C. 滑动变阻器的电阻越大，灯泡的电压越接近
D. 滑动变阻器的电阻越小，灯泡的电压越接近
【答案】AD
【解析】
【详解】AB．滑动变阻器是分压式接法，灯泡与变阻器的左半部分并联后再与右半部分串联；滑动变阻器滑片向右移动时，串联部分电阻变小，并联电阻变大，并联部分分压变大，则灯泡两端电压增大，同理，滑片向左移动时，灯泡两端电压减小，故A正确B错误；
CD．滑动变阻器的电阻越小，则并联部分电阻越接近滑动变阻器的左半部分电阻，由于滑片处于滑动变阻器的正中央，故此时灯泡的电压越接近，故C错误D正确。
故选AD。
14. 一个T型电路如图所示，电路中的电阻，，，另有一测试电源，电源提供的电压为10V，内阻忽略不计，则（ ）
A. 当cd端短路时，ab之间的等效电阻是4Ω
B. 当ab端短路时，cd之间的等效电阻是12Ω
C. 当ab两端接通测试电源时，cd两端的电压为8V
D. 当cd两端接通测试电源时，ab两端的电压为6V
【答案】AC
【解析】
【详解】A．当cd端短路时，ab间电路的结构是：电阻R2、R3并联后与R1串联，等效电阻为
故A正确；
B．当ab端短路时，cd之间电路结构是：电阻R1、R3并联后与R2串联，等效电阻为
故B错误；
C．当ab两端接通测试电源时，cd两端电压等于电阻R3两端的电压，为
故C正确；
D．当cd两端接通测试电源时，ab两端的电压等于电阻R3两端的电压，为
故D错误。
故选AC。
15. 用多用电表的欧姆挡测电阻。机械调零、欧姆调零后，用“×100”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是（　　）
A. 被测电阻值很大
B. 被测电阻值很小
C. 为了把电阻值测得更准一些，应换用“×1k”挡，重新欧姆调零后再测量
D. 为了把电阻值测得更准一些，应换用“×10”挡，重新欧姆调零后再测量
【答案】AC
【解析】
【详解】AB．欧姆表的表盘与电流计的刻度相反，即满偏刻度处电阻为零，电流为零时对应电阻无穷大，则可知，当偏转较小时，说明这个电阻较大； A正确，B错误；
CD．为了准确测量，应换用大挡位，使偏角增大，读数更准确，故应换用“×1k”挡，重新欧姆调零后再测量，C正确，D错误。
故选AC。
三、填空题：（本题共2小题，每空2分，电路图4分，共20分）
16. 某同学欲测量一阻值大约为，粗细均匀的金属线的电阻率。实验桌上除游标卡尺、螺旋测微器、导线和开关外，还有以下器材可供选择：
A．电源E（电动势为）
B．电压表V（量程为，内阻约为）
C．电流表A1（量程为，内阻约为）
D．电流表A2（量程为，内阻约为）
E．滑动变阻器R2（最大阻值，额定电流）
（1）用游标卡尺测得该材料的长度L如图甲所示，读数______mm；用螺旋测微器测得该材料的直径D如图乙所示，读数______mm；
（2）测量导电材料的电阻时，为了便于调节，测量尽可能地准确，实验中所用电流表应选用______（填所选仪器前的字母符号），选择合适的实验器材，在图丙方框内把实验原理图补充完成，把器材符号标在电路图上______；
（3）设测得导电材料的电阻为R，导电材料的长度为L，导电材料的直径为D，求得导电材料的电阻率为______（用R、L、D三个物理量表述）。
【答案】 ①. 60.20 ②. 0.732##0.731##0.733##0.734 ③. C ④. 见解析 ⑤.
【解析】
【详解】（1）[1]20分度游标卡尺的精确值为0.05mm，游标卡尺的读数为
[2]螺旋测微器的精确值为0.01mm，螺旋测微器读数为
（2）[3][4]干路最大电流约为
则实验中所用电流表应选用电流表选，即选择C。滑动变阻器的最大阻值较小，采用分压式接法，待测电阻远小于电压表内阻，采用电流表外接法，电路图如图所示
（3）[5]根据电阻定律
解得
17. 如图1所示为多用电表的示意图，其中S、T为可调节的部件，现用此电表测量一阻值约为的定值电阻，部分操作步骤如下：
（1）选择开关应调到电阻挡的______填“”、“”、“”或“”位置．
（2）将红、黑表笔分别插入“”、“”插孔，把两笔尖相互接触，调节______填“S”或“T”，使电表指针指向______填“左侧”或“右侧”的“0”位置．
（3）将红、黑表笔的笔尖分别与电阻两端接触，电表示数如图2所示，该电阻的阻值为______
【答案】 ①. ×100 ②. T ③. 右侧 ④. 1100
【解析】
【详解】用欧姆表测阻值约为1000Ω的定值电阻，部分操作步骤如下：
（1）选择开关应调到电阻挡的“×100”位置．
（2）将红、黑表笔分别插入“+”、“-”插孔，把两笔尖相互接触，调节欧姆调零旋钮T，使电表指针指向右侧的“0”位置．
（3）将红、黑表笔的笔尖分别与电阻两端接触，由图2所示可知，该电阻的阻值为11×100=1100Ω．
故答案为（1）×100；（2）T；右侧；（3）1100．
四、计算题：（本题共2小题，18题10分，19题10分，共20分）。
18. 如图所示是一提升重物用的直流电动机工作时的电路图．电动机的内阻r=0.8 Ω，电路中另一电阻R=10 Ω，直流电压U=160 V，电压表示数UV=110 V．试求：
（1）输入电动机的电功率；
（2）若电动机以v=1 m/s匀速竖直向上提升重物，求该重物的质量．(g取10 m/s2)．
【答案】（1）550 W；（2）53 kg
【解析】
【详解】（1）电动机和电阻串联，所以电流相等．电阻R两端电压为：
U1=160-110=50V
通过电动机的电流大小为：
电动机输入的电功率为：
P=UI=110×5=550W．
（2）电动机的机械功率为：
P′=P-I2R=550W-25×0.8W=530W．
由P=mgv可得：
19. 如图所示的电路中，当开关S接a点时，标有“4V 8 W”的小灯泡L正常发光，当开关S接b点时，通过电阻R的电流为1 A，这时电阻R两端的电压为5 V。求：
（1）电阻R的阻值；
（2）电源的电动势和内阻。
【答案】（1）；（2）6V，1Ω
【解析】
【详解】（1）当开关S接b点时，电压为5V，电流为1A，由欧姆定律可得，电阻R的值为
（2）由公式
得，小灯泡的额定电流为
当开关接a时，根据闭合电路欧姆定律得
其中
当开关接b时，有
又
联立解得
r=1Ω
