2.2 网络配置
第2单元 网络应用
任务 1
认识网络设备
思考
0
日常上网需要些什么？
（设备、环境……）
任务一
1

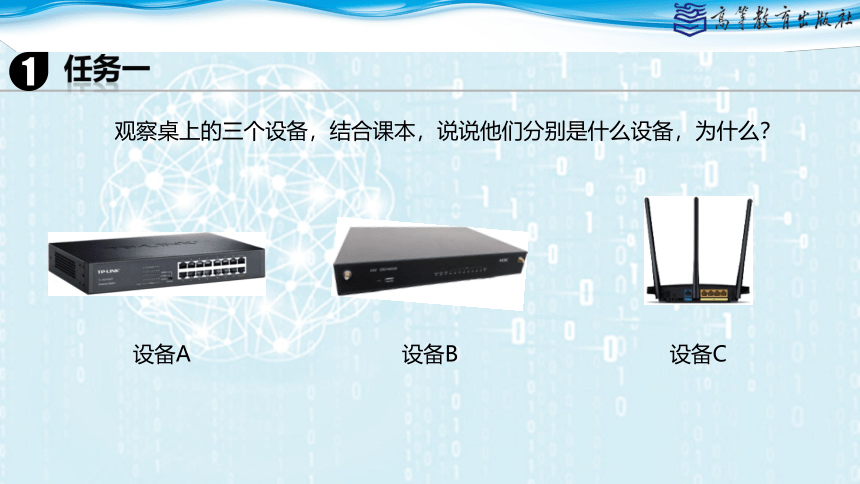

观察桌上的三个设备，结合课本，说说他们分别是什么设备，为什么？
设备A
设备B
设备C
特点
1
设备A
设备B
设备C
设 备
名 称
特 点

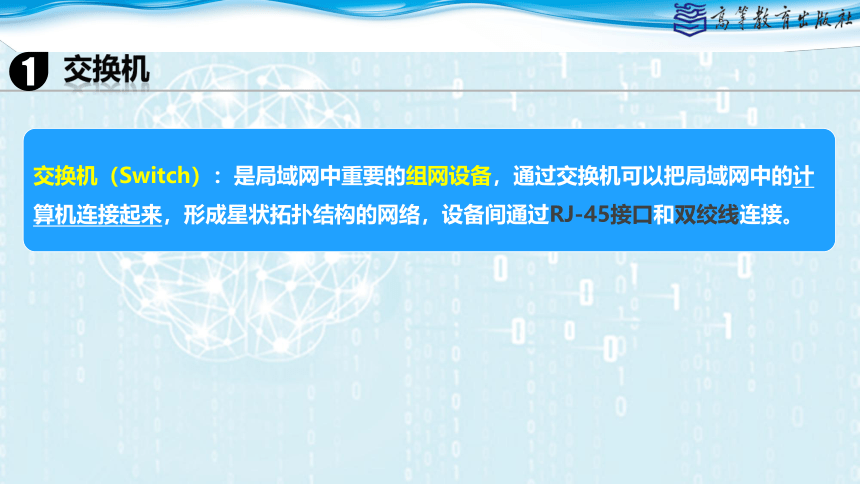

交换机
1

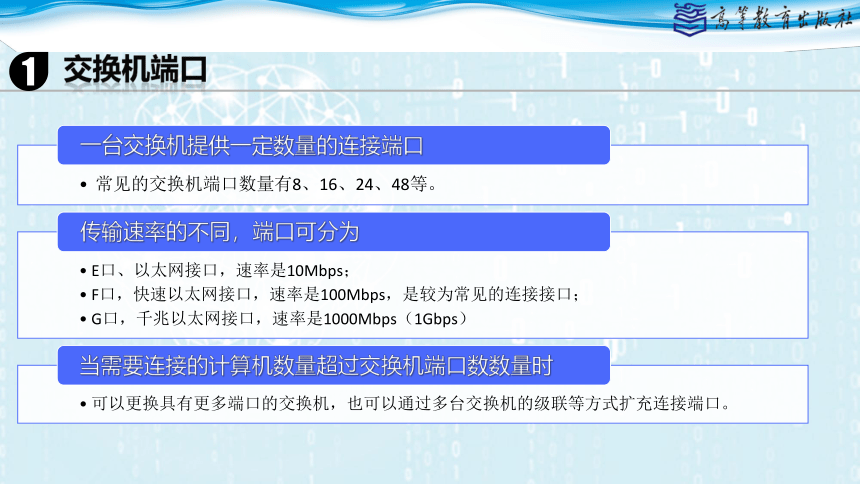

交换机端口
1

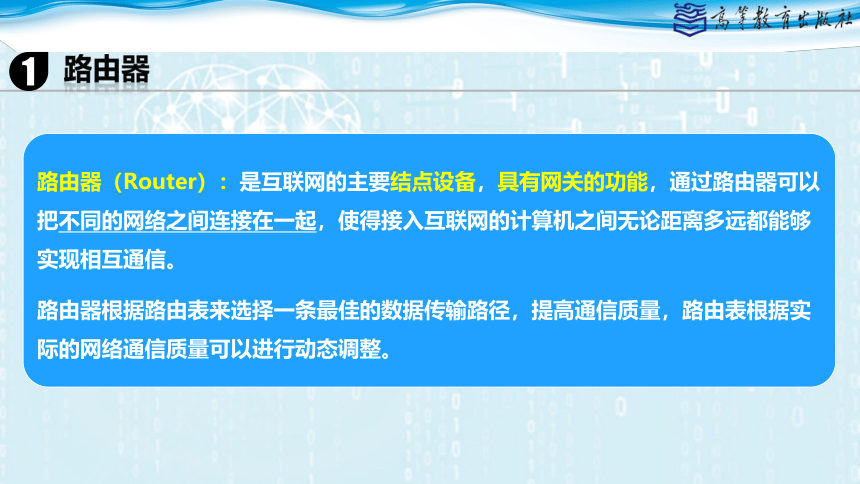

路由器
1

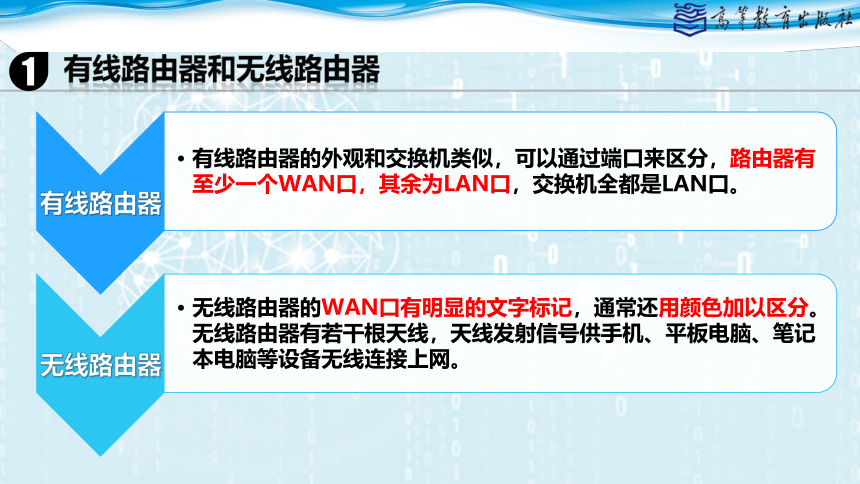

有线路由器和无线路由器
1

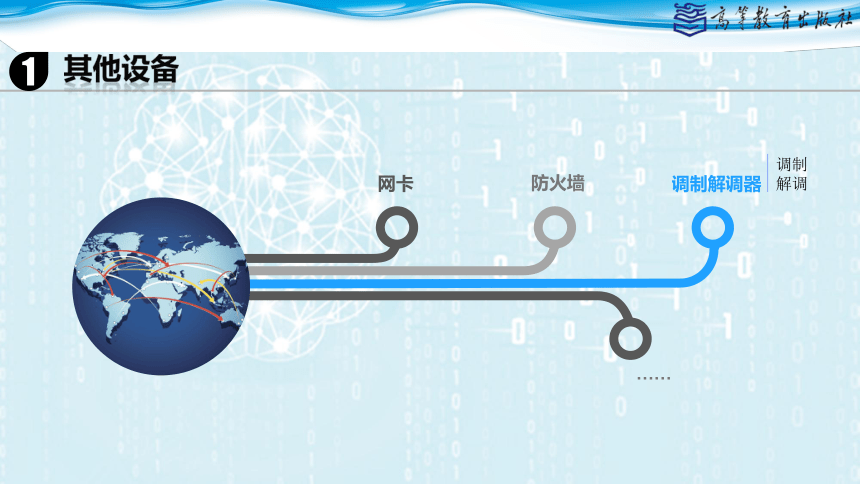

其他设备
1
网卡
防火墙
……
调制
解调
调制解调器

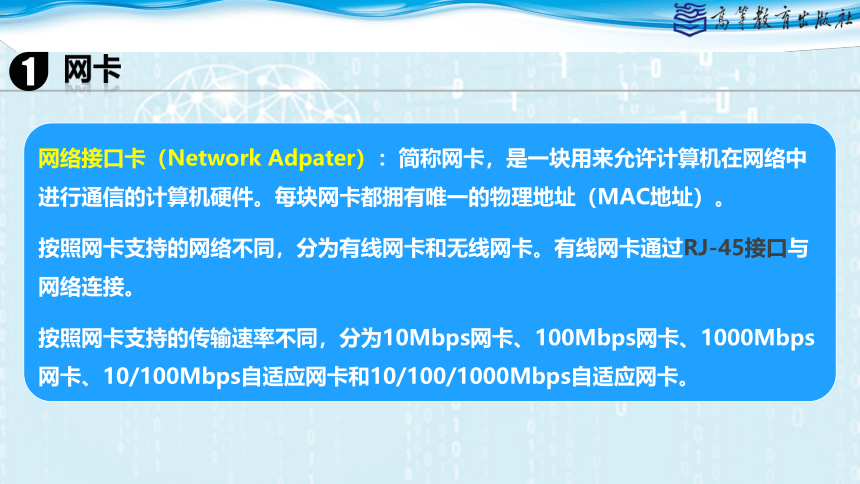

网卡
1
防火墙
1
防火墙（Firewall）
防火墙通过在网络边界上建立相应的网络通信监控系统，形成一个安全网关（Security Gateway），根据用户定义的安全策略控制过滤网络之间的通信，从而在内部网络和外部网络之间、专用网络和公共网络之间构造保护屏障，以阻挡入侵和非法访问，防止外部网络用户未经授权访问内部网络，或内部网络用户未经授权访问外部网络，防火墙的功能与现实生活中的门卫类似。
调制解调器
1
实践体验
1
观察学校计算机网络
学校计算机网络是一个典型的局域网，通常会由不同的子网组成，一个计算机教
室通常也会配置成一个独立的局域网。
观察学校计算机网络（以计算机教室为例）
实践体验
1
2. 观察交换机
仔细观察交换机的外壳，可以获得交换机的一些信息。图2-14所示是一台D-Link的DES-1024R 型交换机，有24个10/100 Mbps 自适应接口，每个接口对应一个指示灯。
①你观察到的交换机型号为（ ）、
接口数为（ ）。
②你查询到的同一种交换机接口速率为（ ）。
实践体验
1
2. 观察交换机
仔细观察路由器的外壳，可以获得路由器的一些基础信息。图2-15所示是一台H3C的ER3108GW型路由器，有1个WAN口，8个LAN口，每个接口对应一个指示灯。路由器背面铭牌上还标有它的默认IP地址：192.168.1.1.
①你观察到的路由器型号为（ ）、
接口数为（ ）。
②你查询到的同一种路由器接口速率为（ ）。
讨论
1
有必要！
没必要！
在学校计算机教室中有没有必要安装调制解调器和防火墙？
任务 2
连接网络
网络接入方式
2
任务一 分组讨论、完成图表。
{9DCAF9ED-07DC-4A11-8D7F-57B35C25682E}网络接入方式分析表
对应局域网
网络核心
覆盖范围
网络设备
接入方式
应用情境
网络配置
2
不同设备具有不同的功能，配置的原理和方式不同。
（1）终端设备的配置
（2）宽带无线路由器的配置
IP地址（动态、静态）
WAN设置
LAN设置
DHCP设置
无线设置
典型家庭上网连接方式
2
个人和家庭上网需要向网络服务提供商申请上网账号，并选择合适的上网方案。
常用接入方式：
（2）LAN接入
（3）ADSL拨号接入
（1）光纤入户接入
实践体验
2
规划家庭网络
规划家庭网络需要考虑上网需求、房间布局、原有网络基础 网络接人方式，成本等因素。 典型家庭上网连接方式能满足大部分用户的上网需求，但当室内有多个楼层或房间时，无线网络信号会衰减，影响上网质量，此时可以考虑采用一个无线路由器加多个无线AP的方式来组建家庭无线局域网。
实践体验·规划家庭网络
2
1. 家庭网络现有情况
小明家的网络平面布线图，如图2-18所示，网络的基本情况和需求见表2-3.
实践体验·规划家庭网络
2
2. 设计方案
原有的家庭网络本质上是ADSL拨号接入方式，在此基础上满足新的网络需求需要考虑原有网线的接口位置、附近电源插座位置，以及网线传输能力等因素。
方案1:给其余房间配置无线路由器，入户端加光调制解调器。
方案2:给其他房间配置无线AP面板，人户端加光宽带无线路由器，原ADSL无线路由器更换为集成有AC(无线控制器）、PoE(以太网供电）功能的路由器。
比较简单，但缺无线电源插座
更适合！
实践体验·规划家庭网络
2
3. 无线网络配置步骤
①设置人户光宽带无线路由器，此环节通常由网络服务提供商上门完成。
②把路由器的WAN口与光宽带无线路由器连接。
③把房间的网线面板换成无线AP面板。
④把每个P的网线接入路由器。
⑤把AP的模式开关拨到Fit模式。
⑥设置路由器，设置无线网络，启用动态IP地址分配，启用AP管理功能。
具体的安装与设置可以参考产品官方使用说明。
实践体验·规划家庭网络
2
4. 终端接入验证
逐个启用AP,通过手机等无线终端搜索连接无线信号，验证网络是否连通。用带有线网口的笔记本电脑通过网线直连AP的网线接口测试网络是否连通。
PoE一体化路由器集成了路由器AC(无线控制器）、PoE(以太网供电）等功能，可以搭配TP-LINK AP面板组建无线网络。
讨论
2
带宽控制和管理功能？……
路由器？
……
选择宽带路由器的时候需要考虑哪些因素？
任务 3
排除网络故障
情境导入
3
部分机器无法正常接收教师机广播，存在网络故障。
故障分析
3
有线连接故障
原因通常是网线松动或网线损坏， 此时网线接口处指示灯不亮
遇到此类情况，处理方法（步骤）：
首先检查本地计算机网络接口上的网线是否松动、脱落；
其次检查网线另一端交换机、路由器等设备是否有通电运行， 网线是否松动、脱落；
最后使用测线仪检测网线是否正常。
故障分析与排除
3
{21E4AEA4-8DFA-4A89-87EB-49C32662AFE0}可能故障点分析
检查方法
检查结果
计算机网络接口
观察
交换机是否通电
观察
交换机网络接口
观察
路由器是否通电
观察
路由器网络接口
观察
网线是否正常
测线仪
故障分类
3
有线连接故障
3
{21E4AEA4-8DFA-4A89-87EB-49C32662AFE0}图标
描述
有线连接故障
网络配置故障
连接正常
无线连接故障
3
{21E4AEA4-8DFA-4A89-87EB-49C32662AFE0}图标
描述
未连接无线网络
无线网络配置故障
连接正常
主机安全故障
3
网络配置故障分析与排除
3
{21E4AEA4-8DFA-4A89-87EB-49C32662AFE0}可能故障点分析
检查方法
检查结果
本机IP地址配置故障
查看
本机DNS地址配置故障
查看
交换机配置故障
1查通电，2查接线，3查配置
路由器故障
1查通电，2查接线，3查配置
网络配置故障分析与排除
3
DNS地址未设置
实践体验
3
排除常见网络故障
网络故障具有偶发性。通过排除连接故障、主机配置故障等常见的故障，学会排除简单网络故障。
断开和恢复物理连接
观察并记录系统消息区网络连接图标在断开前、断开后、恢复连接后的变化。
实践体验 ·排除常见网络故障
3
2. 禁用和启用网络连接
在Windows 系统中进入“网络和共享中心”，单击“更改适配器设置”，打开“网络连接”窗口，右击网络连接图标，单击“禁用”命令后观察并记录系统消息区网络连接图标的变化过程。再次右击网络连接图标，单击“启用”命令。
实践体验·排除常见网络故障
3
3. 设置域名解析故障
在学校的机房局域网环境下按以下步骤测试DNS故障现象。
①用浏览器访问百度网站，成功访问之后，在Windows系统的命令行窗口中，用“ping www.baidu.com”命令查看百度网站的IP地址，并记录下来，如“104.193.88.77”。
②在图2-20所示的界面中，单击“状态”命令打开网络连接“状态”对话框，单击“详细信息”按钮，打开“网络连接详细信息”对话框，记录IP地址、子网掩码、网关、DNS服务器等信息，关闭对话框。
③在图2-20所示界面中，单击“属性”命令，打开“网络属性”对话框，选择“Internet协议版本4(TCP/IPv4)”后单击“属性”按钮，打开“Internet 协议版本4(TCP/IPv4)属性”对话框。把“首选DNS服务器”的IP地址设置为一个没有提供DNS服务的无效地址，可填写与本机同一网段的其他地址，或填写本机地址。
实践体验·排除常见网络故障
3
3. 设置域名解析故障
④在Windows 系统的命令行窗口中，用“ping www.baidu.com”命令再次查看百度网站的IP地址，此时将出现提示信息“ping求找不到主机 www.baidu.com.请检查该名称，然后重试”。
⑤用浏览器访问百度网站，此时浏览器无法访问页面。
⑥在浏览器地址栏中输入之前记录的百度首页的IP地址，此时可以打开部分页面，尝试一下搜索，但页面显示的内容不完整，单击搜索结果会出现“无法访问”的提示。
⑦把DNS服务器的地址重新设置为正确的IP地址后，重新访问网页。
实践体验·排除常见网络故障
3
4. 重置无线路由器
当出现无线路由配置错误、无线密码丢失等故障，导致无法正常使用网络时，可以采用重置无线路由器的方法进行处理。重置方法是在通电允许状态下，长按路由器的Reset按钮，直至所有灯均亮起后松开，重置成功后重新配置路由器。
讨论
3
因为……
因为……
为什么当DNS配置错误时，QQ软件能正常使用，但浏览器不能正常访问网站？
探究与合作·共享网络热点
3
通过手机等移动数据连接，可以向其他设备提供互联网连接，与附近的设备共享网络。
同学们可以以小组为单位，用老师的手机作为网络热点，其他同学用平板电脑等设备的Wi-Fi连接该网络热点，输入密码，进行上网。
探究与合作·了解5G移动网络
3
5G，即“第五代移动通信技术”
5G技术与计算机网络技术融合，建立了更为高速的移动互联网。5G的性能目标是提高数据传输速率、减少延迟、节省能源、降低成本、提高系统容量，以便于大规模设备连接。
请同学们讨论一下，5G的广泛使用可能会对我们的生活产生什么样的影响。如果有了5G网络，你首先想做什么呢？
