人教版九年级全一册物理
16.2 串、并联电路中电压的规律
复习 串、并联电路中的电流规律
1.串联电路中的电流规律
2.并联电路中的电流规律
串联电路中，电路处处相等
并联电路中，干路中的电流等于各支路中的电流之和。
提出问题：串、并联电路中的电压的规律是怎样的？

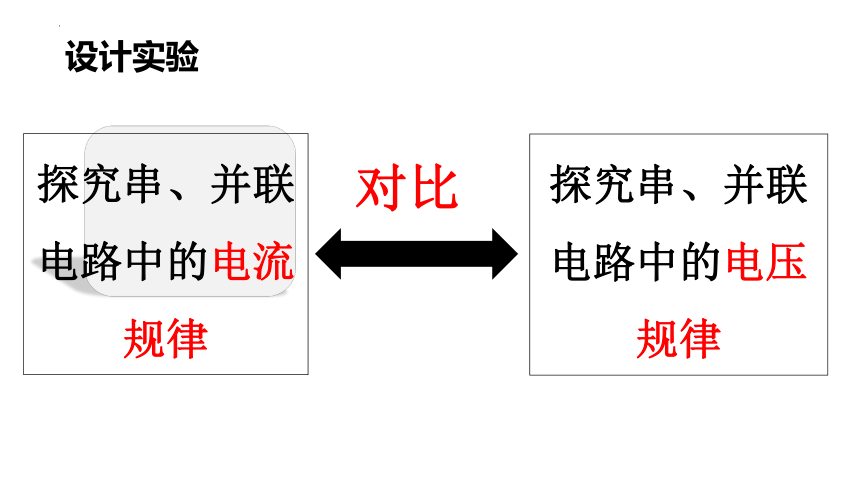

设计实验
探究串、并联电路中的电流规律
探究串、并联电路中的电压规律
对比
为天地立心，为生民立命，为往圣继绝学，为万世开太平

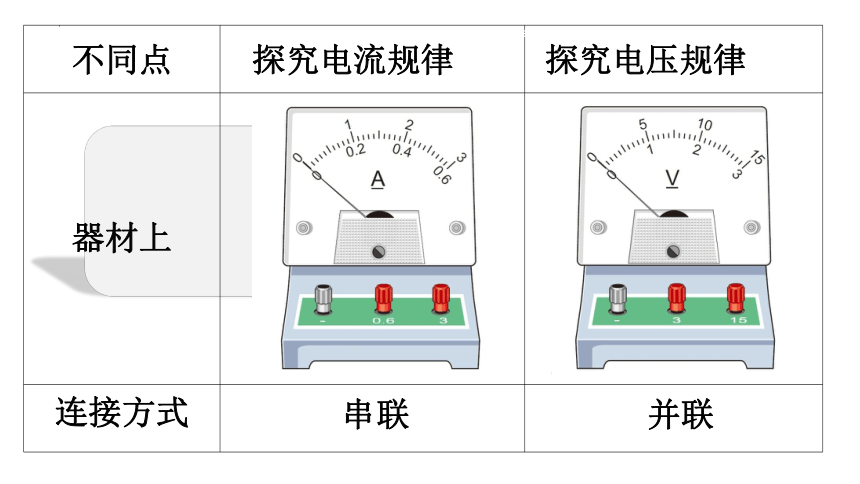

探究电流规律
探究电压规律
并联
串联
器材上
连接方式
不同点
为天地立心，为生民立命，为往圣继绝学，为万世开太平

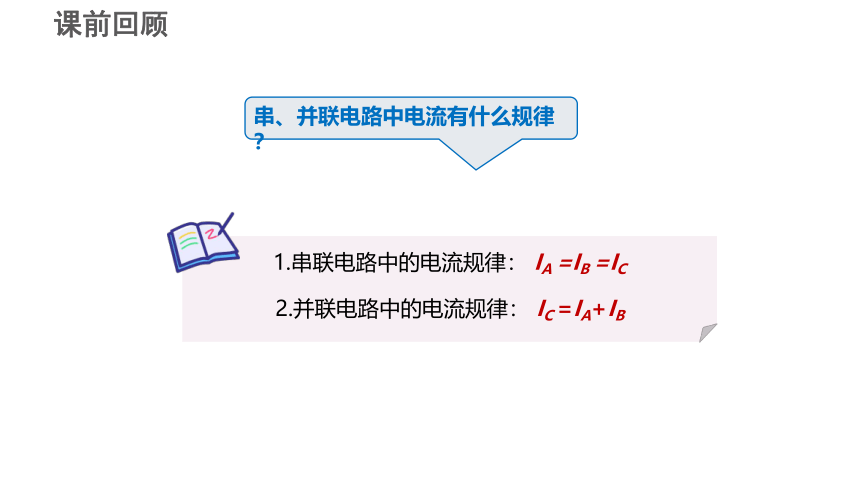

课前回顾
串、并联电路中电流有什么规律？
1.串联电路中的电流规律： IA =IB =IC
2.并联电路中的电流规律： IC =IA+IB
为天地立心，为生民立命，为往圣继绝学，为万世开太平
串联电路的电压规律
实验：两个不同规格的小灯泡，闭合开关后，灯泡的发光情况是怎样的？
L1
L2
串联电路中，电流处处相等
为什么灯光亮度不同？
为天地立心，为生民立命，为往圣继绝学，为万世开太平

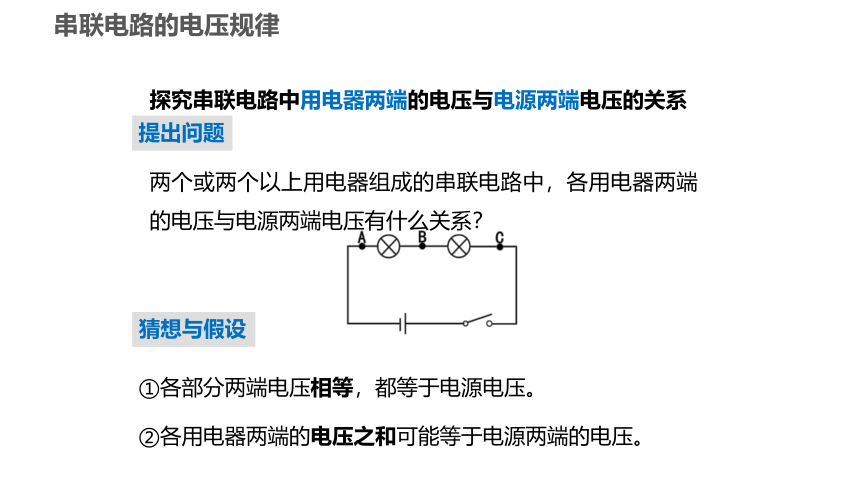

串联电路的电压规律
提出问题
探究串联电路中用电器两端的电压与电源两端电压的关系
两个或两个以上用电器组成的串联电路中，各用电器两端的电压与电源两端电压有什么关系？
①各部分两端电压相等，都等于电源电压。
②各用电器两端的电压之和可能等于电源两端的电压。
猜想与假设
为天地立心，为生民立命，为往圣继绝学，为万世开太平

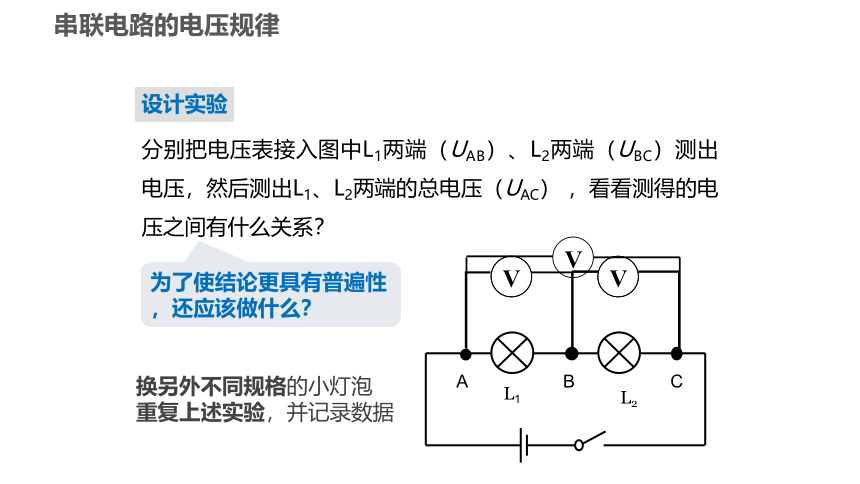

串联电路的电压规律
分别把电压表接入图中L1两端（UAB）、L2两端（UBC）测出电压，然后测出L1、L2两端的总电压（UAC） ，看看测得的电压之间有什么关系？
设计实验
V
V
A
B
C
L1
L2
V
为了使结论更具有普遍性，还应该做什么？
换另外不同规格的小灯泡
重复上述实验，并记录数据
为天地立心，为生民立命，为往圣继绝学，为万世开太平

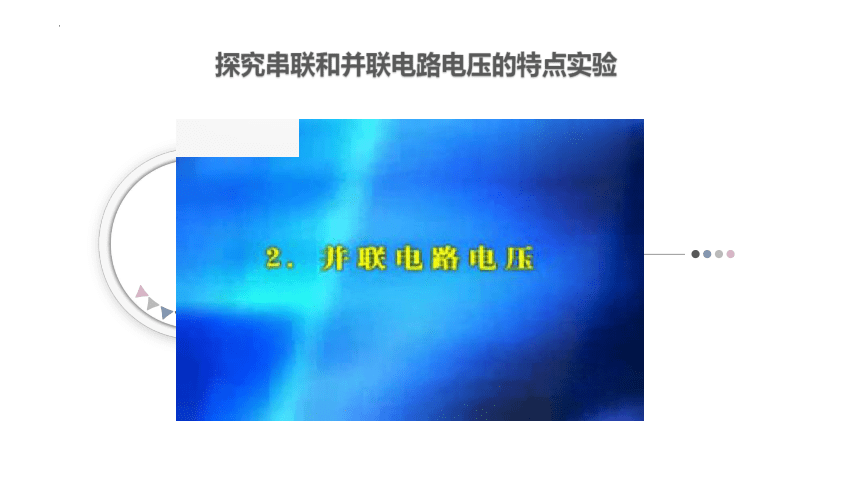

探究串联和并联电路电压的特点实验
为天地立心，为生民立命，为往圣继绝学，为万世开太平
次数 A、B间电压UAB/V B、C间电压UBC/V A、C间电压UAC/V
1
2
3
实验数据表格
实验结论：串联电路中电源电压等于各用电器两端电压之和。
为天地立心，为生民立命，为往圣继绝学，为万世开太平
知识点 1
探究二： 并联电路的电压规律
并联电路中，各支路用电器两端的电压与电源两端电压的关系如何？
L1
L2
为天地立心，为生民立命，为往圣继绝学，为万世开太平
设计实验：
①设计实验电路图；
②按电路图连接电路；
③分别用电压表测出L1、L2和电源两端的电压U1 、U2、U；
④把实验结果填写在下面的实验记录中；
⑤更换不同规格的小灯泡，进行多次实验。
L1
L2
为天地立心，为生民立命，为往圣继绝学，为万世开太平
实验步骤
4.改变小灯泡的规格多次实验，并记录灯泡及电源两端电压
次数 并联灯泡 L1两端电压 L2两端电压 电源两端电压
1 L1、L2 3.0 3.0 3.0
2 L3、L4 3.0 3.0 3.0
3 L5、L6 3.0 3.0 3.0
为天地立心，为生民立命，为往圣继绝学，为万世开太平
例1.小阳同学设计了如图甲所示电路图探究并联电路的电压规律，请你回答下列问题。
（1）分别测出小灯泡L1、L2两端的电压及 _____电压，就可以分析并联电路的电压规律；
（2）当开关闭合时，电压表出现了如图乙所示情况，其原因是电压表 _____；
（3）正确连接电路后，若测得L1两端电压为2.5V，则测L2两端电压是 _____V。
典型例题
为天地立心，为生民立命，为往圣继绝学，为万世开太平
【答案】 电源 正负接线柱接反了 2.5
【详解】（1）实验要探究并联电路的电压规律，应分别测出小灯泡L1、L2两端的电压及电源电压的大小，比较三者的数值大小关系，得出并联电路的电压规律。（2）根据乙图中电压表指针出现反偏情况，说明电压表正负接线柱被接反了。（3）因为两灯泡并联接在电路中，故电压表测出L1两端电压的同时也是L2两端的电压，即L2两端电压也是2.5V。
为天地立心，为生民立命，为往圣继绝学，为万世开太平
2.如图所示的电路中，电源电压恒定，闭合开关S，灯L1、L2都发光，一段时间后，有一盏灯突然熄灭，电流表、电压表中有一个示数突然变为0，电路故障可能是（　　）
A．L1短路 B．L1断路
C．L2短路 D．L2断路
变 式
【答案】 D
【详解】由图知，闭合开关，两灯泡并联，电流表测灯L2中的电流，电压表测电源电压。A．如果灯泡L1短路，将会形成电源短路，两灯都不亮，电流表、电压表示数变为零，故A不符合题意；B．如果灯泡L1断路，L1不发光，L2支路的电流不受影响，即电流表示数不变；电压表还是测量电源电压，电压表示数不变，故B不符合题意；C．如果灯泡L2短路，也会形成电源短路，两灯都不亮，电压表示数变为零，故C不符合题意；D．如果灯泡L2断路，L2不发光，电流表无示数，即变为0，但电压表还是测量电源电压，示数不变，故D符合题意。
为天地立心，为生民立命，为往圣继绝学，为万世开太平
对比归纳
串联和并联电路中电流、电压的比较
电路 串联 并联
电路图
电流
电压
电流处处相等 I＝I1＝I2
干路电流等于各支路的
电流之和。I＝I1+I2
电源两端电压等于各用电器
两端电压之和 U=U1+U2
电源两端电压与各支路用
电器两端电压相等U=U1=U2
为天地立心，为生民立命，为往圣继绝学，为万世开太平
某个同学实验得到了这样的数据
电压 实验 次数 L1两端的电压 U1/V L2两端的电压U2/V 电源两端的电压U/V
1 1.5V 1.5V
3V
这个同学得到了两个实验结论：
结论一：U1+U2=U
结论二：U1=U2
你们赞同吗？
他研究的是串联电路电压的规律
他选择了规格相同的两个灯泡进行实验
改进：用不同规格的灯泡进行多次实验
为天地立心，为生民立命，为往圣继绝学，为万世开太平
1. 如图所示，电源电压为3V，电压表示数为2V，则灯泡L2两端的电压为（　　）
A．5V B．3V C．2V D．1V
【答案】D
【详解】由电路图可知，两灯泡串联，电压表并联在L1两端，电压表测量L1两端的电压，灯泡L1两端的电压U1=2V；由串联电路电压的特点可知，L2两端的电压U2=U-U1=3V-2V=1V,故D符合题意，ABC不符合题意。
课堂练习
为天地立心，为生民立命，为往圣继绝学，为万世开太平
【检测评学】
1．串联电池组的电压是各节电池的电压的 ，小明的一玩具电动火车要9V的电压才能起动，他要买 节干电池并将它们 联使用才行。
和
6
串
D
2．如下图所示，在探究“串联电路中电压的关系”时，闭合开关S后，电压表V1的示数是2.5 V，电压表V2的示数是3.5 V，则电压表V3的示数是(　　)
A．1 V B．2.5 V C．3.8 V D．6 V
为天地立心，为生民立命，为往圣继绝学，为万世开太平
3．下图所示的电路中，电源是由3节干电池串联组成的，S闭合后则电压表V的示数为 V，电压表 V1的示数为 V，电压表 V2的示数为 V，用电流表测得A处电流为0.5A，B处电流为0.2A，则通过L1的电流是 A，通过L2的电流是 A。
4.5
4.5
4.5
0.3
0.2
串、并联电路中电压和电流的特点（刚好相反）
串联电路 并联电路
电流关系
电压关系
Ⅰ=Ⅰ1=Ⅰ2
Ⅰ=Ⅰ1+Ⅰ2
U=U1+U2
U=U1=U2
课堂总结
八字真言：串联分压，并联分流！
