第十六章 电压 电阻
第3节 电阻
第1课时

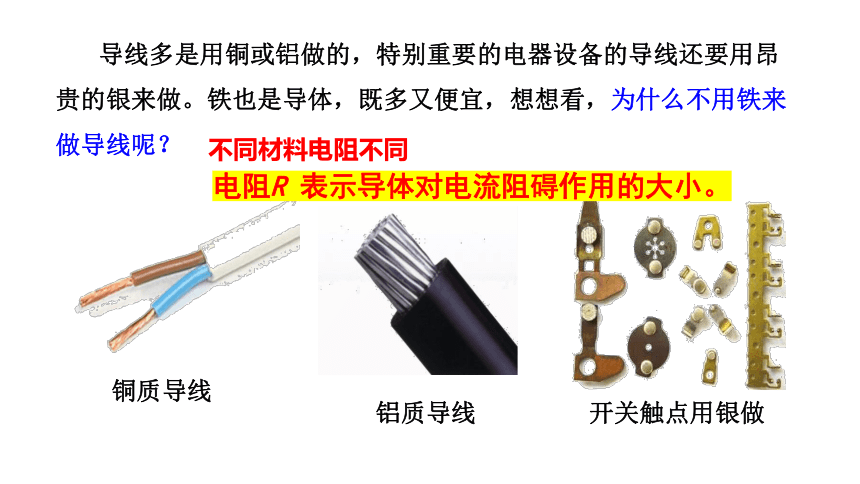

　　导线多是用铜或铝做的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？
铜质导线
铝质导线
开关触点用银做
不同材料电阻不同
电阻R 表示导体对电流阻碍作用的大小。

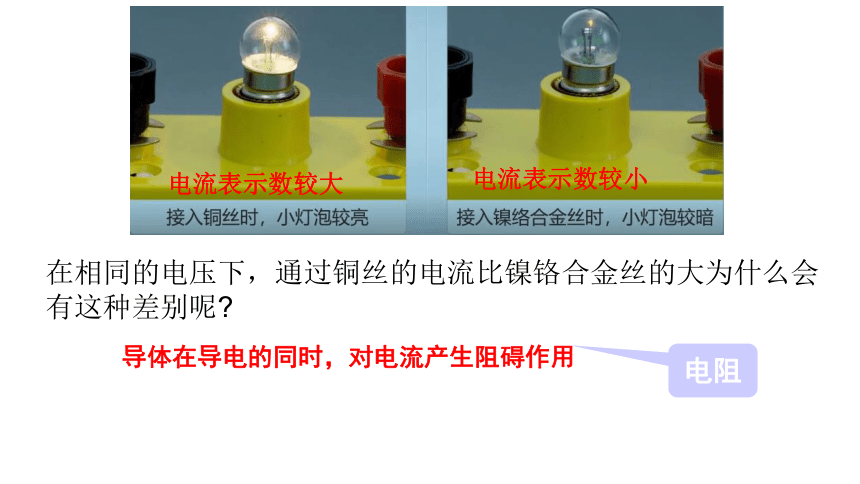

演示1：把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。
实验现象
铜丝接入电路时，小灯泡较 。
镍铬合金丝接入电路时，小灯泡较 。
亮
暗
小灯泡越明越亮，
流过小灯泡的电流越大，
如果当小灯泡亮度变化不明显，怎么办？
串联电流表观察示数
电流表示数较大
电流表示数较小
A
B
A
在相同的电压下，通过铜丝的电流比镍铬合金丝的大为什么会有这种差别呢
导体在导电的同时，对电流产生阻碍作用
电流表示数较大
电流表示数较小
电阻

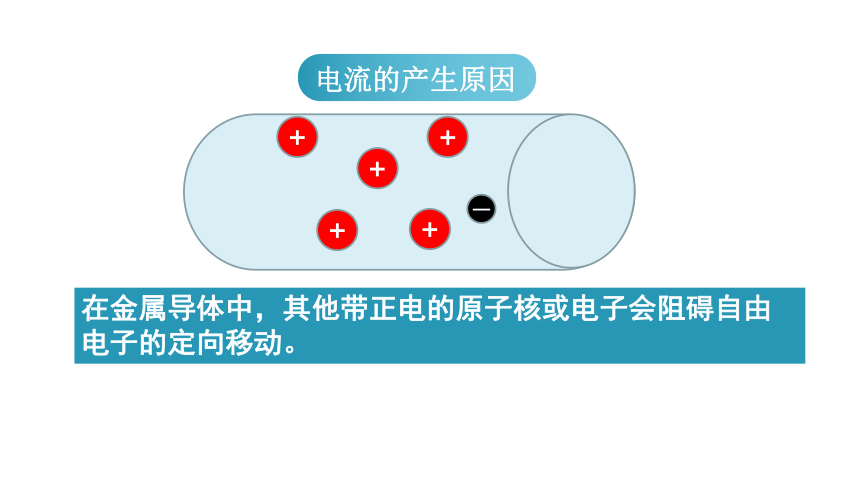

电流的产生原因
＋
＋
＋
＋
＋
—
在金属导体中，其他带正电的原子核或电子会阻碍自由电子的定向移动。

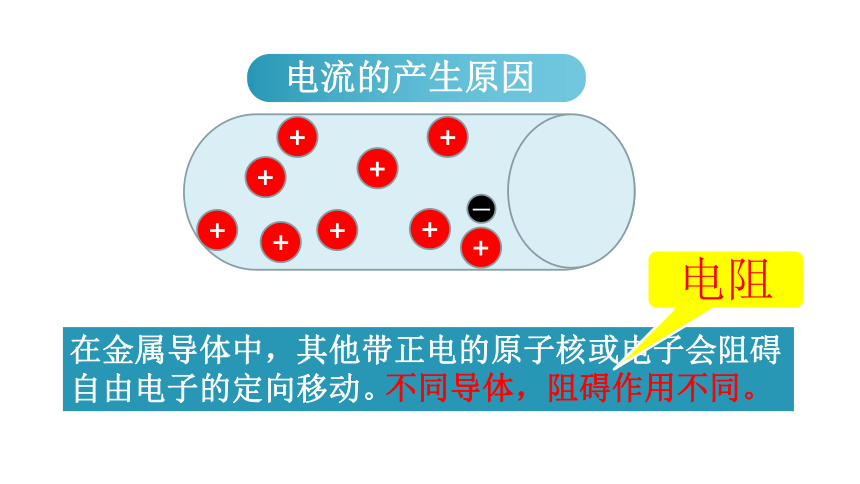

电流的产生原因
＋
＋
＋
＋
＋
—
在金属导体中，其他带正电的原子核或电子会阻碍自由电子的定向移动。
不同导体，阻碍作用不同。
＋
＋
＋
＋
电阻

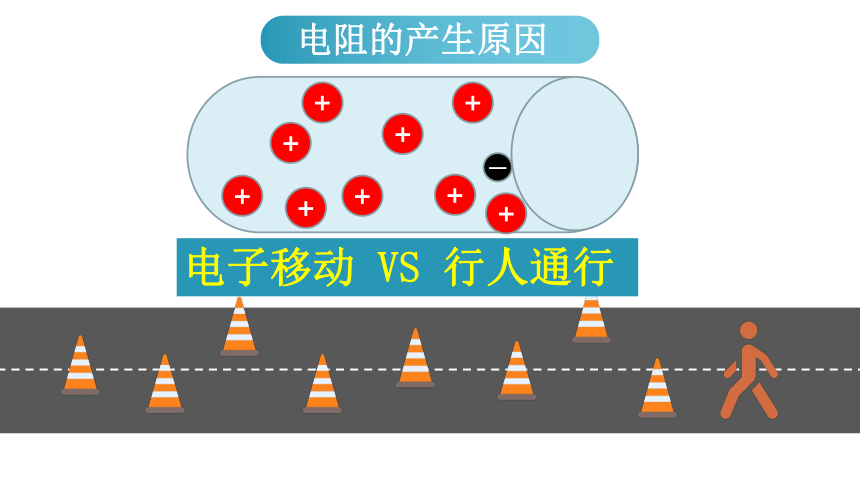

电阻的产生原因
＋
＋
＋
＋
＋
—
＋
＋
＋
＋
电子移动 VS 行人通行

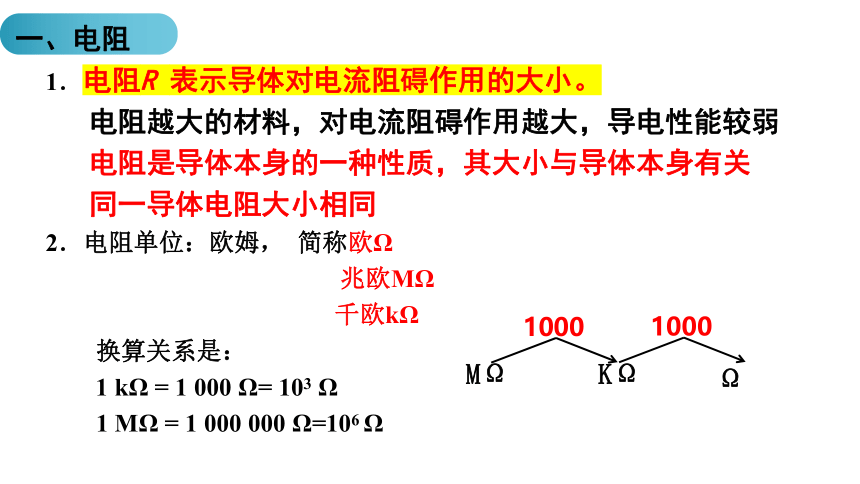

1．电阻R 表示导体对电流阻碍作用的大小。
电阻越大的材料，对电流阻碍作用越大，导电性能较弱
电阻是导体本身的一种性质，其大小与导体本身有关
同一导体电阻大小相同　　
2．电阻单位：欧姆， 简称欧Ω
　　 兆欧MΩ
　　　　　　 千欧kΩ
　　换算关系是：
　　1 kΩ = 1 000 Ω= 103 Ω
　　1 MΩ = 1 000 000 Ω=106 Ω
一、电阻
MΩ
KΩ
Ω
1000
1000
3.电阻电路图中的符号:
常见用电器正常工作时的电阻阻值
电阻R/ Ω
白炽电灯（15W） 3227
白炽电灯（60W） 807
电熨斗（600W） 80.7
电烤箱（900W） 54
电炉（1000W） 48.4
常见用电器
4.任何用电器都有电阻；不同用电器的电阻一般不同。
电阻很小
可忽略
相当于导线
电阻很大
相当于断路
1.如图所示，为判断不同导体电阻的大小,可将它们分别接到A、B之间,闭合开关，通过观察、比较 进行判断，使用了
实验方法。若两个导体的电阻差异不大,则可以再将 表接人电路进行判断，该表示读数大表示导体电阻 。
小灯泡的亮度
课堂练习
电流
小
电流表示数大
对电流的阻碍作用小
电阻小
转换法
课堂练习
24
0.024
B
绝缘体对电流的阻碍作用大，导体对电流的阻碍作用小。
导体的电阻与材料有关。在材料一定的情况下，电阻的大小还和哪些因素有关？
问　题：
猜　想：
●电阻的大小是否跟导线的长度有关；
●电阻的大小是否跟导线的粗细有关；
●其他因素。
在材料一定的情况下，电阻的大小还和哪些因素有关？
实验方案:
A
A
B
二、探究影响电阻大小的因素
天然橡胶棒的电阻，大约是相同粗细、长短铁棒的2×106倍
导体电阻大小与材料有关。
在材料一定的情况下，电阻的大小还和哪些因素有关？
结论：
探究1：电阻与导体长度的关系
材料 长度 （m） 横截面积（mm2） 电流 （A） 对电流的阻碍作用 电阻
镍铬合金 0.5 S
镍铬合金 1 S
导体的电阻与长度有关。
材料、横截面积相同，导体越长，电阻越大。
控制变量法
探究电阻的大小但比较电流大小
转化法
结论：
探究2：电阻与导体横截面积的关系
导体的电阻与横截面积有关；
材料、长度相同，导体的横截面积越大，电阻越小。
材料 长度 （m） 横截面积 （mm2） 电流 （A） 对电流的阻碍作用 电阻
镍铬合金 1 S
镍铬合金 1 2S
1. 导体的电阻大小决定于它本身的材料、长度、横截面积和温度，与其他因素无关。
①材料和横截面积相同的导体，长度越长，电阻越大。
②材料和长度相同的导体，横截面积越小，电阻越大。
③绝大多数导体温度越高，电阻越大。
二、探究影响电阻大小的因素
2.导体的电阻是导体本身的一种性质
例1.将一根阻值为12Ω的电阻线接入电路中，当开关S闭合时，通过其电流为0.5A，其电阻为___Ω,当开关S断开时，通过其电流为____A,其电阻值是_____Ω.若将这根电阻线均匀地拉长，其电阻值______（变大、不变、变小）
12
0
12
变大
例2.一个导体接在3V的电源上，电阻大小为10Ω，若从电路中取下这个导体，导体的电阻值为_______Ω。
10
在20℃时，长1m、横截面积1mm2的各种材料的电阻
材料 电阻 / 材料 电阻 /
银
铜
铝
钨
铁
镍铬合金
电木
橡胶
0.016
Ω
Ω
0.0175
0.027
0.053
0.096
1.1
1016
1020
1019
～
1022
～
从表中可以看出，在相同情况下，＿＿＿＿＿的电阻很小，
＿＿＿＿＿的电阻很大；因此，＿＿＿＿＿适合做导线，
＿＿＿＿＿适合做绝缘体。
银、铜、铝
电木、橡胶
银、铜、铝
电木、橡胶
课堂小结
1．电阻R 表示导体对电流阻碍作用的大小。
电阻越小的材料，对电流阻碍作用越小，导电性能较强
电阻是导体本身的一种性质，其大小与导体本身有关
同一导体电阻大小相同　
MΩ
KΩ
Ω
1000
1000
A.导体没有连入电路时没有电阻
B.加在导体两端的电压越大，导体电阻就越大
C.导体的电阻与通过的电流有关。电流越大，电阻越小;电流越小，
电阻越大；
D.电阻是导体对电流的阻碍作用，导体的电阻由导体本身的性质决定
1.下列关于电阻的说法正确的是（ ）
D
电阻是导体本身的一种性质，其大小与导体本身有关，
而与其是否接入电路中无关，与导体两端的电压及导体中的电流无关。
课堂练习
A．只要将导体连入电路，电路中就有电流
B．导体中通过的电流为零时，它的电阻也为零
C．有电流通过的小灯泡，其两端不一定有电压
D．导体两端电压越大，通过该导体的电流就越大
2.关于电流、电压和电阻，下列说法正确的是（ ）
D
同一导体，两端电压越大，通过导体的电流越大。
电压+闭合回路→电流
电阻与电路中是否有电压、是否有电流无关
有电流一定有电压；
×
×
×
√
课堂练习
1、关于导体的电阻,下列说法中正确的是( ) A.导体电阻越大,表示导体对电流的阻碍作用越小
B.导体电阻越大,表示导体对电流的阻碍作用越大
C.导体电阻与电流有关，电流越大导体的电阻越小 D.导体电阻与电流有关，电流越小导体的电阻越大
2、下列说法中正确的是（ ）
A.导体越长，其电阻越小
B.导体越粗，其电阻越大
C.导体越细，其电阻越大
D.在导体的材料、粗细相同时，导体越长其电阻越大
B
D
课堂练习
3.一根金属导体，把它拉长后，跟原来比较它的电阻＿＿＿（填“不变”、“变大”或“变小”）
变大
4.一段导体，当它两端的电压从3V变到6V时它的电阻＿＿＿；当它两端的电压变为零时，它的电阻＿＿＿（填“不变”、“变大”或变小）
不变
不变
导电性能受温度、压力、光照等因素的影响较大。
半导体材料制成二极管、三极管，广泛应用于集成电路，我们现在用的手机、电脑、电视、汽车等等，都有集成电路。
5.半导体:导电性能介于导体和绝缘体之间
硅
6.超导现象:
某些物质在很低的温度时，电阻会变成零。
铝在-271.76℃以下，铅在-265.95℃以下，电阻就变成了0
如果超导现象应用于实际，能在电厂发电、输送电能等方面加以应用，从而大大降低由于电阻引起的电能损耗；还可以在制造电子元件时不必考虑散热问题，可缩小元件尺寸，实现电子设备的微型化。
目前，超导现象还没有广泛用于实际的原因是没有发现常温下的超导材料。
课堂练习
D
