第十七章 电压 电阻
第2节 欧姆定律
人教版 物理 九年级
学习目标
1.掌握欧姆定律的内容和表达式；明确欧姆定律公式中各个物理量的物理意义和单位。
2. 能够运用欧姆定律进行简单的计算，并掌握解答电学计算题的一般步骤。
努力把平凡的日子堆砌成伟大的人生
自学检测
1、电阻R1、R2串联，电源电压是10V，R1两端电压为8V，R1为10Ω．则R1中的电流等于_______A，R2等于______Ω。
努力把平凡的日子堆砌成伟大的人生
自学检测
2、某定值电阻两端加上10V的电压时，测得通过它的电流为2A，则其阻值为______Ω，若电压为0，则它的阻值为______Ω。
努力把平凡的日子堆砌成伟大的人生

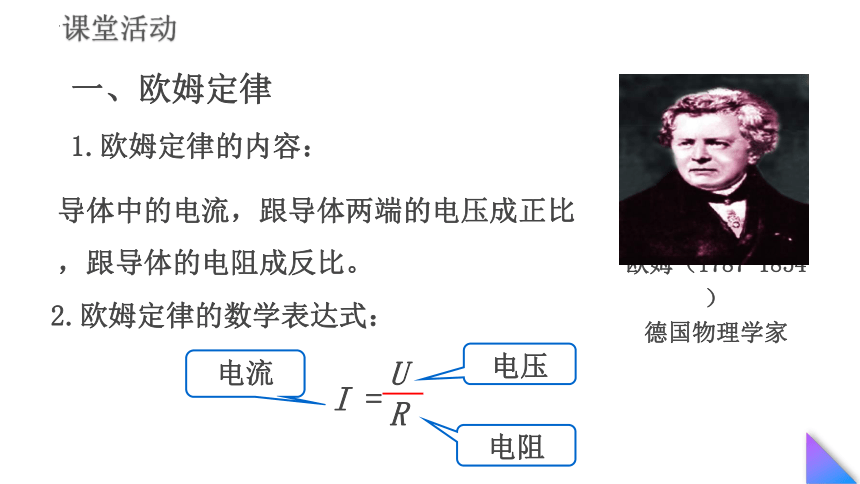

导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
1.欧姆定律的内容：
2.欧姆定律的数学表达式：
电压
电阻
电流
I =
U
R
欧姆（1787-1854）
德国物理学家
一、欧姆定律
课堂活动
努力把平凡的日子堆砌成伟大的人生
3.公式中使用国际单位（单位要统一）
电压U 的单位：V
电阻R 的单位：Ω
电流I 的单位： A
注意：欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。
努力把平凡的日子堆砌成伟大的人生
I R
U=
R=
I
U
4.变形公式
努力把平凡的日子堆砌成伟大的人生
用公式进行计算的一般步骤：
（1）读题、审题（注意已知量的内容）；
（2）根据题意画出电路图；
（3）在图上标明已知量的符号、数值和未知量的符号；
（4）选用物理公式进行计算（书写格式要完整，规范）。
二、欧姆定律的应用
努力把平凡的日子堆砌成伟大的人生
　　例1 一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V的电源两端，求通过这盏电灯的电流。
已知：U=12V，R=30Ω，
求：I。
典例与精析
努力把平凡的日子堆砌成伟大的人生
　　例2 在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流值是0.6 A。已知该灯泡正常发光时的电阻是20Ω，求灯泡两端的电压。
UL=ILRL
=0.6 A×20 Ω =12 V
RL=20 Ω
I=0.6 A
解：IL=I=0.6 A
A
R'
L
根据变形公式U=IR得
努力把平凡的日子堆砌成伟大的人生
欧姆定律的适用范围
纯电阻电路
通电状态下，只发热的电路，即通电状态下电能全部转化为电阻内能而不对外做功的电路。
白炽灯、电炉、电饭锅、电烙铁、电热毯、电熨斗
努力把平凡的日子堆砌成伟大的人生
02
串并联电路的特点
PART ONE
努力把平凡的日子堆砌成伟大的人生
串联电路
等____分____,电阻_____,电压______。
流
压
越大
越大
5Ω
10Ω
分压公式：
努力把平凡的日子堆砌成伟大的人生
增加电阻两端的电压，滑动变阻器阻值需要变小。
探究导体中的电流跟导体两端的电压的关系
努力把平凡的日子堆砌成伟大的人生
探究导体中的电流跟导体的电阻的关系
导体电阻变大后，滑动变阻器阻值需要变大。
努力把平凡的日子堆砌成伟大的人生
10/8/2023
16
10/8/2023
17
电压一定时，电流与电阻成反比
努力把平凡的日子堆砌成伟大的人生
10/8/2023
18
问题2：仅根据图像形状，能得出反比关系吗
图像法
10/8/2023
19
10/8/2023
20
1.保护电路
2.使电阻两端电压保持不变
10/8/2023
21
反比
实验总结：
导体中电流，跟这段导体两端的电压成正比， 跟这段导体的电阻成反比
课堂练习
1、关于电流跟电压和电阻的关系，下列说法正确的是（ ）
A．导体的电阻越大，通过导体的电流越小
B．导体的电阻越大，通过导体的电流越大
C．导体两端的电压越大，导体的电阻越大，通过导体的电流也越大
D．在导体两端的电压一定的情况下，导体的电阻越小，通过导体的电流越大
D
努力把平凡的日子堆砌成伟大的人生
2.关于欧姆定律，下列叙述中正确的是（ ）
　A．在相同电压下，导体的电流和电阻成反比
　B．对同一个导体，导体中的电流和电压成正比
　C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比
　D．导体中的电流与导体两端的电压有关，也与导体的电阻有关
A B D
努力把平凡的日子堆砌成伟大的人生
3.在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻R1与R2的大小，R1 R2 .（选填“大于”、“等于” 或“小于”）
1
2
3
U/V
I/A
0
0.2
0.4
0.6
R1
R2
大于
努力把平凡的日子堆砌成伟大的人生
4.一段导线两端的电压是6伏时，通过它的电流为 0.4安.若加在导体两端的电压增大到10 伏时，能不能用量程为0.6安的电流表来测量通过导体的电流 (计算后回答)
努力把平凡的日子堆砌成伟大的人生
解： 答案： 不能
理由：已知U=6V,I=0.4A,
根据变形公式可求出导线的电阻 R=U/I=6V/0.4A=15 ,
当U=10V时,此时的电流I2=U/R=10V/15 =2/3A≈0.7A>0.6A
故不能用0.6安量程.
5.某导体中的电流与它两端电压的关系如图,下列说法正确的是( C )
A.该导体两端的电压随电流的增大而减小
B.该导体的电阻随电压的增大而减小
C.当导体两端的电压为0时,电阻为5 Ω
D.当导体两端的电压为2 V时,电流为0.6 A
努力把平凡的日子堆砌成伟大的人生
