(共26张PPT)
第十五章 电流和电路
第4节 电流的测量
人教版 九年级 物理 上册
实验：比较在并联电路中，两个小灯泡的亮度
结论：在电源相同的条件下，两个小灯泡的亮度不同。
小灯泡发光是因为有电流持续流过小灯泡
发光
电流
感知
知识点 1

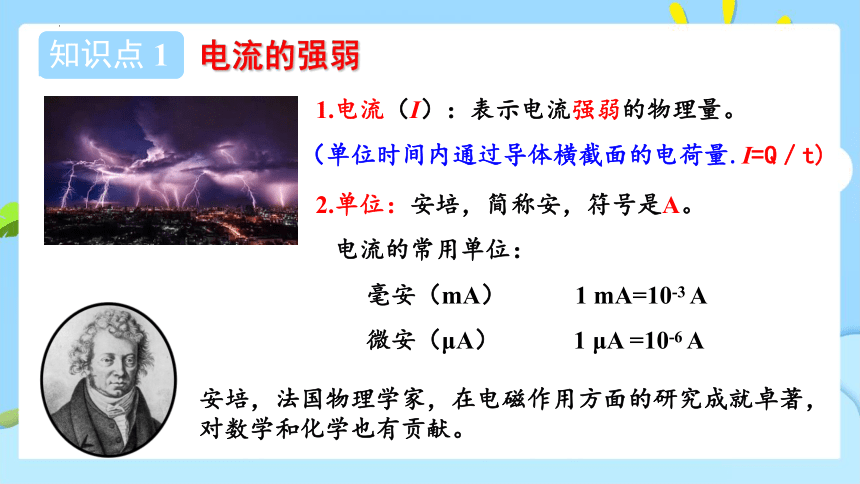

电流的强弱
1.电流（I）：表示电流强弱的物理量。
2.单位：安培，简称安，符号是A。
电流的常用单位：
　　毫安（mA） 1 mA=10-3 A
　　微安（μA） 1 μA =10-6 A
安培，法国物理学家，在电磁作用方面的研究成就卓著，对数学和化学也有贡献。
知识点 1
电流的强弱
（单位时间内通过导体横截面的电荷量.I=Q／t)
练一练
8A= mA= μA
28mA= μA= A
800μA= mA= A
8 × 103
8 × 106
2.8 × 104
2.8×10-2
0.8
8 × 10-4
3.常见的电流
知识点 2
电流的测量

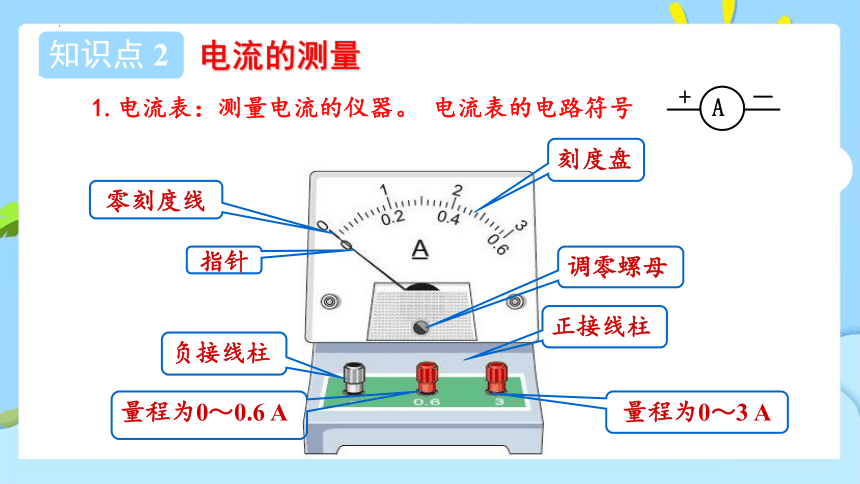

1.电流表：测量电流的仪器。
刻度盘
零刻度线
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
A
+
－
电流表的电路符号
0.1A
0～3A
0.02A
0～0.6A
电流表的刻度盘和接线柱之间的关系
思考：
“－”和“0.6”
“－”和“3”
接线柱
量程
分度值
调零螺母

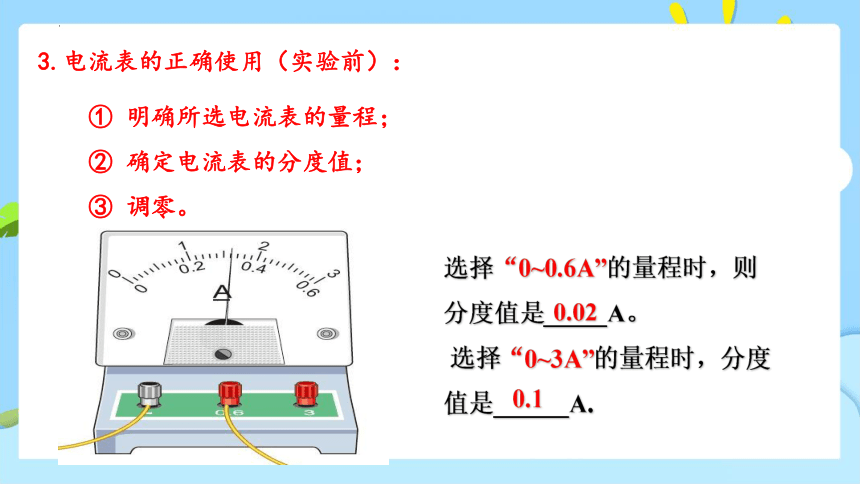

3.电流表的正确使用（实验前）：
选择“0~0.6A”的量程时，则分度值是_____A。
选择“0~3A”的量程时，分度值是______A.
0.1
0.02
① 明确所选电流表的量程；
② 确定电流表的分度值；
③ 调零。
① 被测电流应从电流表的“+” 接线柱流入,从“-”接线柱流出。
思考：如果接线柱接反会怎样？
指针反偏
3、电流表的正确使用（实验时）：
② 电流表必须与被测用电器串联。（它相当于一根导线的作用）
由于电流表相当于一根导线的作用，不允许直接连在用电器两端，这样会导致用电器被短路,应该与用电器串联。
③ 不允许把电流表直接连到电源的两极！
错误的接法1：
×
错误的接法2：
×
错误的接法3：
×
④估计被测电路的电流，选择合适的量程接入电路，并试触。
思考：选择的量程过大会怎样？量程过小会怎样？
指针偏转太小，读数不准确
指针偏转超出量程，容易被打弯，损坏电流表
如果不能预先估计被测用电器电流大小情况又该怎办？
可以选择试触，若在小量程范围内，改接小量程；若超出大量程满偏刻度，换量程更大的电流表。
一般使指针指在三分之二为宜
实验时，试触时发现下列几种情况，试分析其原因以及解决问题的方法。
1.指针反向偏转：（指针偏向最左边）
答：正、负接线柱接反，应改接。
2.指针正向偏转过大：（指针偏向最右边）
答：这是量程选择偏小，应改接较大量程。
想一想
3.指针偏转过小：
答：这是量程选择偏大，应改接较小量程。
4.电流表的读数：
0.58 A
1.4 A
0~0.6 A
0~3 A
0.02 A
0.1 A
量程
分度值
由指针位置读出示数。 无需估读，就近原则
在用电流表测串联电路的实验中，如图所示。
1.当把最后一根导线连入电路中的时候，电流表指针立刻偏转的原因是___________________________。
2.闭合开关电流表立即偏转过最大刻度的原因
可能是_______________________。
3.闭合开关电流表指针立刻向左反偏的原因是___________________________。
4.闭合开关前发现电流表的指针指在0.02A处的原因是________________。
5.闭合开关后发现电流表的指针偏转幅度很小的原因是_______________________。
连接电路时，开关没有断开
电流表的量程选择太小
电流表的正负接线柱接反了
没有进行校零
电流表的量程选择太大
例题
L2
L1
A
开关控制 ，电流表A1 测 的电流，电流表A2 测_______ 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
练一练
　　2．根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
练一练
15
S
L
A
甲
S
L
A
乙
实验：用电流表测量流出小灯泡的电流和流入小灯泡
的电流
知识点 3
练习使用电流表测量电路中的电流
S
L
A
甲
S
L
A
乙
实验：用电流表测量流出小灯泡的电流和流入小灯泡的电流
实验结论：
位置 用电器左侧 用电器右侧
I/A 0.34 0.34
（2）被测电流的大小与电流表在电路中的位置无关。
实验：用电流表测量流出小灯泡的电流和流入小灯泡的电流
（1）流出小灯泡的电流与流入小灯泡的电流相等，均为0.34A。
　　【例】连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
L2
L1
S
L2
L1
A
【例】根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
典型例题
【例】开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
典型例题
